多普勒效应

(共22张PPT)
1. 两列频率相同的波叠加，振动加强 点始终加强，振动减弱点始终减弱。
2. 振动加强点和振动减弱点是间隔出 现的。
3. 振动加强点是指振幅较大的点，不 是位移始终最大。
4. 干涉图样中，不只有振动加强的质 点和振动减弱的质点。
[复习] 一、干涉图样的特点：

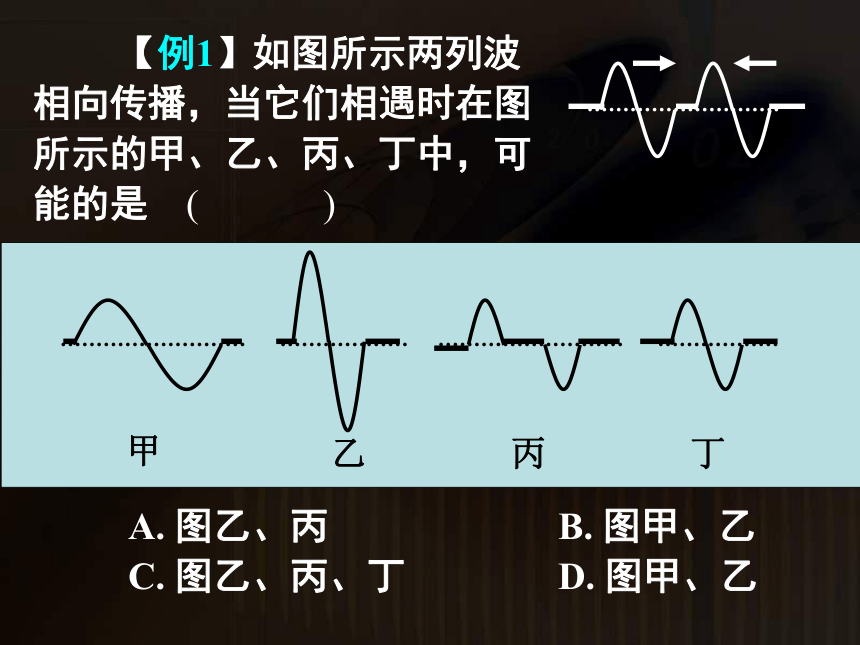

【例1】如图所示两列波 相向传播，当它们相遇时在图 所示的甲、乙、丙、丁中，可 能的是 ( )
A. 图乙、丙 B. 图甲、乙
C. 图乙、丙、丁 D. 图甲、乙
甲
乙
丙
丁
1. 若两波源振动情况完全相同：
2. 若两波源振动情况完全相反：
[复习] 二、加强点和减弱点的分布规律
【例1】如图所示两列波 相向传播，当它们相遇时在图 所示的甲、乙、丙、丁中，可 能的是 ( )
A. 图乙、丙 B. 图甲、乙
C. 图乙、丙、丁 D. 图甲、乙
A
甲
乙
丙
丁

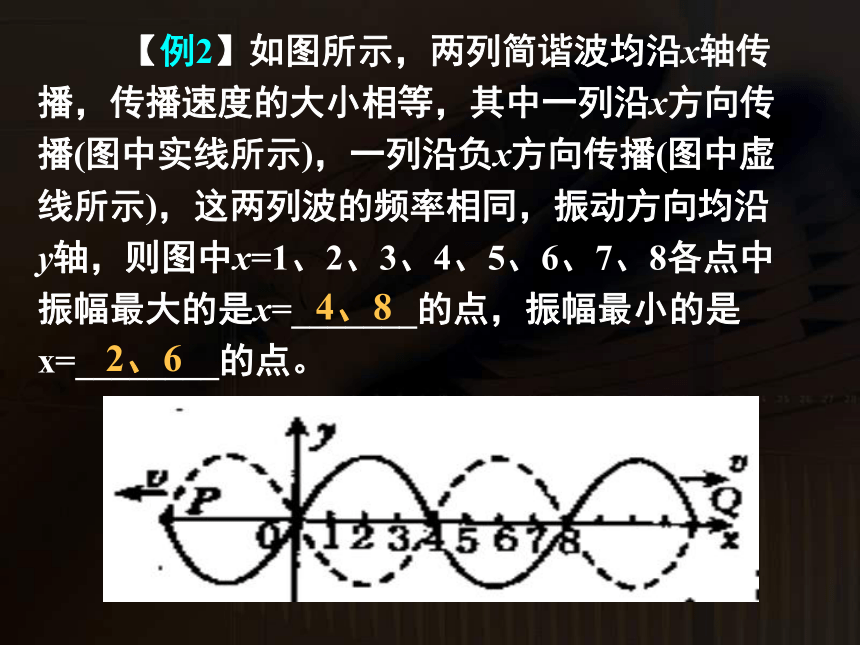

【例2】如图所示，两列简谐波均沿x轴传 播，传播速度的大小相等，其中一列沿x方向传 播(图中实线所示)，一列沿负x方向传播(图中虚 线所示)，这两列波的频率相同，振动方向均沿 y轴，则图中x=1、2、3、4、5、6、7、8各点中 振幅最大的是x=_______的点，振幅最小的是 x=________的点。
【例2】如图所示，两列简谐波均沿x轴传 播，传播速度的大小相等，其中一列沿x方向传 播(图中实线所示)，一列沿负x方向传播(图中虚 线所示)，这两列波的频率相同，振动方向均沿 y轴，则图中x=1、2、3、4、5、6、7、8各点中 振幅最大的是x=_______的点，振幅最小的是 x=________的点。
2、6
4、8

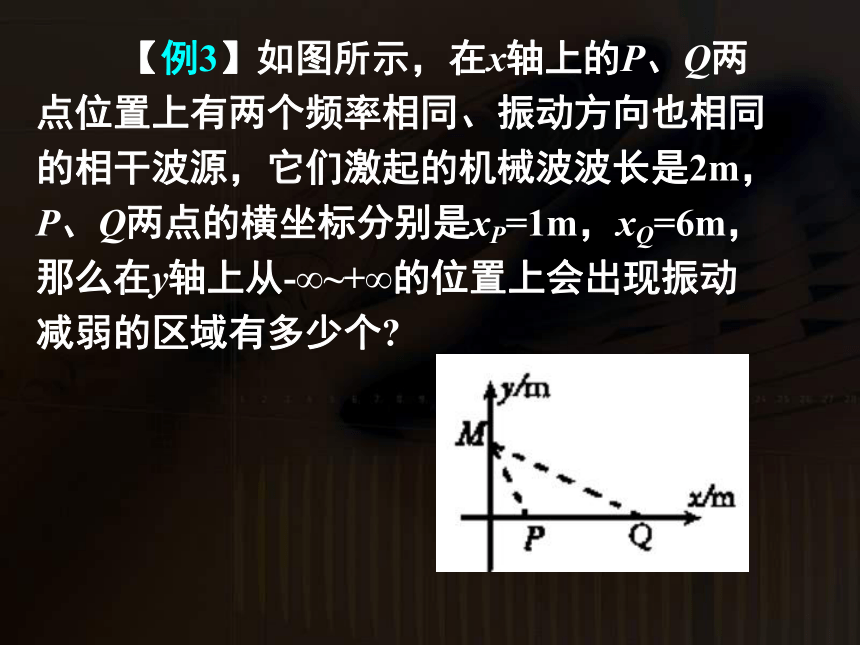

【例3】如图所示，在x轴上的P、Q两 点位置上有两个频率相同、振动方向也相同 的相干波源，它们激起的机械波波长是2m， P、Q两点的横坐标分别是xP=1m，xQ=6m， 那么在y轴上从-∞~+∞的位置上会出现振动 减弱的区域有多少个
奥地利物理学家 多普勒 （1803——1853）
由于波源和观 察者之间有相对运 动，使观察者感到 频率发生变化的现 象，叫多普勒效应.
多普勒效应
v

v
观察者相对波源静止:


v
v观察
波源不动，观察者靠近波源:

v

波源不动，观察者远离波源:
v观察
观察者不动，波源运动:
播放《多普勒效应.swf》
单位时间内观察者 数得的人数与实际通过 的人数相同。
单位时间 内观察者数得 的人数变多。
单位时间 内观察者数得 的人数变少。
多普勒效应的应用
多 普 勒 天 气 雷 达
多普勒颈脑血液测速仪
多普勒水流测速仪
法国幻影2000战斗机
多普勒导航系统
美国AH-64“阿帕奇”直升机
GPS技术 (多普勒频移观测法)
