第十八章
电功率
§1电能
电功

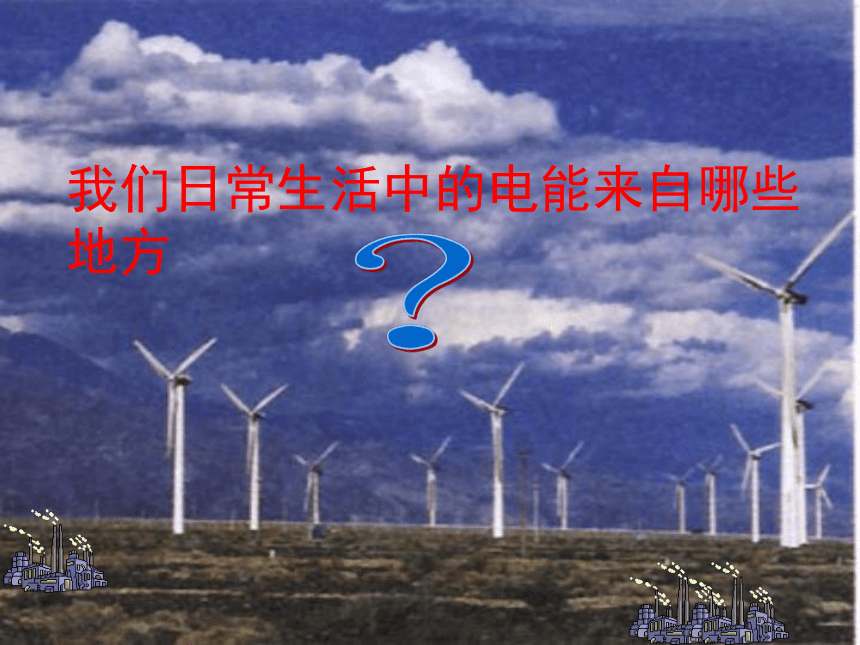

我们日常生活中的电能来自哪些地方

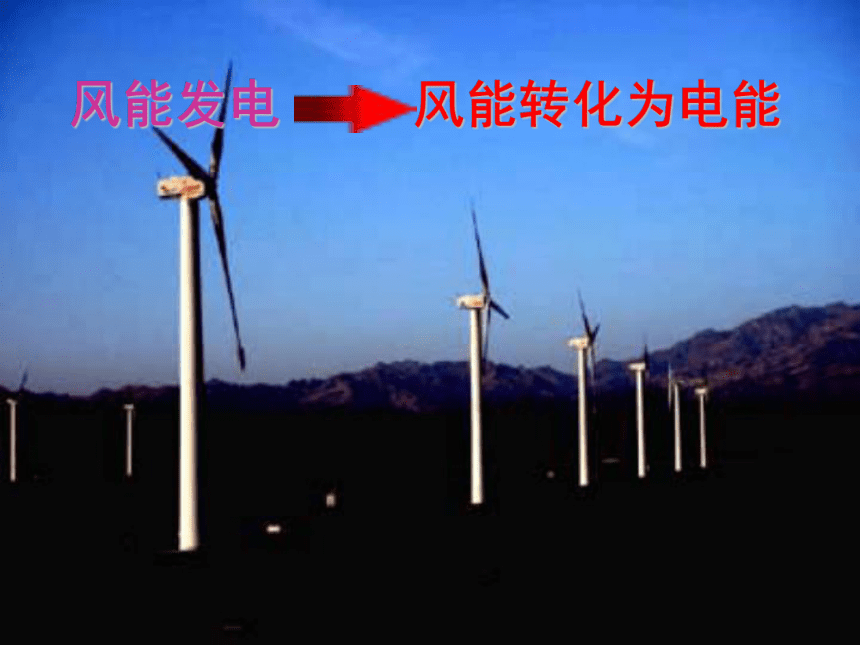

风能发电
风能转化为电能

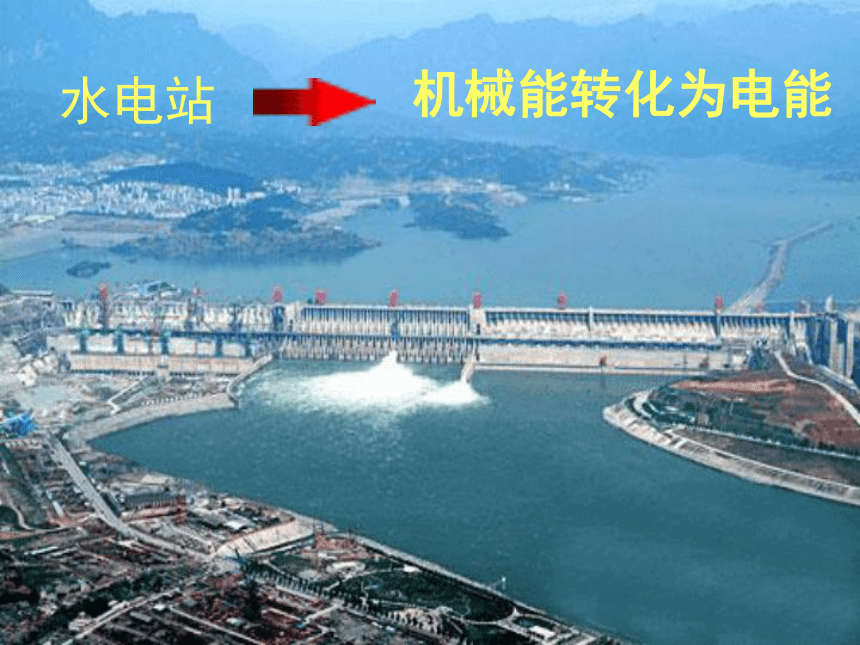

水电站
机械能转化为电能

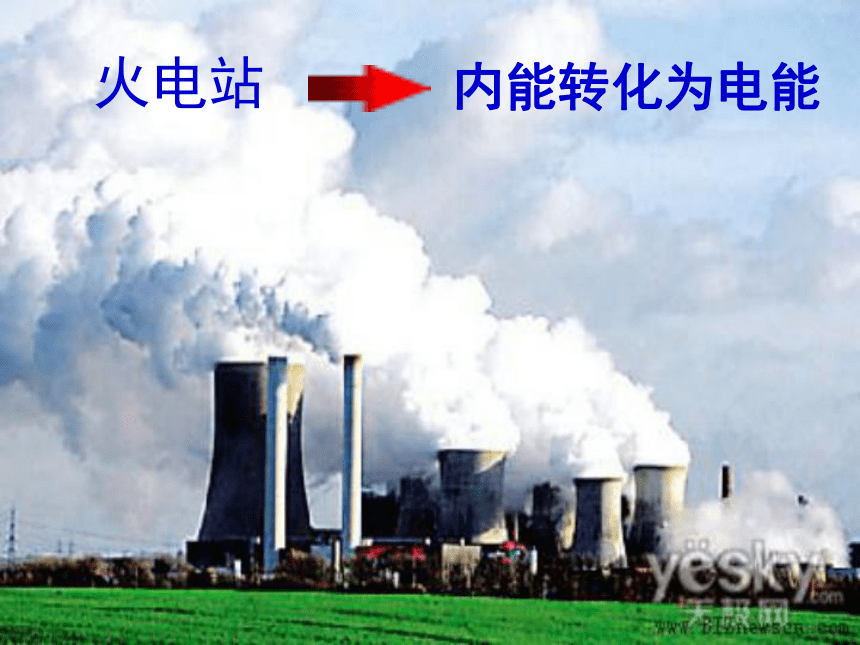

火电站
内能转化为电能

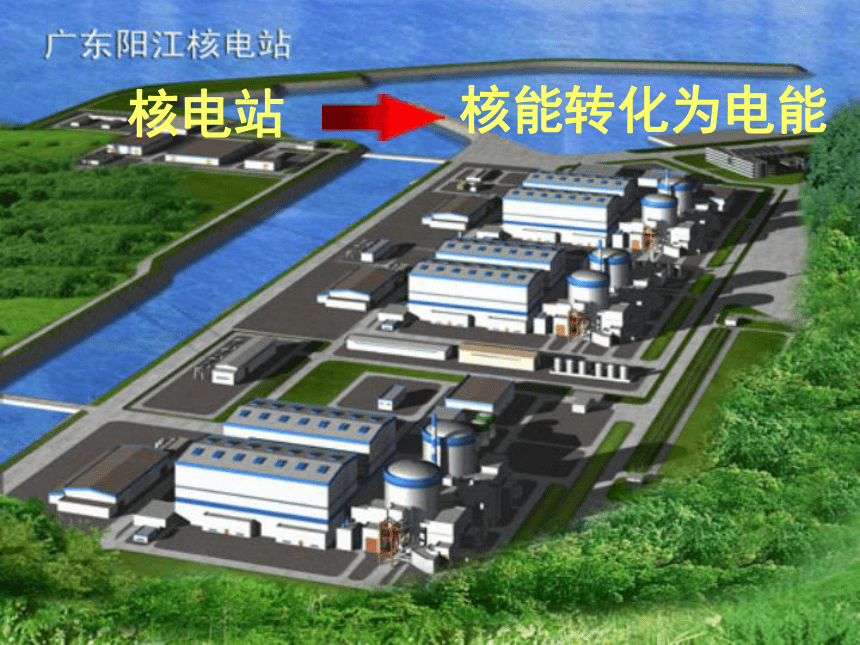

核电站
核能转化为电能
太阳能发电
太阳能转化为电能
各类用电器在生产生活中把电能转化成其他形式的能
电能的利用
哪些地方需要电呢?

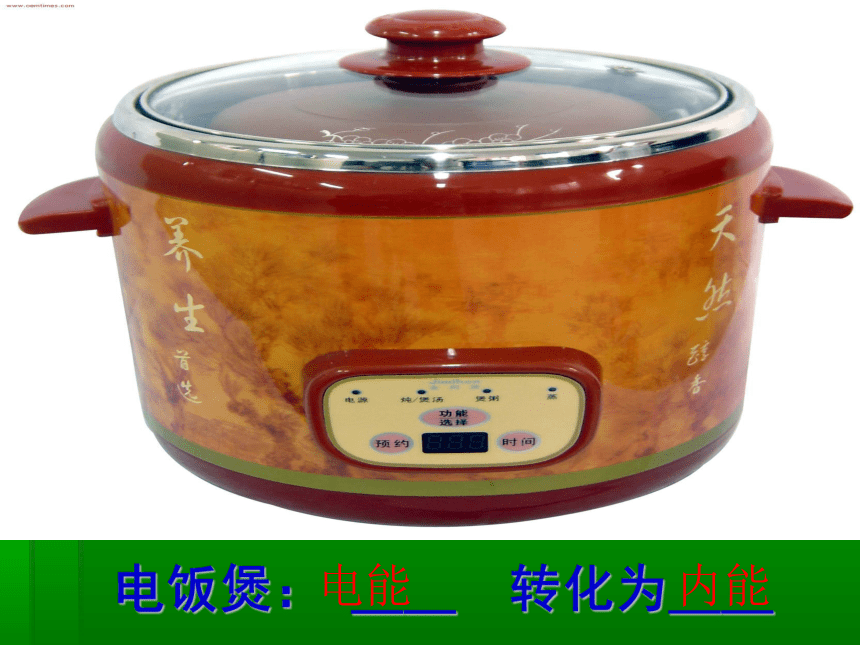

电饭煲：
＿＿
转化为＿＿
日光灯：＿＿能转化为＿＿
电风扇：＿＿能转化为＿＿

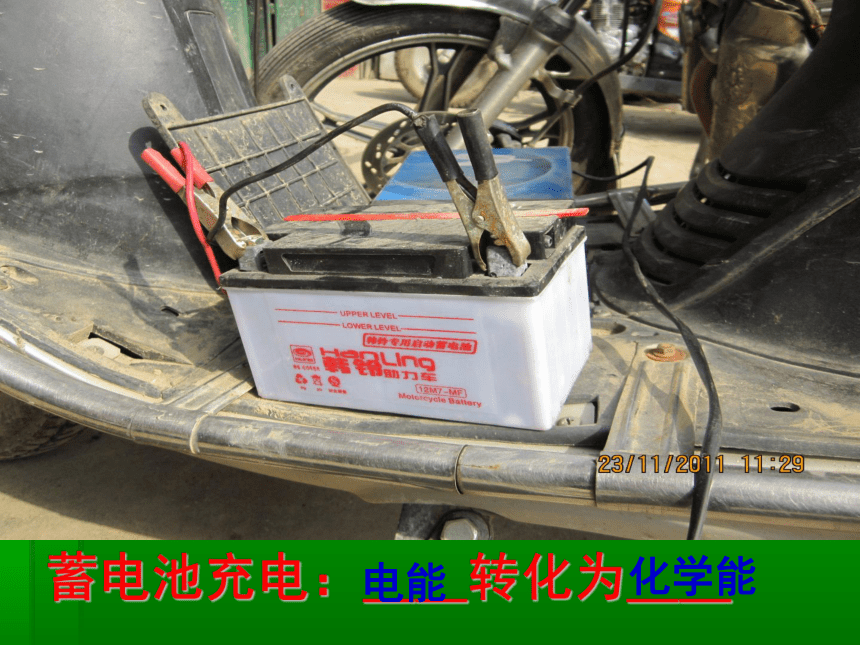

蓄电池充电：＿＿转化为＿＿
电能
化学能
电能转化为光能、声能
问：水流
能做功吗？为什么？
想一想：
电流
能做功吗？
生活实例：
给电动机通电，电动机转动，可以带动抽水机
把水抽到高处。这说明电流可以做功。
电流通过其它用电器也可以做功
1．电功：电流做的功称为电功。
电流做功的过程，实质上是电能转化为其它形式能的过程。
电流做了多少焦耳的功，就有多少焦耳的电能转化为其它形式的能。
（1）．电功的实质：
（2）、单位：
焦耳，简称“焦”，符号：J
3.6×106J
=
电饭锅20分钟内消耗电能0.4kW?h,合
J,这个过程中,电流做功
J.
1.44×106
1.44×106
1度
=
生活中常用千瓦时（kW·h），俗称度
温馨提示-----同学们安全用电的
同时！注意节约用电！
1千瓦时（1度）电的作用：
1、可以炼钢1.6kg
2、可以生产化肥0.7kg
3、可以采掘原煤105kg
4、可以使电车行驶0.85km
5、可以一次灌溉麦田330㎡
6、可以机织棉布11m
各式各样的家用电能表
记数器
量度
单位
用电器每消耗1kw·h电能，表盘转动1200圈
表明该表的额定电流为5A，短时间内通过的电流允许大些，但不能超过10A。
该表应在220V
50Hz的交流电路中工作。
1、表盘上的读数以KW·h为单位
2、最后一位是小数位
W1=______kw?h
W2=______kw?h
5月底:
6月底:
6月份消耗的电能W=______________
kw?h
4267.8
4374.4
W2
-W1=
106.6
1.小明家的电能表在5月底和6月底的示数如下所示，他家6月份消耗的电能是多少？
有关电能表的计算很重要哦！快试试吧！
4
2
6
7
8
4
3
7
4
4
1、提出问题
电流做功多少与哪些因素有关?
2、进行猜想
可能与电流
电压
通电时间……有关。
探究1：影响电流做功的因素
1、研究电功跟电压的关系
保持
不变，改变
。
电流和通电时间
电
压
2、研究电功跟电流的关系
保持
不变，改变
。
电压和通电时间
电流
3、研究电功跟时间的关系
保持
不变，改变
。
电压和电流
通电时间
控制变量法
实验采用的方法是:
1、研究电功跟电压的关系
闭合开关，观察两个电灯的亮度和两个电压表的示数
A
A
闭合开关，观察两个电灯的亮度和两个电流表的示数
2、研究电功跟电流的关系
结论：在___、___相同的情况下，_______越长，电流做的功越多。
电压
电流
通电时间
3、电功与通电时间的关系
实验探究2：电流做功的多少跟什么因素有关？
精确实验数据表明：
电流所做的功跟电压、电流和通电时间成正比。电功等于电压、电流和通电时间的乘积。写成公式为：
W：电功—单位
用
J
（焦耳）
U：
电压—单位
用
V
（伏特）
I
：
电流—单位
用
A（安培）
t
：
时间—单位
用
S
（秒）
W=UIt
推导公式：
依据U=IR
W=I2Rt
依据I=U/R
W=U2/R×t
常见的用电器每秒做功：
手电筒的灯泡电流每秒做功约
焦；
普通照明灯泡电流每秒做功约
焦；
电风扇的电动机电流每秒做功约
焦；
洗衣机的电动机电流每秒做功约
焦。
[例]
教室里的日光灯，通过的电流约0.18安，通电10分钟电流做了多少功？
解：
W
=
U
I
t
=
220
V
×
0.18
A
×
600
s
=
23760
J
答：电流做功23760焦。
1
几十
100
200
电流做功的各种表现(能量的转化）
电功计算公式
W
=
U
I
t
某用电器接在6伏电源上，10秒钟内电流做了18焦的功，则有_____
安培的电流通过用电器。
练
习：
学到了什么？
小华家的电能表某月初的示数如下图甲所示，当月底的示数乙图所示。那么小华家该月消耗多少度电？约等于多少焦？若当地的电费为0.5元/
KW·h，该月小华家应支多少电费
？
　
解：①W=W底－W初=1352.9－1268.4
=84.5(度)
③84.5
KW·h×0.5元/
KW·h=42.25元
