认识简单机械（第一课时）

(共55张PPT)
杠 杆
给我一个支点，我能用它撬起地球

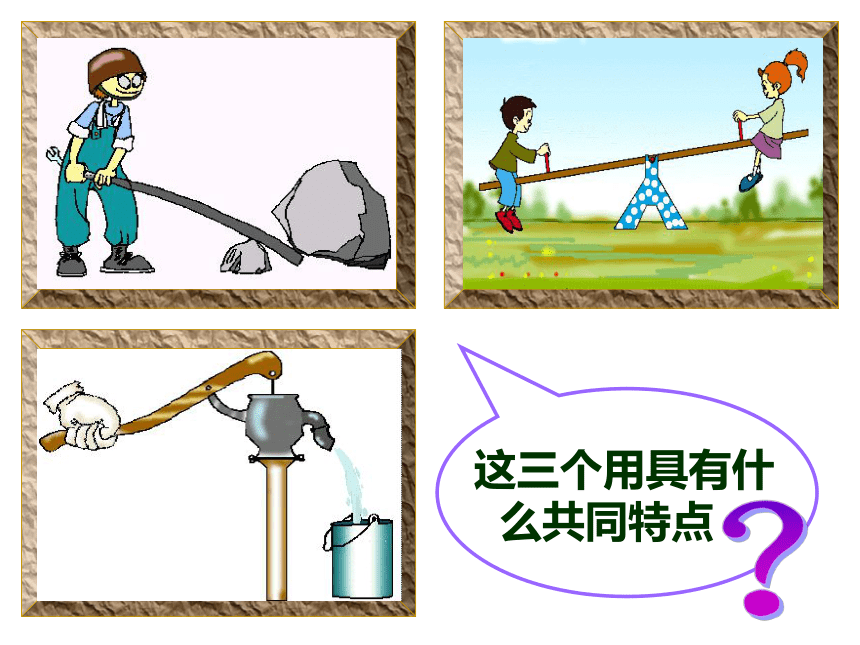

这三个用具有什
么共同特点

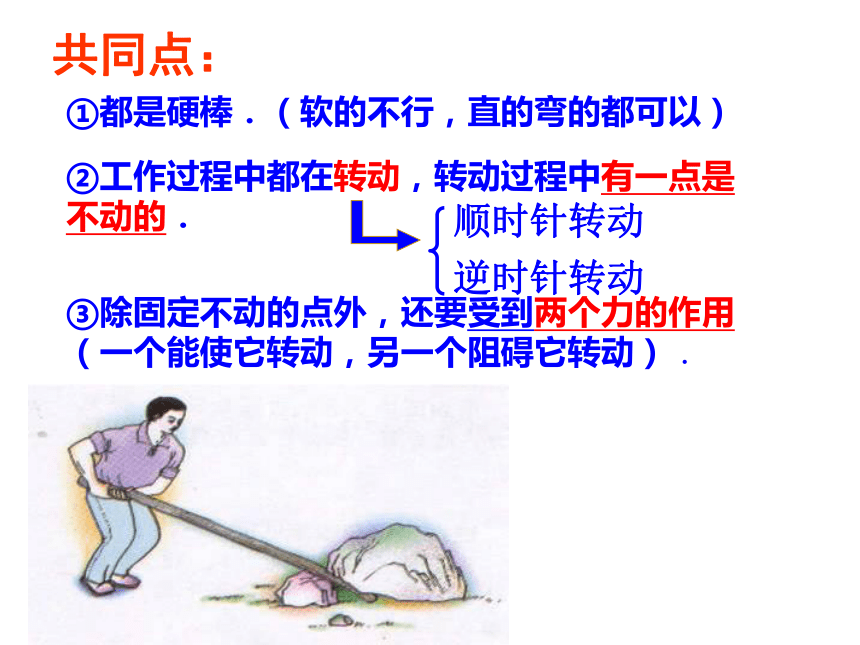

共同点：
①都是硬棒．（软的不行，直的弯的都可以）
②工作过程中都在转动，转动过程中有一点是不动的．
③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．
顺时针转动
逆时针转动

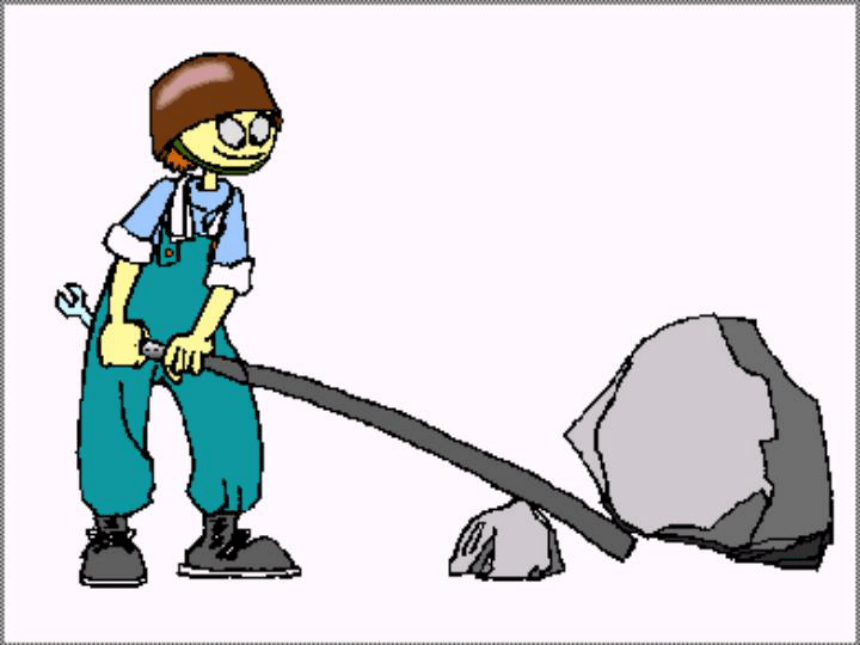

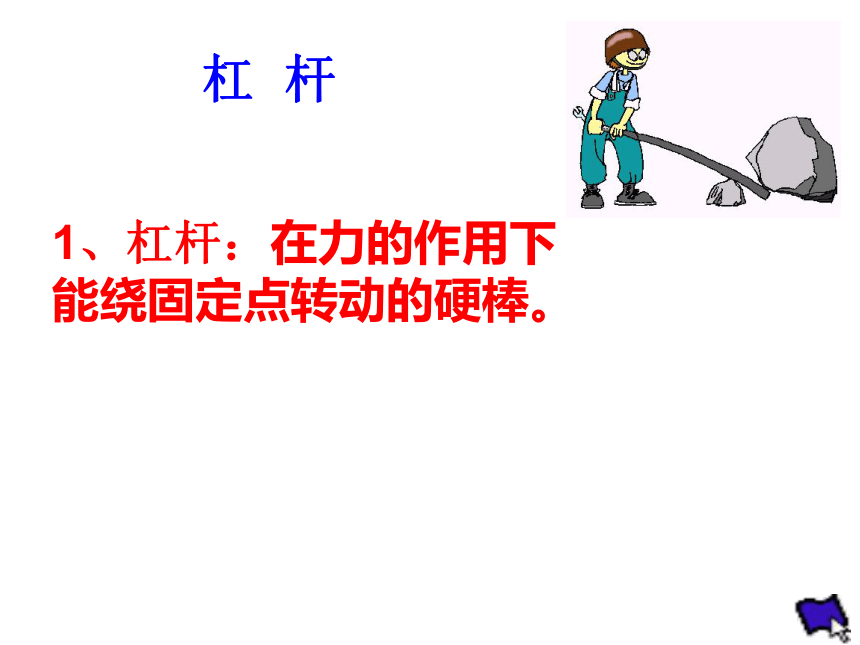

1、杠杆：在力的作用下
能绕固定点转动的硬棒。
杠 杆

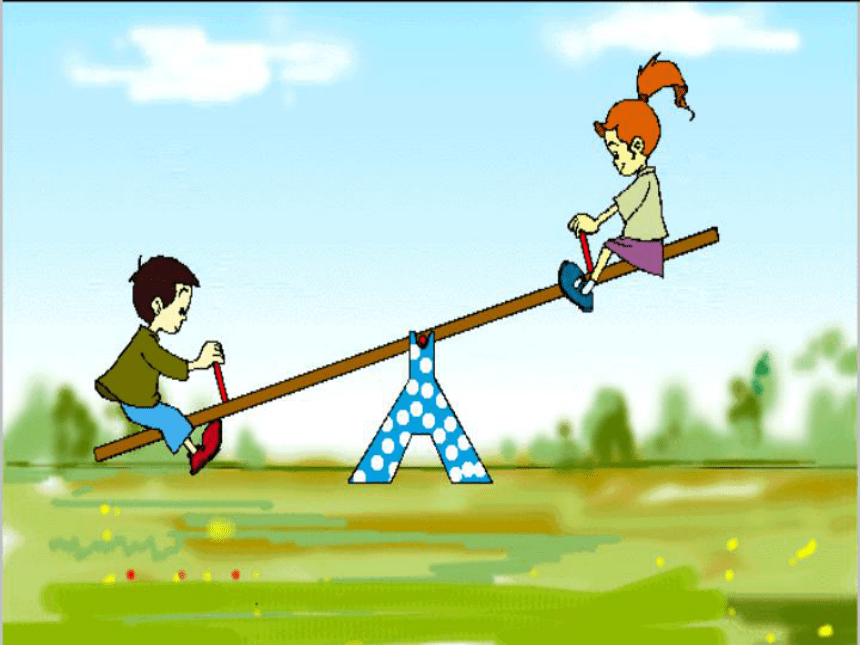

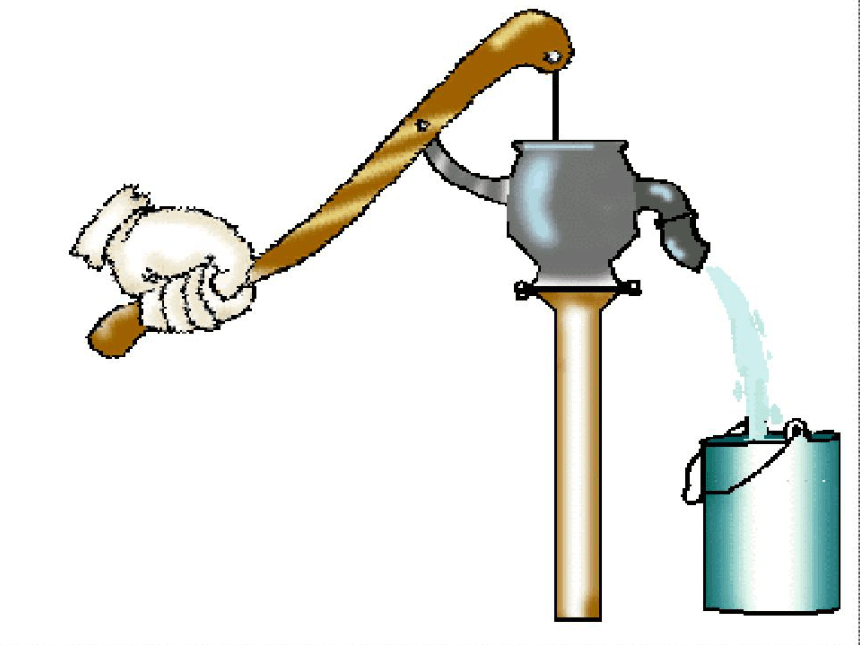

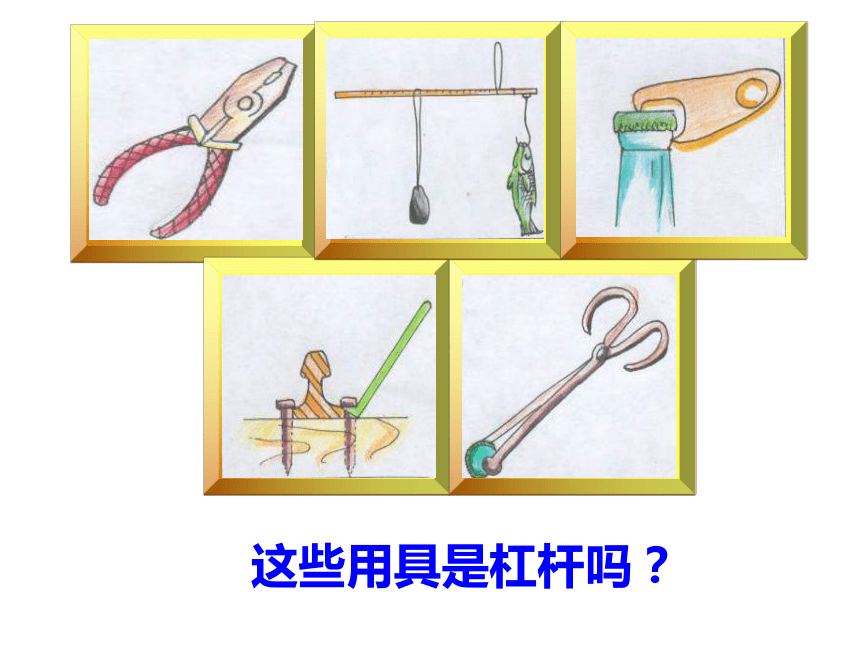

这些用具是杠杆吗？

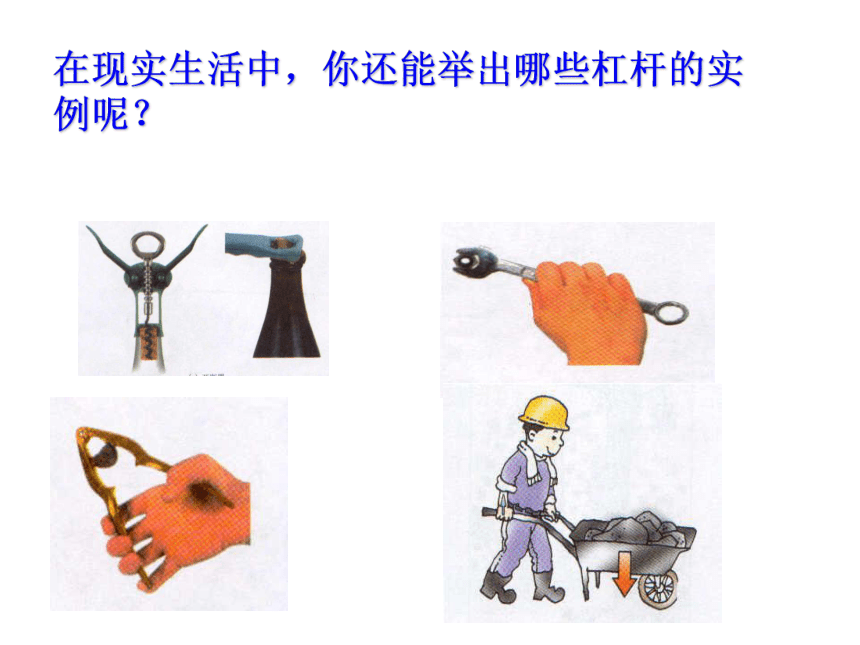

在现实生活中，你还能举出哪些杠杆的实例呢？
观察、找出自行车上的杠杆。

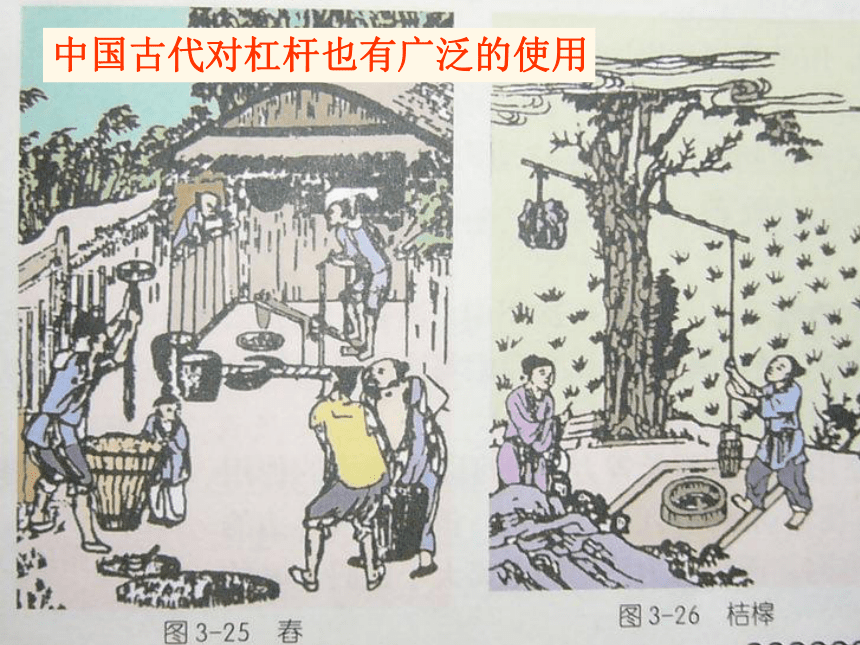

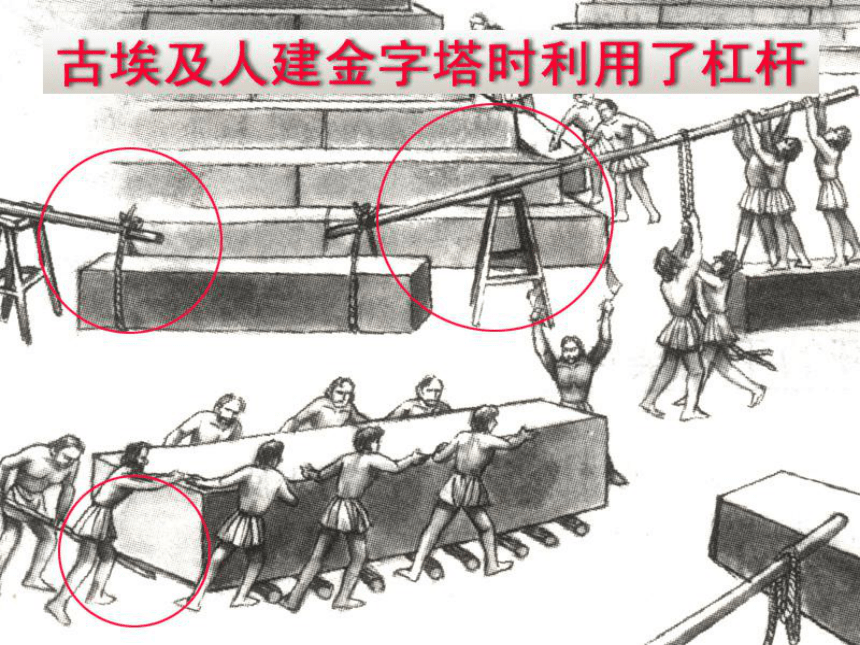

中国古代对杠杆也有广泛的使用
2、杠杆的五要素：
这些概念很重要
O
O
O
F1
F1
F1
F2
F2
F2
O
使杠杆转动的力
动力：
F1
阻碍杠杆转动的力
阻力：
F2
2、杠杆的五要素：
支点O:
动力F1 :
阻力F2:
杠杆绕着转动的固定点
使杠杆转动的力
阻碍杠杆转动的力
这些概念很重要
作用点要画在杠杆上
O
F1
F2
找出支点、动力和阻力
O
F1
F2
找出支点、动力和阻力
o
F1
F2
l2
l1
动力臂：从支点到动力作用线的垂直距离。
阻力臂：从支点到阻力作用线的垂直距离。
2、杠杆的五要素：
支点O:
动力F1 :
阻力F2:
杠杆绕着转动的固定点
使杠杆转动的力
从支点到动力作用线的垂直距离
阻碍杠杆转动的力
从支点到阻力作用线的垂直距离
这些概念很重要
作用点要画在杠杆上
动力臂l1:
阻力臂l2:
o
F1
F2
杠杆的五要素
l2
l1
（1）先找支点O
（2）画出动力和阻力的作用线
（3）过支点0作力的作用线的垂直线段，即为力臂。
5、画杠杆示意图的方法：
（作用点要画在杠杆上）
F1
F2
O
画出各力和力臂
（1）找出支点的位置
（2）沿动力、阻力的作用方向将力的作用线画出
l1
l2
F1
F2
F2
O
力臂的两种表示方法：大括号和箭头
l1
l2
l2
画出动力臂和阻力臂
l1
l2
l1
l2
l2
l1
练 习
找出下列各图中动力和阻力，并画出杠杆力臂。
O
F1
F2
l2
l1
O
F2
F1
l2
l1
B
F2
O
F1
A
F2
B
O
A
F1
画出图中各力的力臂
l1
l2
l2
l1
l1
l2
l1
l2
l1
l2
生产、生活中还有那些方面利用了
杠杆的原理？
F1
F2
O
O
F2
F1
O
F2
F1
l1
l2
F1
F2
O
l1
l2
O
F2
F1
O
F1
F2
O
F1
F2
F1
F2
O
l1
l2
有关力臂的问题？
2 杠杆是否都是直的？
力臂是＿＿到＿＿＿＿＿＿＿＿距离。
思考讨论：
1 力臂一定在杠杆上吗？
3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？
答：不一定
答：杠杆可以是直的，也
可以是弯的
答：要改变
想一想
支点
力的作用线的垂直
小资料
人体内的杠杆
很多机器上都有杠杆，可是你知道吗？人体中也有很多的杠杆在起作用呢？当我们拿起一件东西，点一点头，弯一弯腰或者翘一下脚尖，这时都得依靠人体的杠杆才能起作用呢！
3、人身上的杠杆
O
F2
F1
小资料
人体内的杠杆
点一下头或抬一下头是靠杠杆的作用(如图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长，就形成低头仰头动作，从图中可以看出来低头比仰头要省力。
小资料
小资料
人体内的杠杆
当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个省力杠杆(如图)，这时肌肉的拉力比体重要小。
小资料
小资料
人体内的杠杆
如果你弯一下腰，肌肉就要付出大约1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆是一个费力杠杆（如图)。 我们长期弯腰工作时，往往感到腰部酸疼，就是肌肉被拉伤的缘故。
1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动
CD
2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大
B
3.画出下列杠杆力臂。
练习
画出图中杠杆各力的力臂
F1
F2
F1
F2
O
O
l1
l2
l1
l2
课后练习1
l2
l1
