第12章第1节杠杆同步练习
一、填空题
1．（2019湖北宜昌）如图所示，赛艇的船桨是一种杠杆，划船时它是一支
力杠杆，手移动的距离
（选填：大于、小于）桨在水中移动的距离。
2．（2019福建省）如图是我国古代劳动人民在工地上运送巨木的情景。架在支架上的横杆属于
杠杆（选填“省力”“费力”或“等臂”）；支架下面垫有面积较大的石块，是为了
对地面的压强（选填“增大”或“减小”）。
3.（2019安徽省）如图，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°的力F，此时轻杆水平平衡。若重物质量m＝3kg，BO＝3AO，g取10N/kg。则力F的大小为________N。
4．（2019山东泰安）一位泰山挑山工用一根长1.8m的扁担挑起货物，如图为扁担示意图，若在扁担的A端挂200N的物体，B端挂300N的物体，挑起重物时使扁担水平平衡，则挑山工肩膀需顶在距A端
m远的位置（不计扁担的重力）。

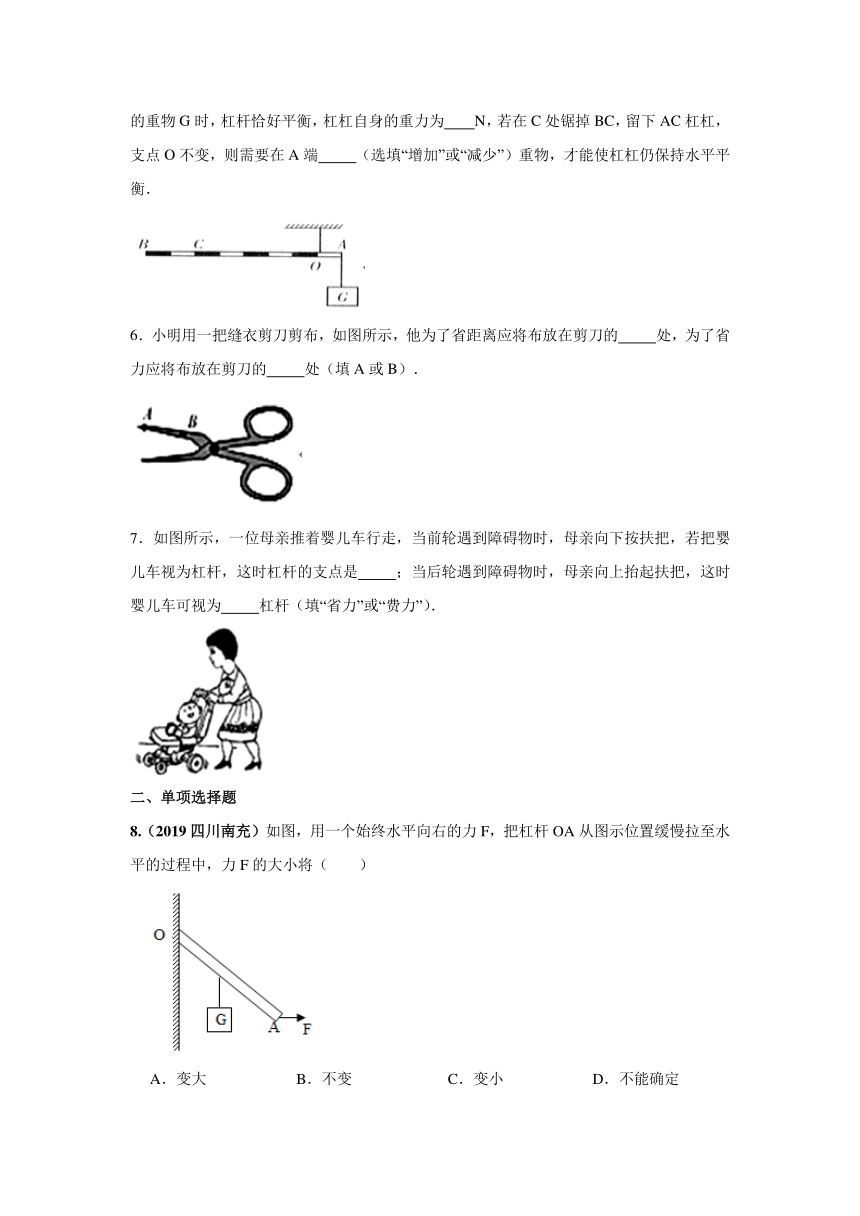

5．如图所示，一根粗细均匀的硬棒AB被悬挂起来，已知AB=8AO，当在A处悬挂120N的重物G时，杠杆恰好平衡，杠杠自身的重力为 N，若在C处锯掉BC，留下AC杠杠，支点O不变，则需要在A端
（选填“增加”或“减少”）重物，才能使杠杠仍保持水平平衡．
6．小明用一把缝衣剪刀剪布，如图所示，他为了省距离应将布放在剪刀的
处，为了省力应将布放在剪刀的
处（填A或B）．
7．如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是
；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为
杠杆（填“省力”或“费力”）．
二、单项选择题
8.（2019四川南充）如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将（ ）
A．变大
B．不变
C．变小
D．不能确定

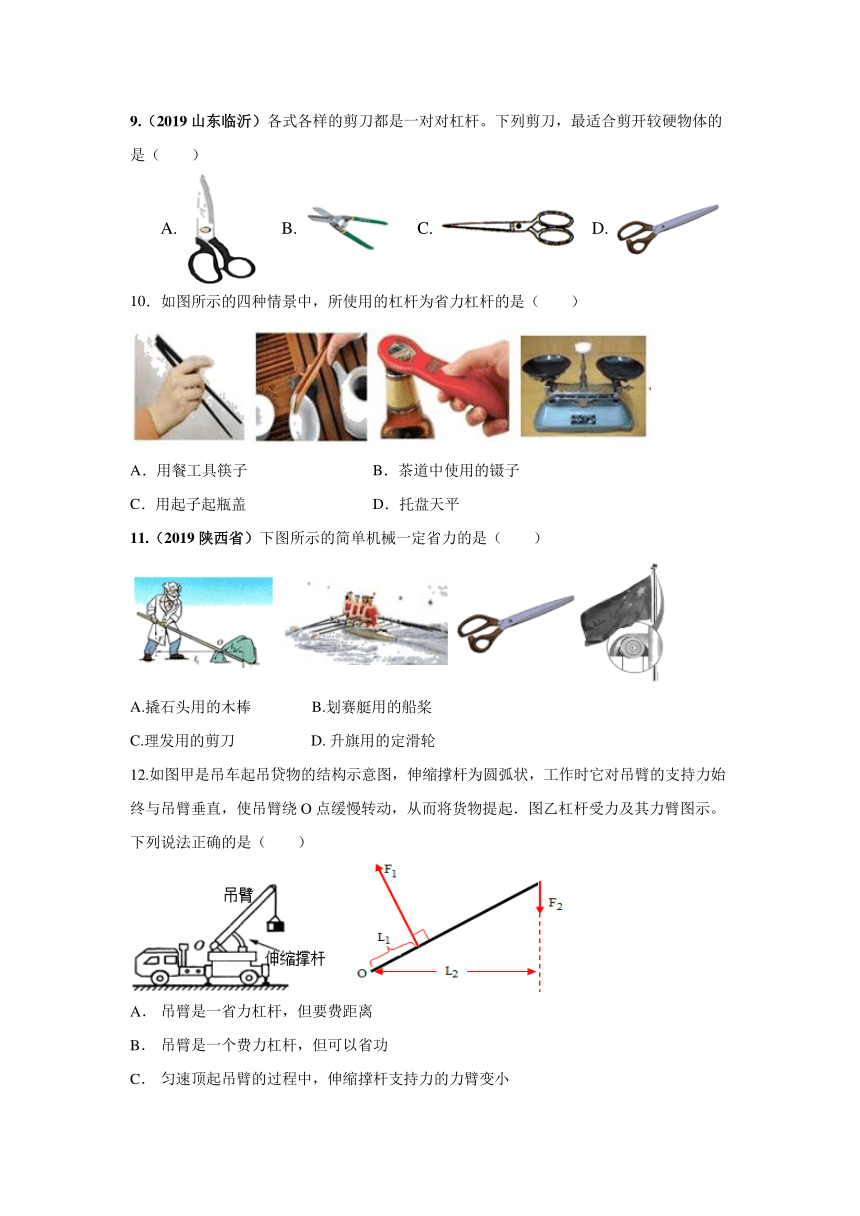

9.（2019山东临沂）各式各样的剪刀都是一对对杠杆。下列剪刀，最适合剪开较硬物体的是（ ）
A.
B.
C.
D.
10．如图所示的四种情景中，所使用的杠杆为省力杠杆的是（ ）
A．用餐工具筷子
B．茶道中使用的镊子
C．用起子起瓶盖
D．托盘天平
11.（2019陕西省）下图所示的简单机械一定省力的是（ ）
A.撬石头用的木棒
B.划赛艇用的船桨
C.理发用的剪刀
D.?升旗用的定滑轮
12.如图甲是吊车起吊贷物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．图乙杠杆受力及其力臂图示。下列说法正确的是（ ）
A．
吊臂是一省力杠杆，但要费距离
B．
吊臂是一个费力杠杆，但可以省功
C．
匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小
D．
匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小

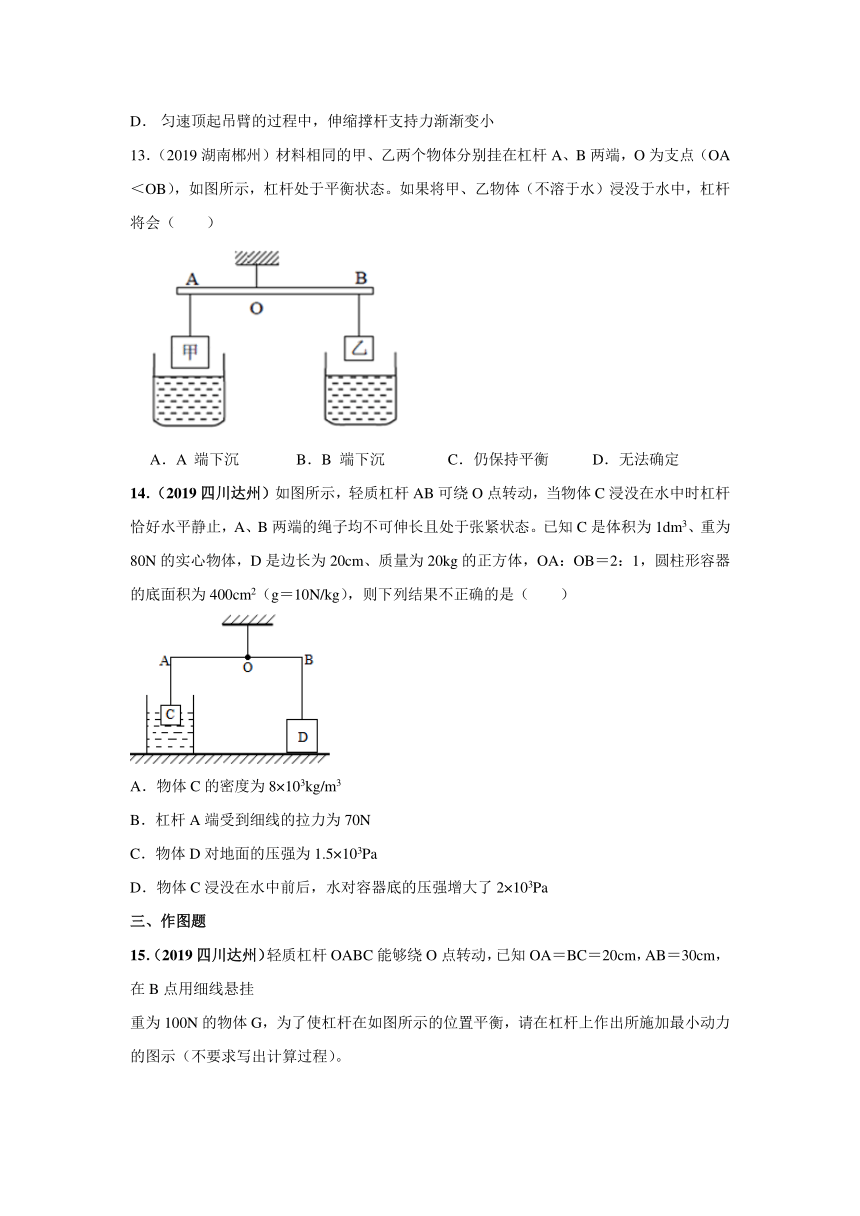

13．（2019湖南郴州）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA＜OB），如图所示，杠杆处于平衡状态。如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（ ）
A．A
端下沉
B．B
端下沉
C．仍保持平衡
D．无法确定
14．（2019四川达州）如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（ ）
A．物体C的密度为8×103kg/m3
B．杠杆A端受到细线的拉力为70N
C．物体D对地面的压强为1.5×103Pa
D．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa
三、作图题

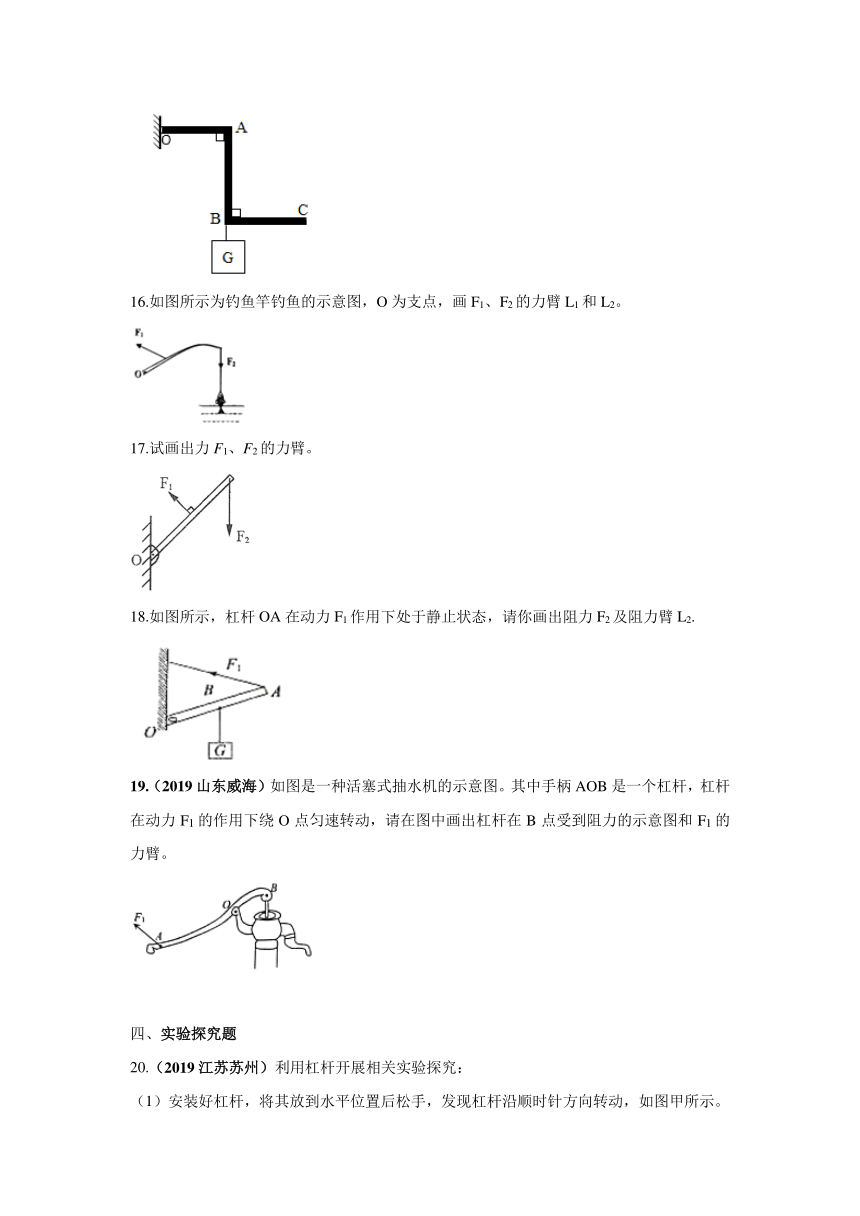

15．（2019四川达州）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂
重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。
16.如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2。
17.试画出力F1、F2的力臂。
18.如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.
19.（2019山东威海）如图是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
四、实验探究题
20.（2019江苏苏州）利用杠杆开展相关实验探究：
（1）安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。则应将平衡螺母向______（选填“左”或“右”）调节，直到杠杄在水平位置平衡；
（2）如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______N；若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数会______（选填“偏大”、“偏小”或“不变”）；
（3）始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示。此过程中，弹簧测力计拉力的力臂______（选填“变大”、“变小”或“不变”，下同），拉力的大小______。
21.小明在“研究杠杆平衡条件”的实验中所用的实验器材有，刻度均匀的
杠杆，支架，弹簧测力计，刻度尺，细线和质量相同的0.5N重的钩码若干个。
（1）如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向
（选填“左”或”右”）调节，直到杠杆在
位置平衡，目的是便于测量
，支点在杠杆的中点是为了消除杠杆
对平衡的影响。
（2）小明同学所在实验小组完成某次操作后，实验象如图B所示，他们记录的数据为动力F1=1.5N，动力臂L1=0.1m，阻力F2=1N，则阻力臂L2=
m。
（3）甲同学测出了一组数据后就得出了”动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不合理，理由是
。
（4）丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他做了如图C的实验，此实验
（选填“能”或”不能”）说明该结论是错误的，图C实验中，已知杠杆上每个小格长度为5cm，每个钩码重0.5N，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂
（选填“等于”或“不等于”）阻力×阻力臂”。
22.（2019湖北荆州）小华在做“探究杠杆平衡条件”实验的装置如图，杠杆上相邻刻线间的距离相等。
（1）杠杆在如图甲的位置静止时
（选填“是”或“不是”）处于杠杆平衡状态的。
（2）为使杠杆在水平位置平衡，应将平衡螺母向
（选填“左”或“右”）端调节。
（3）如图乙，杠杆在水平位置平衡后，在A点挂两个钩码，每个钩码重0.5N，在B点竖直向下拉弹簧测力计，仍使杠杆水平位置平衡，此时弹簧测力计的示数应为
N．当弹簧测力计改为斜拉时，再次使杠杆水平位置平衡，则弹簧测力计的示数将
。（选填“变大”、“变小”或“不变”）
（4）小华改变钩码的个数和位置进行了多次实验，其目的是
。
五、计算题
23.如图所示，质量为70kg，边长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC=3BO。在C端用F=150N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直：（绳重不计，g取10N／kg）求：
（1）物体A的重力G；
（2）绳对杠杆B端的拉力F拉；
（3）此时物体A对地面的压强p。
第12章第1节杠杆同步练习答案卷
一、填空题
1．（2019湖北宜昌）如图所示，赛艇的船桨是一种杠杆，划船时它是一支
力杠杆，手移动的距离
（选填：大于、小于）桨在水中移动的距离。
【答案】费；小于。
2．（2019福建省）如图是我国古代劳动人民在工地上运送巨木的情景。架在支架上的横杆属于
杠杆（选填“省力”“费力”或“等臂”）；支架下面垫有面积较大的石块，是为了
对地面的压强（选填“增大”或“减小”）。
【答案】省力；减小。
3.（2019安徽省）如图，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°的力F，此时轻杆水平平衡。若重物质量m＝3kg，BO＝3AO，g取10N/kg。则力F的大小为________N。
【答案】
20
4．（2019山东泰安）一位泰山挑山工用一根长1.8m的扁担挑起货物，如图为扁担示意图，若在扁担的A端挂200N的物体，B端挂300N的物体，挑起重物时使扁担水平平衡，则挑山工肩膀需顶在距A端
m远的位置（不计扁担的重力）。
【答案】1.08
5．如图所示，一根粗细均匀的硬棒AB被悬挂起来，已知AB=8AO，当在A处悬挂120N的重物G时，杠杆恰好平衡，杠杠自身的重力为 N，若在C处锯掉BC，留下AC杠杠，支点O不变，则需要在A端
（选填“增加”或“减少”）重物，才能使杠杠仍保持水平平衡．
【答案】40；减少．
6．小明用一把缝衣剪刀剪布，如图所示，他为了省距离应将布放在剪刀的
处，为了省力应将布放在剪刀的
处（填A或B）．
【答案】A；B．
7．如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点是
；当后轮遇到障碍物时，母亲向上抬起扶把，这时婴儿车可视为
杠杆（填“省力”或“费力”）．
【答案】后轮；省力．
二、单项选择题
8.（2019四川南充）如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将（ ）
A．变大
B．不变
C．变小
D．不能确定
【答案】A
9.（2019山东临沂）各式各样的剪刀都是一对对杠杆。下列剪刀，最适合剪开较硬物体的是（ ）
A.
B.
C.
D.
【答案】B
10．如图所示的四种情景中，所使用的杠杆为省力杠杆的是（ ）
A．用餐工具筷子
B．茶道中使用的镊子
C．用起子起瓶盖
D．托盘天平
【答案】C．
11.（2019陕西省）下图所示的简单机械一定省力的是（ ）
A.撬石头用的木棒
B.划赛艇用的船桨
C.理发用的剪刀
D.?升旗用的定滑轮
【答案】A
12.如图甲是吊车起吊贷物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．图乙杠杆受力及其力臂图示。下列说法正确的是（ ）
A．
吊臂是一省力杠杆，但要费距离
B．
吊臂是一个费力杠杆，但可以省功
C．
匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小
D．
匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小
【答案】D
13．（2019湖南郴州）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA＜OB），如图所示，杠杆处于平衡状态。如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（ ）
A．A
端下沉
B．B
端下沉
C．仍保持平衡
D．无法确定
【答案】C
14．（2019四川达州）如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（ ）
A．物体C的密度为8×103kg/m3
B．杠杆A端受到细线的拉力为70N
C．物体D对地面的压强为1.5×103Pa
D．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa
【答案】D
三、作图题
15．（2019四川达州）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂
重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。
【答案】如图所示：
16.如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2。
【答案】如图所示：
17.试画出力F1、F2的力臂。
【答案】如图所示：
18.如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.
【答案】如图所示：
19.（2019山东威海）如图是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
【答案】如图所示：
四、实验探究题
20.（2019江苏苏州）利用杠杆开展相关实验探究：
（1）安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。则应将平衡螺母向______（选填“左”或“右”）调节，直到杠杄在水平位置平衡；
（2）如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______N；若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数会______（选填“偏大”、“偏小”或“不变”）；
（3）始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示。此过程中，弹簧测力计拉力的力臂______（选填“变大”、“变小”或“不变”，下同），拉力的大小______。
【答案】左
?
2.0
?
偏小
?
变小
?
不变
21.小明在“研究杠杆平衡条件”的实验中所用的实验器材有，刻度均匀的
杠杆，支架，弹簧测力计，刻度尺，细线和质量相同的0.5N重的钩码若干个。
（1）如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向
（选填“左”或”右”）调节，直到杠杆在
位置平衡，目的是便于测量
，支点在杠杆的中点是为了消除杠杆
对平衡的影响。
（2）小明同学所在实验小组完成某次操作后，实验象如图B所示，他们记录的数据为动力F1=1.5N，动力臂L1=0.1m，阻力F2=1N，则阻力臂L2=
m。
（3）甲同学测出了一组数据后就得出了”动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不合理，理由是
。
（4）丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他做了如图C的实验，此实验
（选填“能”或”不能”）说明该结论是错误的，图C实验中，已知杠杆上每个小格长度为5cm，每个钩码重0.5N，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂
（选填“等于”或“不等于”）阻力×阻力臂”。
【答案】（1）右；水平；力臂；自重；（2）0.15；（3）一组实验数据太少，具有偶然性，不便找出普遍规律；（4）能；等于。
22.（2019湖北荆州）小华在做“探究杠杆平衡条件”实验的装置如图，杠杆上相邻刻线间的距离相等。
（1）杠杆在如图甲的位置静止时
（选填“是”或“不是”）处于杠杆平衡状态的。
（2）为使杠杆在水平位置平衡，应将平衡螺母向
（选填“左”或“右”）端调节。
（3）如图乙，杠杆在水平位置平衡后，在A点挂两个钩码，每个钩码重0.5N，在B点竖直向下拉弹簧测力计，仍使杠杆水平位置平衡，此时弹簧测力计的示数应为
N．当弹簧测力计改为斜拉时，再次使杠杆水平位置平衡，则弹簧测力计的示数将
。（选填“变大”、“变小”或“不变”）
（4）小华改变钩码的个数和位置进行了多次实验，其目的是
。
【答案】（1）是；（2）右；
（3）1.5；变大；（4）使实验结论更具有普遍性，避免实验结论的偶然性。
五、计算题
23.如图所示，质量为70kg，边长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC=3BO。在C端用F=150N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直：（绳重不计，g取10N／kg）求：
（1）物体A的重力G；
（2）绳对杠杆B端的拉力F拉；
（3）此时物体A对地面的压强p。
【答案】（1）700N（2）300N（3）10000Pa
【解析】本题考查重力公式应用、杠杆平衡条件应用、压强公式应用。本题关键是由力的平衡条件方程F拉×BO＝F×OC，注意BC=3BO
F=150N
求出绳对杠杆B端的拉力F拉。本题难点是物体A对地面的压力的求解。这里要知道放在地面的静止的物体，其受到向上的力之和等于其重力，即F+N=G,意思是物体A受到绳向上的拉力F加上地面对物体A相上的支持力N等于物体A的重力。这里F=F拉-N=F压-N求出来，物体A对地面压力F压可求，根据压强公式顺利求解物体A对地面的压强p。
（1）物体A的重力G根据公式G=mg很容易求得。
G=mg=70kg×10N／kg=700N
（2）由杠杆平衡条件有：F拉×BO＝F×OC，可求出绳对杠杆B端的拉力F拉
（3）由力的平衡条件，物体A对地面的压力为：F压＝G－F拉＝700N－300N＝400NA对地面的压强：
P=
F压/S=400/（0.2×0.2）Pa=10000Pa
