人教版九年级物理 第18章第四节 焦耳定律及应用（word版含答案）

1.将规格都是“220V
180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（??
）
A.电冰箱产生的热量最多?????
B.电脑产生的热量最多
C.电热毯产生的热量最多?????
D.三者产生的热量一样多
2.关于“8V
4W”的灯L1和“4V
2W”的灯L2,下列说法中正确的是(??
)
A.L1的电阻小于L2的电阻???
B.两灯串联在电路中L2较亮
C.两灯串联在12V电源两端时都能正常发光???
D.两灯并联时，两端最大可加8V电压
3.用“220V，800W”的电热壶烧水．若不考虑能量损失，当把它接入110V的电源上时，用32min可将一壶水烧开，若将该壶接在220V电源上时，烧开同样一壶水所用时间为（??
）
A.12min??
?
B.16min??
?C.24min??
?D.8min
4.甲、乙两盏电灯并联在电路中，都能正常工作，且甲灯比乙灯亮，则（
）
A．甲灯电阻比乙灯大
B．加在甲灯两端的电压比乙灯大
C．通过甲灯的电流比乙灯大
D．甲灯消耗的电能一定比乙灯多
5.当温度降到很低时，某些金属导体如铝在－271.76
℃以下，铅在－265.95
℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是(
)
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电

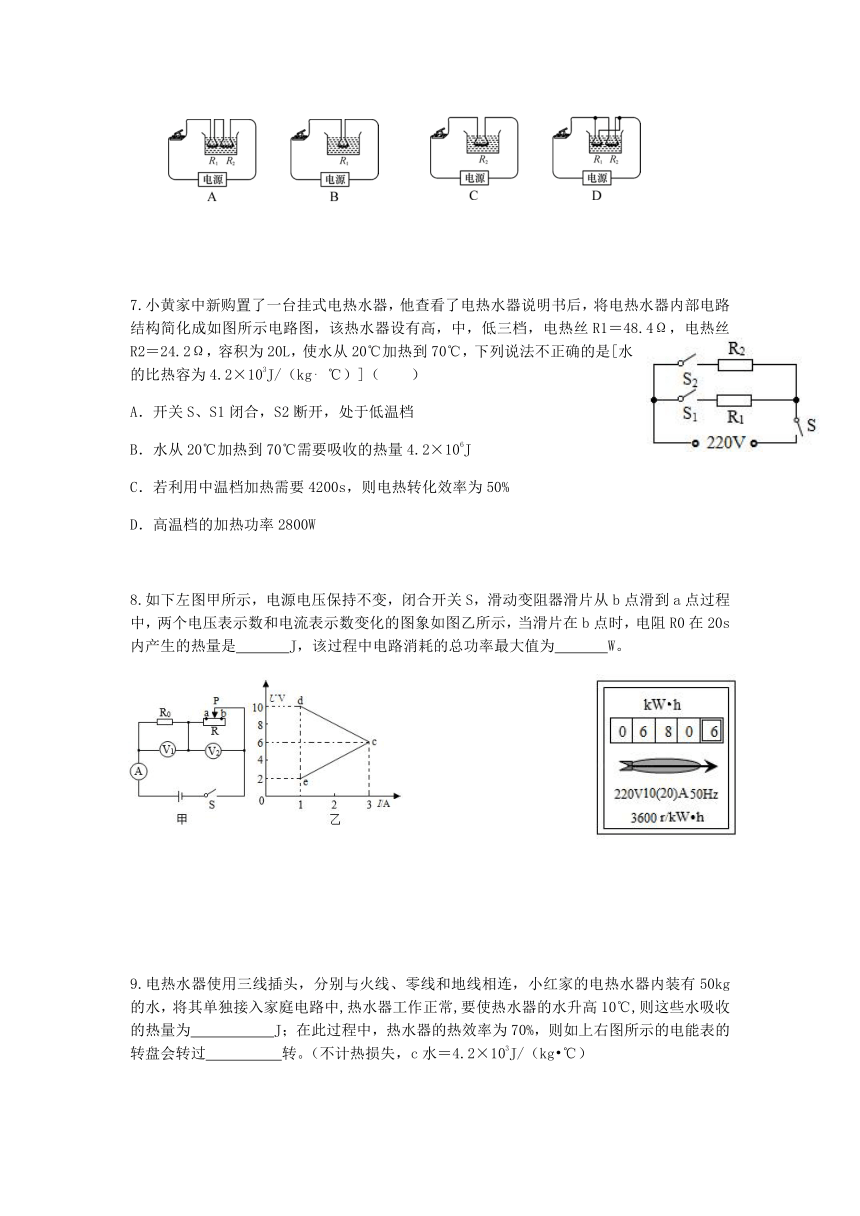

6.如图所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝(R1)
7.小黄家中新购置了一台挂式电热水器，他查看了电热水器说明书后，将电热水器内部电路结构简化成如图所示电路图，该热水器设有高，中，低三档，电热丝R1＝48.4Ω，电热丝R2＝24.2Ω，容积为20L，使水从20℃加热到70℃，下列说法不正确的是[水的比热容为4.2×103J/（kg?℃）]（　　）
A．开关S、S1闭合，S2断开，处于低温档
B．水从20℃加热到70℃需要吸收的热量4.2×106J
C．若利用中温档加热需要4200s，则电热转化效率为50%
D．高温档的加热功率2800W
8.如下左图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数和电流表示数变化的图象如图乙所示，当滑片在b点时，电阻R0在20s内产生的热量是　
　J，该过程中电路消耗的总功率最大值为　
　W。
9.电热水器使用三线插头，分别与火线、零线和地线相连，小红家的电热水器内装有50kg的水，将其单独接入家庭电路中,热水器工作正常,要使热水器的水升高10℃,则这些水吸收的热量为
　
　
J；在此过程中，热水器的热效率为70%，则如上右图所示的电能表的转盘会转过　
　转。（不计热损失，c水＝4.2×103J/（kg?℃）
10.如下左图所示，电源电压恒定，小灯泡L标有“6V
3W字样定值电阻R1的阻值为10Ω为滑动变阻器，开关S1、S2都闭合时，灯L恰好正常发光，电流表示数为1.1A，此时R1在10min内产生的热量为　
　J：当S1、S2都断开时，调节R1的滑片使其消耗的功率为R2功率的，则R2消耗的功率是　
　W。
11.如上右图所示，电源电压为12V，灯泡上标有“12V
12W”，ae和bf是同种型号电阻丝，每1m的电阻均为0.5Ω，其它导线电阻不计，c、d两点始终保持与电阻丝良好接触，设ac与bd长度均为3m，那么，小灯泡两端电压为　
　V．两电阻丝在100s内产生的热为
0
0J，当c、d两点向左移动时，灯泡的亮度将　
　。（设灯泡电阻不随温度而变化）
12.电能表上标有“”和“”的字样，停用其他用电器只让一个标有“”的用电器单独工作12分钟，数出电能表上的转指示灯闪了600次。
（1）该用电器消耗的电能；
（2）该用电器的实际功率；
（3）该用电器端的实际电压；
（4）家里所有用电器总功率的最大值。
13.一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8min，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
工作时间（min）
0～1
1～4
4～5
5～8
工作状态
粉碎打浆
加热
粉碎打浆
加热
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压，小明将家里的其它用电器都断开，只让这款豆浆机工作，他观察到在豆浆机的电热丝工作的3min内，家里标有“2000r/kW?h”字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
14.多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎，图乙是某养生壶简化电路图。
（1）求R1的阻值；
（2）在标准大气压下，使用高温档将初温是20℃的一壶廾水烧开，求水吸收的热量；
（3）若养生壶高温档加热效率为80%，求烧开一壶水需要的时间。
15.如图所示电路，电源电压保持不变，电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，小灯泡的额定电压为12V，闭合开关S，灯泡电阻不随温度变化．当开关S1，S2都断开，滑动变阻器的滑片P滑动到中点时，电流表的读数为0.4A；当开关S1，S2都闭合，滑动变阻器的滑片P滑动到最右端时，电流表的示数为0.9A，求：
（1）电源电压为多少？
（2）小灯泡的额定功率是多少？
（3）闭合开关S，调整开关S1，S2和滑动变阻器，电阻R1在一分钟消耗的最大电能为多少？
16.火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。它有高、中、低三个加热档位，旋钮开关可以分别置于“0和1“、“1和2”、“2和3”或“3和4”接线柱。正常工作时，低温档功率为高温档功率的1/5，R1为242Ω，R2为60.5Ω．（忽略温度对电阻的影响）
（1）请指出开关置于什么接线柱时，火锅处于低温档？
（2）R3的阻值是多少欧姆？电火锅处于低温档正常工作时，在1分钟内产生的热量是多少焦耳？
（3）小明关闭家中的其他用电器，只让电火锅独立工作，用高温档加热汤液2分钟，电能表的表盘转了81转。请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3000r/（kW?h）]
参考答案：
C
2.C
3.D
4.C
5.B
6.D
7.D
40
36
2.1×106
3000
2160
1.6
11.
9.6
192
变亮
12.(1)
(2)1000W
(3)200V
(4)4400W
13.(1)80Ω
(2)2.298×105J
(3)200V
14.(1)88Ω
(2)3.36×105J
(3)420S
15.(1)8V
(2)9W
(3)384J
16.(1)开关置于“1和2”接线柱
(2)
1.2×104J
(3)
此时电火锅不正常工作
