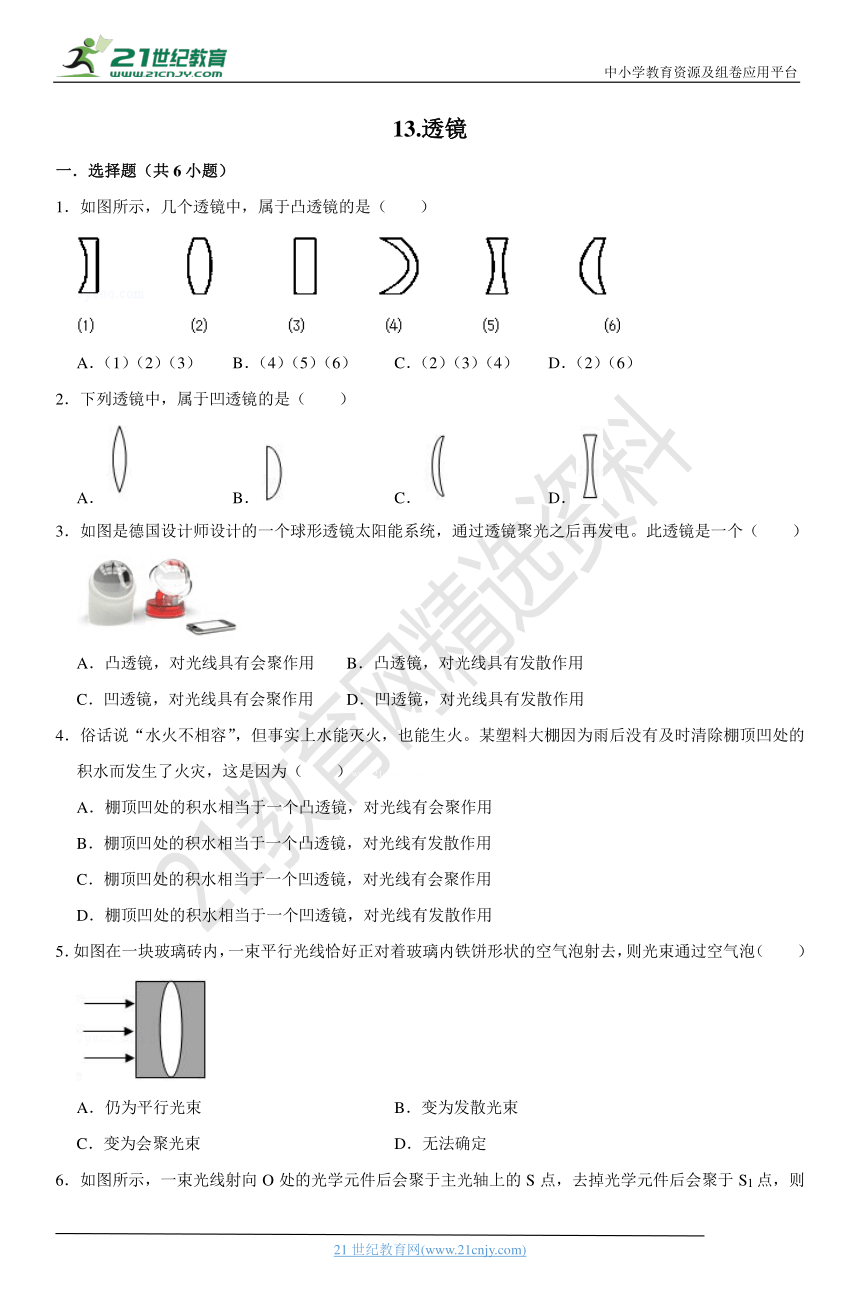

13.透镜
一．选择题（共6小题）
1．如图所示，几个透镜中，属于凸透镜的是（　　）
A．（1）（2）（3） B．（4）（5）（6） C．（2）（3）（4） D．（2）（6）
2．下列透镜中，属于凹透镜的是（　　）
A． B． C． D．
3．如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。此透镜是一个（　　）
A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用
4．俗话说“水火不相容”，但事实上水能灭火，也能生火。某塑料大棚因为雨后没有及时清除棚顶凹处的积水而发生了火灾，这是因为（　　）www.21-cn-jy.com
A．棚顶凹处的积水相当于一个凸透镜，对光线有会聚作用
B．棚顶凹处的积水相当于一个凸透镜，对光线有发散作用
C．棚顶凹处的积水相当于一个凹透镜，对光线有会聚作用
D．棚顶凹处的积水相当于一个凹透镜，对光线有发散作用
5．如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡（　　）
A．仍为平行光束 B．变为发散光束
C．变为会聚光束 D．无法确定

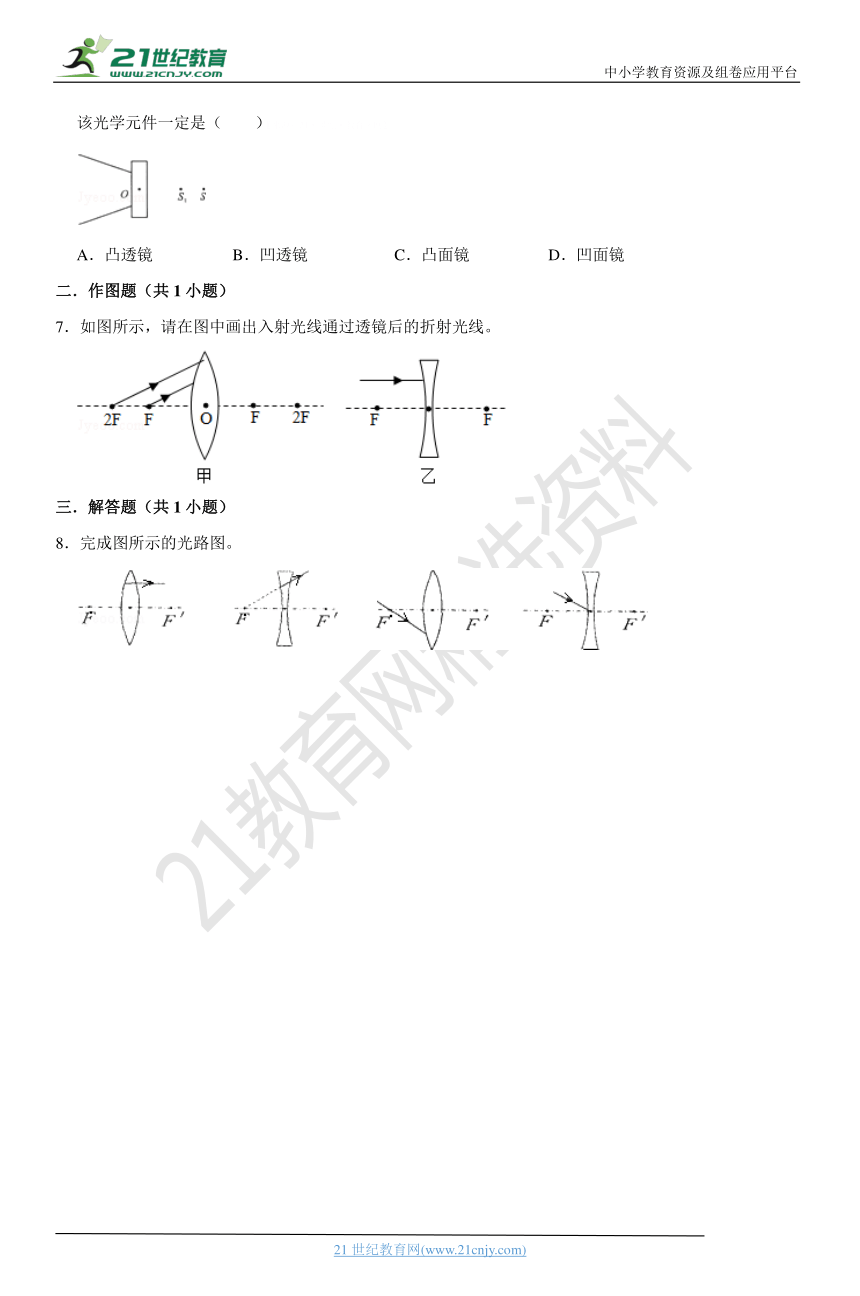

6．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（　　）【来源：21·世纪·教育·网】
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
二．作图题（共1小题）
7．如图所示，请在图中画出入射光线通过透镜后的折射光线。
三．解答题（共1小题）
8．完成图所示的光路图。

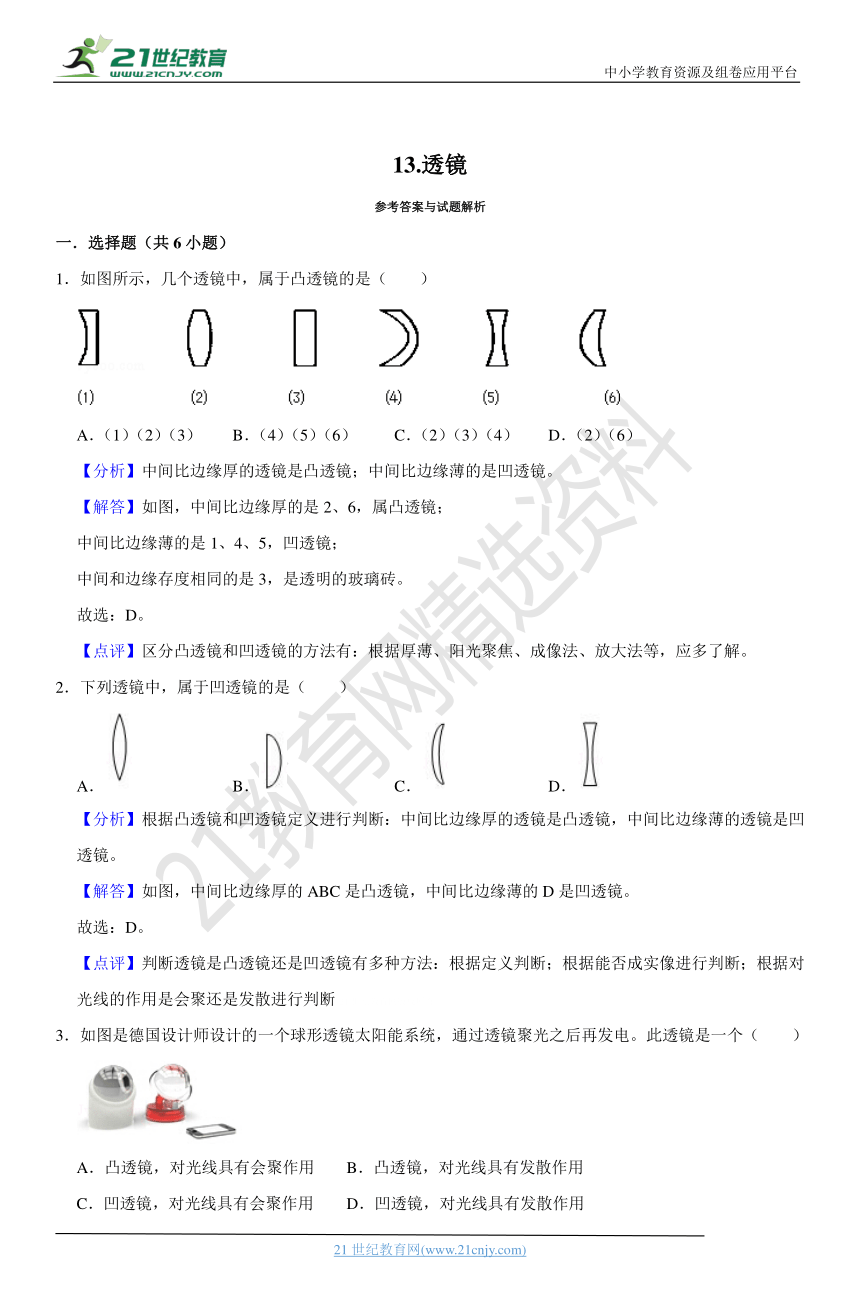

13.透镜
参考答案与试题解析
一．选择题（共6小题）
1．如图所示，几个透镜中，属于凸透镜的是（　　）
A．（1）（2）（3） B．（4）（5）（6） C．（2）（3）（4） D．（2）（6）
【分析】中间比边缘厚的透镜是凸透镜；中间比边缘薄的是凹透镜。
【解答】如图，中间比边缘厚的是2、6，属凸透镜；
中间比边缘薄的是1、4、5，凹透镜；
中间和边缘存度相同的是3，是透明的玻璃砖。
故选：D。
【点评】区分凸透镜和凹透镜的方法有：根据厚薄、阳光聚焦、成像法、放大法等，应多了解。
2．下列透镜中，属于凹透镜的是（　　）
A． B． C． D．
【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。
【解答】如图，中间比边缘厚的ABC是凸透镜，中间比边缘薄的D是凹透镜。
故选：D。
【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据能否成实像进行判断；根据对光线的作用是会聚还是发散进行判断21世纪教育网版权所有
3．如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。此透镜是一个（　　）
A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用
【分析】首先明确题意，然后再根据凸透镜对光线具有会聚作用、凹透镜对光线具有发散作用分析即可。
【解答】由题意可知，通_è??é??é??è????????_后再发电。则该透镜对光线有会聚作用，由凸透镜对光线有会聚作用、凹透镜对光线具有发散作用可知，此透镜是一个凸透镜。21cnjy.com
故选：A。
【点评】本题主要考查学生对：凹透镜和凸透镜特点的了解和掌握，是一道基础题。
4．俗话说“水火不相容”，但事实上水能灭火，也能生火。某塑料大棚因为雨后没有及时清除棚顶凹处的积水而发生了火灾，这是因为（　　）21·世纪*教育网
A．棚顶凹处的积水相当于一个凸透镜，对光线有会聚作用
B．棚顶凹处的积水相当于一个凸透镜，对光线有发散作用
C．棚顶凹处的积水相当于一个凹透镜，对光线有会聚作用
D．棚顶凹处的积水相当于一个凹透镜，对光线有发散作用
【分析】解答本题需掌握凸透_é???????????è??é??_镜，对光线有会聚作用；塑料薄膜和水都是透明的，雨水积压在塑料棚上会使塑料布下凸，导致中间厚边缘薄，类似凸透镜。www-2-1-cnjy-com
【解答】下雨后，_??¨?????????é?????_处的积水就像一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤坏，其它未照到的蔬菜光照又不足，所以雨过天晴后，要将塑料棚上的积水放掉。21*cnjy*com
故选：A。
【点评】此题灵活考查了对凸透镜的会聚作用的理解和应用，此题与实际生活联系密切，体现了从物理走向生活的理念。21·cn·jy·com
5．如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡（　　）
A．仍为平行光束 B．变为发散光束
C．变为会聚光束 D．无法确定
【分析】判断光_???é??è???????????_后会怎样，关键是要看玻璃砖属于什么透镜。图中，玻璃砖是被气泡分成了两部分，这两部分都属于凹透镜，凹透镜对光有发散作用。2-1-c-n-j-y
【解答】（1）如果不是对图片进行分析，很容易误选A，因为凸形气泡不是玻璃元件，故它不是凸透镜；
（2）玻璃砖被气泡分成两部分，这两部分都是中间薄，边缘厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃砖后，会变得发散。【来源：21cnj*y.co*m】
故选：B。
【点评】本题中的一个干扰因素就是那个凸形的气泡，学生往往只注意到了气泡的形状，而忽视了对光线起主要作用的其实是玻璃砖。【出处：21教育名师】
6．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（　　）【版权所有：21教育】
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
【分析】根据凹透镜对光有发散作用。没有光学元件光线会聚于S点，有光学元件时聚于主光轴的S1，说明光线经过透镜后发散了一些。21教育名师原创作品
【解答】放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜。21*cnjy*com
故选：B。
【点评】凸透镜对光线起会聚作用，凹透镜对光线起发散作用，经凸透镜折射的光线更向靠近主光轴方向偏折，经凹透镜折射的光线向远离主光轴方向偏折。
二．作图题（共1小题）
7．如图所示，请在图中画出入射光线通过透镜后的折射光线。
【分析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】（1）过焦点的入射光线的折射光线平行于主光轴画，过二倍焦距处的入射光线的折射光线通过凸透镜另一侧二倍焦距处画，如图所示：
（2）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
【点评】此题考查透镜光路图的画法，关键是掌握凸透镜和凹透镜的三条特殊光线。
三．解答题（共1小题）
8．完成图所示的光路图。
【分析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】
（1）过焦点的光线经凸透镜折射后折射光线平行于主光轴，
（2）平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，
（3）过焦点的光线经凸透镜折射后折射光线平行于主光轴，
（4）过光心的光线经凹透镜其传播方向不变，如图所示：
【点评】凸透镜的特殊光_???????????????è??_光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴；21教育网
凹透镜的特殊光线_????????????è?????_心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。
