中小学教育资源及组卷应用平台

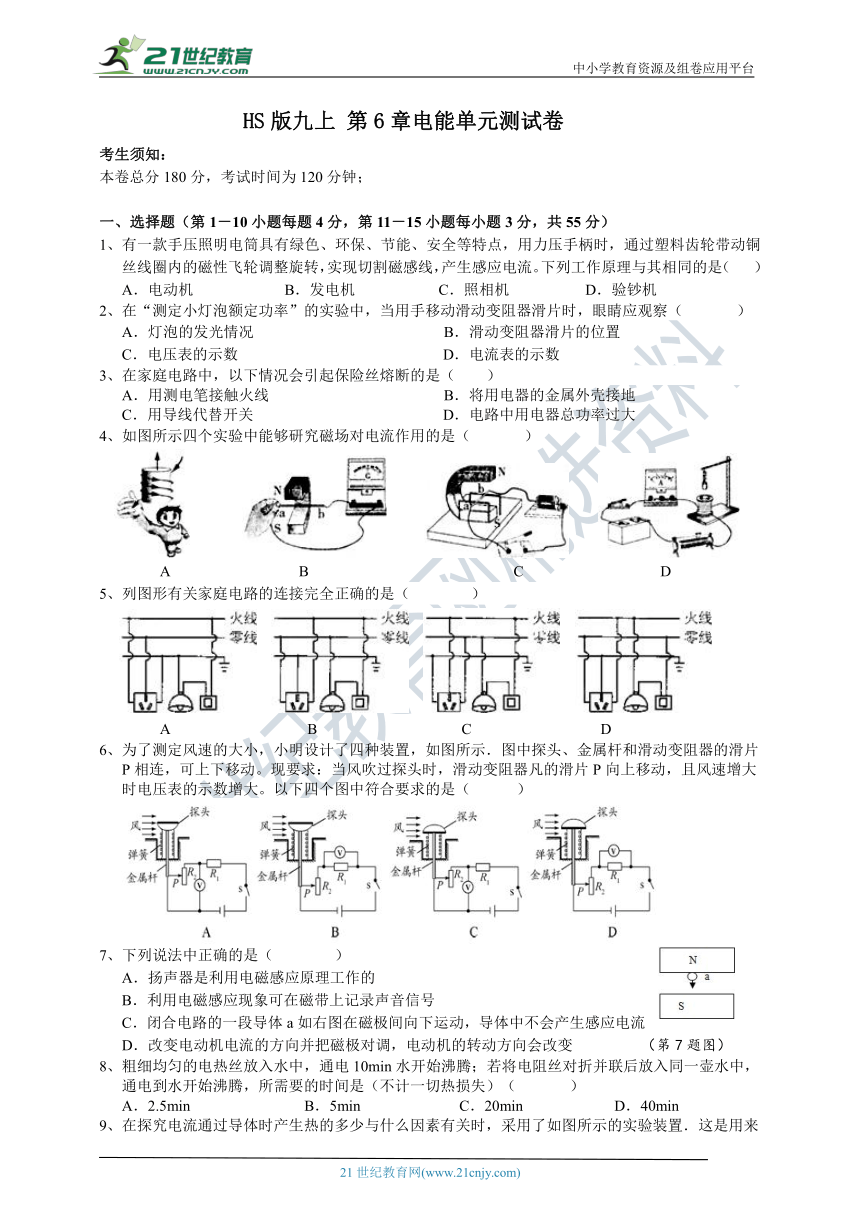

HS版九上 第6章电能单元测试卷
考生须知：
本卷总分180分，考试时间为120分钟；
一、选择题（第1－10小题每题4分，第11－15小题每小题3分，共55分）
1、有一款手压照明电筒具有绿色、环保、节能、安全等特点，用力压手柄时，通过塑料齿轮带动铜丝线圈内的磁性飞轮调整旋转，实现切割磁感线，产生感应电流。下列工作原理与其相同的是（ ）
A．电动机 B．发电机 C．照相机 D．验钞机
2、在“测定小灯泡额定功率”的实验中，当用手移动滑动变阻器滑片时，眼睛应观察（ ）
A．灯泡的发光情况 B．滑动变阻器滑片的位置
C．电压表的示数 D．电流表的示数
3、在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
4、如图所示四个实验中能够研究磁场对电流作用的是（ ）
A B C D
5、列图形有关家庭电路的连接完全正确的是（ ）
A B C D
6、为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器凡的滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是（ ）
7、下列说法中正确的是（ ）
A．扬声器是利用电磁感应原理工作的
B．利用电磁感应现象可在磁带上记录声音信号
C．闭合电路的一段导体a如右图在磁极间向下运动，导体中不会产生感应电流
D．改变电动机电流的方向并把磁极对调，电动机的转动方向会改变 （第7题图）
8、粗细均匀的电热丝放入水中，通电10min水开始沸腾；若将电阻丝对折并联后放入同一壶水中，通电到水开始沸腾，所需要的时间是（不计一切热损失）（ ）
A．2.5min B．5min C．20min D．40min
9、在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置．这是用来探究电流通过电阻丝产生的热量与（ ）
A．导体的电阻的关系 B．通过导体的电流的关系
C．导体的长度的关系 D．通电时间的关系
（第9题图） （第10题图） （第11题图）
10、如图所示，电路中电源电压恒为4.5V，电压表量程为0～3V，电流表的量程为0～0.6 A，滑动变阻器的规格为“35Ω 0.2A”，灯泡铭牌标有“3V 0.9W”的字样（灯丝电阻不变）。闭合开关，为了保证电路的安全，调节滑动变阻器，则下列说法正确的是（ ）
A. 电压表示数的变化量与电流表示数变化量的比值不变
B. 灯泡的最大功率为0.9W
C. 滑动变阻器允许调节的范围是12.5Ω～35Ω
D. 电路安全时，滑动变阻器的滑片从左向右滑动的过程中，滑动变阻器的电功率先变大后变小
11、如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝（R1＜R2＜R3）分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是（ ）
A．a B．b C．c D．三个相同
12、将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P0，R2消耗的功率为3P0。将这两个定值电阻并联接在同一电源两端，R1消耗的功率为（ ）
A．3P0 B．16P0 C．P0 D．9P0
13、如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为()
A.?4∶1??? B.?1∶4??? C.?1∶5?? ? D.?5∶1
（第13题图） （第14题图）
14、如图所示，电源电压保持不变，小灯泡L标有“6V?3W”字样，不考虑温度对灯丝电阻的影响．闭合开关S，当滑动变阻器的滑片P移动到中点时，小灯泡正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器此时的电功率之比为（ ）
A．4：3 B．3：4 C．3：2 D．2：3
15、家用电吹风主要有带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）
二、填空题 （每空2分，共36分）
16、取一个标有“10Ω、0.5A”的定值电阻，把它接在电压为3V的电源上，消耗功率为?? ??W。把它接在电源电压为9V的电路中，至少需要串联一个???? Ω电阻才能正常工作。
17、一盏标有“220V 100W“的白炽灯正常发光时的电阻为______Ω；”220V? 100W“的白炽灯与“220V? 20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW?h的电能，节能灯比白炽灯多工作______h。
18、如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V。则定值电阻R的值为 ，电源电压为 。
（第18题图） （第19题图）
19、如图为电动机和发电机模型，其中图?????? （选填“甲”或“乙”）为发电机模型；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠???????? ??实现的。
20、标有“220V、40W”“220V、120W”甲、乙两盏灯泡，其灯丝用相同长度的钨丝制成，则灯丝较粗的是______灯，若把它们串联在同一电路中，较亮的是______灯。
21、一台空调的说明书中主要数据如表，请回答：
（1）空调应选 ___________________ 孔插座（选“两”或“三”）。
（2）空调连续正常制冷60min消耗的电能 ____________________________ kWh。
22、在如图甲所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体________。
（第22题图） （第22题图）
23、在如图所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿 （填：水平或竖直）方向运动，则灵敏电流计的指针将发生偏转。此实验是将 能转化成_____能的过程。
24、在图丙所示实验中，闭合开关，用外力使导体ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分应用的物理原理是????? ?，乙部分产生的现象与?????? 的工作原理相似。
三、探究题（每空3分，共39分）
25、如图是探究“电流产生的热量与哪些因素有关”的装置。
（1）电流产生热量的多少不易直接测量。因此，在这个实验中是通过 显
示电流产生热量的多少的；
（2）图1中在两个密闭容器中装有质量 （选填“相等”或“不等”）的空气，并各放置一根阻值不同的电阻丝，此装置可研究电流产生的热量与 的关系；通电一段时间后观察到左边液柱明显低于右边，则可得出的结论是 ；
（3）为了探究电流产生的热量与电流大小的关系设计了如图2所示的电路，右密闭容器中电阻
R2的大小是10Ω，通电相同的时间，设R1，R2，R3产生的热量分别是Q1，Q2，Q3，则Q1，Q2，Q3的大小关系是 。
26、小林同学想探究小灯泡的额定功率，他发现小灯泡上标有“3.8Ⅴ”的字样，其他都模糊不清了。
（1）如图甲所示是他连接的电路图，经检查发现电路接线有误，只需做一处改动就可以进行实验。请在错的导线上打“×”，并改正；
（2）实验时，小林连接好最后一根导线，灯泡立即发出耀眼的光并很快就熄灭．检查后发现连接正确，请你找出实验中两个操作不当之处：① ；
② ；
（3）实验时，当电压表的示数为3.8Ⅴ时，电流表的示数如图乙所示，则该小灯泡的额定电流为
A，额定功率为 W。
（4）小林认为应进行多次测量取平均值会更准确。请评价小林的说法：
。
四、简答题（第27、28、30题各9分，第29题8分，第31题8分，第32题12分，共55分）
27、电阻R1、R2并联后接在电源两端，电源电压为6V。R1的阻值为12Ω，通过R2的电流为0.3A，则R2的阻值为 ? Ω，通过干路的电流为 ? A，10s内电流通过R2产生的热量为?????? ?J。
28、一只电热水壶的铭牌上标着“220V??1100W”的字样.
(1)它正常工作时，电流是 ；
(2)如果每天使用1h，一个月用电 千瓦时（按30天计算）；
(3)若该地该时电费为0.5元/kwh，则一个月该用户需要付电费 元。
29、如图所示，电路中电源的电压是9?V，小灯泡是“6?V?3?W”，滑动变阻器滑动片P从M移到N时，连入电路的变阻器的电阻值从0变到12Ω。
（1）当滑片P停在N端时，电压表的读数是4.5?V，这时电流表的读数应是多少？
（2）小灯泡正常发光时，滑动变阻器连入电路中的电阻应是多少？
30、下表是某品牌电动自行车的一些主要技术参数：
若质量是60kg的人骑该车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍。求：
最高车速 ≤30km/h 一次充电连续行驶里程 50km
蓄电池工作电压 36V 充电时间 8h
一次充电耗电量 0.6kwh 电动机效率 75%
质 量 40kg 最大骑行噪声 ≤62dB
（1）电动机牵引力做功的功率；
（2）行驶10分钟，电动机对自行车做的功；
（3）行驶10分钟，电动机消耗的电能。
31、通常情况下，电源内部也有电阻，称为电源内阻，我们可以把电源看成由一个电压为U．电阻为0的理想电源与一个阻值为r的电阻串联而成，如图所示，已知一种干电池单节电压U=1.5V，内阻r=1Ω．用这样的电池给“6V 3W”的小灯泡供电。（不考虑温度对灯泡灯丝电阻的影响）
（1）小灯泡的电阻是多少？
（2）若有4节这样的干电池给小灯泡供电．小灯泡的实际功率是多少？（保留两位小数）
（3）用干电池给小灯泡长时间供电后，干电池内阻变大，而总电压是基本不变的，试分析干电池
的输出电压如何变化？
32、如图为一台有3个工作档位的电热水器的工作原理图。从说明书上获得该热水器有3个功率，分别为1210W、200W、121W，工作电压为110V。小明同学把该热水器接在110V的电路两端，拨动开关S至高温档让电热水器工作10分钟。求：
（1）10分钟内在高温档时电热水器消耗的电能为多少度？
（2）10分钟内在低温档时电热水器产生的热量，如果全部被比热容为1.21×103J/（kg?℃）的某
种液体吸收，已知液体质量为2kg，求液体温度升高了多少度？
（3）由电热水器电路图和功率信息请计算出R2的阻值。
33、如图（a）所示的电路中，电源电压为6V且保持不变，滑动变阻器R1标有“100Ω?2A”字样．闭合开关S后，电流表A1和A2的示数分别如图（b）所示。求：
（1）电流表的读数分别为多少？滑动变阻器是否达到最大值？
（2）流过电阻R2中的电流和电阻R2阻值；
（3）通电10s，电流通过电阻R2所做的功W2；
（4）此时电阻R1的电功率P1；
（5）在移动滑动变阻器R1的滑片P时，是否存在使两个电流表指针偏离零刻度的角度恰好相同的情况？如果存在，请求出此时变阻器R1消耗的电功率P1′；如果不存在，请说明理由。
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D C B D C A B A
题号 11 12 13 14 15
答案 C B A B D
二、填空题
16、0.9 8 17、484 40
18、10Ω， 6V 19、乙 换向器
20、乙 甲 21、（1）三 （2）1.32kwh
22、有力的作用 23、水平； 机械 电
24、 电磁感应 ?电动机（或扬声器）
三、探究题
25、（1）U形管内液柱的高度差；（2）相等；电阻大小；电流和通电时间一定时，电阻越大，电流产生的热量越多；（3）10Ω；Q1＞Q3＞Q2
26、（1）电路图如图所示；
（2）连接电路时开关没有断开；滑动变阻器滑片没有移到阻值最大处；
（3）0.24； 0.9 12；
（4）该实验不需要求平均值．
四、简答题
27、20? 0.8? 18
28、（1）5A （2）33kwh （3）16.5
29、（1）当滑片P停在N端时，电压表的读数是4.5?V，这时电流表的读数应是0.375A；
（2）小灯泡正常发光时，滑动变阻器连入电路中的电阻应是6Ω。
30、（1）120W （2）7.2×104J （3）9.6×104J
31、（1）小灯泡的电阻是12Ω；
（2）若有4节这样的干电池给小灯泡供电，小灯泡的实际功率是1.69W；
（3）用干电池给小灯泡长时间供电后，干电池的输出电压变小。
32、（1）10分钟内在高温档时电热水器消耗的电能为0.2度；
（2）液体温度升高了60℃；
（3）R2的阻值为50.5Ω。
33、（1）电流表的读数分别为0.4A、1.2A，滑动变阻器没有达到最大值；
（2）流过电阻R2中的电流和电阻R2阻值为7.5Ω；
（3）通电10s，电流通过电阻R2所做的功48J；
（4）此时电阻R1的电功率为2.4W；
（5）在移动滑动变阻器R1的滑片P时，存在使两个电流表指针偏离零刻度的角度恰好相同的情况，此时变阻器R1消耗的电功率为1.2W。
