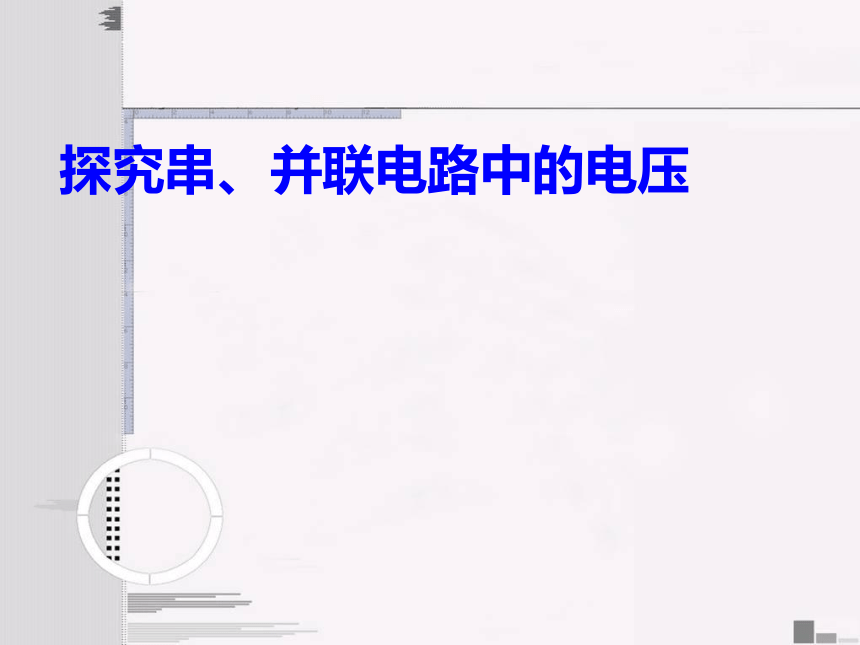

探究串、并联电路中的电压
[课前复习]
1、电压的作用是 .
2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.
3、一节干电池的电压为____伏。
4、家庭正常照明电路的电压是______伏.
5、人体的安全电压应不高于_____伏.
6、一节蓄电池的电压为____伏
使自由电荷定向移动形成电流
U
伏特
V
1.5
220
36
2

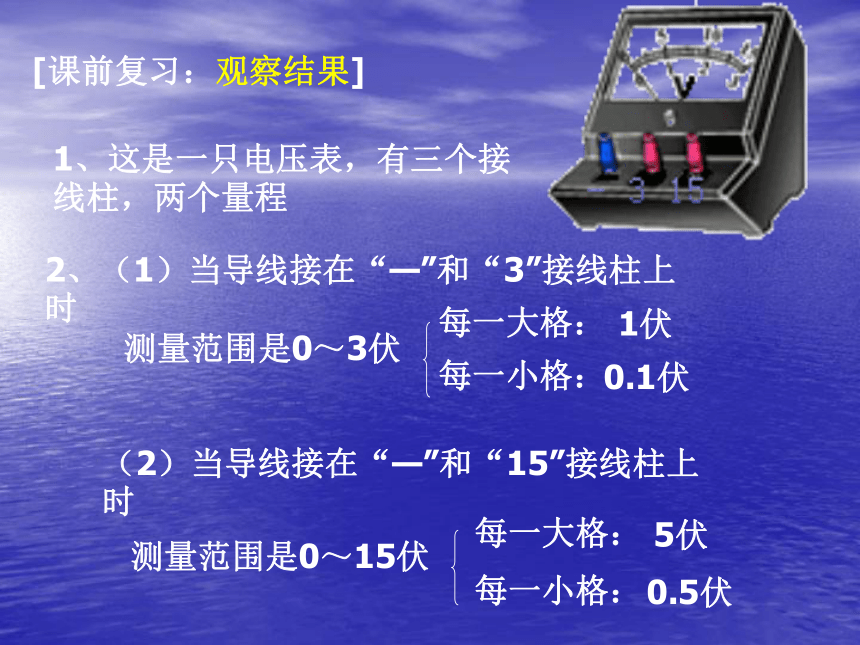

[课前复习：观察结果]
1、这是一只电压表，有三个接线柱，两个量程
2、（1）当导线接在“—”和“3”接线柱上时
测量范围是0～3伏
每一大格：
1伏
每一小格：
0.1伏
（2）当导线接在“—”和“15”接线柱上时
测量范围是0～15伏
每一大格：
每一小格：
5伏
0.5伏

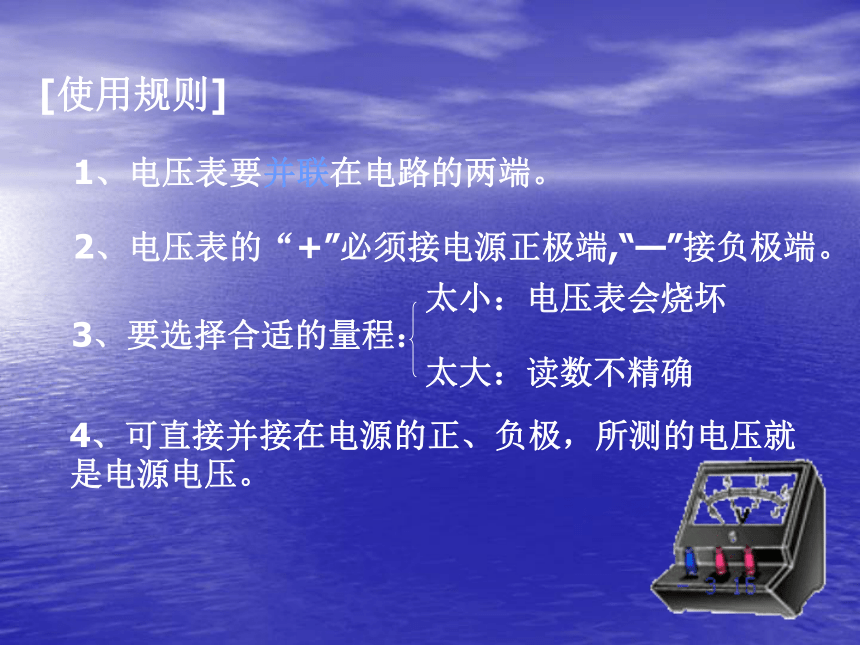

[使用规则]
1、电压表要并联在电路的两端。
2、电压表的“+”必须接电源正极端,“—”接负极端。
3、要选择合适的量程：
太小：电压表会烧坏
太大：读数不精确
4、可直接并接在电源的正、负极，所测的电压就是电源电压。

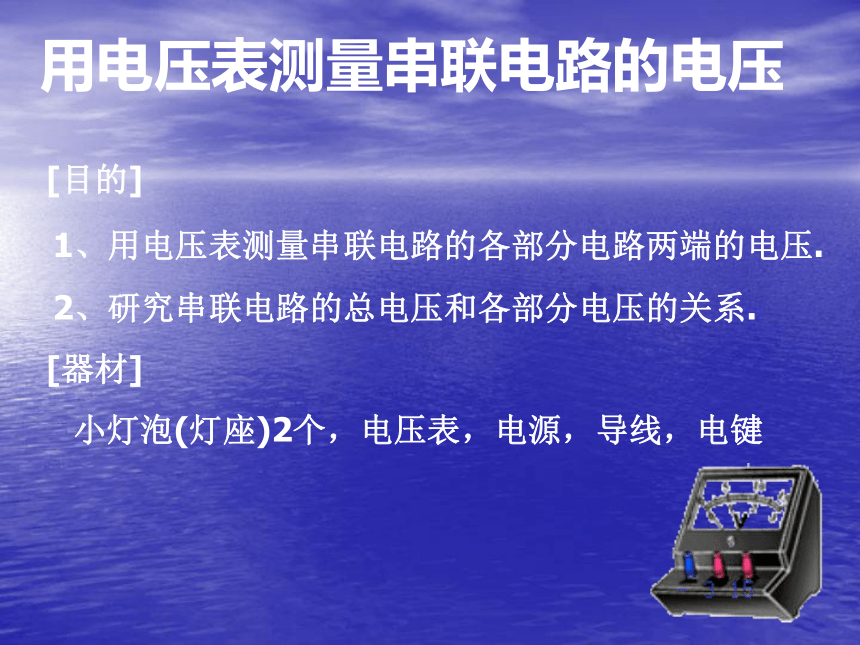

用电压表测量串联电路的电压
[目的]
1、用电压表测量串联电路的各部分电路两端的电压.
2、研究串联电路的总电压和各部分电压的关系.
[器材]
小灯泡(灯座)2个，电压表，电源，导线，电键
用电压表测量串联电路的电压
[步骤]
2、设计电路图并连接实物图，使两个小灯泡连接成串联电路。

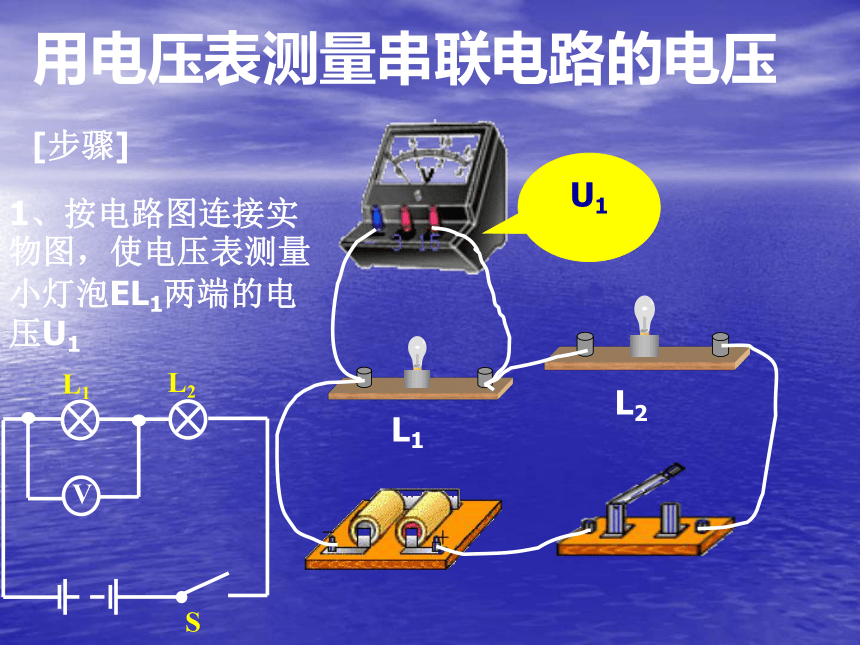

用电压表测量串联电路的电压
[步骤]
1、按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1
L1
L2
U1
V
L2
L1
S
用电压表测量串联电路的电压
[步骤]
1、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2
L1
L2
U2
V
L2
L1
S
用电压表测量串联电路的电压
[步骤]
1、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压U
L1
L2
U
L2
L1
V
S
用电压表测量串联电路的电压
[结果]
串联电路的电压
U1=_______U2=_______U=_______
实验表明
串联电路两端的总电压等于各部分电路两端电压的和.
串联电路 U=U1+U2
用电压表测量并联电路电压
[目的]
1、用电压表测量并联电路的各支路两端电压.
2、研究并联电路的各支路两端电压的关系.
[器材]
小灯泡(灯座)2个，电压表，电源，导线，电键
用电压表测量并联电路的电压
[步骤]
1、设计电路图并连接实物图，使两个小灯泡连接成并联电路
用电压表测量并联电路的电压
[步骤]
1、按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1
L1
L2
U1
用电压表测量并联电路的电压
[步骤]
1、按电路图连接实物图，使电压表测量小灯泡EL2两端的电压U2。
L1
L2
U2
用电压表测量并联电路的电压
[步骤]
1、按电路图连接实物图，使电压表测量干路两端的电压U
L1
L2
U
用电压表测量并联电路的电压
[结果]
并联电路的电压
U1=_______U2=_______U=_______
实验表明:
并联电路的各支路两端的电压相等.
并联电路 U1=U2=U
用电压表测量并联电路的电压
[总结]
