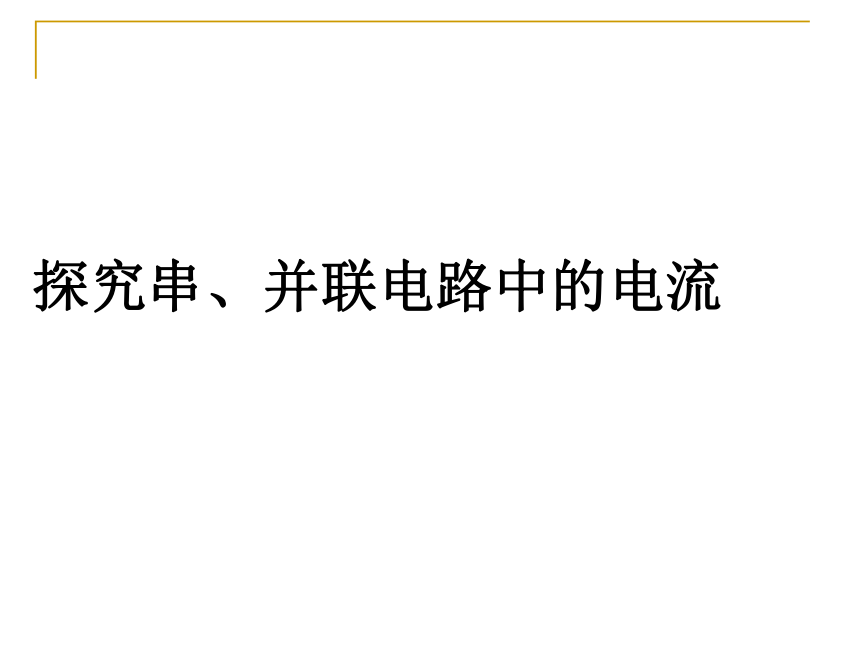

探究串、并联电路中的电流

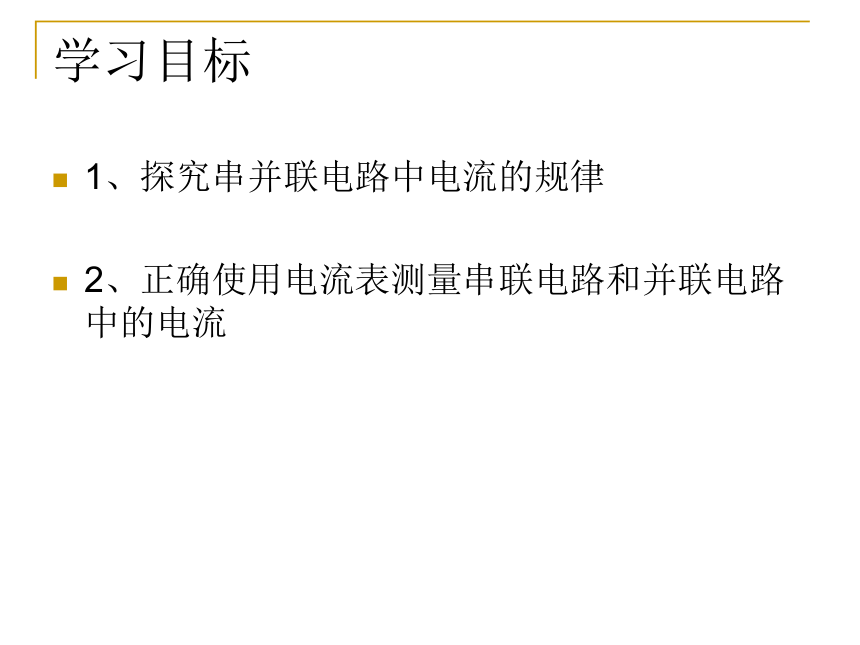

学习目标
1、探究串并联电路中电流的规律
2、正确使用电流表测量串联电路和并联电路中的电流

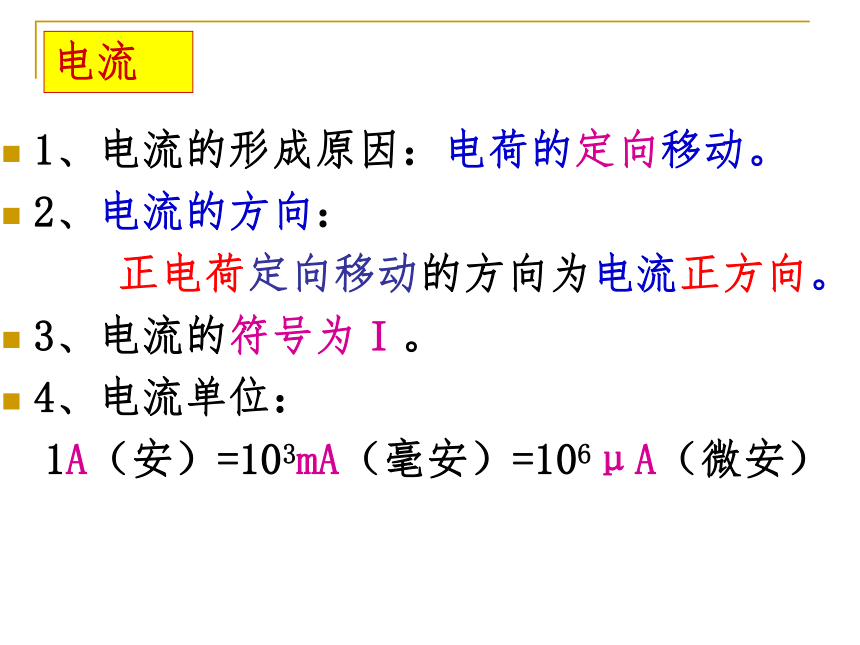

电流
1、电流的形成原因：电荷的定向移动。
2、电流的方向：
正电荷定向移动的方向为电流正方向。
3、电流的符号为Ｉ。
4、电流单位：
1A（安）=103mA（毫安）=106μA（微安）
4、不允许将电流表直接接到电源的两极。
5、选择合适的量程。（试触法）
3、要“+”进 “－”出。
2、电流表要串联在电路中。
1、使用前一定要校零。
电流表使用：

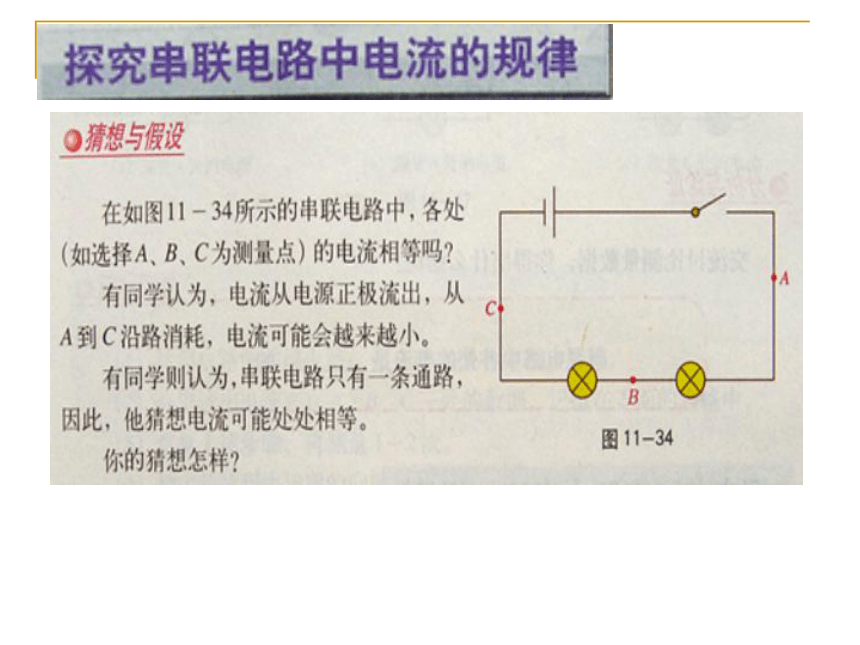

L1
L2
S
+
－
a
b
c
串联电路
I= Ia = Ib = Ic
串联电路中
各处电流相等
观测对象
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
测量结果
第一次
第二次
1.为了测量电路图中通过灯泡L1的电流，电流表应该接在右图中的哪一个位置（　 ）
A、只能在A点　 B、只能在B点　
C、只能在C点　 D、A、B、C三点都可以
Ic
Ia
Ib
L1
L2
+
－
并联电路
Ic= Ia + Ib
并联电路干路中的电流等于各支路中电流之和
观测对象
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
测量结果
第一次
第二次
⑥
①
②
③
④
⑤
想一想：
如果要测量电铃中的电流，应该怎么做？
找错误
2.如图所示的电路图中，电流表A3的读数是0．52A，表A2的读数是0．24A，则表A1的读数是___________。
0.28A
3.根据图所示的电路，在由方框内画出电路图，并标明电流表的正、负接线柱。当开关闭合后，电流表A1的示数为0．25安，通过灯L1的电流为___________安，电流表A2的示数为0．47安，通过灯L2的电流为_________安。
0.25A
0.22A
4、两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（　 ）
A、这两只灯泡一定是串联的　
B、这两只灯泡一定是并联的
C、这两只灯泡可能是串联的　
D、这两只灯泡可能是并联的
A
