2020年高考物理真题分类汇编 精编精析 磁场（含解析）

中小学教育资源及组卷应用平台
磁场

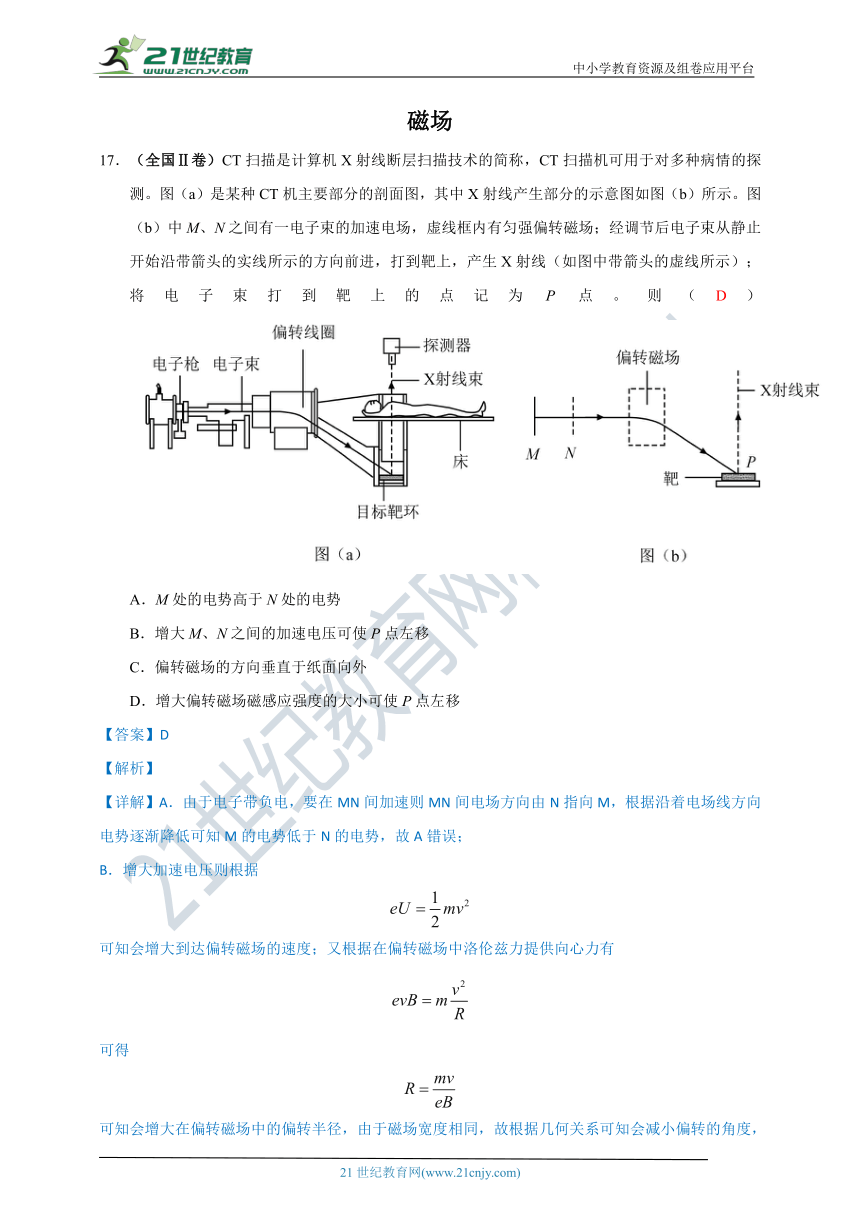

17．（全国Ⅱ卷）CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图（a）是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图（b）所示。图（b）中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线（如图中带箭头的虚线所示）；将电子束打到靶上的点记为P点。则（D）
A．M处的电势高于N处的电势
B．增大M、N之间的加速电压可使P点左移
C．偏转磁场的方向垂直于纸面向外
D．增大偏转磁场磁感应强度的大小可使P点左移
【答案】D
【解析】
【详解】A．由于电子带负电，要在MN间加速则MN间电场方向由N指向M，根据沿着电场线方向电势逐渐降低可知M的电势低于N的电势，故A错误；
B．增大加速电压则根据
可知会增大到达偏转磁场的速度；又根据在偏转磁场中洛伦兹力提供向心力有
可得
可知会增大在偏转磁场中的偏转半径，由于磁场宽度相同，故根据几何关系可知会减小偏转的角度，故P点会右移，故B错误；
C．电子在偏转电场中做圆周运动，向下偏转，根据左手定则可知磁场方向垂直纸面向里，故C错误；
D．由B选项的分析可知，当其它条件不变时，增大偏转磁场磁感应强度会减小半径，从而增大偏转角度，使P点左移，故D正确。
故选D。

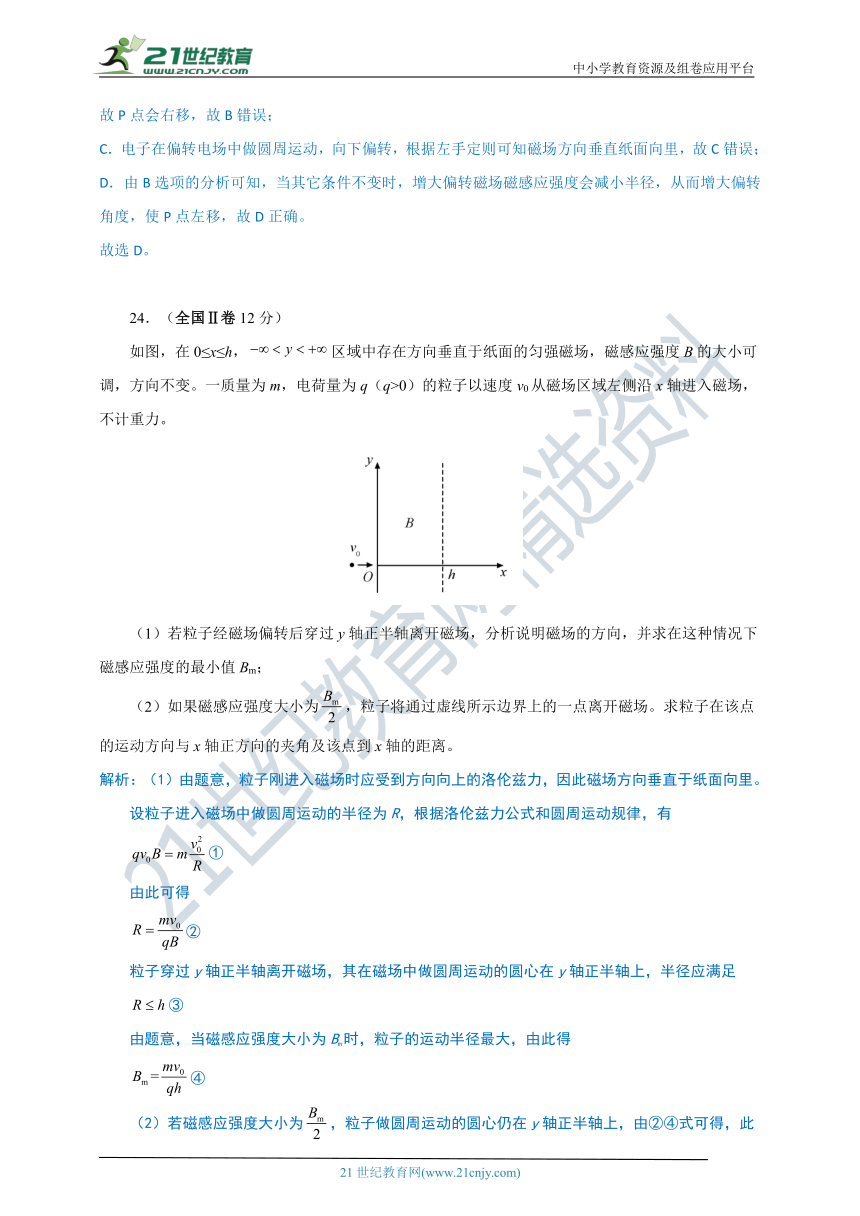

24．（全国Ⅱ卷12分）
如图，在0≤x≤h，区域中存在方向垂直于纸面的匀强磁场，磁感应强度B的大小可调，方向不变。一质量为m，电荷量为q（q>0）的粒子以速度v0从磁场区域左侧沿x轴进入磁场，不计重力。
（1）若粒子经磁场偏转后穿过y轴正半轴离开磁场，分析说明磁场的方向，并求在这种情况下磁感应强度的最小值Bm；
（2）如果磁感应强度大小为，粒子将通过虚线所示边界上的一点离开磁场。求粒子在该点的运动方向与x轴正方向的夹角及该点到x轴的距离。
解析：（1）由题意，粒子刚进入磁场时应受到方向向上的洛伦兹力，因此磁场方向垂直于纸面向里。设粒子进入磁场中做圆周运动的半径为R，根据洛伦兹力公式和圆周运动规律，有
①
由此可得
②
粒子穿过y轴正半轴离开磁场，其在磁场中做圆周运动的圆心在y轴正半轴上，半径应满足
③
由题意，当磁感应强度大小为Bm时，粒子的运动半径最大，由此得
④
（2）若磁感应强度大小为，粒子做圆周运动的圆心仍在y轴正半轴上，由②④式可得，此时圆弧半径为⑤

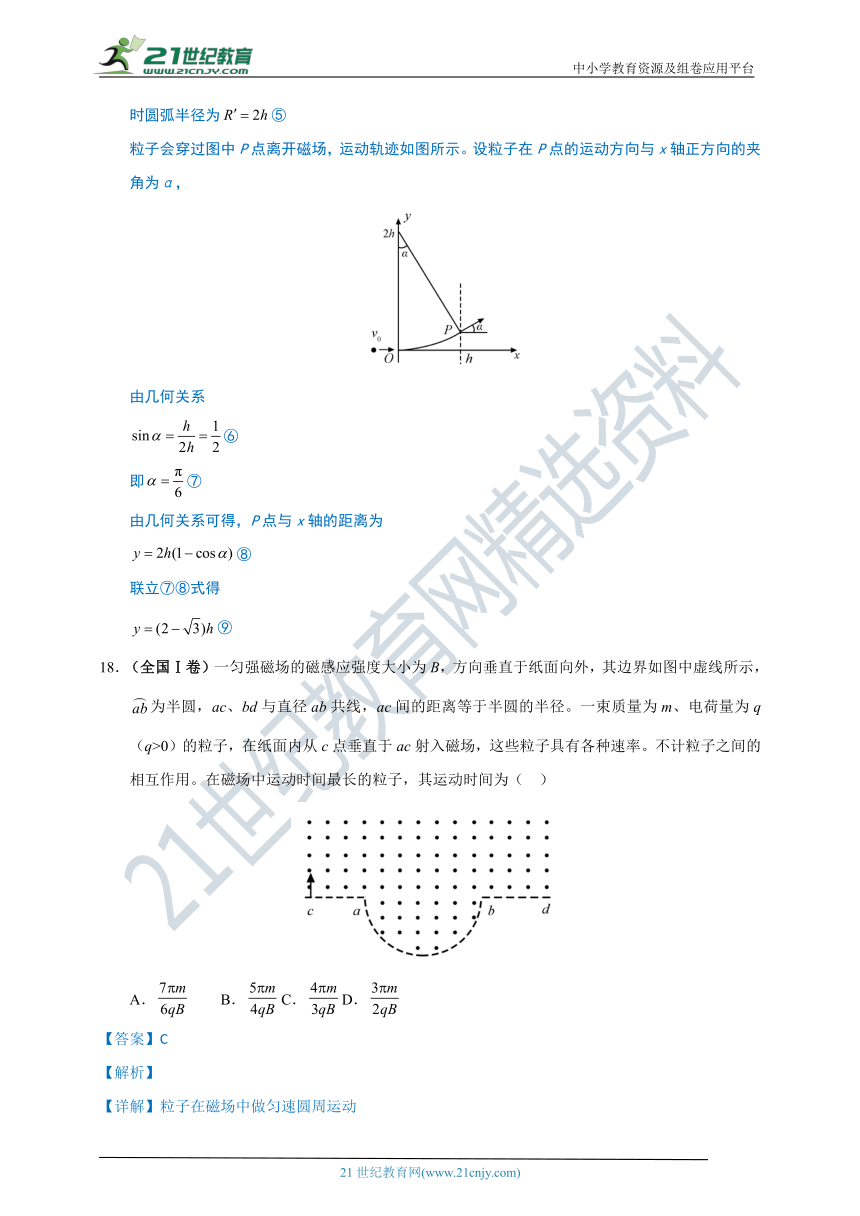

粒子会穿过图中P点离开磁场，运动轨迹如图所示。设粒子在P点的运动方向与x轴正方向的夹角为α，
由几何关系
⑥
即⑦
由几何关系可得，P点与x轴的距离为
⑧
联立⑦⑧式得
⑨
18．（全国Ⅰ卷）一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径。一束质量为m、电荷量为q（q>0）的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率。不计粒子之间的相互作用。在磁场中运动时间最长的粒子，其运动时间为（
）
A．
B．
C．
D．
【答案】C
【解析】

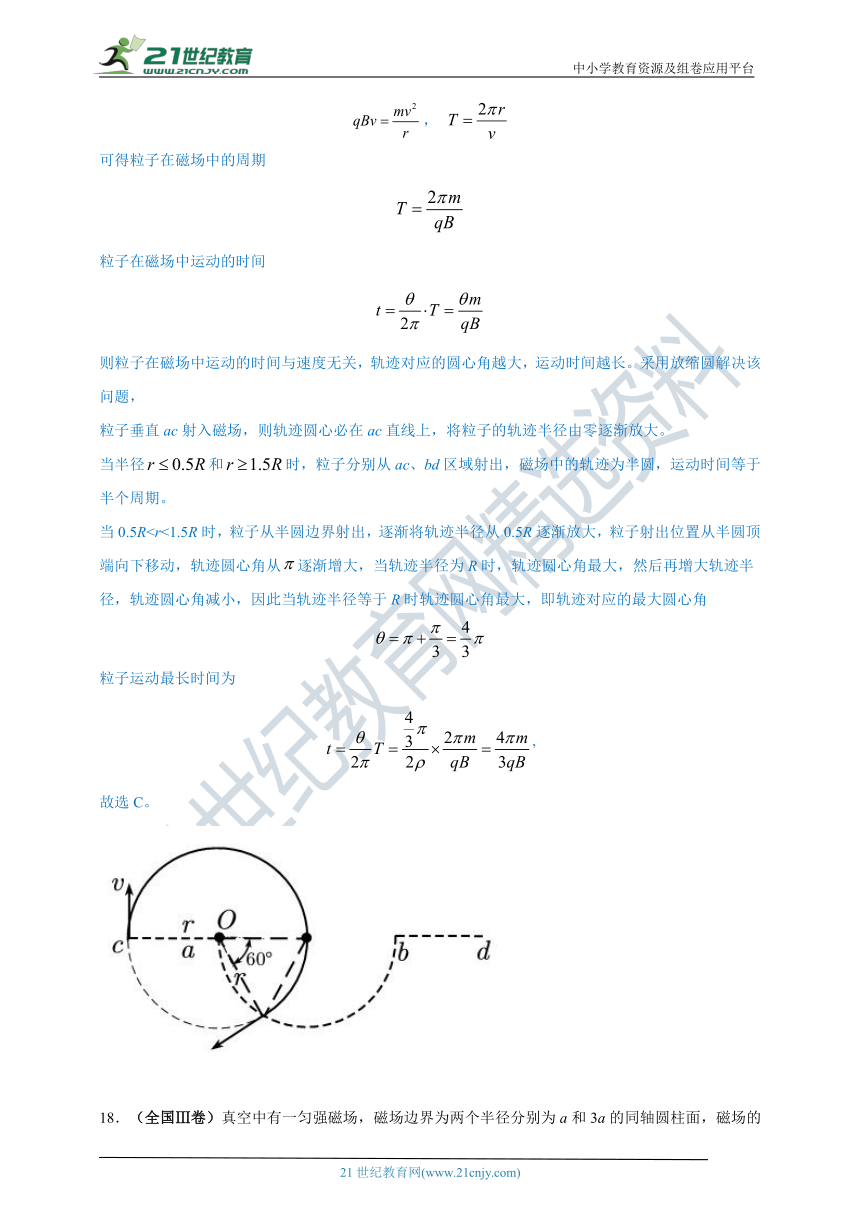

【详解】粒子在磁场中做匀速圆周运动
，
可得粒子在磁场中的周期
粒子在磁场中运动的时间
则粒子在磁场中运动的时间与速度无关，轨迹对应的圆心角越大，运动时间越长。采用放缩圆解决该问题，
粒子垂直ac射入磁场，则轨迹圆心必在ac直线上，将粒子的轨迹半径由零逐渐放大。
当半径和时，粒子分别从ac、bd区域射出，磁场中的轨迹为半圆，运动时间等于半个周期。
当0.5R粒子运动最长时间为
,
故选C。

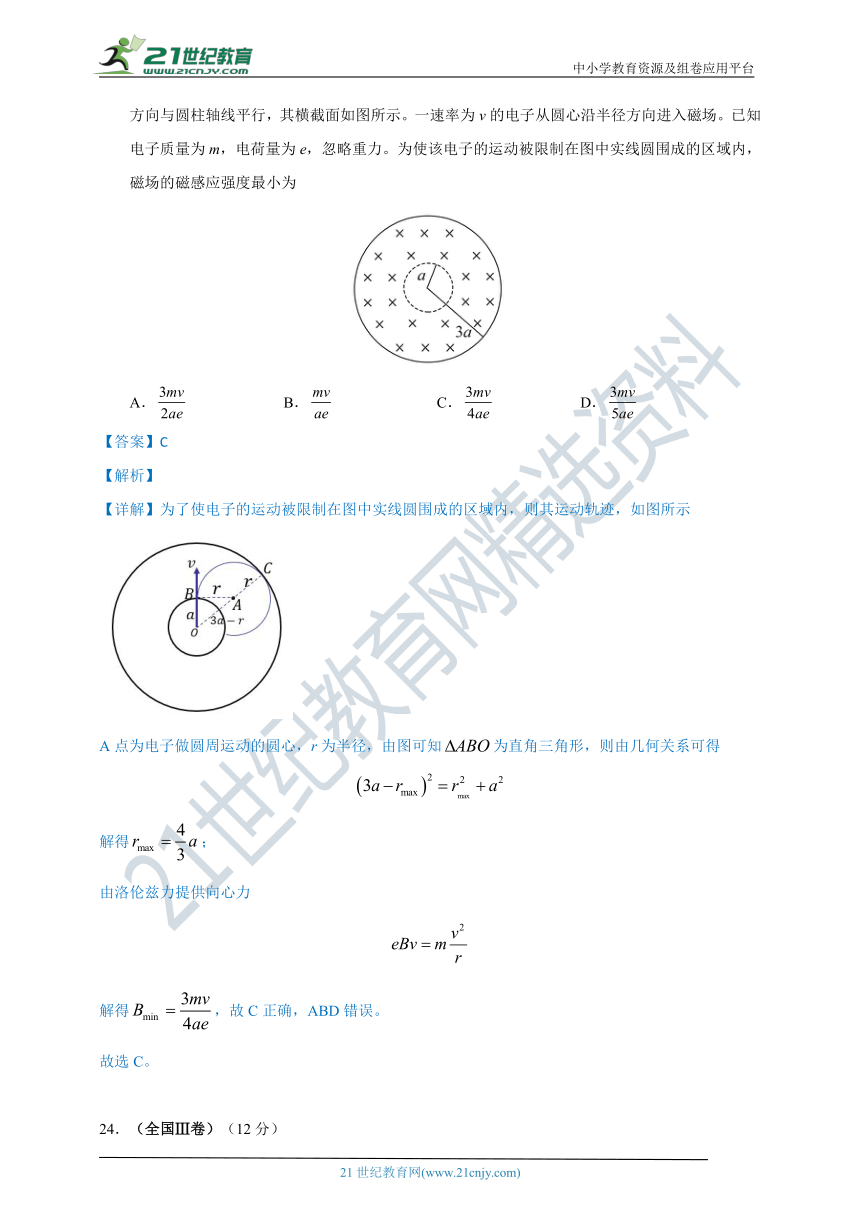

18．（全国Ⅲ卷）真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m，电荷量为e，忽略重力。为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为
A．
B．
C．
D．
【答案】C
【解析】
【详解】为了使电子的运动被限制在图中实线圆围成的区域内，则其运动轨迹，如图所示
A点为电子做圆周运动的圆心，r为半径，由图可知为直角三角形，则由几何关系可得
解得；
由洛伦兹力提供向心力
解得，故C正确，ABD错误。
故选C。
24．（全国Ⅲ卷）（12分）
如图，一边长为l0的正方形金属框abcd固定在水平面内，空间存在方向垂直于水平面、磁感应强度大小为B的匀强磁场。一长度大于的均匀导体棒以速率v自左向右在金属框上匀速滑过，滑动过程中导体棒始终与ac垂直且中点位于ac上，导体棒与金属框接触良好。已知导体棒单位长度的电阻为r，金属框电阻可忽略。将导体棒与a点之间的距离记为x，求导体棒所受安培力的大小随x（）变化的关系式。
解析：当导体棒与金属框接触的两点间棒的长度为l时，由法拉第电磁感应定律知，导体棒上感应电动势的大小为
①
由欧姆定律，流过导体棒的感应电流为
②
式中，R为这一段导体棒的电阻。按题意有
③
此时导体棒所受安培力大小为
④
由题设和几何关系有
⑤
联立①②③④⑤式得
⑥
7.（天津卷）如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角。粒子经过磁场偏转后在N点（图中未画出）垂直穿过x轴。已知，粒子电荷量为q，质量为m，重力不计。则（
）
A.
粒子带负电荷
B.
粒子速度大小为
C.
粒子在磁场中运动的轨道半径为a
D.
N与O点相距
【答案】AD
【解析】
【详解】A．粒子向下偏转，根据左手定则判断洛伦兹力，可知粒子带负电，A正确；
BC．粒子运动的轨迹如图
由于速度方向与y轴正方向的夹角，根据几何关系可知
，
则粒子运动的轨道半径为
洛伦兹力提供向心力
解得
BC错误；
D．与点的距离为
D正确。
故选AD。
9.（浙江卷）特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流和，。a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方。不考虑地磁场的影响，则（　　）
A.
b点处的磁感应强度大小为0
B.
d点处的磁感应强度大小为0
C.
a点处的磁感应强度方向竖直向下
D.
c点处磁感应强度方向竖直向下
【答案】C
【解析】
【详解】A．通电直导线周围产生磁场方向由安培定判断，如图所示
在b点产生的磁场方向向上，在b点产生的磁场方向向下，因为
即
则在b点的磁感应强度不为零，A错误；
BCD．如图所示，d点处的磁感应强度不为零，a点处的磁感应强度竖直向下，c点处的磁感应强度竖直向上，BD错误，C正确。
故选C。
23.（浙江卷）某种离子诊断测量简化装置如图所示。竖直平面内存在边界为矩形、方向垂直纸面向外、磁感应强度大小为B的匀强磁场，探测板平行于水平放置，能沿竖直方向缓慢移动且接地。a、b、c三束宽度不计、间距相等的离子束中的离子均以相同速度持续从边界水平射入磁场，b束中的离子在磁场中沿半径为R的四分之一圆弧运动后从下边界竖直向下射出，并打在探测板的右边缘D点。已知每束每秒射入磁场的离子数均为N，离子束间的距离均为，探测板的宽度为，离子质量均为m、电荷量均为q，不计重力及离子间的相互作用。
(1)求离子速度v的大小及c束中的离子射出磁场边界时与H点的距离s；
(2)求探测到三束离子时探测板与边界的最大距离；
(3)若打到探测板上的离子被全部吸收，求离子束对探测板的平均作用力的竖直分量F与板到距离L的关系。
【答案】(1)，0.8R；(2)；(3)当时：；当时：；当时：
【解析】
【详解】(1)离子在磁场中做圆周运动
得粒子的速度大小
令c束中的离子运动轨迹对应的圆心为O，从磁场边界边的Q点射出，则由几何关系可得
，
(2)a束中的离子运动轨迹对应的圆心为O’，从磁场边界边射出时距离H点的距离为x，由几何关系可得
即a、c束中的离子从同一点Q射出，离开磁场的速度分别于竖直方向的夹角为、，由几何关系可得
探测到三束离子，则c束中离子恰好达到探测板的D点时，探测板与边界的距离最大，
则
(3)a或c束中每个离子动量的竖直分量
当时所有离子都打在探测板上，故单位时间内离子束对探测板的平均作用力
当时，
只有b和c束中离子打在探测板上，则单位时间内离子束对探测板的平均作用力为
当时，
只有b束中离子打在探测板上，则单位时间内离子束对探测板的平均作用力为
17.（山东卷）某型号质谱仪的工作原理如图甲所示。M、N为竖直放置的两金属板，两板间电压为U，Q板为记录板，分界面P将N、Q间区域分为宽度均为d的I、Ⅱ两部分，M、N、P、Q所在平面相互平行，a、b为M、N上两正对的小孔。以a、b所在直线为z轴，
向右为正方向，取z轴与Q板的交点O为坐标原点，以平行于Q板水平向里为x轴正方向，竖直向上为y轴正方向，建立空间直角坐标系Oxyz。区域I、Ⅱ内分别充满沿x轴正方向的匀强磁场和匀强电场，磁感应强度大小、电场强度大小分别为B和E。一质量为m，电荷量为+q的粒子，从a孔飘入电场（初速度视为零），经b孔进入磁场，过P面上的c点（图中未画出）进入电场，最终打到记录板Q上。不计粒子重力。
(1)求粒子在磁场中做圆周运动的半径R以及c点到z轴的距离L；
(2)求粒子打到记录板上位置的x坐标；
(3)求粒子打到记录板上位置的y坐标（用R、d表示）；
(4)如图乙所示，在记录板上得到三个点s1、s2、s3，若这三个点是质子、氚核、氦核的位置，请写出这三个点分别对应哪个粒子（不考虑粒子间的相互作用，不要求写出推导过程）。
【答案】(1)；(2)；(3)；(4)s1、s2、s3分别对应氚核、氦核、质子的位置
【解析】
【详解】(1)设粒子经加速电场到b孔的速度大小为v，粒子在区域I中，做匀速圆周运动对应圆心角为α，在M、N两金属板间，由动能定理得
qU=mv2
①
在区域I中，粒子做匀速圆周运动，磁场力提供向心力，由牛顿第二定律得
②
联立①②式得
③
由几何关系得
④
⑤
⑥
联立①②④式得
⑦
(2)设区域Ⅱ中粒子沿z轴方向的分速度为vz，沿x轴正方向加速度大小为a，位移大小为x，运动时间为t，由牛顿第二定律得
qE=ma
⑧
粒子在z轴方向做匀速直线运动，由运动合成与分解的规律得
⑨
⑩
粒子在x方向做初速度为零的匀加速直线运动，由运动学公式得
?
联立①②⑤⑧⑨⑩?式得
?
(3)设粒子沿y方向偏离z轴的距离为y，其中在区域Ⅱ中沿y方向偏离的距离为y'，由运动学公式得
y'=vtsinα
?
由题意得
y=L+y'
?
联立①④⑥⑨⑩??式
?
(4)s1、s2、s3分别对应氚核、氦核、质子的位置。
23.（江苏卷）空间存在两个垂直于平面的匀强磁场，y轴为两磁场的边界，磁感应强度分别为、。甲、乙两种比荷不同的粒子同时从原点O沿x轴正向射入磁场，速度均为v。甲第1次、第2次经过y轴的位置分别为P、Q，其轨迹如图所示。甲经过Q时，乙也恰好同时经过该点。已知甲的质量为m，电荷量为q。不考虑粒子间的相互作用和重力影响。求：
(1)Q到O的距离d；
(2)甲两次经过P点的时间间隔；
(3)乙的比荷可能的最小值。
【答案】(1)；(2)；(3)
【解析】
【详解】(1)带电粒子在磁场中做匀速圆周运动，由洛伦兹力提供向心力，由
得，
，
Q、O的距离为：
(2)由(1)可知，完成一周期运动上升的距离为d，粒子再次经过P，经过N个周期，
所以，再次经过P点的时间为
由匀速圆周运动的规律得，
绕一周的时间为：
解得：
所以，再次经过P点的时间为
两次经过P点时间间隔为：
解得：
(3)由洛伦兹力提供向心力，由
得，
若乙粒子从第一象限进入第二象限的过程中与甲粒子在Q点相遇，则：
结合以上式子，n无解。
若乙粒子从第二象限进入第一象限的过程中与甲离子在Q点相遇，则：
计算可得
（n=1，2，3……）
由于甲乙粒子比荷不同，则n=2时，乙的比荷最小，为
