2020年高考真题分类汇编 精编精析 恒定电流（含解析)

中小学教育资源及组卷应用平台
恒定电流

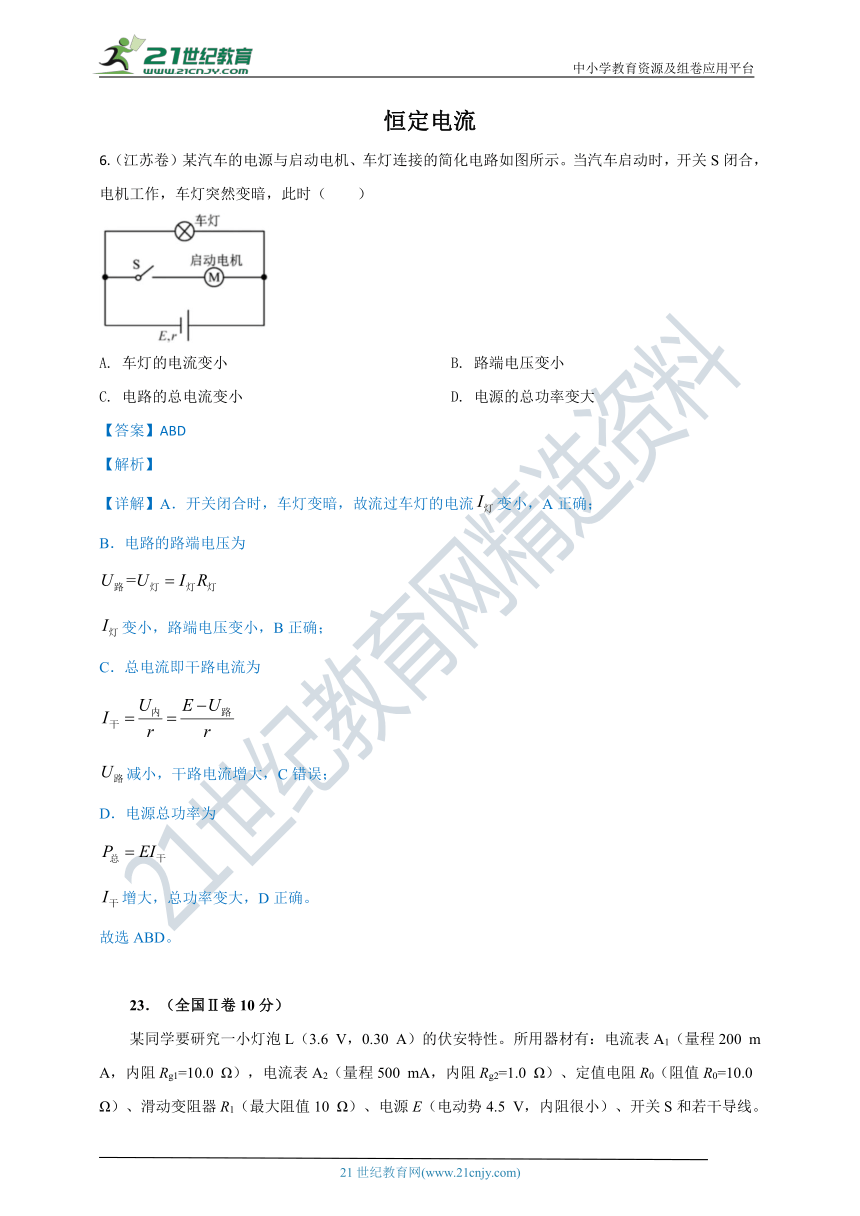

6.（江苏卷）某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时（　　）
A.
车灯的电流变小
B.
路端电压变小
C.
电路的总电流变小
D.
电源的总功率变大
【答案】ABD
【解析】
【详解】A．开关闭合时，车灯变暗，故流过车灯的电流变小，A正确；
B．电路的路端电压为
变小，路端电压变小，B正确；
C．总电流即干路电流为
减小，干路电流增大，C错误；
D．电源总功率为
增大，总功率变大，D正确。
故选ABD。

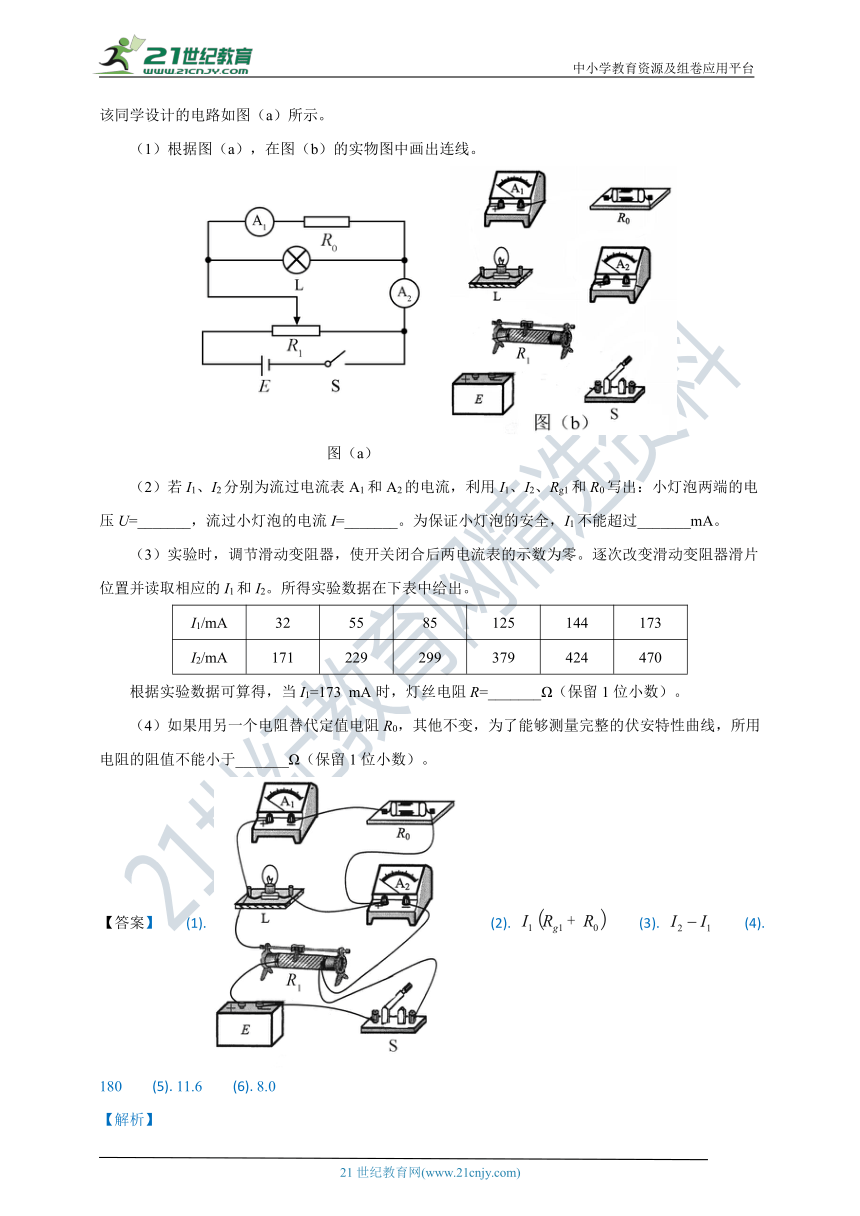

23．（全国Ⅱ卷10分）
某同学要研究一小灯泡L（3.6
V，0.30
A）的伏安特性。所用器材有：电流表A1（量程200
mA，内阻Rg1=10.0
Ω），电流表A2（量程500
mA，内阻Rg2=1.0
Ω）、定值电阻R0（阻值R0=10.0
Ω）、滑动变阻器R1（最大阻值10
Ω）、电源E（电动势4.5
V，内阻很小）、开关S和若干导线。该同学设计的电路如图（a）所示。
（1）根据图（a），在图（b）的实物图中画出连线。
图（a）
（2）若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、Rg1和R0写出：小灯泡两端的电压U=_______，流过小灯泡的电流I=_______。为保证小灯泡的安全，I1不能超过_______mA。
（3）实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变阻器滑片位置并读取相应的I1和I2。所得实验数据在下表中给出。
I1/mA
32
55
85
125
144
173
I2/mA
171
229
299
379
424
470
根据实验数据可算得，当I1=173
mA时，灯丝电阻R=_______Ω（保留1位小数）。
（4）如果用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于_______Ω（保留1位小数）。
【答案】
(1).
(2).
(3).
(4).
180
(5).
11.6
(6).
8.0
【解析】

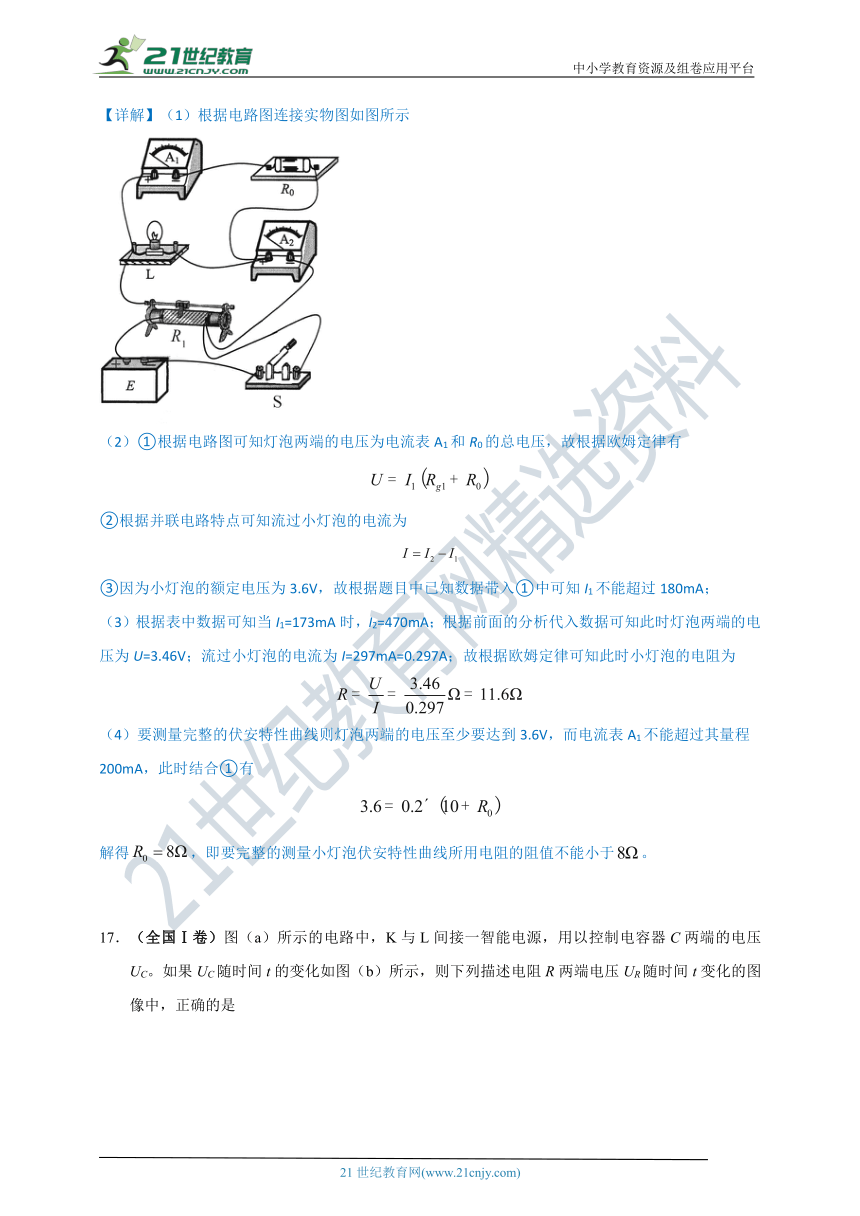

【详解】（1）根据电路图连接实物图如图所示
（2）①根据电路图可知灯泡两端的电压为电流表A1和R0的总电压，故根据欧姆定律有
②根据并联电路特点可知流过小灯泡的电流为
③因为小灯泡的额定电压为3.6V，故根据题目中已知数据带入①中可知I1不能超过180mA；
（3）根据表中数据可知当I1=173mA时，I2=470mA；根据前面的分析代入数据可知此时灯泡两端的电压为U=3.46V；流过小灯泡的电流为I=297mA=0.297A；故根据欧姆定律可知此时小灯泡的电阻为
（4）要测量完整的伏安特性曲线则灯泡两端的电压至少要达到3.6V，而电流表A1不能超过其量程200mA，此时结合①有
解得，即要完整的测量小灯泡伏安特性曲线所用电阻的阻值不能小于。

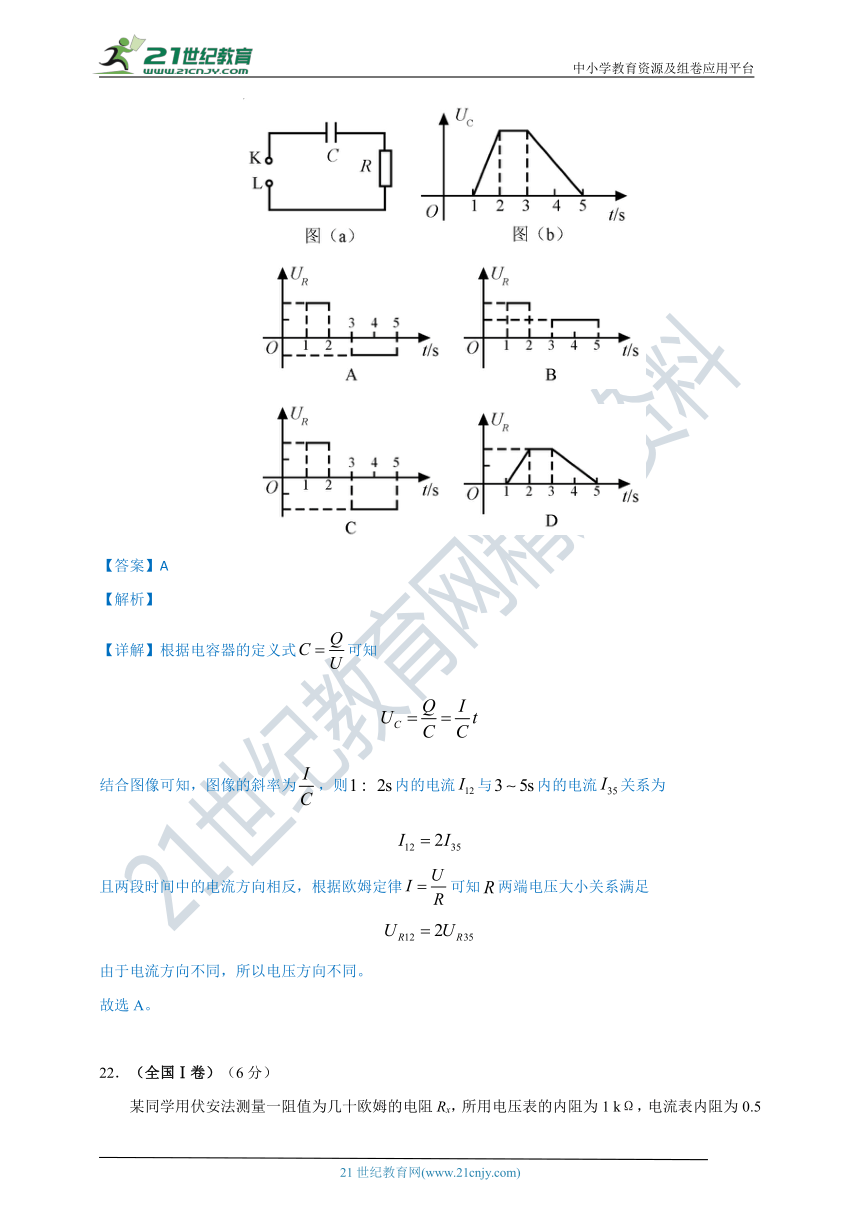

17．（全国Ⅰ卷）图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC。如果UC随时间t的变化如图（b）所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是
【答案】A
【解析】
【详解】根据电容器的定义式可知
结合图像可知，图像的斜率为，则内的电流与内的电流关系为
且两段时间中的电流方向相反，根据欧姆定律可知两端电压大小关系满足
由于电流方向不同，所以电压方向不同。
故选A。

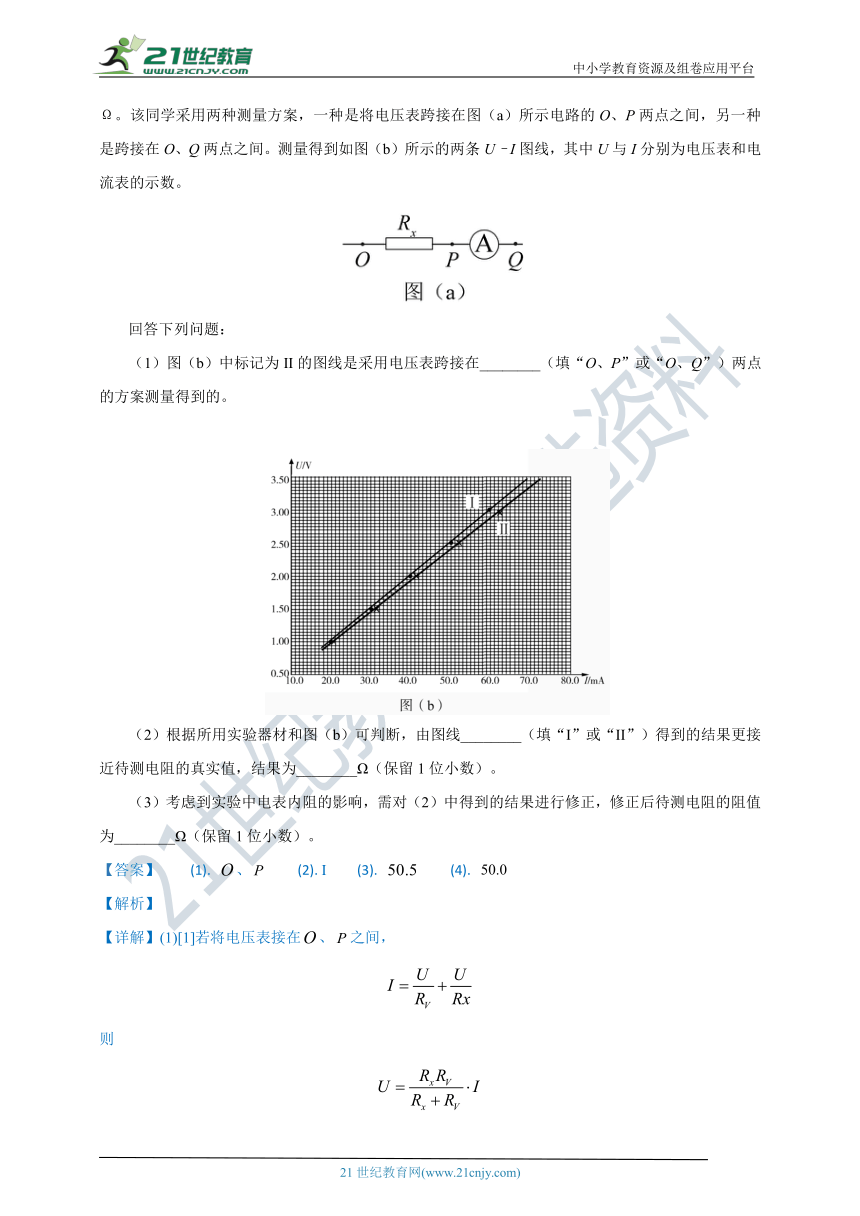

22．（全国Ⅰ卷）（6分）
某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1
kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。
回答下列问题：
（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。
（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。
（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。
【答案】
(1).
、
(2).
I
(3).
(4).
【解析】
【详解】(1)[1]若将电压表接在、之间，
则
根据一次函数关系可知对应斜率为。
若将电压表接在、之间，电流表分压为
根据欧姆定律变形可知
解得
根据一次函数可知对应斜率为，对比图像的斜率可知
所以II图线是采用电压表跨接在、之间。
（2）[2]因为待测电阻为几十欧姆的电阻，通过图像斜率大致估算待测电阻为左右，根据
说明电流表的分压较小，电流表的分流较大，所以电压表应跨接在、之间，所以选择图线I得到的结果较为准确。
[3]根据图像可知
[4]考虑电流表内阻，则修正后的电阻为
23．（全国Ⅲ卷）（9分）
已知一热敏电阻当温度从10
℃升至60
℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系。所用器材：电源E、开关S、滑动变阻器R（最大阻值为20
Ω）、电压表（可视为理想电表）和毫安表（内阻约为100
Ω）。
（1）在答题卡上所给的器材符号之间画出连线，组成测量电路图。
（2）实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和亳安表的示数，计算出相应的热敏电阻阻值。若某次测量中电压表和毫安表的示数分别为5.5
V和3.0
mA，则此时热敏电阻的阻值为________kΩ（保留2位有效数字）。实验中得到的该热敏电阻阻值R随温度t变化的曲线如图（a）所示。
（3）将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2kΩ。由图（a）求得，此时室温为_______℃（保留3位有效数字）。
（4）利用实验中的热敏电阻可以制作温控报警器，其电路的一部分如图（b）所示。图中，E为直流电源（电动势为10
V，内阻可忽略）；当图中的输出电压达到或超过6.0
V时，便触发报警器（图中未画出）报警。若要求开始报警时环境温度为50
℃，则图中_____（填
“R1”或“R2”）应使用热敏电阻，另一固定电阻的阻值应为_____kΩ（保留2位有效数字）。
【答案】
(1).
(2).
1.8
(3).
25.5
(4).
R1
(5).
1.2
【解析】
【详解】(1)滑动变阻器由用分压式，电压表可是为理想表，所以用电流表外接。连线如图
(2)由部分电路欧姆定律得
(3)由该电阻的阻值随温度变化的曲线直接可读得：25.5℃。
(4)①温度升高时，该热敏电阻阻值减小，分得电压减少。而温度高时输出电压要升高，以触发报警，所以R1为热敏电阻。②由图线可知，温度为50℃时，R1
=0.8kΩ，由欧姆定律可得
代入数据解得。
10.（天津卷）某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表
（量程，内阻约为）
电流表
（量程，内阻约）
滑动变阻器
（，额定电流）
待测电池组
（电动势约为，内阻约为）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。（结果均保留两位有效数字）
【答案】
(1).
5
(2).
a
(3).
2.9
(4).
0.80
【解析】
【详解】①[1]因为电源内阻较小，故对于电源来说应该采用电流表外接法，图中采用的是电流表内接；故导线5连接不当，应该从电压表正接线柱接到电流表正接线柱；
②[2]开始实验前应该让滑动变阻器连入电路阻值最大，故应将滑片置于a端；
③[3][4]由图线可知图线与纵轴的交点即为电源电动势，故E=2.9V；图线与横轴的交点为短路电流I=0.50A，故可得等效内阻为
又因为在开关和电池负极之间接有的电阻，在计算过程中等效为内阻，故电源内阻为
1.（浙江卷）国际单位制中电荷量的单位符号是C，如果用国际单位制基本单位的符号来表示，正确的是（　　）
A.
B.
C.
D.
【答案】B
【解析】
【详解】根据电荷量公式q=It可知，电流I的单位是A，时间t的单位是s，故用国际单位制的基本单位表示电量的单位为A?s，故B正确，ACD错误。
故选B。
19.（浙江卷）某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流_____，电压_____；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；
(4)该电池的电动势_____V（保留三位有效数字），内阻_____（保留两位有效数字）。
【答案】
(1).
(2).
0.39～0.41
(3).
1.29～1.31
(4).
乙
(5).
1.51～1.54
(6).
0.52～0.54
【解析】
【详解】(1)[1]图乙中，电流表内接和变阻器串联接在电源两端，电压表测路段电压，则图乙对应的电路图为
(2)[2][3]一节干电池的电动势一般约为1.5V，故电压表量程选择0~3V，电流表量程选择0~0.6A，所以量表的读数分别为1.30V（1.29～1.31V均可），0.40A（0.39～0.41A均可）
(3)[4]由闭合电路欧姆定律可得
可得U-I图象的纵轴截距为电源电动势，斜率为电源内阻。图甲中电流表外接，则实验测得的电源内阻
测量值偏大；图乙中电路
测量值偏小，但是由于，故图乙实验测出的内阻误差更小，故图线Ⅰ对应图乙，图线Ⅱ对应的图甲。
(4)[5]图线Ⅱ与纵轴的交点为电源的电动势E=1.52V
；
[6]在图线Ⅰ与横轴的交点为短路电流I=2.86A
由
，此实验原理无误差。
16.（浙江卷）如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。现有质量为、额定功率为的系留无人机从地面起飞沿竖直方向上升，经过到达高处后悬停并进行工作。已知直流电源供电电压为，若不计电缆的质量和电阻，忽略电缆对无人机的拉力，则（　　）
A.
空气对无人机的作用力始终大于或等于
B.
直流电源对无人机供电的额定电流为
C.
无人机上升过程中消耗平均功率为
D.
无人机上升及悬停时均有部分功率用于对空气做功
【答案】BD
【解析】
【详解】A．无人机先向上加速后减速，最后悬停，则空气对无人机的作用力先大于200N后小于200N，最后等于200N，选项A错误；
B．直流电源对无人机供电的额定电流
选项B正确；
C．若空气对无人机的作用力为
F=mg=200N
则无人机上升过程中消耗的平均功率
但是由于空气对无人机向上的作用力不是一直为200N，则选项C错误；
D．无人机上升及悬停时，螺旋桨会使周围空气产生流动，则会有部分功率用于对空气做功，选项D正确。
故选BD。
14.（山东卷）实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5
V，内阻小于1
Ω）；
电压表V
（量程3
V，内阻约3
kΩ）；
电流表A
（量程0.6
A，内阻约1
Ω）；
滑动变阻器R
（最大阻值为20
Ω）；
定值电阻R1
（阻值2
Ω）；
定值电阻R2
（阻值5
Ω）；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流
表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
032
0.36
0.40
U/V
1.35
1.20
1.05
0.88
073
0.71
052
请根据实验数据，回答以下问题：
①答题卡的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____
（填“R1”或“R2”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
【答案】
(1).
B
(2).
(3).
R1
(4).
【解析】
【详解】(1)电压表示数变化过小，则原因是外电阻比内阻大的多，即电源内阻偏小，故选B。
(2)①根据数据做出U-I图像如图；
②由图像可知
电源内阻小于1Ω，则定值电阻大于1.63Ω，可知定值电阻为R1；
③定值电阻与电源串联，电路如图；
10.（江苏卷）某同学描绘一种电子元件的关系图象，采用的实验电路图如题图1所示，V为电压表，
mA为电流表，E为电源（电动势约），R为滑动变阻器（最大阻值），为定值电阻，S为开关。
(1)请用笔画线代替导线，将题图2所示的实物电路连接完整____________。
(2)调节滑动变阻器，记录电压表和电流表的示数如下表：
电压
0.000
0.250
0.500
0.650
0.700
0.725
0.750
电流
0.00
0.10
0.25
0.60
1.70
4.30
7.50
请根据表中的数据，在方格纸上作出该元件的图线____________。
(3)根据作出的图线可知，该元件是_________（选填“线性”或“非线性”）元件。
(4)在上述测量中，如果用导线代替电路中的定值电阻，会导致的两个后果是_________。
A．电压和电流的测量误差增大
B．可能因电流过大烧坏待测元件
C．滑动变阻器允许的调节范围变小
D．待测元件两端电压的可调节范围变小
【答案】
(1).
(2).
(3).
非线性元件
(4).
BC
【解析】
【详解】(1)[1]根据题意连接电路如图
(2)[2]根据表格中数据描点，并用平滑的曲线连接各点如图
(3)[3]根据图像可知该元件是非线性元件。
(4)[4]AB．图线上某点与原点连线的斜率为，根据元件的特性可知，当电压超过一定数值时，电流会急剧增大，所以电阻会急剧减小，若用导线代替，电流急剧增大，可能会烧坏待测元件，对电流表和电压表的测量误差无影响，A错误，B正确；
CD．根据图像可知待测元件的电压范围小于，而电源电动势为，因为待测元件两端电压非常小，如果用导线代替，会导致滑动变阻器的调节范围变得非常小，难以调节，C正确，D错误。
故选BC。
