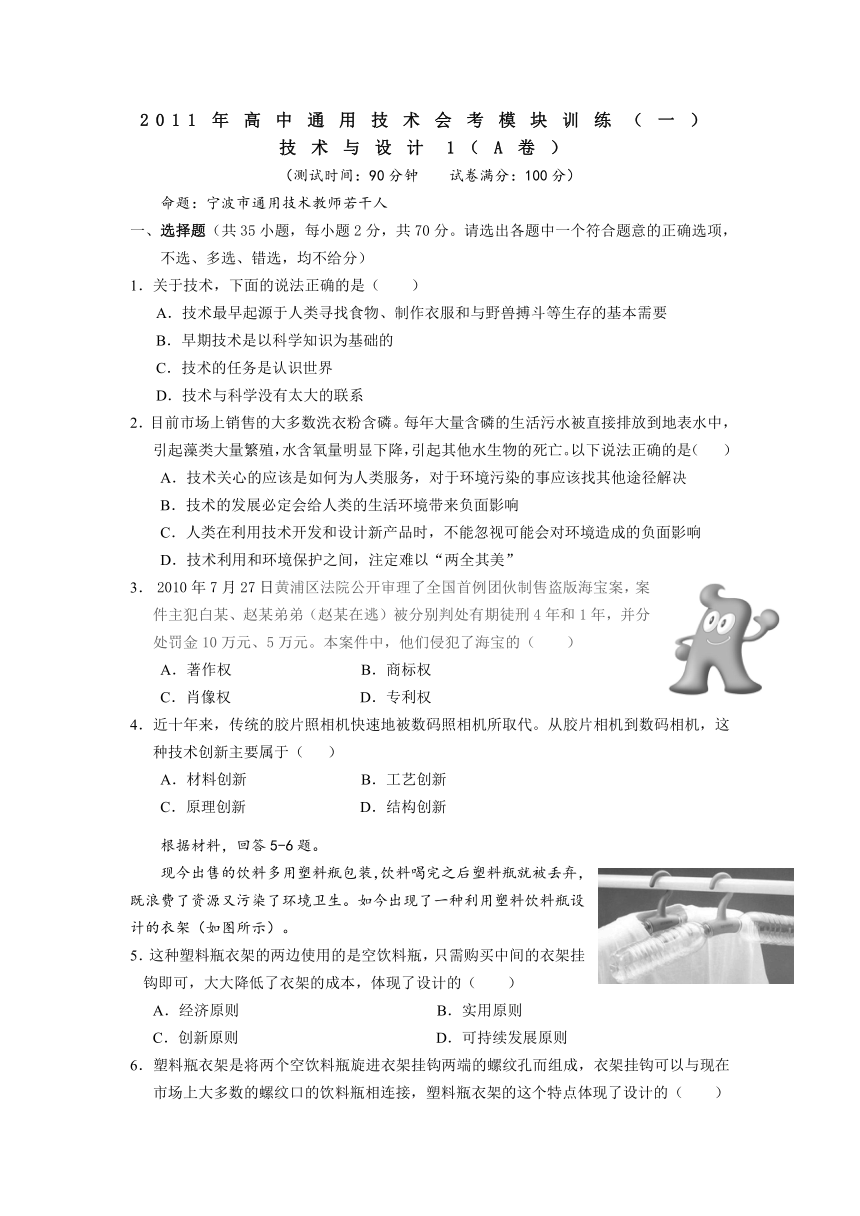

2011年高中通用技术会考模块训练（一）
技术与设计1（A卷）
（测试时间：90分钟 试卷满分：100分）
命题：宁波市通用技术教师若干人
一、选择题（共35小题，每小题2分，共70分。请选出各题中一个符合题意的正确选项，不选、多选、错选，均不给分）
1．关于技术，下面的说法正确的是（ ）
A．技术最早起源于人类寻找食物、制作衣服和与野兽搏斗等生存的基本需要
B．早期技术是以科学知识为基础的
C．技术的任务是认识世界
D．技术与科学没有太大的联系
2．目前市场上销售的大多数洗衣粉含磷。每年大量含磷的生活污水被直接排放到地表水中，引起藻类大量繁殖，水含氧量明显下降，引起其他水生物的死亡。以下说法正确的是（ ）
A．技术关心的应该是如何为人类服务，对于环境污染的事应该找其他途径解决
B．技术的发展必定会给人类的生活环境带来负面影响
C．人类在利用技术开发和设计新产品时，不能忽视可能会对环境造成的负面影响
D．技术利用和环境保护之间，注定难以“两全其美”
3． 2010年7月27日黄浦区法院公开审理了全国首例团伙制售盗版海宝案，案件主犯白某、赵某弟弟（赵某在逃）被分别判处有期徒刑4年和1年，并分处罚金10万元、5万元。本案件中，他们侵犯了海宝的（ ）
A．著作权 B．商标权
C．肖像权 D．专利权
4．近十年来，传统的胶片照相机快速地被数码照相机所取代。从胶片相机到数码相机，这种技术创新主要属于（ ）
A．材料创新 B．工艺创新
C．原理创新 D．结构创新
根据材料，回答5-6题。
现今出售的饮料多用塑料瓶包装，饮料喝完之后塑料瓶就被丢弃，既浪费了资源又污染了环境卫生。如今出现了一种利用塑料饮料瓶设计的衣架（如图所示）。
5．这种塑料瓶衣架的两边使用的是空饮料瓶，只需购买中间的衣架挂钩即可，大大降低了衣架的成本，体现了设计的（ ）
A．经济原则 B．实用原则
C．创新原则 D．可持续发展原则
6．塑料瓶衣架是将两个空饮料瓶旋进衣架挂钩两端的螺纹孔而组成，衣架挂钩可以与现在市场上大多数的螺纹口的饮料瓶相连接，塑料瓶衣架的这个特点体现了设计的（ ）

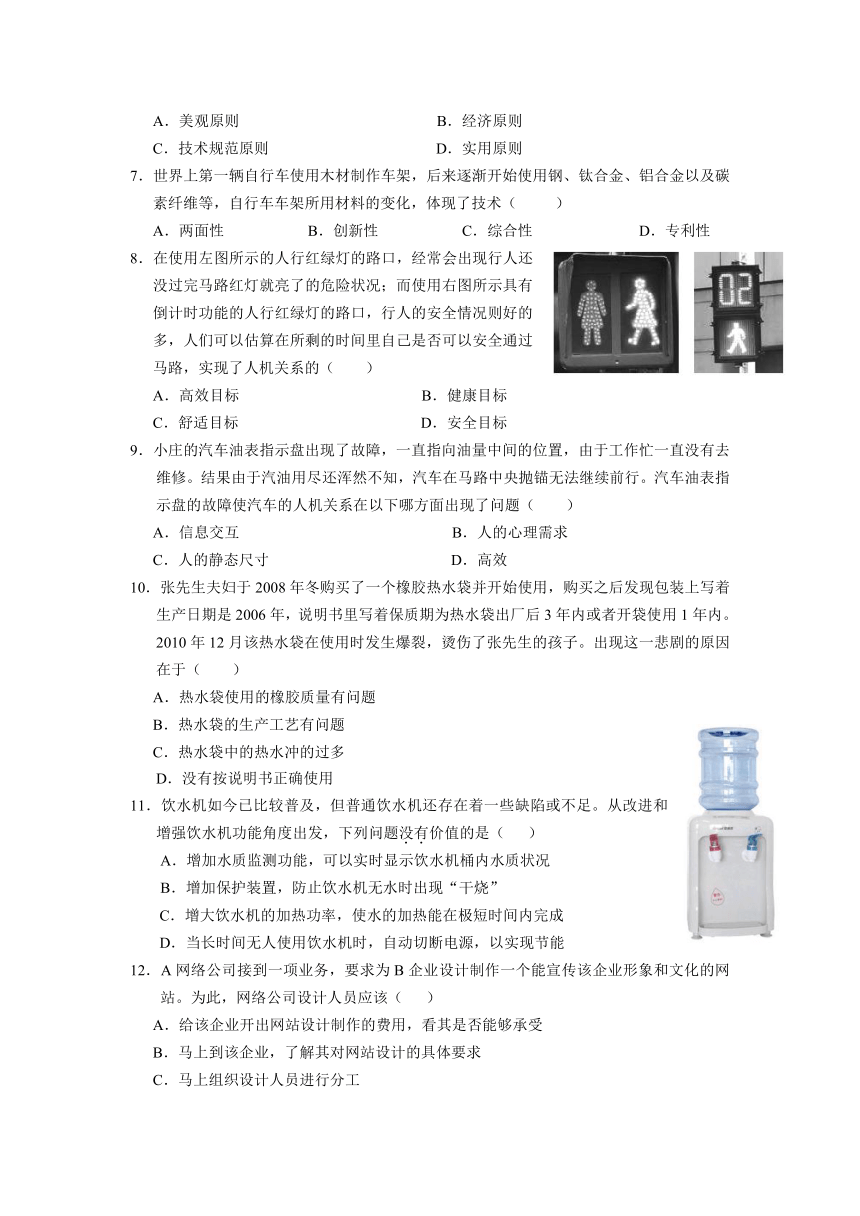

A．美观原则 B．经济原则
C．技术规范原则 D．实用原则
7．世界上第一辆自行车使用木材制作车架，后来逐渐开始使用钢、钛合金、铝合金以及碳素纤维等，自行车车架所用材料的变化，体现了技术（ ）
A．两面性 B．创新性 C．综合性 D．专利性
8．在使用左图所示的人行红绿灯的路口，经常会出现行人还没过完马路红灯就亮了的危险状况；而使用右图所示具有倒计时功能的人行红绿灯的路口，行人的安全情况则好的多，人们可以估算在所剩的时间里自己是否可以安全通过马路，实现了人机关系的（ ）
A．高效目标 B．健康目标
C．舒适目标 D．安全目标
9．小庄的汽车油表指示盘出现了故障，一直指向油量中间的位置，由于工作忙一直没有去维修。结果由于汽油用尽还浑然不知，汽车在马路中央抛锚无法继续前行。汽车油表指示盘的故障使汽车的人机关系在以下哪方面出现了问题（ ）
A．信息交互 B．人的心理需求
C．人的静态尺寸 D．高效
10．张先生夫妇于2008年冬购买了一个橡胶热水袋并开始使用，购买之后发现包装上写着生产日期是2006年，说明书里写着保质期为热水袋出厂后3年内或者开袋使用1年内。2010年12月该热水袋在使用时发生爆裂，烫伤了张先生的孩子。出现这一悲剧的原因在于（ ）
A．热水袋使用的橡胶质量有问题
B．热水袋的生产工艺有问题
C．热水袋中的热水冲的过多
D．没有按说明书正确使用
11．饮水机如今已比较普及，但普通饮水机还存在着一些缺陷或不足。从改进和增强饮水机功能角度出发，下列问题没有价值的是（ ）
A．增加水质监测功能，可以实时显示饮水机桶内水质状况
B．增加保护装置，防止饮水机无水时出现“干烧”
C．增大饮水机的加热功率，使水的加热能在极短时间内完成
D．当长时间无人使用饮水机时，自动切断电源，以实现节能
12．A网络公司接到一项业务，要求为B企业设计制作一个能宣传该企业形象和文化的网站。为此，网络公司设计人员应该（ ）
A．给该企业开出网站设计制作的费用，看其是否能够承受
B．马上到该企业，了解其对网站设计的具体要求
C．马上组织设计人员进行分工
D．马上选派1～2名设计人员进行首页的制作
读下面的机械加工图，回答13～15题
13．上图中的两个视图从左往右，分别属于（ ）
A.主视图 俯视图 B.主视图 左视图 C.左视图 主视图 D.左视图 俯视图
14．从上图我们可以发现，该零件的长宽高分别为（ ）
A.100，35，74 B.100，35，100 C. 74，20，74 D.74，15，100
15．该零件总共有几个孔，最小孔的半径是（ ）
A. 4，4mm B. 3，8mm C.3，4mm D. 4，8mm
16．在攻丝或套丝时通常在顺时针转动1～1.5圈后，退回0.5～1圈，这就是我们常说的“进二退一”，这样做有助于（ ）
A. 提高加工的效率 B. 碎断切削的铁屑
C. 降低工具的磨损程度 D. 减轻操作者的疲劳程度
17．一个问题的解决往往受到多方面的限制，以现有高中生的能力和水平基本可以解决的是（ ）
A．消除手机电磁波辐射 B．研制电动汽车
C．设计并制作一盏个性化台灯 D．制作节能灯炮

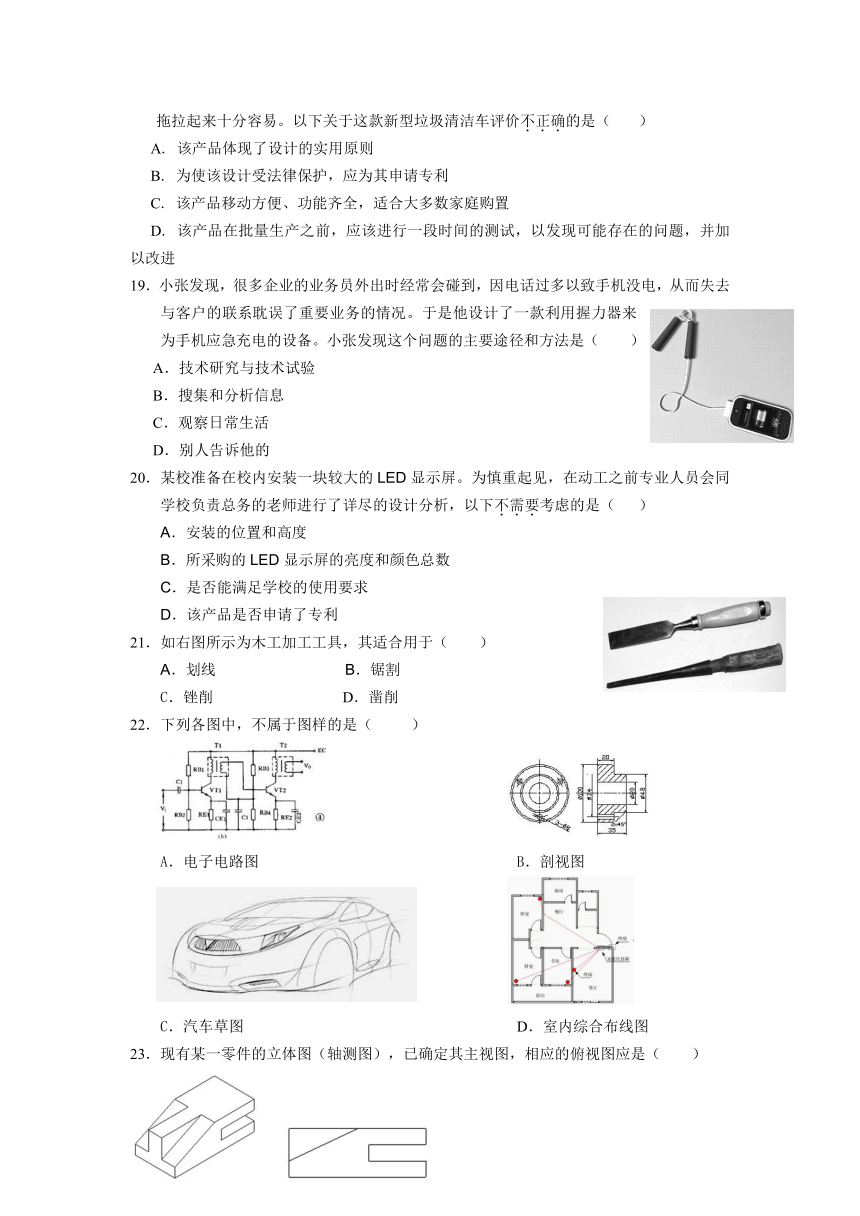

18．右图为一款新型的垃圾清洁车，它外形简洁大方，清洁功能齐全，各种清扫工具都被整合在一起，使用起来十分方便。收集垃圾的畚箕在不使用时可以当作垃圾桶的盖子，防止雨水落入或是垃圾被风吹散。清扫的笤帚可以调节长度，便于清扫各种地方。连捡拾垃圾的钳子和垃圾袋都有专门的放置处。这款车可以承载容量为100升的垃圾，可以调整的车轮让清洁工人拖拉起来十分容易。以下关于这款新型垃圾清洁车评价不正确的是（ ）
A. 该产品体现了设计的实用原则
B. 为使该设计受法律保护，应为其申请专利
C. 该产品移动方便、功能齐全，适合大多数家庭购置
D. 该产品在批量生产之前，应该进行一段时间的测试，以发现可能存在的问题，并加以改进
19．小张发现，很多企业的业务员外出时经常会碰到，因电话过多以致手机没电，从而失去与客户的联系耽误了重要业务的情况。于是他设计了一款利用握力器来为手机应急充电的设备。小张发现这个问题的主要途径和方法是（ ）
A．技术研究与技术试验
B．搜集和分析信息
C．观察日常生活
D．别人告诉他的
20．某校准备在校内安装一块较大的LED显示屏。为慎重起见，在动工之前专业人员会同学校负责总务的老师进行了详尽的设计分析，以下不需要考虑的是（ ）
A．安装的位置和高度
B．所采购的LED显示屏的亮度和颜色总数
C．是否能满足学校的使用要求
D．该产品是否申请了专利
21．如右图所示为木工加工工具，其适合用于（ ）
A．划线 B．锯割
C．锉削 D．凿削
22．下列各图中，不属于图样的是（ ）
A．电子电路图 B．剖视图
C．汽车草图 D．室内综合布线图

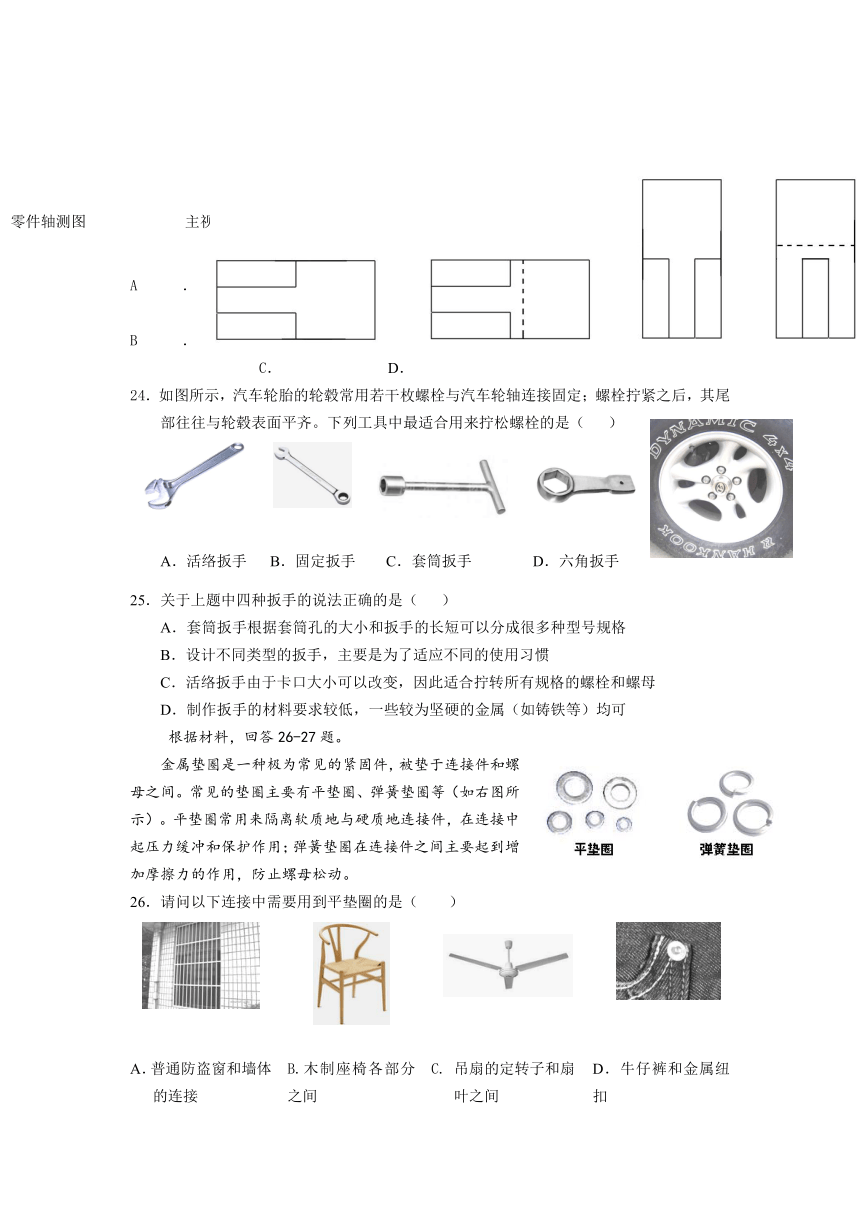

23．现有某一零件的立体图（轴测图），已确定其主视图，相应的俯视图应是（ ）
A． B． C． D．
24．如图所示，汽车轮胎的轮毂常用若干枚螺栓与汽车轮轴连接固定；螺栓拧紧之后，其尾部往往与轮毂表面平齐。下列工具中最适合用来拧松螺栓的是（ ）
A．活络扳手 B．固定扳手 C．套筒扳手 D．六角扳手
25．关于上题中四种扳手的说法正确的是（ ）
A．套筒扳手根据套筒孔的大小和扳手的长短可以分成很多种型号规格
B．设计不同类型的扳手，主要是为了适应不同的使用习惯
C．活络扳手由于卡口大小可以改变，因此适合拧转所有规格的螺栓和螺母
D．制作扳手的材料要求较低，一些较为坚硬的金属（如铸铁等）均可
根据材料，回答26-27题。
金属垫圈是一种极为常见的紧固件，被垫于连接件和螺母之间。常见的垫圈主要有平垫圈、弹簧垫圈等（如右图所示）。平垫圈常用来隔离软质地与硬质地连接件，在连接中起压力缓冲和保护作用；弹簧垫圈在连接件之间主要起到增加摩擦力的作用，防止螺母松动。
26．请问以下连接中需要用到平垫圈的是（ ）
A．普通防盗窗和墙体的连接 B.木制座椅各部分之间 C. 吊扇的定转子和扇 叶之间 D．牛仔裤和金属纽扣 的连接
27．请问上述连接中需要用到弹簧垫圈的是（ ）
28．如图是一款以优质黄铜为原材料生产的水龙头，其主要生产工艺包括：①电镀②抛光③机器加工④铸造⑤组装等。正确的工艺流程应该是（ ）
A．③④①②⑤ B．④③②①⑤
C．③④②①⑤ D．④②①③⑤
29．为防止金属制品表面生锈腐蚀，提高产品的美观程度，通常需要对金属表面进行处理。常见的金属表面处理方法有：表面刷光、喷涂油漆、镀层等。对于“围墙铁栅栏”、“门把手”、“防盗门表面”、“金属表带”这四种物体，合适的表面处理方法分别是（ ）
A．喷涂油漆、镀层、镀层、喷涂油漆
B．镀层、镀层、喷涂油漆、喷涂油漆
C．喷涂油漆、喷涂油漆、镀层、表面刷光
D．喷涂油漆、镀层、喷涂油漆、镀层
30．利用台钻钻孔有一定的危险性，下列操作不符合安全操作规程的是（ ）
A．某同学先装夹要钻孔的工件，然后再打开台钻的开关
B．某位同学需要在两个零件上分别钻孔，因两次钻孔时间间隔较短，故期间未关闭台钻开关
C．某位同学在钻孔操作之前脱下手套
D．某同学先划线后用样冲冲眼，再用台钻来钻孔
31．下列说法中错误的是（ ）
A．在使用台钻进行钻孔操作中不能戴手套
B．2B铅笔配合钢直尺可以在金属表面进行划线操作
C．金属锯割和锉削所产生的铁屑，无论多少都不能用嘴吹
D．无论攻丝和套丝，均需要将工件夹在台虎钳上进行加工
32．使用传统手工方式加工右图所示的螺栓，肯定不会用到的工具是（ ）
A． B．
C． D．
33．样冲在进行对准冲眼操作时，应斜看靠近冲眼部位，这是因为( )
A.斜看可以防止样冲挡住视线
B.样冲底部是锥形的，所以必须斜看
C.斜看可以保护眼睛不会直接受到伤害
D.斜看可以防止防护镜跌落
34．在锯割的过程中，有时会发生锯条锯齿崩裂的情况，以下不属于常见原因的是（ ）
A．锯割时锯程过长
B．起锯角度和方向不对
C．突然碰到砂眼、杂质
D．锯条装得过紧或过松
35．需要制作一个如图所示的木质框架，各部分之间用铁钉连接（不采用榫接方式），尺寸单位为mm，现找到一根宽为20mm的木材，不计框架厚度及制作时的锯缝，则需要木材长度为（ ）
A.500mm B.520mm
C.540mm D.580mm
二、作图读图题（共2小题，共6分）
36. 有一零件如下图所示，零件透孔半径为10mm，其余尺寸标注见下图。请根据轴测图和俯视图，补全其他视图，并根据立体图中所给的尺寸与题中的数据，在三视图中作尺寸标注。
三、分析评价题（共2小题，第37题4分，第38题6分，共10分）
37．右图为某同学所设计的台灯草图，请对其进行简要的评价：
①草图画的比较工整，但缺少必要的_________，容易使人对草图的
某些细节产生误解；②除了照明功能外，还有闹钟、小笔筒，体现
了设计中的 原则；③灯的角度可在一定范围内调整，则灯
罩与灯杆的连接必须采用 连接（填“刚”或“铰”）；④图上
没有 ，无法知道台灯的大小。
38．如图是一把木制凳子的设计草图，从图中不难发现各部分之间是采用
_________方式连接在一起的。其中，凳面制作了3个________以与凳
脚相连接，为此需要用到的工具主要有____________和____________；
对于初学者来说，可以借助__________工具来提高加工精度，此工具表
面的纹路非常_____________（填“疏”或“密”）。
四、技术应用题（共14分）
39．右图所示为一种球形水上步行器，它包括一个球形体，球形体外层面包覆一层透明覆盖层，人在球形体中行走，使球形体跟随人的脚步向前滚动，从而使球形体在水面能滚动前进。球形水上步行器结构简单实用，成本低廉，可以在海滨、湖泊和江河中使用，不仅能锻炼身体，而且有很强的娱乐性。
（1）请从设计分析三要素出发，简要分析一下设计球形水上步行器所要考虑的因素。（至少6点）
（2）请你设计一个简单的技术试验，以确定球形水上步行器的荷载人数。（4分）
（3）由于该水上步行器球体密闭，故在下水行走之前，需要充一定量的氧气，这也使游客在水上行走时间受到限制。请重新设计一种水上步行器，使该水上步行器上有开口（空气可流通），可长时间在水上，必要时请加上文字说明（4分）
2011年高中通用技术会考模块训练（一）技术与设计1（A卷）
参考答案和评分标准
一、选择题（每小题2分，共70分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 A C B C A C B D A D C B B B A
题号 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
答案 B C C C D D C B C A A C B D B
题号 31 32 33 34 35
答案 B C A A D
二、作图读图题（共6分）
36．主视图与左视图各2分，
标注2分（每处0.5分，标半径
不给分）。
点划线可不画，
不画虚线扣0.5分，
画错一处扣0.5分，扣完为止，
比例严重错误不给分，
最终取整数。
三、评价分析题 (共10分)
37. 文字说明；实用；铰；标注尺寸。（每空1分）
38. 榫接（或榫卯连接），榫眼，羊角锤（或木工锤），木工凿，木工锉（或锉刀），疏 （每空1分）
四、技术应用题(共14分)
39．（1）（6分，每点1分）
人：①步行器内要有足够容纳三人的空间；②步行器内要有足够供三人一定时间的氧气；
水上步行器：③步行器能在水面上自如地滚动；④步行器要有足够的强度；
环境：⑤步行器的材料环保，无污染；⑥步行器的材料可持续利用。
（2）（4分）水上步行器的强度测试。
①在水上步行器内放入常人重量（150Kg）的重物（不能有尖锐棱角），并让步行器在水面上滚动，观察是否有破裂、承重的部位是否有严重变形；
②再增加一个常人重量的重物，进行同样试验，并观察；
③当再次放入第n个常人重量的重物进行试验时，若步行器滚动困难或承重的部位严重变形甚至破裂时，试验结束；
④水上步行器的荷载人数为n-1个人。
（3）（4分）
图共3分，视图质量高低酌情给分；文字说明1分
参考设计图
零件轴测图 主视图
