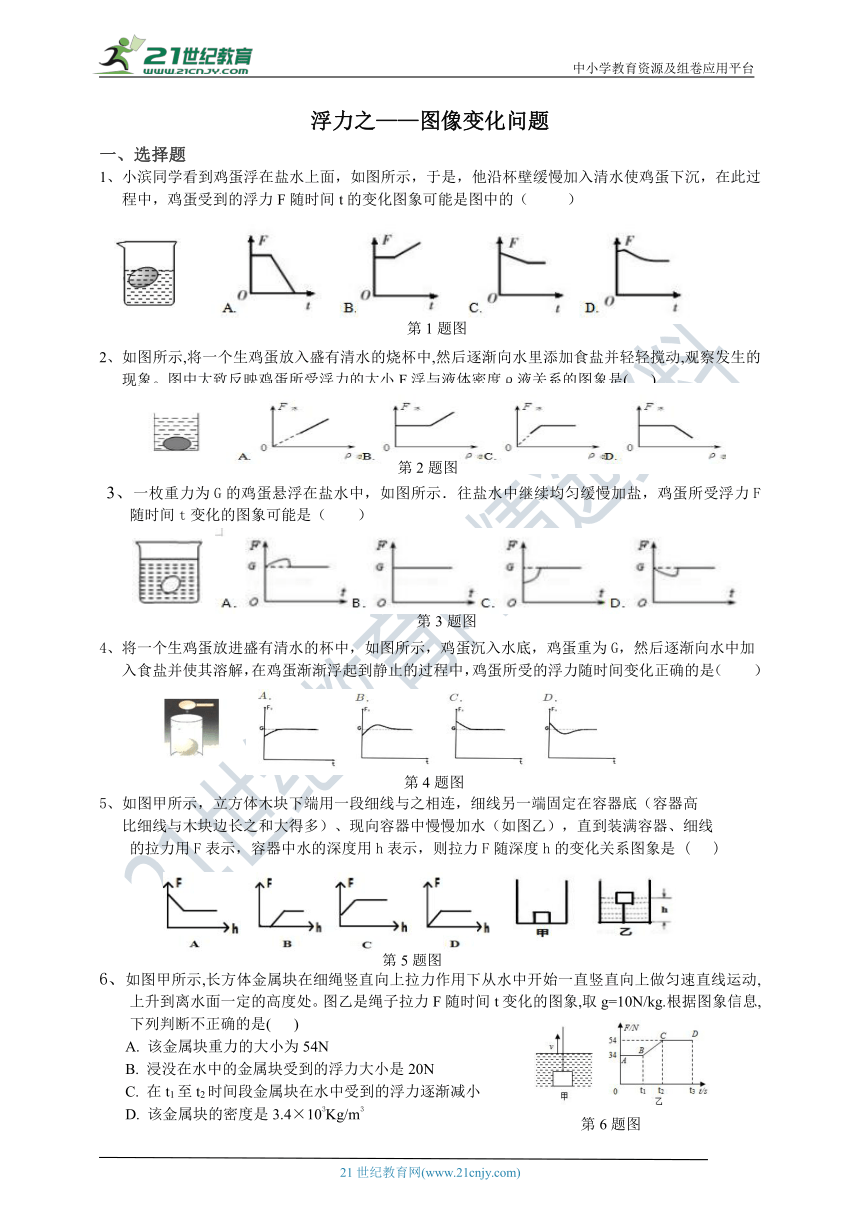

浮力之——图像变化问题
选择题
1、小滨同学看到鸡蛋浮在盐水上面，如图所示，于是，他沿杯壁缓慢加入清水使鸡蛋下沉，在此过程中，鸡蛋受到的浮力F随时间t的变化图象可能是图中的（
）
如图所示,将一个生鸡蛋放入盛有清水的烧杯中,然后逐渐向水里添加食盐并轻轻搅动,观察发生的现象。图中大致反映鸡蛋所受浮力的大小F浮与液体密度ρ液关系的图象是(
)
3、一枚重力为G的鸡蛋悬浮在盐水中，如图所示．往盐水中继续均匀缓慢加盐，鸡蛋所受浮力F
随时间t变化的图象可能是（　　）
4、将一个生鸡蛋放进盛有清水的杯中，如图所示，鸡蛋沉入水底，鸡蛋重为G，然后逐渐向水中加入食盐并使其溶解，在鸡蛋渐渐浮起到静止的过程中，鸡蛋所受的浮力随时间变化正确的是（　　）
5、如图甲所示，立方体木块下端用一段细线与之相连，细线另一端固定在容器底（容器高
比细线与木块边长之和大得多）、现向容器中慢慢加水（如图乙），直到装满容器、细线
的拉力用F表示，容器中水的深度用h表示，则拉力F随深度h的变化关系图象是
(
)
6、如图甲所示,长方体金属块在细绳竖直向上拉力作用下从水中开始一直竖直向上做匀速直线运动,
上升到离水面一定的高度处。图乙是绳子拉力F随时间t变化的图象,取g=10N/kg.根据图象信息,
下列判断不正确的是(
)
A.
该金属块重力的大小为54N
B.
浸没在水中的金属块受到的浮力大小是20N
C.
在t1至t2时间段金属块在水中受到的浮力逐渐减小
D.
该金属块的密度是3.4×103Kg/m3

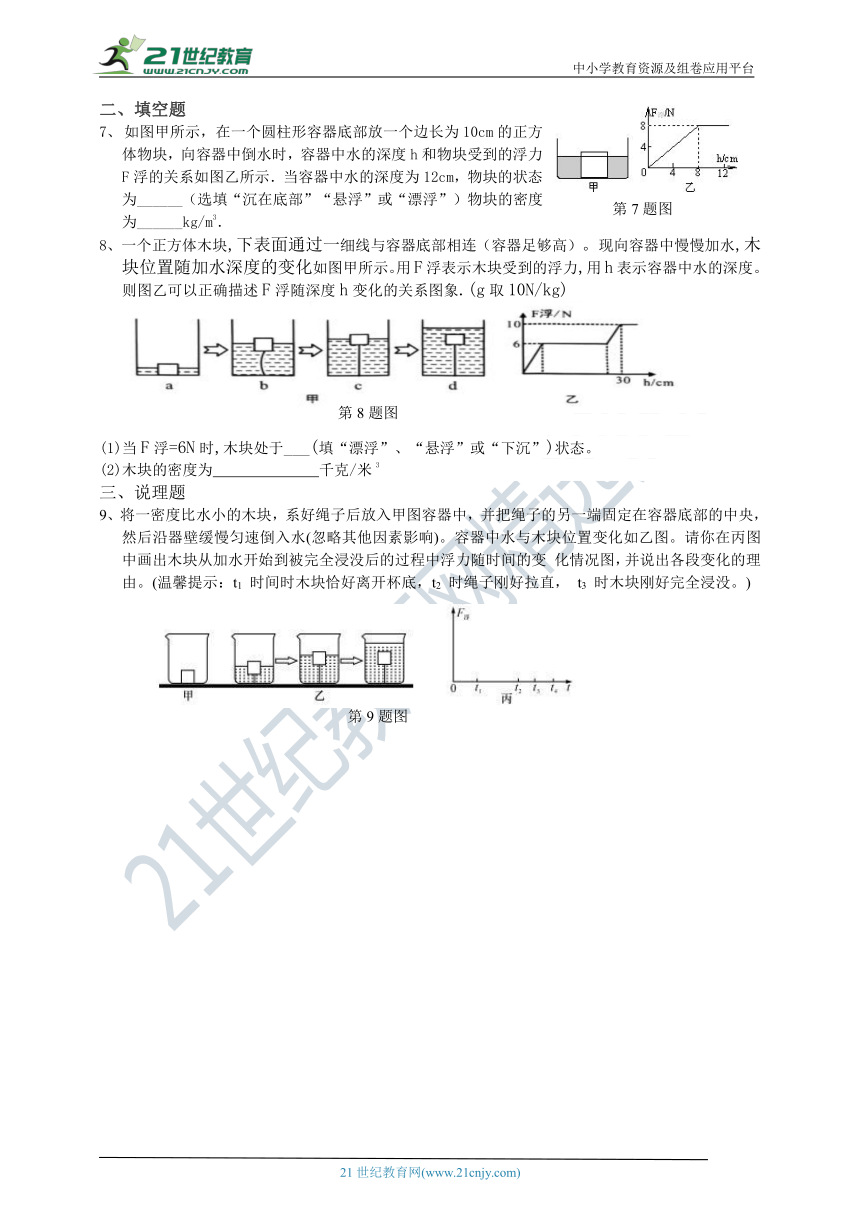

二、填空题
7、如图甲所示，在一个圆柱形容器底部放一个边长为10cm的正方体物块，向容器中倒水时，容器中水的深度h和物块受到的浮力F浮的关系如图乙所示．当容器中水的深度为12cm，物块的状态为______（选填“沉在底部”“悬浮”或“漂浮”）物块的密度为______kg/m3．
8、一个正方体木块,下表面通过一细线与容器底部相连（容器足够高）。现向容器中慢慢加水,木块位置随加水深度的变化如图甲所示。用F浮表示木块受到的浮力,用h表示容器中水的深度。则图乙可以正确描述F浮随深度h变化的关系图象.(g取10N/kg)
(1)当F浮=6N时,木块处于___(填“漂浮”、“悬浮”或“下沉”)状态。
(2)木块的密度为
千克/米3
三、说理题
9、将一密度比水小的木块，系好绳子后放入甲图容器中，并把绳子的另一端固定在容器底部的中央，然后沿器壁缓慢匀速倒入水(忽略其他因素影响)。容器中水与木块位置变化如乙图。请你在丙图中画出木块从加水开始到被完全浸没后的过程中浮力随时间的变
化情况图，并说出各段变化的理由。(温馨提示：t1
时间时木块恰好离开杯底，t2
时绳子刚好拉直，
t3
时木块刚好完全浸没。)
答案
D
C
A
B
5、B
6、D
7、漂浮；
0.8×103．
8、（1）漂浮
（2）600
9、由F浮=ρ液gV排，ρ液、g不变，V排越大，F浮越大；
从0→t1加水过程中，木块没有离开杯底，木块排开水的体积增大，浮力增大；
从t1→t2加水的过程中，木块离开杯底处于漂浮状态，排开水的体积不变，浮力不变；
从t2→t3加水过程中，绳子拉直，木块排开水的体积又不断变大，浮力再次变大；
从t3→t4加水过程中，木块完全浸没，排开水的体积不再发生变化，浮力也不再发生变化．
图象如图所示
第1题图
第2题图
第3题图
第4题图
第5题图
第6题图
第7题图
第8题图
第9题图
