3.5 显微镜与望远镜

(共18张PPT)
视角:
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
视角
增大视角的方法：将物体移近，或者将物体放大。
视角的大小不仅与物体的大小有关，还与物体到眼睛的距离有关。

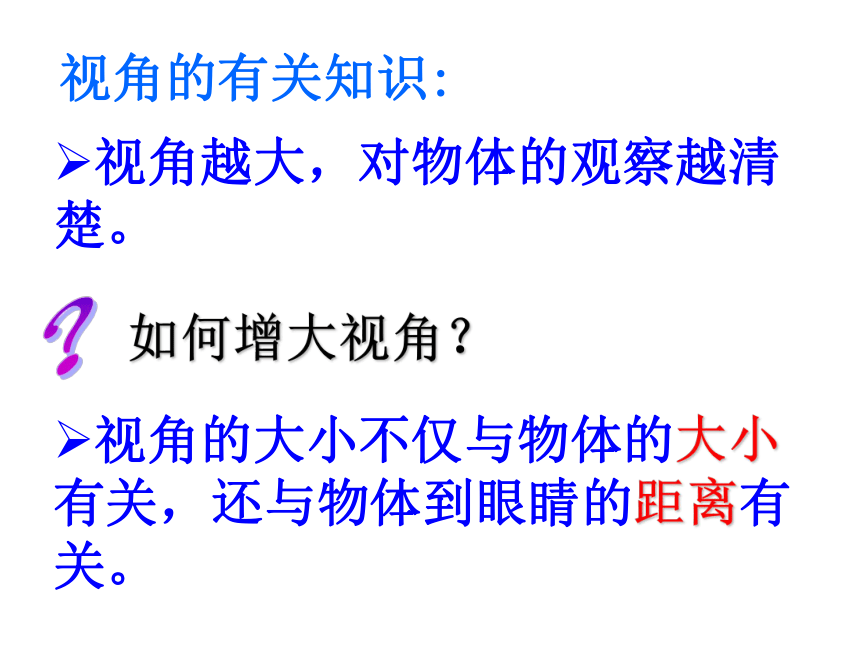

视角的有关知识:
视角越大，对物体的观察越清楚。
如何增大视角？
复习:凸透镜成像规律
思考：要得到放大的像，可以使用哪些方法？
f投影仪
F
F
2f
2f
u>2f
照相机
F
F
2f
2f
u放大镜
F
F
2f
2f
显微镜结构图

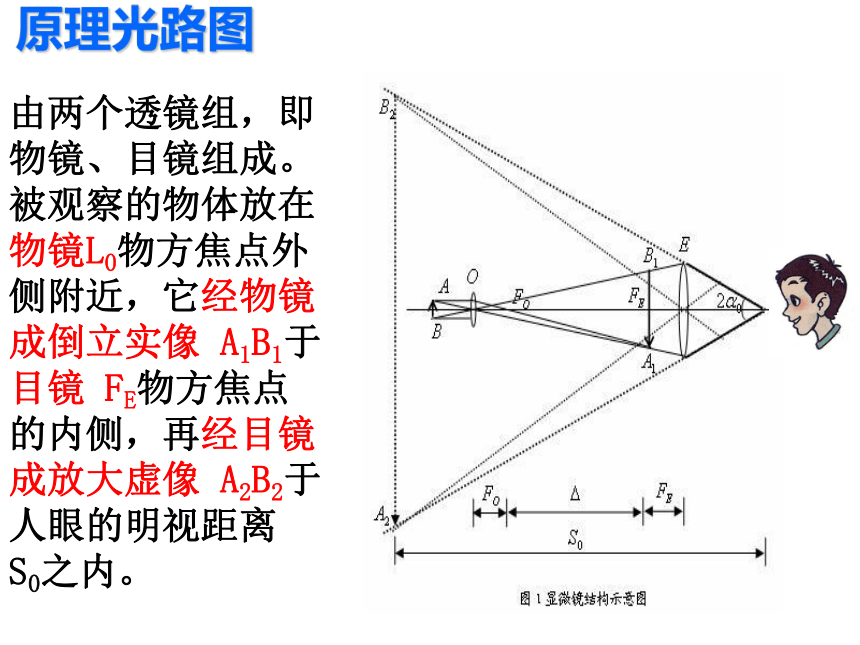

原理光路图
由两个透镜组，即物镜、目镜组成。被观察的物体放在物镜L0物方焦点外侧附近，它经物镜成倒立实像 A1B1于目镜 FE物方焦点的内侧，再经目镜成放大虚像 A2B2于人眼的明视距离 S0之内。
物镜的作用 目镜的作用 增大视角的方法
显微镜

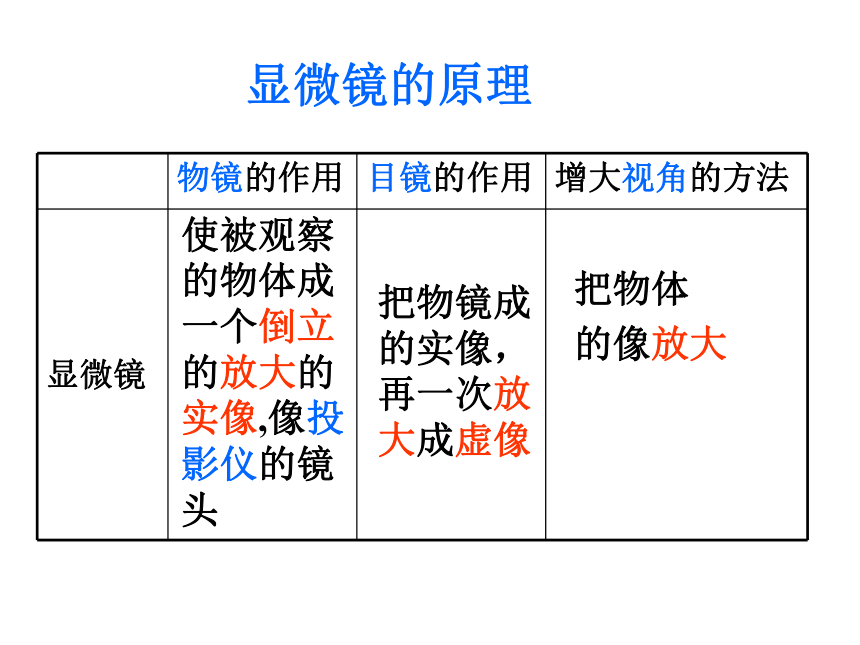

显微镜的原理
使被观察的物体成一个倒立的放大的实像,像投影仪的镜头
把物镜成的实像，再一次放大成虚像
把物体
的像放大
望远镜结构图
目镜
物镜
物镜
目镜
原理光路图:
物镜的作用 目镜的作用 增大视角的方法
望远镜
望远镜的原理
使远处的物体在焦点附近成倒立的缩小的实像,像照相机的镜头
把物镜成的实像，放大成虚像
把物体的像移近
把物体的像放大
课堂练习
显微镜镜筒两端各有一组（ ），靠近眼睛的叫（ ），靠近被观察物体的是（ ）.
用显微镜观察物体时，物镜对物体所成的像是一个放大的( )像（填“虚”或“实”），道理就像( )的镜头成像一样，目镜的作用则像一个( )再次对这个像成放大的( )（填“虚像”或“实像”）.
凸透镜
目镜
物镜
实
投影仪
放大镜
虚像
课堂练习
望远镜
物镜的作用是使远处的物体在焦点附近成( )像（填“虚”或“实”）这个像是( )（填“放大的”或“缩小的”），道理就像( )的镜头成像一样，目镜的作用则像一个( )用来把这个像放大。
实
缩小的
照相机
放大镜
课堂练习
望远镜物镜的直径比我们眼睛的瞳孔大得多，是为了( ).
把天文望远镜安置在大气层外，是为了( ).
可以会聚更多的光,使得所成的像更加明亮
免受大气层的干扰，得到更清晰的天体照片
物镜的作用 目镜的作用 增大视角的方法
显微镜
望远镜
使被观察的物体成一个倒立的放大的实像
把物镜成的实像，再一次放大成虚像
把物体的像放大
使远处的物体在焦点附近成倒立的缩小的实像
把物镜成的实像，放大成虚像
把物体的像移近
把物体的像放大
小结
