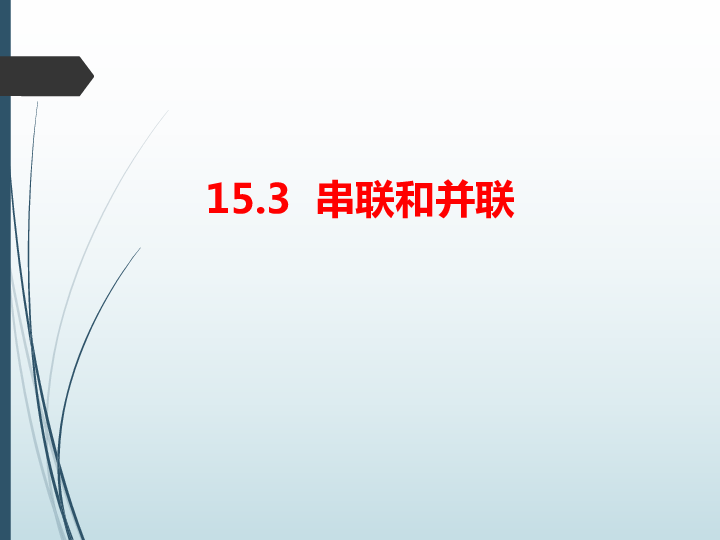

15.3
串联和并联

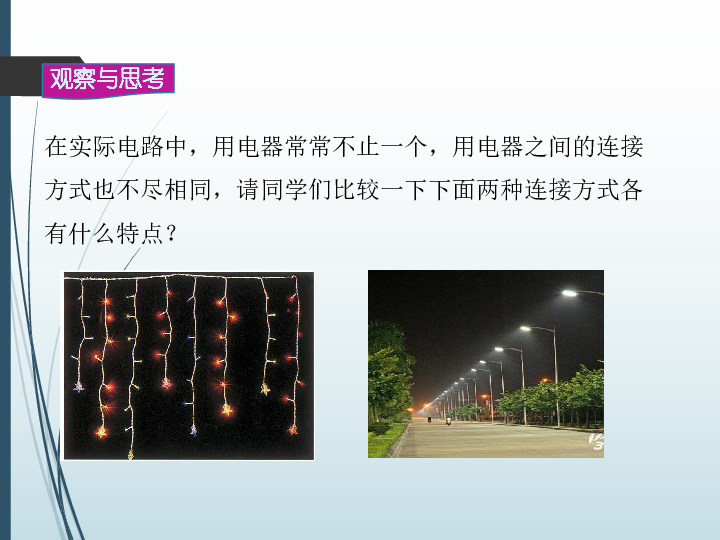

在实际电路中，用电器常常不止一个，用电器之间的连接方式也不尽相同，请同学们比较一下下面两种连接方式各有什么特点？
观察与思考

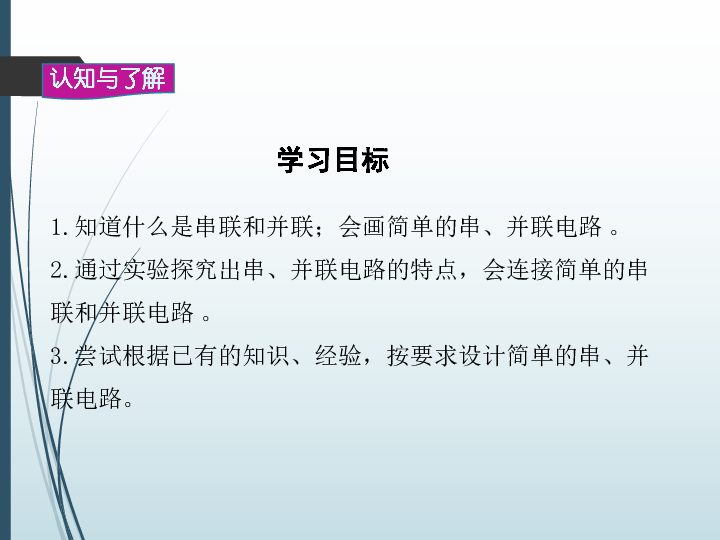

学习目标
1.知道什么是串联和并联；会画简单的串、并联电路
。
2.通过实验探究出串、并联电路的特点，会连接简单的串联和并联电路
。
3.尝试根据已有的知识、经验，按要求设计简单的串、并联电路。
认知与了解

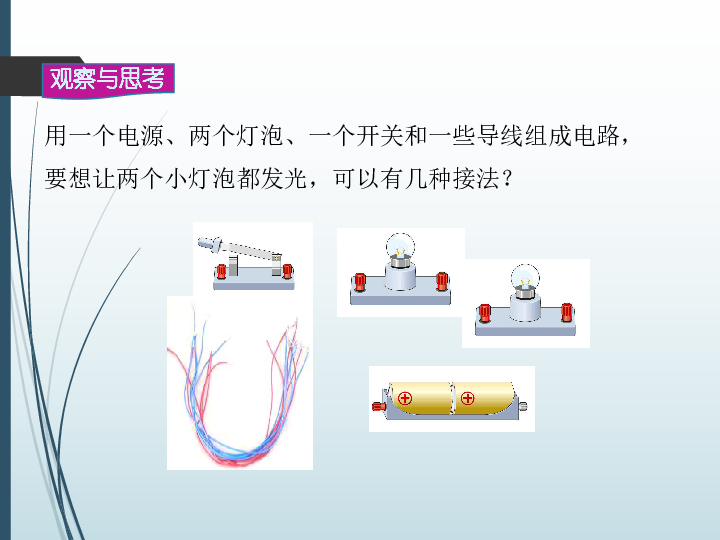

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
观察与思考
串联和并联
一
观察与思考
两个小灯泡依次相连，然后连接到电路中，我们就说这两个小灯泡是串联的。
观察与思考
两个小灯泡的两端分别连接在一起，然后连接到电路中，我们就说这两个小灯泡是并联的。
干路
支路
连接串联电路和并联电路
二
观察与思考
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
提示：连接电路后，需检查电路连接无误，然后方可闭合开关。
在串联电路中，开关控制所有用电器。
开关位置的改变不影响它对用电器的控制作用。
交流与讨论
观察与思考
在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
交流与讨论
L2
L1
S1
S2
S
L2
L1
S1
S2
S
在并联电路中：干路开关控制所有用电器。
支路开关只能控制所在支路的用电器。
归纳与小结
串联电路
并联电路
连接特点
首尾顺次相连
首首、尾尾并列相连
电流路径
电流只有一条路径
电流有多条路径
（至少两条）
用电器是否相影响
各用电器之间互相影响
各用电器可独立工作，互不影响
开关作用
开关控制所有的用电器，开关的位置对电路无影响
干路开关控制整个电路，支路开关只控制它所在的那条支路
电路图
生活中的电路
三
观察与思考
家庭电路中，哪些是串联的，哪些是并联的？
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
交流与讨论
观察与思考
如图所示是一个简化了的玩具警车的电路图。电路图中的小灯泡L与小电动机M是串联还是并联的？
1.在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一个灯泡与灯座接触不良。将这个灯泡安装好后，再次闭合开关，两灯都发光了。因此可以判定，两灯的连接关系为
。
串联
2.马路上的路灯总是一起亮，一起灭。如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光。根据这些现象判断路灯是（
）
A.串联的
B.并联的
C.可能是串联的，也可能是并联的
D.不能确定是何种连接方式
B
3.每当节日的夜晚，许多高大的建筑物都要用成千上万只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观。这些灯泡是（
）
A.并联
B.串联
C.可能是串联，也可能是并联
D.无法判断
A
