(共20张PPT)
三、平面镜成像
认识平面镜
表面是平的、光滑的反射面。
实验器材：
刻度尺、蜡烛、火柴
、平板玻璃
实验方法：等效替代法
“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。
平面镜成像有什么特点呢?

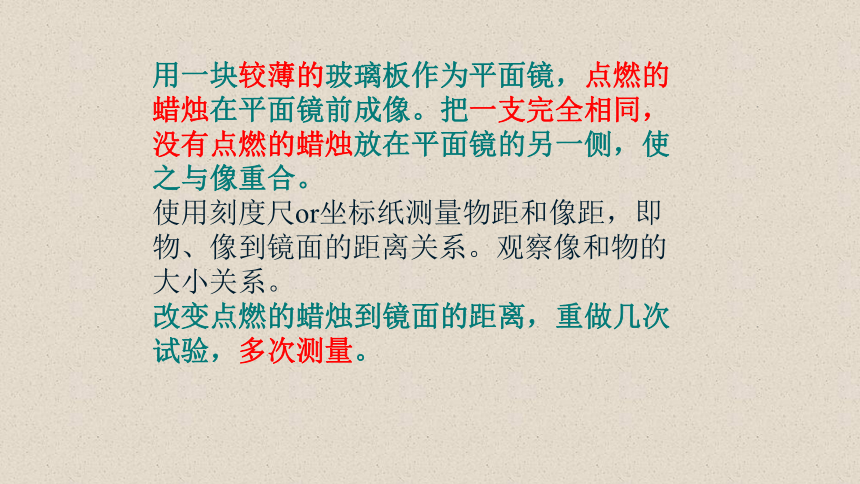

用一块较薄的玻璃板作为平面镜，点燃的蜡烛在平面镜前成像。把一支完全相同，没有点燃的蜡烛放在平面镜的另一侧，使之与像重合。
使用刻度尺or坐标纸测量物距和像距，即物、像到镜面的距离关系。观察像和物的大小关系。
改变点燃的蜡烛到镜面的距离，重做几次试验，多次测量。

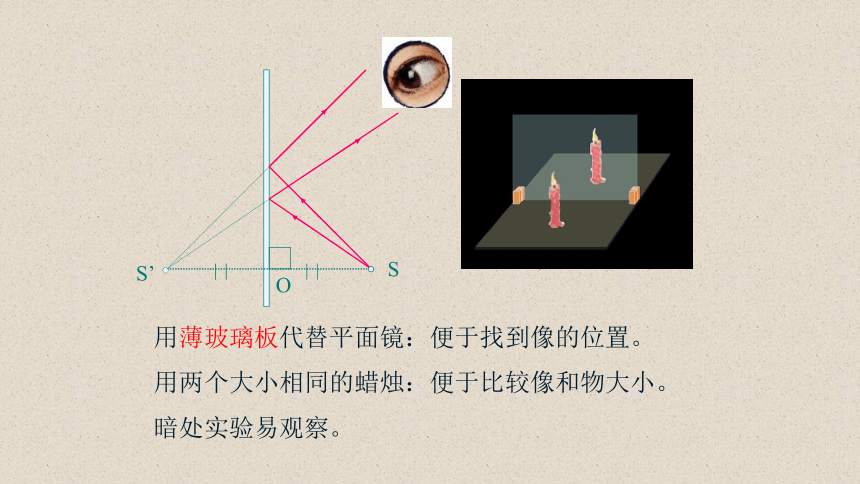

S
S’
O
用薄玻璃板代替平面镜：便于找到像的位置。
用两个大小相同的蜡烛：便于比较像和物大小。
暗处实验易观察。

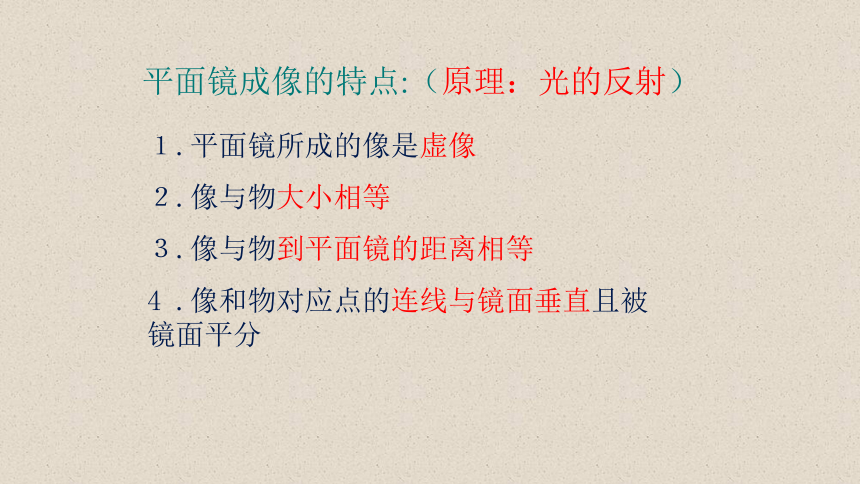

平面镜成像的特点:（原理：光的反射）
１.平面镜所成的像是虚像
２.像与物大小相等
３.像与物到平面镜的距离相等
4
.像和物对应点的连线与镜面垂直且被镜面平分

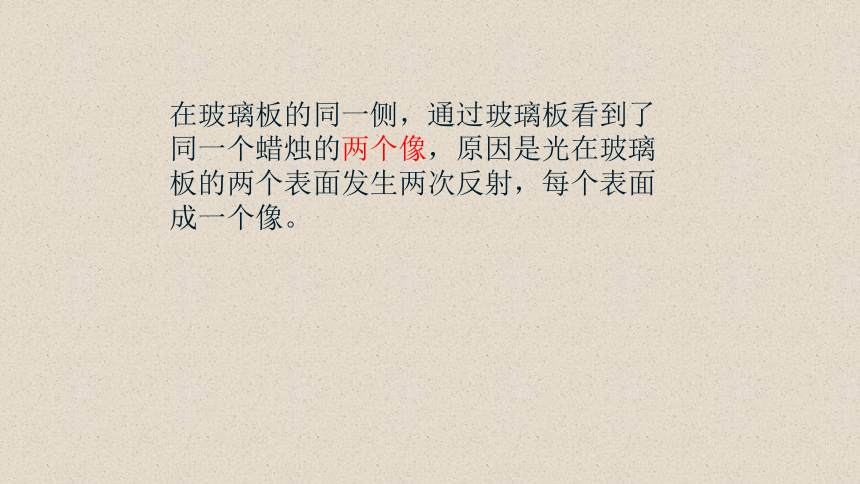

在玻璃板的同一侧，通过玻璃板看到了同一个蜡烛的两个像，原因是光在玻璃板的两个表面发生两次反射，每个表面成一个像。

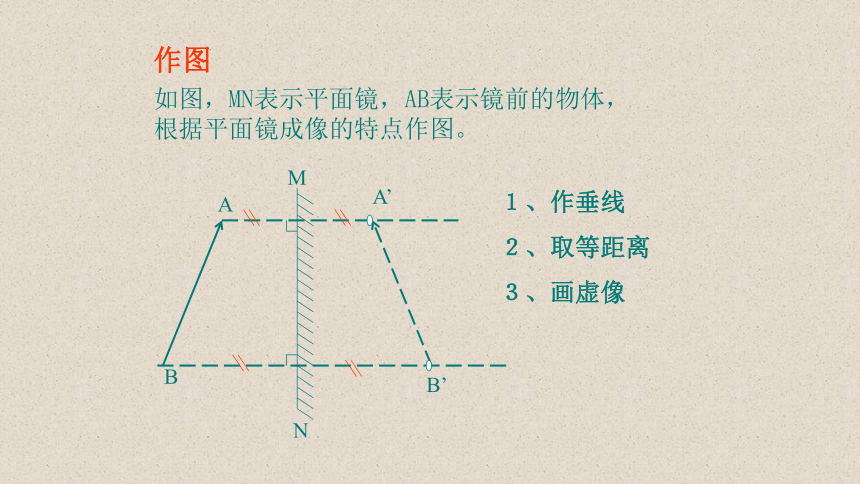

作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像
平面镜的应用
古代妇女对着铜镜梳妆
扩大视野
成像：照镜子、汽车内后视镜、
牙医看清别人牙齿的背面
45?
平面镜的应用
改变光的传播方向：潜望镜
球面镜：
凹面镜：反射面向里凹，对光有会聚作用。
eg：太阳灶、
凸面镜：反射面向外凸，对光有发散作用。
eg：路口拐弯镜、汽车后视镜、
点燃奥运圣火装置
手电筒的反光罩
一只小猫正在平面镜前欣赏自己的全身像，此时它所看到的全身像应是图中的哪一个？
（
）
A
B
C
D
C
一个人站在平面镜前，当他向平面镜走近时，则（
）
A.像变大，像与人间的距离也变大
B.像变小，像与人间的距离也变小
C.像大小不变，像与人间的距离也不变
D.像大小不变，像与人间的距离变小
D
“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是(
)
A．山的影子
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像
D
关于平面镜成像，下列叙述正确的是（
）
A.镜面越大，像就越大
B.物体离平面镜越近，像就越大
C.物体越大，像也越大
D.平面镜倾斜一些放置，像变大
一个身高为1.7米的人立在离平面镜1米远的地方，则在镜中的像高为____米，像离人的距离是___米。
1.7
2
C
人向平面镜走近时，他在镜中的像将（
）
A、变大
B、变小
C、不变
C
小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较(
)
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm
B
A
B
C
D
下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是（）
C
指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
光的直线传播
光的反射
光的直线传播
光的折射
从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。
A、7:25
B、6:35
C、5:25
D、4:35
D
