凸透镜成像的规律

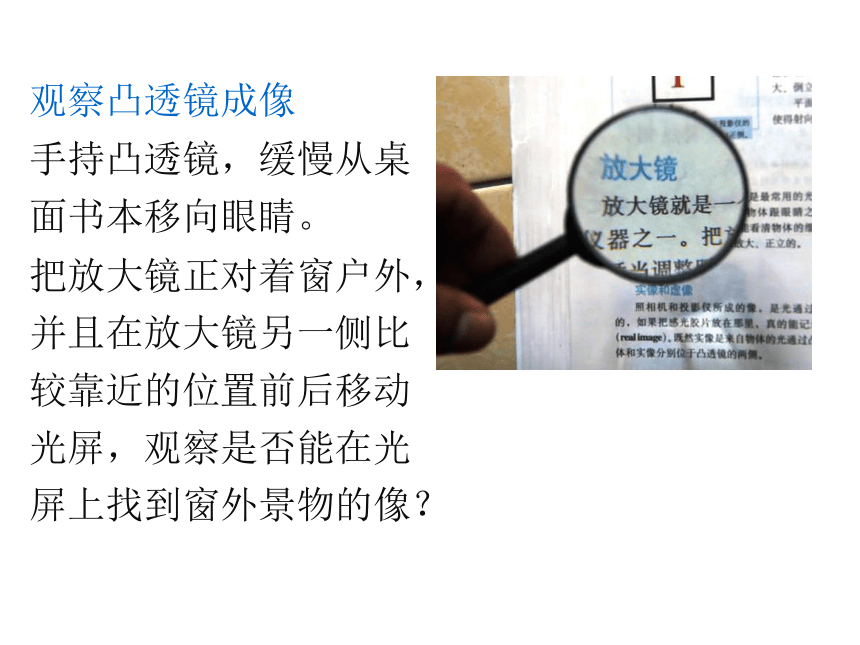

观察凸透镜成像
　　
手持凸透镜，缓慢从桌面书本移向眼睛。
把放大镜正对着窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？
光屏

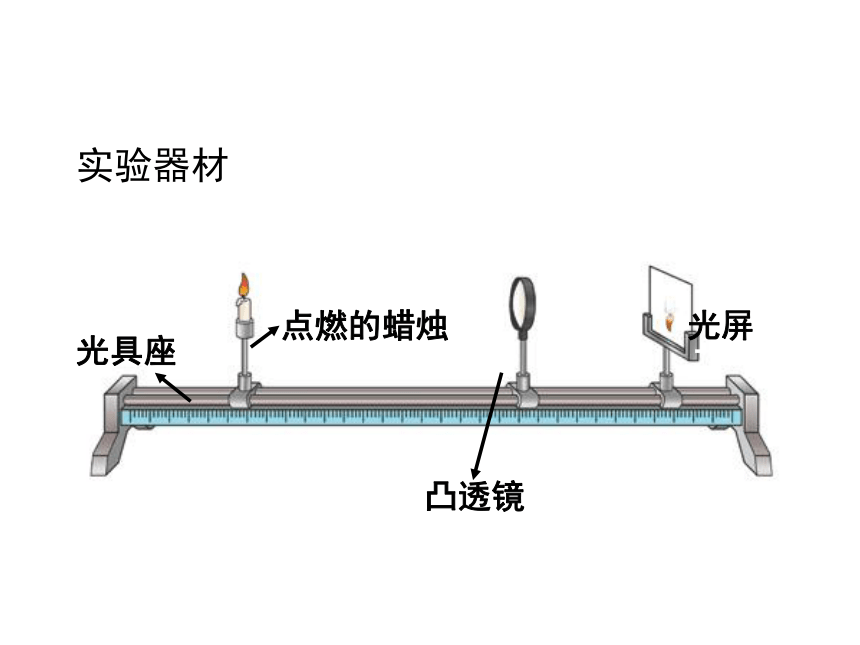

实验器材
物距u
像距v

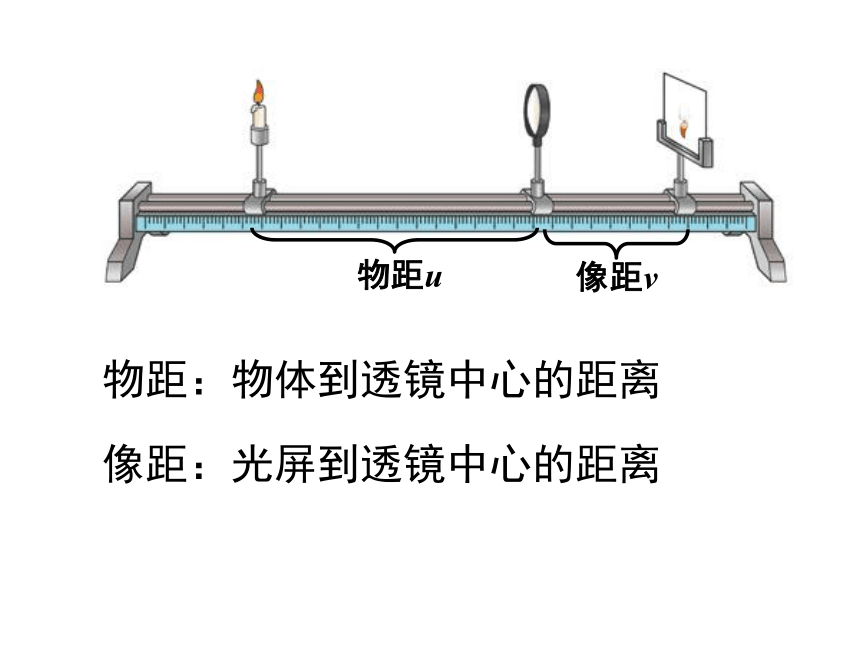

物距：物体到透镜中心的距离
像距：光屏到透镜中心的距离
步骤：

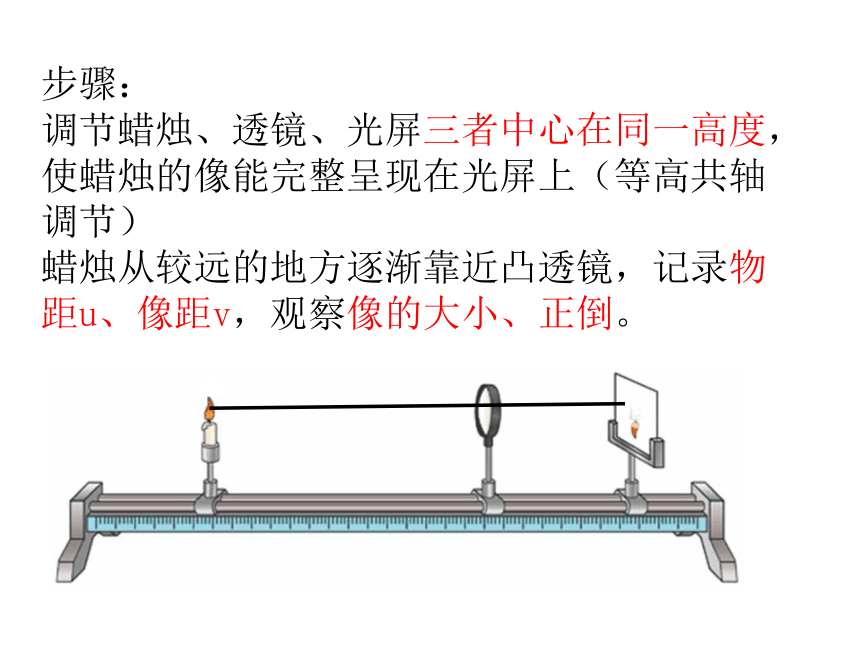

调节蜡烛、透镜、光屏三者中心在同一高度，使蜡烛的像能完整呈现在光屏上（等高共轴调节）
蜡烛从较远的地方逐渐靠近凸透镜，记录物距u、像距v，观察像的大小、正倒。

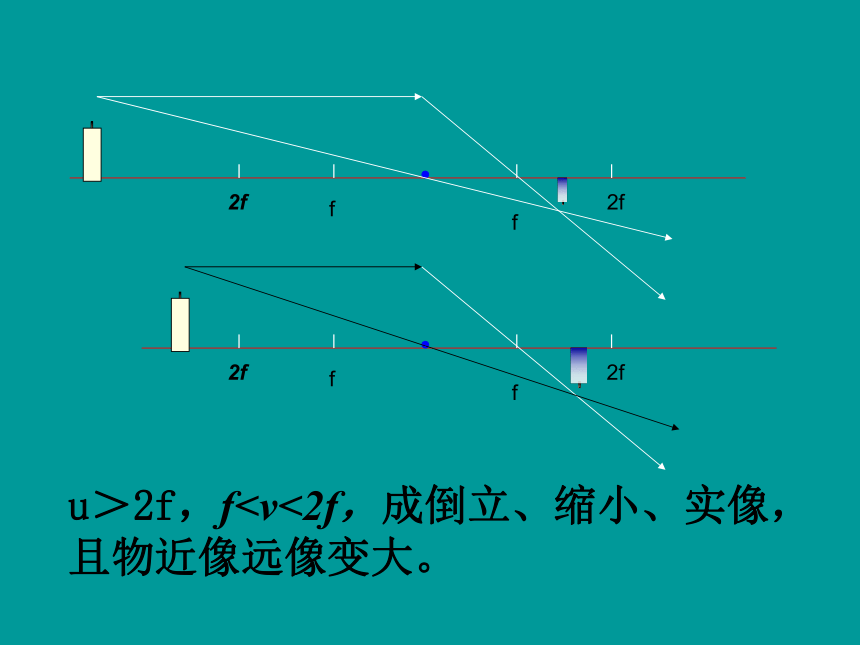

u＞2f，f且物近像远像变大。

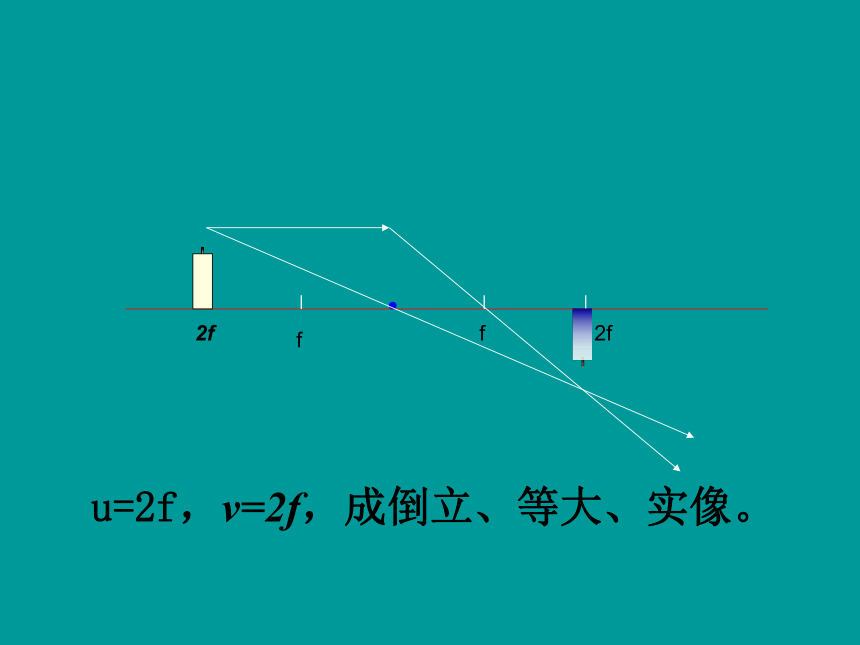

u=2f，v=2f，成倒立、等大、实像。

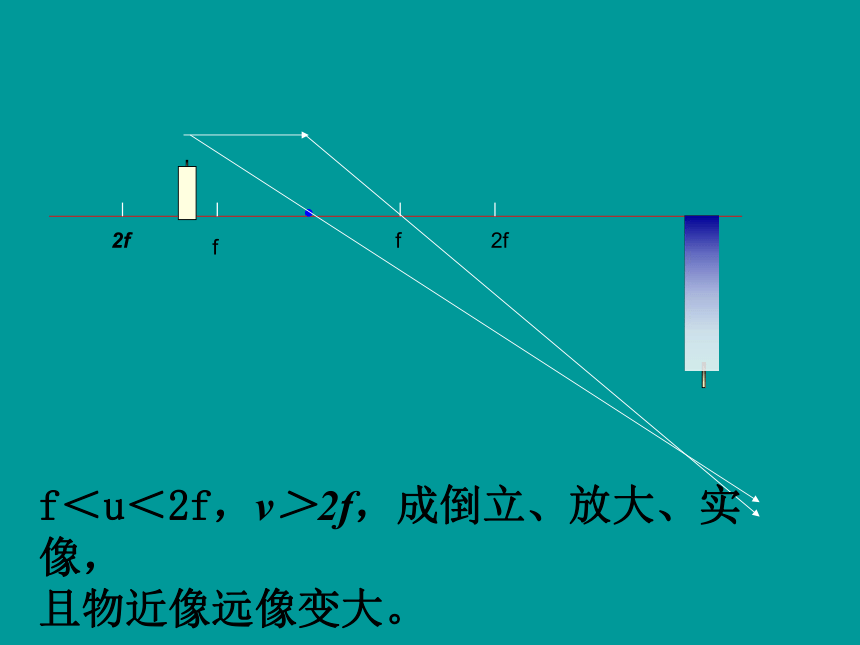

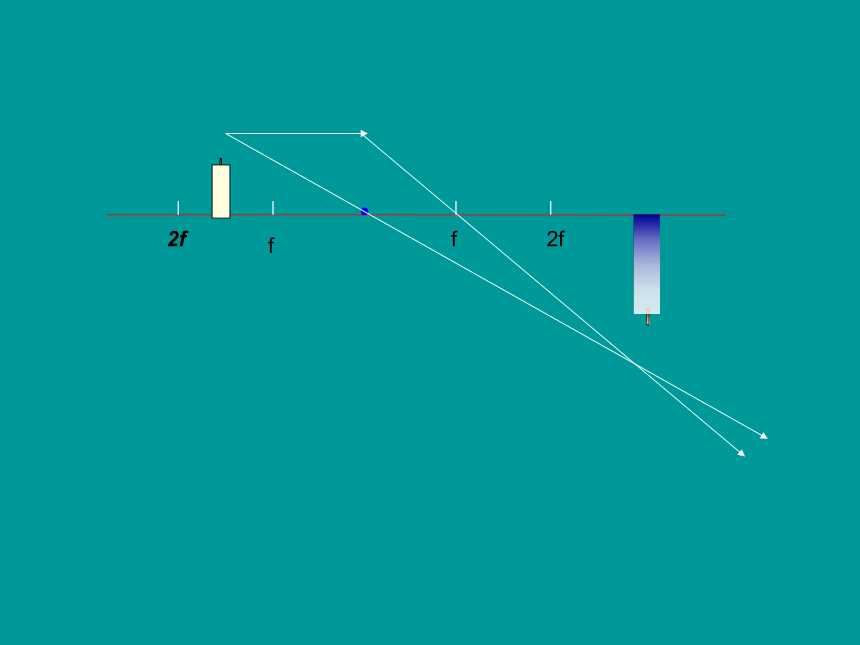

f＜u＜2f，v＞2f，成倒立、放大、实像，
且物近像远像变大。
u=f，不成像。
u＜f，v＜u，成正立、放大、虚像，
且物近像近像变小。
二焦分大小，一焦分虚实。
成实像时，物近像远像变大。
成虚像时，物近像近像变小。
物距
像的性质
像距
虚实
大小
正倒
u＞2f
实像
缩小
倒立
2f
＞v＞
f
u＝2f
实像
等大
倒立
v＝2f
2f
＞u＞
f
实像
放大
倒立
v＞2f
u＝f
不成像
u＜f
虚像
放大
正立
与物同侧
常考：
光屏上不成像的原因：烛焰、透镜、光屏三者中心不在同一高度or成像在二倍焦距外太远，光具座不够长or物体在一倍焦距处或一倍焦距内。
蜡烛变短，像偏上，如何调整蜡烛、透镜、光屏：蜡烛上移or透镜下移or光屏上移。
若挡住一部分透镜，则成像偏暗，但形状不变。
常考：
取一近视镜片放在蜡烛透镜之间，像变模糊，则光屏应远离透镜or蜡烛应远离透镜。
取一远视镜片or老花镜放在蜡烛透镜之间，像变模糊，则光屏应靠近透镜。
u-v图像：u=v=2f时，可得f。
某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（
）
A．缺少中部
　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10
cm　
　B．8
cm
C．6
cm　
　D．4
cm
u＝15cm时，是缩小实像　　
∴　u＞2f　15
cm＞2f　f＜7.5
cm　　
又知u＝9cm时，是放大实像
∴　f＜9
cm＜2f　9cm＞f＞4.5
cm
综合两个不等式得：4.5cm＜f＜7.5
cm　
无限远处的太阳光垂直射在凸透镜上，则（
）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　
　　
D．不成像
B
当物距“很远”时，像距近似等于焦距。
某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（
）
A．6cm　　　
B．10cm　　　
C．25cm　　　
D．无法确定
A
用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（
）
A．实物
　　　　　　　　　　
　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（
）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
