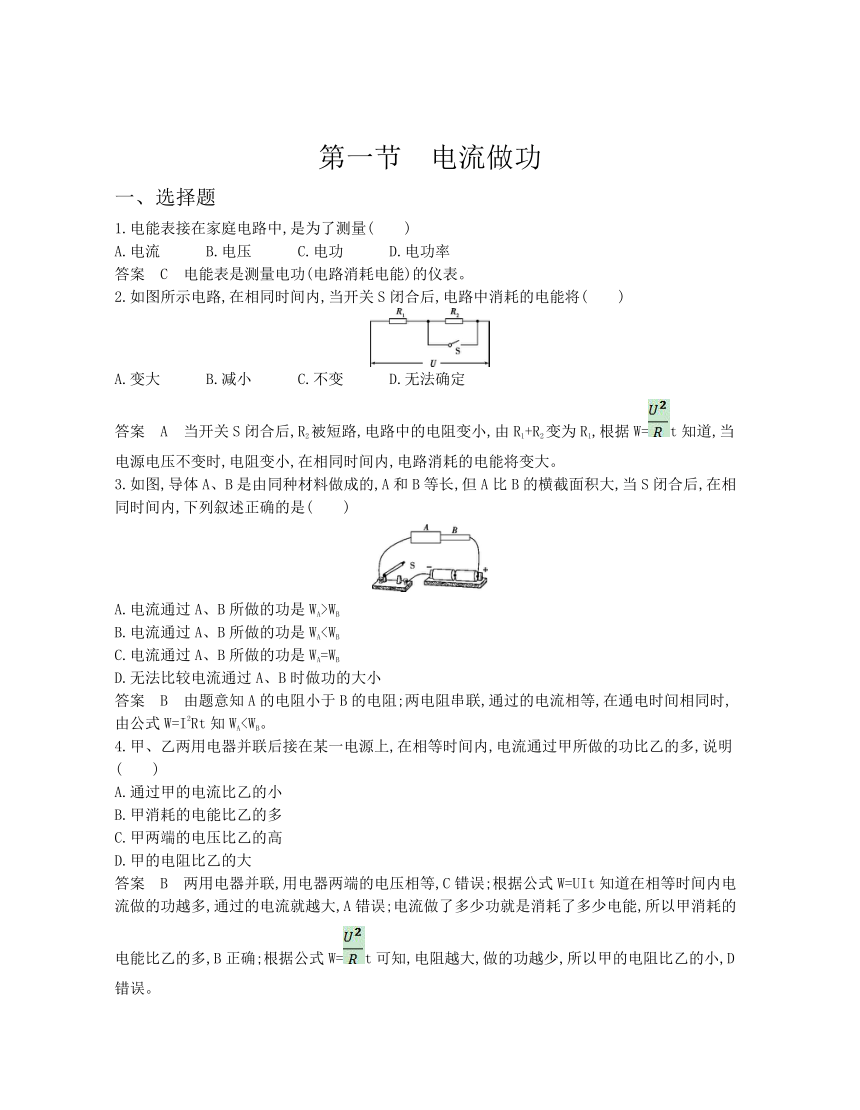

第一节 电流做功
一、选择题
1.电能表接在家庭电路中,是为了测量( )
A.电流 B.电压 C.电功 D.电功率
答案 C 电能表是测量电功(电路消耗电能)的仪表。
2.如图所示电路,在相同时间内,当开关S闭合后,电路中消耗的电能将( )
A.变大 B.减小 C.不变 D.无法确定
答案 A 当开关S闭合后,R2被短路,电路中的电阻变小,由R1+R2变为R1,根据W=t知道,当电源电压不变时,电阻变小,在相同时间内,电路消耗的电能将变大。
3.如图,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大,当S闭合后,在相同时间内,下列叙述正确的是( )
A.电流通过A、B所做的功是WA>WB
B.电流通过A、B所做的功是WAC.电流通过A、B所做的功是WA=WB
D.无法比较电流通过A、B时做功的大小
答案 B 由题意知A的电阻小于B的电阻;两电阻串联,通过的电流相等,在通电时间相同时,由公式W=I2Rt知WA4.甲、乙两用电器并联后接在某一电源上,在相等时间内,电流通过甲所做的功比乙的多,说明( )
A.通过甲的电流比乙的小
B.甲消耗的电能比乙的多
C.甲两端的电压比乙的高
D.甲的电阻比乙的大
答案 B 两用电器并联,用电器两端的电压相等,C错误;根据公式W=UIt知道在相等时间内电流做的功越多,通过的电流就越大,A错误;电流做了多少功就是消耗了多少电能,所以甲消耗的电能比乙的多,B正确;根据公式W=t可知,电阻越大,做的功越少,所以甲的电阻比乙的小,D错误。
二、填空题
5. 某同学家的电能表本月末抄表时的示数如图所示,若本月应交电费45元,且电价为0.5元/度,则上月末抄表时的示数应为 kW·h;从本电能表面板上你还能看到哪些信息 。(写出一条即可)?
答案 841.6 电能表上参数的意义:“220 V”表示接在220 V的电路中使用,“5 A”表示电路中允许通过的最大电流是5 A,“50 Hz”表示接在频率是50 Hz的交流电中使用,“2500 r/kW·h”表示每消耗1 kW·h的电能,电能表的表盘转2 500转
解析 因为本月应交电费45元,且电价为0.5元/度,所以本月消耗的电能W==90度=90 kW·h,由图知道电能表本月末抄表时的示数:W2 =931.6 kW·h,上月末抄表时的示数:W1=W2-W=931.6 kW·h-90 kW·h=841.6 kW·h。
6.乐乐同学发现她家的电能表上标有“600 revs/(kW·h)”的字样,当她只开一盏灯时,又发现表盘1 min才转一周,则这盏灯工作 h消耗1度电。?
答案 10
解析 “600 revs/(kW·h)”的物理意义为:每消耗1度电,电能表铝盘转动600圈。那么1分钟转一圈,转600圈要600分钟,即10小时。
7. 有一个阻值是100 Ω的电阻R1,正常工作时通过它的电流为0.2 A。现有一个60 V电源,为了使其正常工作,应串联一个阻值是 Ω的电阻R2,通电10分钟R2消耗电能 J。?
答案 200 4800
解析 阻值是100 Ω的电阻R1,正常工作时通过它的电流为0.2 A,由正常工作时的电压U1=IR1=0.2 A×100 Ω=20 V,所以为了使其正常工作,串联电阻应分去的电压为60 V-20 V=40 V,则R2的阻值为200 Ω,通电10分钟R2消耗电能:W=I2R2t=(0.2 A)2×200 Ω×10×60 s=4800 J。
8. 电能表的铭牌上标有“220 V 5 A”字样和“2500 r/(kW·h)”字样,该电能表的转盘转过250圈时,用电器消耗的电能为 J,合 kW·h。?
答案 3.6×105 0.1
解析 “2500 r/(kW·h)”字样,表示电能表的转盘每转2500 r,消耗1 kW·h的电能,所以转过250圈时,消耗的电能为=0.1 kW·h=3.6×105 J。
9.华强物业工作人员来小明家收电费,他观察到李明家电能表的情况如图所示。然后从记录本上查出上月电能表的示数是811.6 kW·h。若按0.5元/(kW·h)计费,小明家本月应缴电费 元。?
答案 60
解析 本月消耗的电能为月初与月末示数的差,由图得电能表的示数为931.6 kW·h,小明家本月消耗的电能W=931.6 kW·h-811.6 kW·h=120 kW·h,应缴电费:120 kW·h×0.5元/(kW·h)=60元。
10.小明家的电能表上标有“3200 imp/(kW·h)”字样,表示耗电1 kW·h电能表上的指示灯闪烁 次;当他家只开某个用电器时,发现在10 min内电能表指示灯闪烁了32次,该用电器10 min内消耗的电能为 kW·h。?
答案 3200 0.01
解析 “3200 imp/(kW·h)”的含义是:电路中每消耗1 kW·h的电能,指示灯闪烁3200次;当指示灯闪烁32次时,消耗的电能为W= kW·h=0.01 kW·h。
