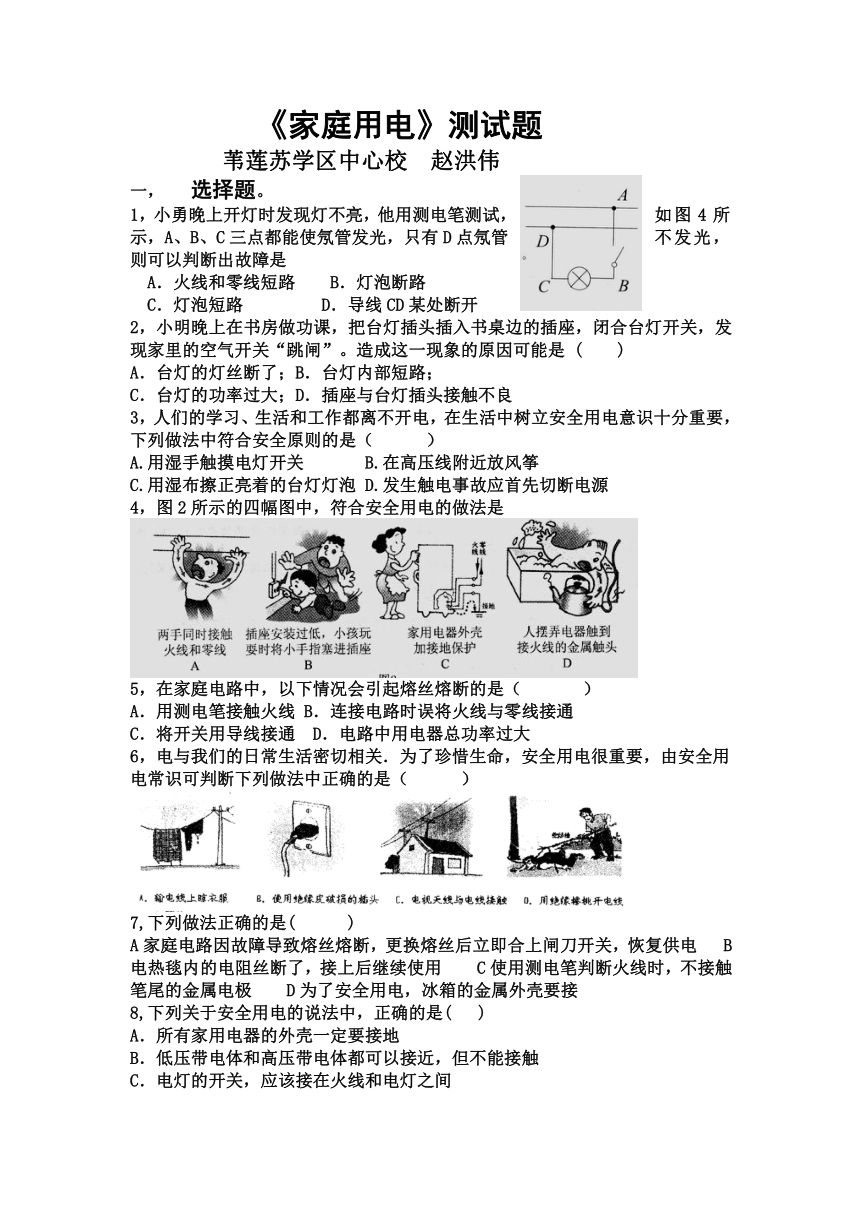

《家庭用电》测试题
苇莲苏学区中心校 赵洪伟
选择题。
1，小勇晚上开灯时发现灯不亮，他用测电笔测试，如图4所示，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可以判断出故障是
A．火线和零线短路 B．灯泡断路
C．灯泡短路 D．导线CD某处断开
2，小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”。造成这一现象的原因可能是 ( )
A．台灯的灯丝断了；B．台灯内部短路；
C．台灯的功率过大；D．插座与台灯插头接触不良
3，人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的是（ ）
A.用湿手触摸电灯开关 B.在高压线附近放风筝
C.用湿布擦正亮着的台灯灯泡 D.发生触电事故应首先切断电源
4，图2所示的四幅图中，符合安全用电的做法是
5，在家庭电路中，以下情况会引起熔丝熔断的是（ ）
A．用测电笔接触火线 B．连接电路时误将火线与零线接通
C．将开关用导线接通 D．电路中用电器总功率过大
6，电与我们的日常生活密切相关．为了珍惜生命，安全用电很重要，由安全用电常识可判断下列做法中正确的是（ ）
7,下列做法正确的是( )
A家庭电路因故障导致熔丝熔断，更换熔丝后立即合上闸刀开关，恢复供电 B电热毯内的电阻丝断了，接上后继续使用 C使用测电笔判断火线时，不接触笔尾的金属电极 D为了安全用电，冰箱的金属外壳要接
8,下列关于安全用电的说法中，正确的是( )
A．所有家用电器的外壳一定要接地
B．低压带电体和高压带电体都可以接近，但不能接触
C．电灯的开关，应该接在火线和电灯之间
D．接大功率用电器的插座，只在接插座的零线上装一根保险丝

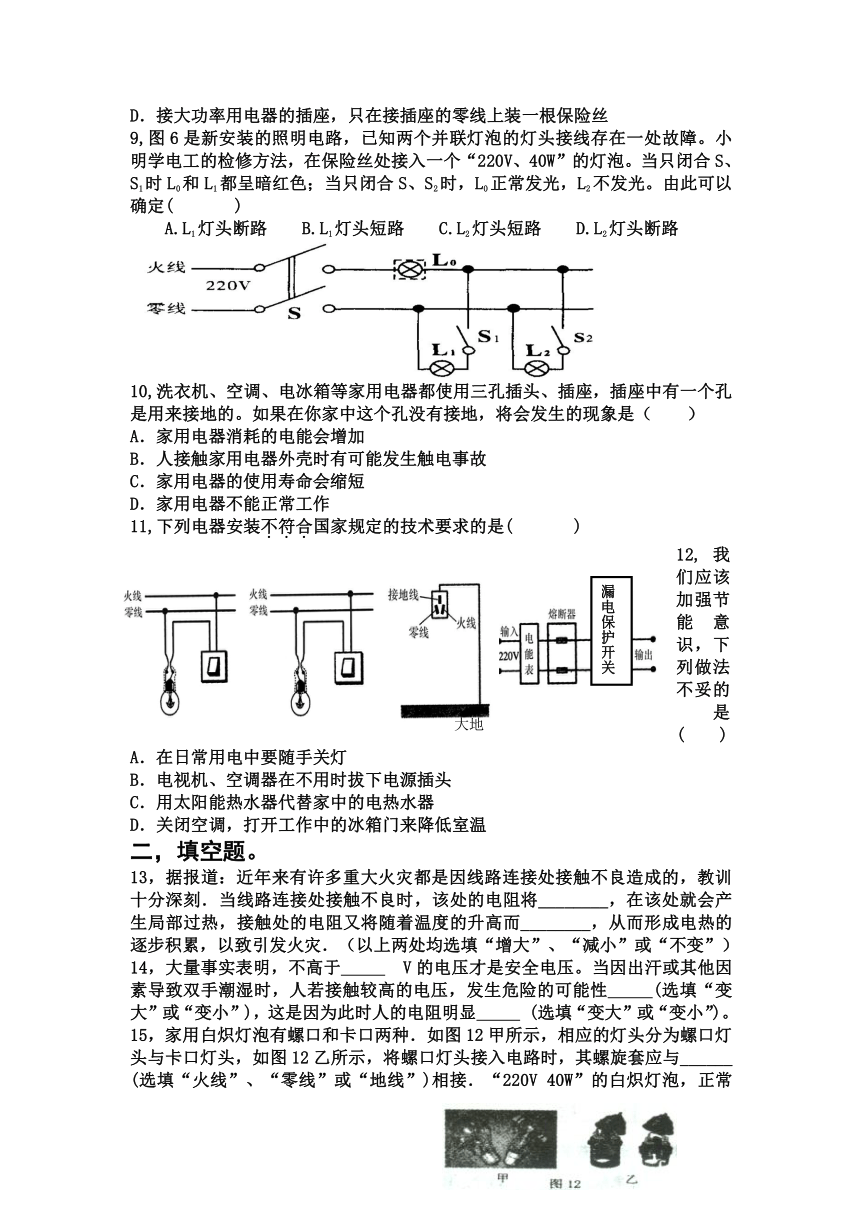

9,图6是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。由此可以确定( )
A.L1灯头断路 B.L1灯头短路 C.L2灯头短路 D.L2灯头断路
10,洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（　　）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
11,下列电器安装不符合国家规定的技术要求的是( )
12,我们应该加强节能意识，下列做法不妥的是( )
A．在日常用电中要随手关灯
B．电视机、空调器在不用时拔下电源插头
C．用太阳能热水器代替家中的电热水器
D．关闭空调，打开工作中的冰箱门来降低室温
二，填空题。
13，据报道：近年来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．当线路连接处接触不良时，该处的电阻将________，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而________，从而形成电热的逐步积累，以致引发火灾．（以上两处均选填“增大”、“减小”或“不变”）
14，大量事实表明，不高于 V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 (选填“变大”或“变小”)，这是因为此时人的电阻明显 (选填“变大”或“变小”)。
15，家用白炽灯泡有螺口和卡口两种．如图12甲所示，相应的灯头分为螺口灯头与卡口灯头，如图12乙所示，将螺口灯头接入电路时，其螺旋套应与______ (选填“火线”、“零线”或“地线”)相接．“220V 40W”的白炽灯泡，正常工作时(热态)电阻约为1200Ω；两端加10V的电压时，测得通过的电流是0．1A，其电阻(冷态)值是______Ω．阻值的变化说明灯丝的电阻与_________有关。
17，一小型号电冰箱的铭牌如右表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压是_______V，电冰箱正常工作时的电流是______A，若电冰箱每天正常工作6h，一个月（按30天计）耗电_______kwh，电冰箱与其它用电器如电灯是_______联连接的；电冰箱、电灯、电视机中使用三孔插座的是______。
BC—65B电冰箱
额定电压 220V
额定功率 110W
工作频率 50Hz
总容量 60L
18，白炽灯泡工作时，灯丝温度可以高达2000℃以上。用钨做灯丝，是因为钨的________高。用久的灯泡壁会发黑，这主要是由于钨先____________，然后在玻璃泡内表面__________ 所致。此时灯丝的电阻比起它还是新的时候 __________（选填"变大"、"变小"或"不变"）。在正常电压下工作时，其实际功率与额定功率相比________（选填"偏大"、"偏小"或"不变"），发光亮度__________（选填"偏亮"、"偏暗"或"相同"）。
19，测电笔的氖管发光,表明测电笔的笔尖接触的是___________.三孔插座比两孔插座多的那个孔是跟大地连接的,当电冰箱的三脚插头插在三孔插座里时,除把用电部分连入电路外,还把电冰箱的___________与大地连接起来.
20，家庭电路中可利用电能表测量用电器的实际工作电压和实际功率.小刚家的电能表如图所示,当电路中只接入一个额定电压为220V,额定功率为1500W的电热水壶时,测得电能表的转盘在360s内转过了81转(Revs),则此时加在电热水壶上的实际电压____________额定电压(填">"、"="或"<"),电热水壶的实际功率是_________W.
三，作图与实验题。
21，把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去.
22，几个同学在做"测定小灯泡额定功率"的实验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12Ω。如图所示是小勇同学连接的实物电路。
（1）根据题目要求，把图中的电路补充完整。
（2）在正确连接电路时，开关必须__________，滑动变阻器的滑片应移至_________端。实验时，要使小灯泡正常发光，应调节滑动变阻器使电压表的示数为_________V，若此时电流表的示数如图所示，电流为_________A，那么小灯泡的额定功率是__________W。
（3）小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为4.5V，电流表示数为0，则产生这个故障的原因可能是_______ .
23，为了探究"电流产生的热量与电阻大小的关系"，大伟小组采用了如图所示的实验装置，其中R1>R2，
⑴实验中R1、R2采用什么连接方式使通过它们的电流相等,_____
⑵在通电时间相同时，两支玻璃管内煤油上升较高的是______（填"甲"或"乙"）瓶。由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越_________。
⑶上述实验方法是研究物理问题的常用方法，下面研究方法与此相同的是（　　）
A．在研究物体受到几个力时，引入了合力的概念。B．在探究电流与电压的关系时，要保持电阻一定。
C．在研究磁场时，用磁感线来形象地描述磁场。
四，计算题。
24，如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有"220V 40W"字样。问（不考虑温度对电阻值的影响）：
⑴、要使电热毯处于低温挡时，开关S应处于什么状态？
⑵、发热电阻丝R0的阻值是多大？
⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？
25，下表是威力双桶洗衣机的铭牌
求该洗衣机在额定电压下工作时：
（1）洗涤电动机和脱水电动机同时转动时，通过洗衣机电源线的电流是多少？
（2）某次洗衣服时，洗涤时间是15min，脱水时间3min，本次洗衣机消耗了多少电能
