人教版九年级物理全册同步练习：17.2 欧姆定律word版有答案

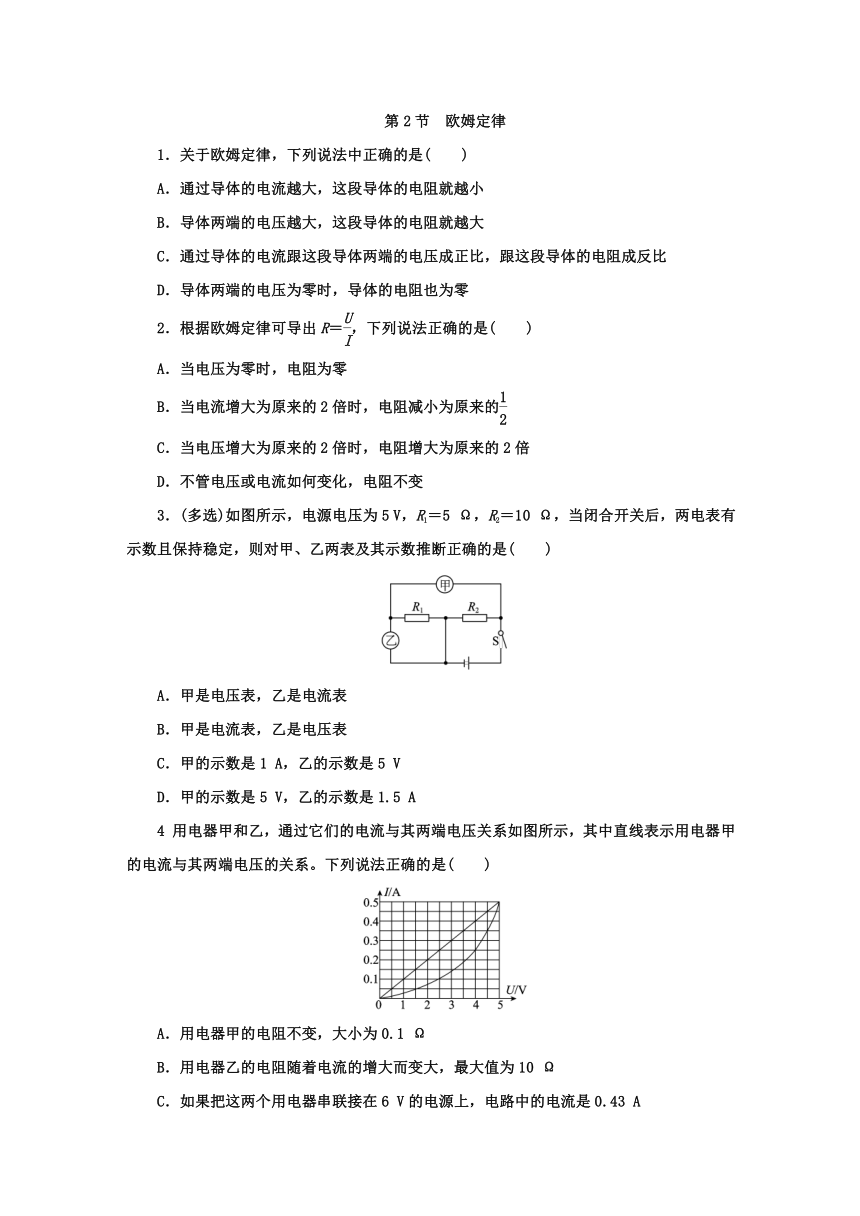

第2节　欧姆定律
1．关于欧姆定律，下列说法中正确的是(　　)
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，导体的电阻也为零
2．根据欧姆定律可导出R＝，下列说法正确的是(　　)
A．当电压为零时，电阻为零
B．当电流增大为原来的2倍时，电阻减小为原来的
C．当电压增大为原来的2倍时，电阻增大为原来的2倍
D．不管电压或电流如何变化，电阻不变
3．(多选)如图所示，电源电压为5
V，R1＝5
Ω，R2＝10
Ω，当闭合开关后，两电表有示数且保持稳定，则对甲、乙两表及其示数推断正确的是(　　)
A．甲是电压表，乙是电流表
B．甲是电流表，乙是电压表
C．甲的示数是1
A，乙的示数是5
V
D．甲的示数是5
V，乙的示数是1.5
A
4
用电器甲和乙，通过它们的电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压的关系。下列说法正确的是(　　)
A．用电器甲的电阻不变，大小为0.1
Ω
B．用电器乙的电阻随着电流的增大而变大，最大值为10
Ω
C．如果把这两个用电器串联接在6
V的电源上，电路中的电流是0.43
A
D．如果把这两个用电器并联接在4
V的电源上，干路中的电流是0.65
A

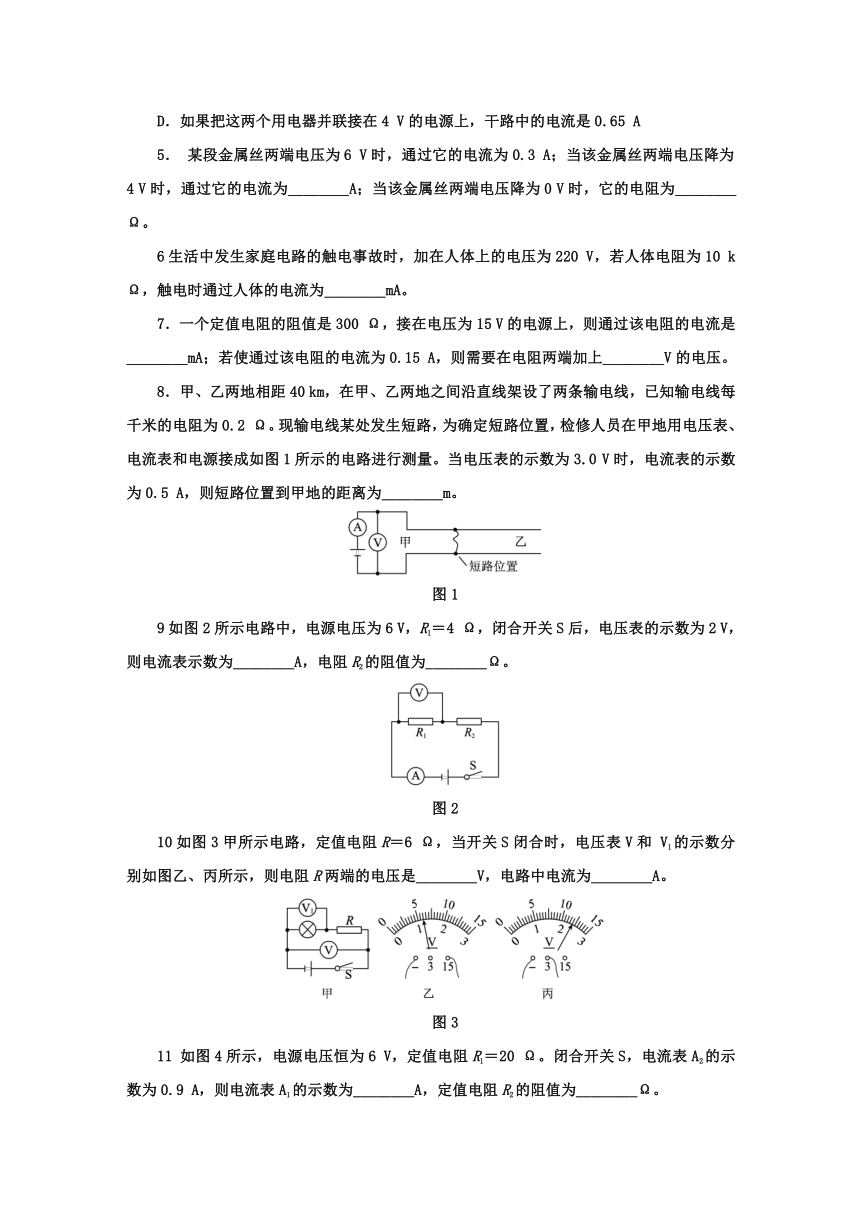

5．
某段金属丝两端电压为6
V时，通过它的电流为0.3
A；当该金属丝两端电压降为4
V时，通过它的电流为________A；当该金属丝两端电压降为0
V时，它的电阻为________Ω。
6生活中发生家庭电路的触电事故时，加在人体上的电压为220
V，若人体电阻为10
kΩ，触电时通过人体的电流为________mA。
7．一个定值电阻的阻值是300
Ω，接在电压为15
V的电源上，则通过该电阻的电流是________mA；若使通过该电阻的电流为0.15
A，则需要在电阻两端加上________V的电压。
8．甲、乙两地相距40
km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2
Ω。现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图1所示的电路进行测量。当电压表的示数为3.0
V时，电流表的示数为0.5
A，则短路位置到甲地的距离为________m。
图1
9如图2所示电路中，电源电压为6
V，R1＝4
Ω，闭合开关S后，电压表的示数为2
V，则电流表示数为________A，电阻R2的阻值为________Ω。
图2
10如图3甲所示电路，定值电阻R＝6
Ω，当开关S闭合时，电压表V和
V1的示数分别如图乙、丙所示，则电阻R两端的电压是________V，电路中电流为________A。
图3
11
如图4所示，电源电压恒为6
V，定值电阻R1＝20
Ω。闭合开关S，电流表A2的示数为0.9
A，则电流表A1的示数为________A，定值电阻R2的阻值为________Ω。
图4
12
如图5所示是电阻A、B的I－U图象。由图可知B的阻值是________Ω；将A、B串联后接入电路，当通过A的电流为0.3
A时，A和B两端的总电压是________V；将A、B并联后接入某电路，当通过B的电流为0.2
A时，A两端的电压是________V。
图5
13．如图8所示，电阻R1的阻值为10
Ω。闭合开关S，电阻R1两端的电压为10
V，电阻R2两端的电压为5
V。求：
(1)电源两端的电压。
(2)通过电阻R1的电流。
图8
14．如图9所示电路，电源电压为12
V保持不变，定值电阻R1的阻值为10
Ω，当滑动变阻器R2的滑片处于某位置时，电流表的示数为1.6
A。求此时滑动变阻器接入电路的电阻。
图9
15．
定值电阻R1两端加4.5
V电压时，通过的电流为0.45
A。如图10所示电路，电源电压不变，R1和定值电阻R0并联，闭合开关后电流表示数为0.50
A；用阻值为30
Ω的电阻R2替换R1，电流表示数变为0.30
A。求：
(1)R1的阻值。
(2)电源电压。
图10
答案
1．C
2．D　3．BC　4．D　
5．0.2　20　
6．22　[解析]
已知加在人体上的电压为U＝220
V，人体电阻为R＝10
kΩ＝104
Ω，则通过人体的电流为I＝＝＝0.022
A＝22
mA。
7．50　45
8．1.5×104　[解析]
导线电阻：R＝＝＝6
Ω，则导线长度：L＝＝30
km，则短路位置到甲地的距离：s＝＝＝15
km＝1.5×104
m。
9．0.5　8
10．3.6　0.6　[解析]
由电路图可知，灯泡与电阻R串联，电压表V测量电源的电压，电压表V1测量灯泡两端的电压。由图乙可知，电压表V的量程为0～15
V，分度值为0.5
V，示数U＝6
V；由图丙可知，电压表V1的量程为0～3
V，分度值为0.1
V，示数U1＝2.4
V。因为串联电路中总电压等于各分电压之和，所以R两端的电压：U2＝U－U1＝6
V－2.4
V＝3.6
V，根据欧姆定律可得，电路中电流：I＝＝＝0.6
A。
11．0.3　10　[解析]
由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，通过R1的电流：I1＝＝＝0.3
A，通过R2的电流：I2＝I－I1＝0.9
A－0.3
A＝0.6
A，则定值电阻R2的阻值：R2＝＝＝10
Ω。
12．10　4.5　2　[解析]
B的电阻：RB＝＝＝10
Ω。将A、B串联后接入电路中时，通过它们的电流相等，通过A的电流为0.3
A时，通过B的电流也为0.3
A，由图象可知，A、B两端的电压分别为UA＝1.5
V，UB＝3
V，所以，A和B两端的总电压：UAB＝UA＋UB＝1.5
V＋3
V＝4.5
V。将A、B并联后接入电路中时，它们两端的电压相等，由图象可知，当通过B的电流为0.2
A时，其两端电压为2
V，等于A两端的电压。
13．(1)由图知，R1和R2是串联的，
电源电压：U＝U1＋U2＝10
V＋5
V＝15
V。
(2)通过电阻R1的电流：I1＝＝＝1
A。
14．由电路图可知，R1和R2并联，电流表测量干路电流。并联电路中各支路两端的电压，且等于电源电压，
则通过R1的电流：I1＝＝＝1.2
A，
因为并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I－I1＝1.6
A－1.2
A＝0.4
A，
则滑动变阻器R2接入电路的电阻：R2＝＝＝30
Ω。
15．(1)根据I＝可得：R1＝＝＝10
Ω。
(2)根据欧姆定律和并联电路的电流特点可知：
R1和定值电阻R0并联时，＋＝I，
即＋＝0.50
A①；
R2和定值电阻R0并联时，＋＝I′，
即＋＝0.30
A②。
根据①②两式可得：U＝3
V。
