第4节　变阻器
1

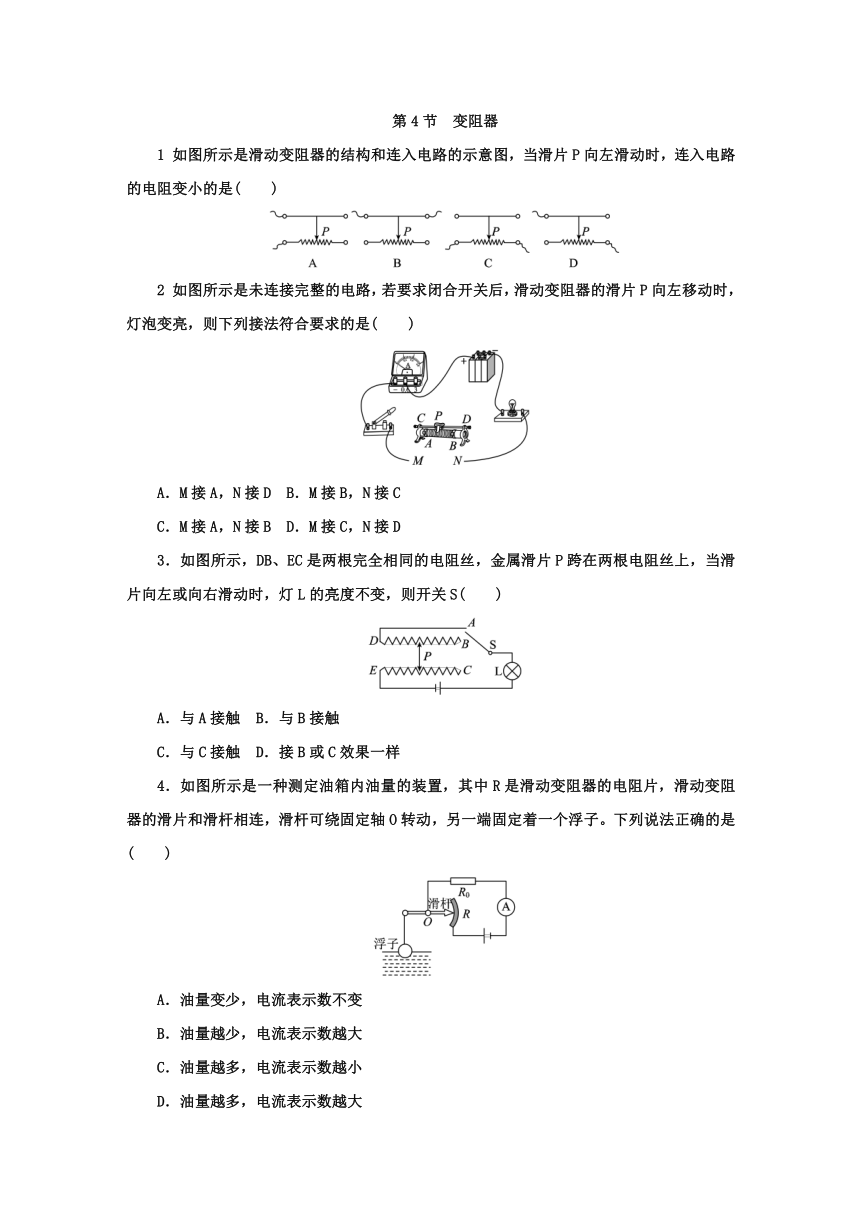

如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是(　　)
2
如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是(　　)
A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D
3．如图所示，DB、EC是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S(　　)
A．与A接触
B．与B接触
C．与C接触
D．接B或C效果一样
4．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是(　　)
A．油量变少，电流表示数不变
B．油量越少，电流表示数越大
C．油量越多，电流表示数越小
D．油量越多，电流表示数越大

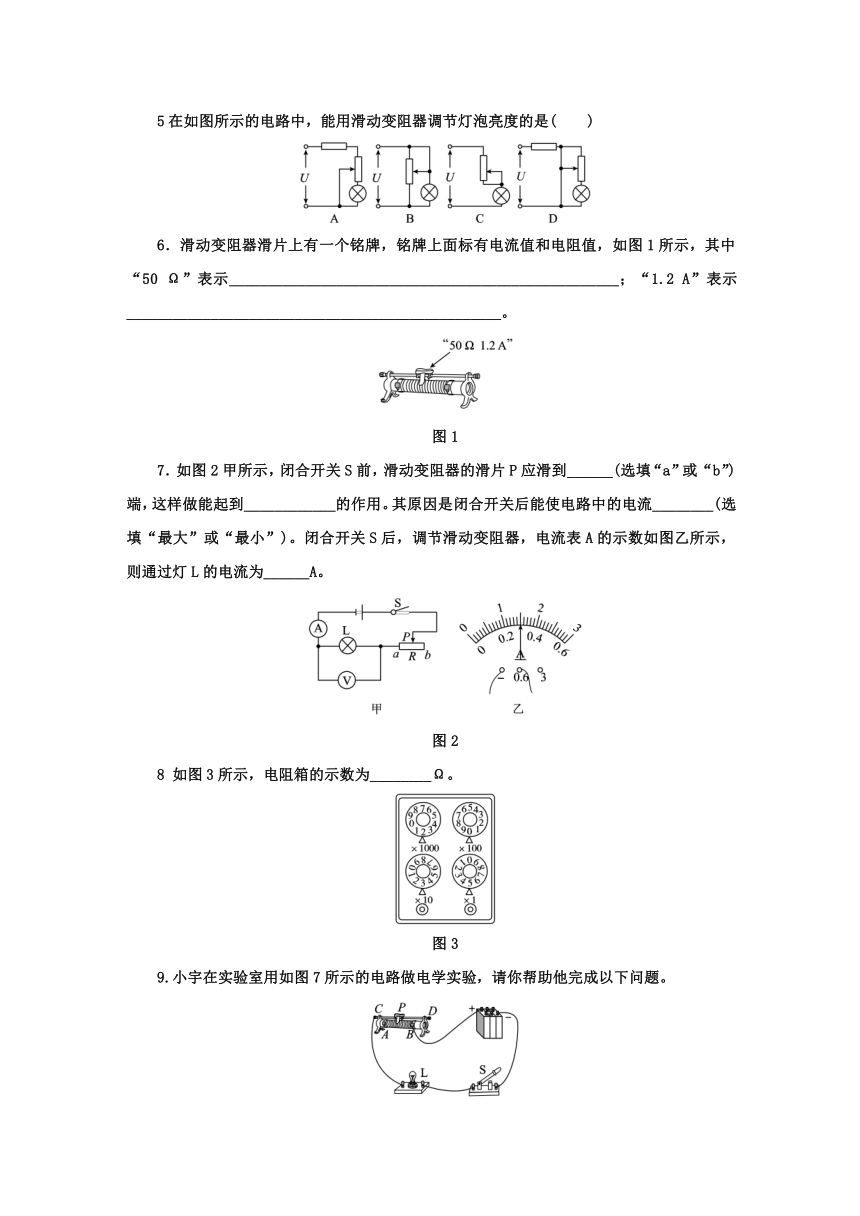

5在如图所示的电路中，能用滑动变阻器调节灯泡亮度的是(　　)
6．滑动变阻器滑片上有一个铭牌，铭牌上面标有电流值和电阻值，如图1所示，其中“50
Ω”表示___________________________________________________；“1.2
A”表示_________________________________________________。
图1
7．如图2甲所示，闭合开关S前，滑动变阻器的滑片P应滑到______(选填“a”或“b”)端，这样做能起到____________的作用。其原因是闭合开关后能使电路中的电流________(选填“最大”或“最小”)。闭合开关S后，调节滑动变阻器，电流表A的示数如图乙所示，则通过灯L的电流为______A。
图2
8
如图3所示，电阻箱的示数为________Ω。
图3
9.小宇在实验室用如图7所示的电路做电学实验，请你帮助他完成以下问题。
图7
(1)连接电路时，开关应________，滑动变阻器的滑片应移动到________(选填“A”或“B”)端。
(2)闭合开关S，发现小灯泡不亮，此时________(选填“能”或“不能”)马上判断小灯泡发生了断路。如不能应如何操作：__________________________。
(3)闭合开关S后，当滑片P向B端移动时，灯L将________(选填“变暗”“不变”或“变亮”)。
(4)若将滑动变阻器的A、D两个接线柱接入电路中，闭合开关S，要使灯L变暗，滑片P应向______端移动。
10．如图8所示是一个未完成的实物电路，请你根据要求，用笔画线代替导线，完成电路连接。要求：①电压表测量小灯泡两端的电压；②闭合开关S后，滑动变阻器的滑片P向B端移动时，电流表示数增大，小灯泡变亮。
图8
11．如图10所示，图甲为亮度可调的台灯，电位器是调节其亮度的装置；图乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用______________(选填“铜丝”或“镍铬合金丝”)。
图10
12．如图11所示是大型电子地磅的电路图。当称物体时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。(均选填“变大”“变小”或“不变”)
图11
13．某同学设计了一个风力测定仪，如图12所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大；AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点；电路中有一灯泡L，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个____________________；灯泡L的亮度可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是________________________________________________________________________。
图12
14．创新与设计：给你一组电源、一个开关、一只灯泡、一些铜导线，在没有滑动变阻器和电位器的情况下，为了调节灯泡的亮度，你能想出一个简易的方法来代替变阻器吗？请你介绍一下你的设计并画出调节灯泡亮度的电路图。
答案
1．A　2．A　3．D　4．D
5.C
6．滑动变阻器的最大阻值为50
Ω(或变阻范围为0～50
Ω)　滑动变阻器允许通过的最大电流为1.2
A
7．b　保护电路　最小　0.3
8．2035　
9．(1)断开　A
(2)不能　向B端移动滑片观察灯泡是否发光
(3)变亮　(4)B(或右或D)
10．如图所示
11．b和c　
镍铬合金丝
12．变小　变大　
13．滑动变阻器　在电路中串联一个电流表
