3.5 奇妙的透镜 同步练习（含答案）

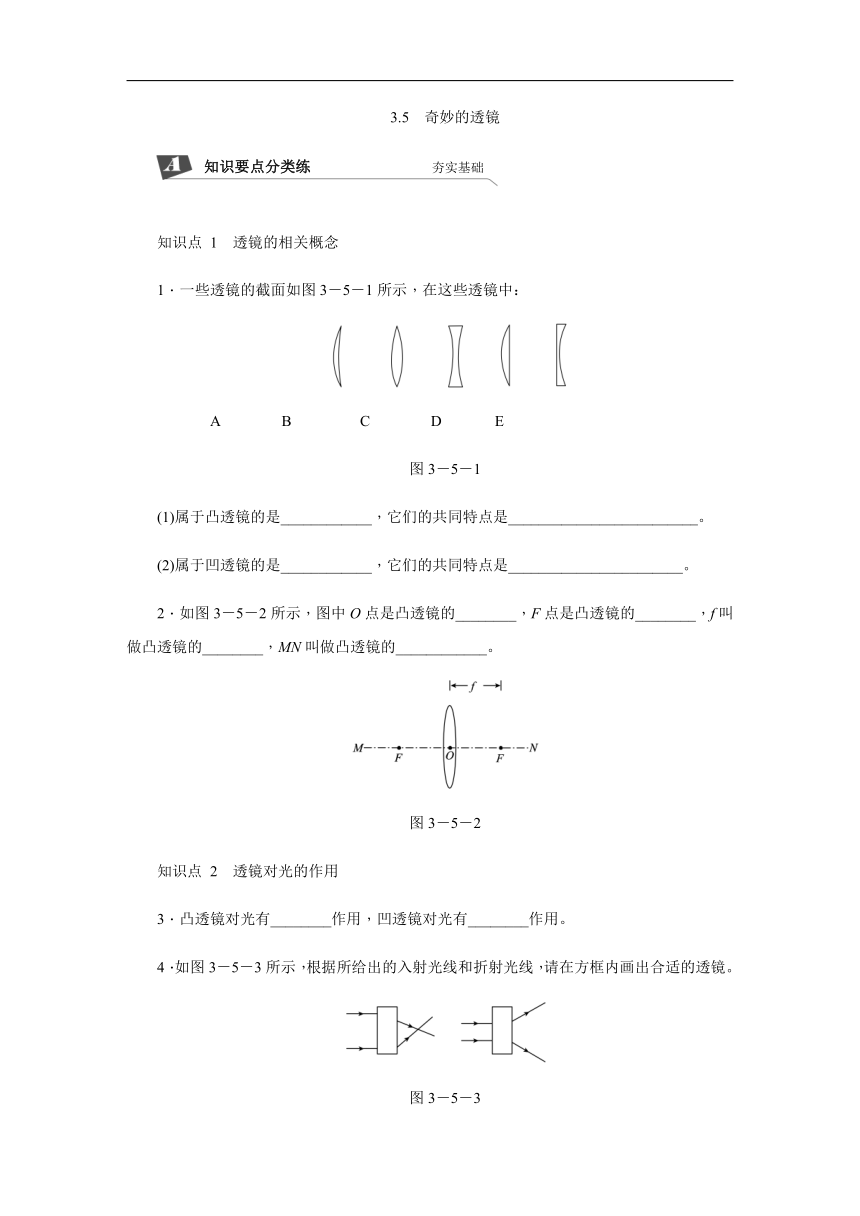

3.5　奇妙的透镜
269240103505知识要点分类练 夯实基础
知识点 1　透镜的相关概念
1．一些透镜的截面如图3－5－1所示，在这些透镜中：

　　　A　　　　B　 　　　C　　　　D　 　　E
图3－5－1
(1)属于凸透镜的是____________，它们的共同特点是_________________________。
(2)属于凹透镜的是____________，它们的共同特点是_______________________。
2．如图3－5－2所示，图中O点是凸透镜的________，F点是凸透镜的________，f叫做凸透镜的________，MN叫做凸透镜的____________。
图3－5－2
知识点 2　透镜对光的作用
3．凸透镜对光有________作用，凹透镜对光有________作用。
4．如图3－5－3所示，根据所给出的入射光线和折射光线，请在方框内画出合适的透镜。
图3－5－3
知识点 3　三条特殊光线
5．平行于主光轴的光线经凸透镜折射后经过________；经过凸透镜焦点的光线经凸透镜折射后________于主光轴射出。平行于主光轴的光线经凹透镜折射后发散，发散光线的________过凹透镜的虚焦点；射向凹透镜的光线，如果其延长线通过虚焦点，则该光线经凹透镜折射后________于主光轴射出。通过光心的光线经凹(或凸)透镜后传播方向________。
6．如图3－5－4所示，F、O分别为凸透镜的焦点和光心，请在图中分别画出三条入射光线经过凸透镜后的折射光线。
图3－5－4
7．如图3－5－5所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
图3－5－5
8．如图3－5－6所示的光路图中正确的是(　　)
图3－5－6
知识点 4　测量凸透镜的焦距
9．如图3－5－7所示，小明将一凸透镜正对着太阳光，在透镜的另一侧移动光屏，当光屏上出现最小、最亮的一点时，测得圆规两脚间的距离为5 cm，则该凸透镜的焦距是________cm。

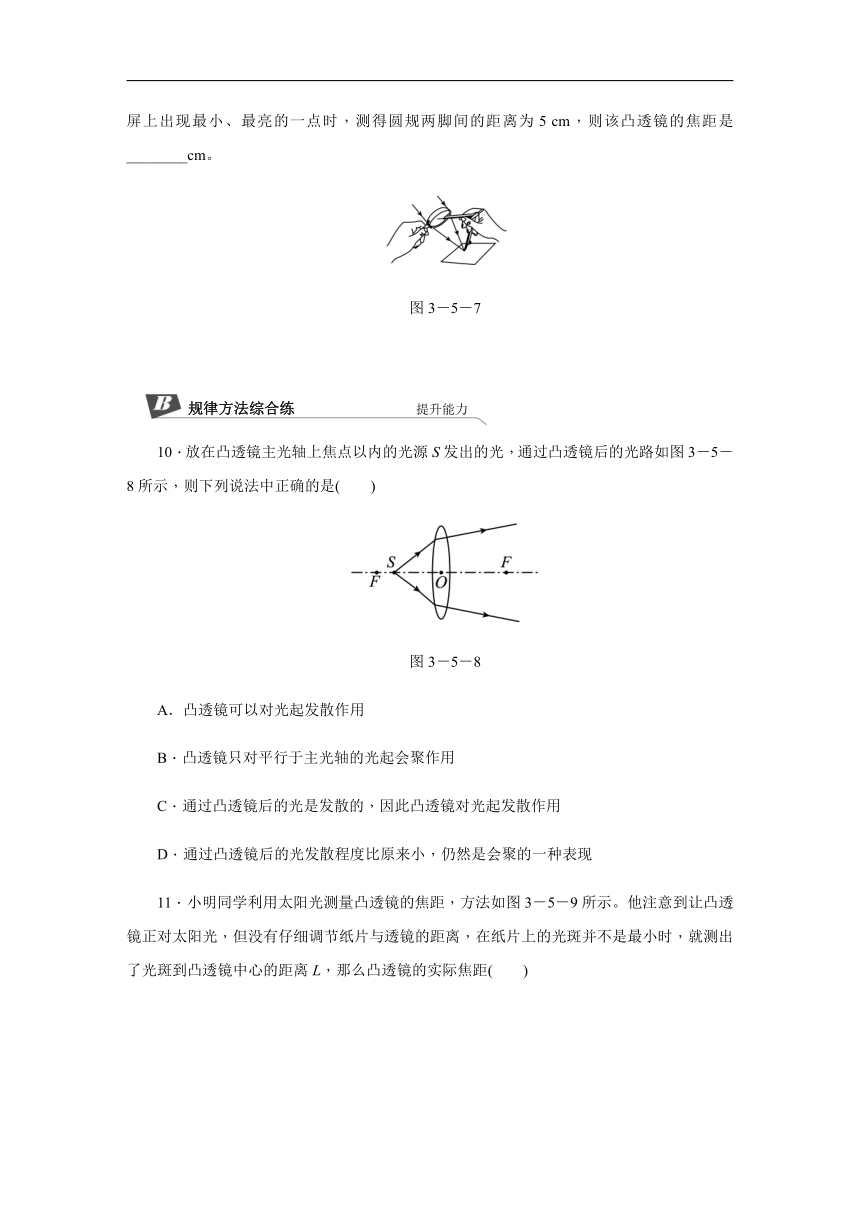

图3－5－7
17399069850规律方法综合练 提升能力
10．放在凸透镜主光轴上焦点以内的光源S发出的光，通过凸透镜后的光路如图3－5－8所示，则下列说法中正确的是(　　)
图3－5－8
A．凸透镜可以对光起发散作用
B．凸透镜只对平行于主光轴的光起会聚作用
C．通过凸透镜后的光是发散的，因此凸透镜对光起发散作用
D．通过凸透镜后的光发散程度比原来小，仍然是会聚的一种表现
11．小明同学利用太阳光测量凸透镜的焦距，方法如图3－5－9所示。他注意到让凸透镜正对太阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么凸透镜的实际焦距(　　)

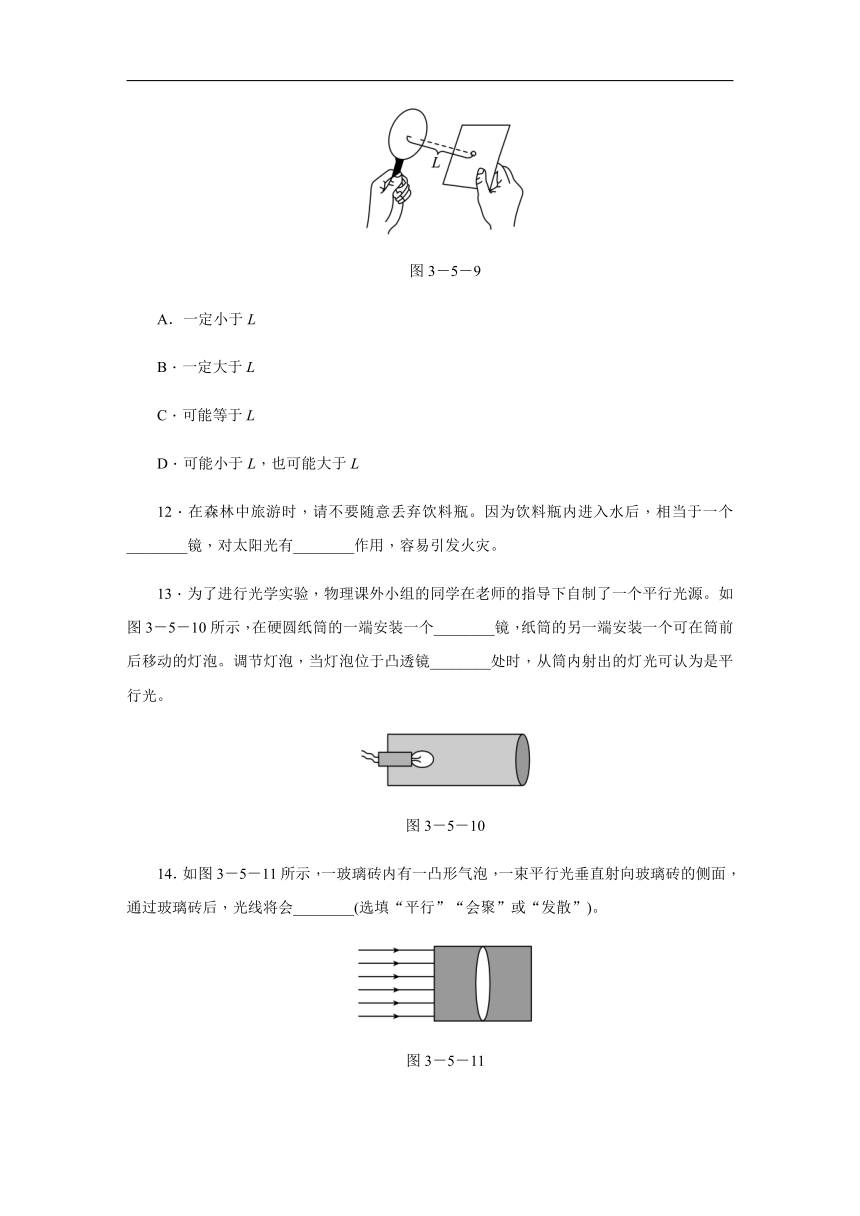

图3－5－9
A．一定小于L
B．一定大于L
C．可能等于L
D．可能小于L，也可能大于L
12．在森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个________镜，对太阳光有________作用，容易引发火灾。
13．为了进行光学实验，物理课外小组的同学在老师的指导下自制了一个平行光源。如图3－5－10所示，在硬圆纸筒的一端安装一个________镜，纸筒的另一端安装一个可在筒前后移动的灯泡。调节灯泡，当灯泡位于凸透镜________处时，从筒内射出的灯光可认为是平行光。
图3－5－10
14．如图3－5－11所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会________(选填“平行”“会聚”或“发散”)。
图3－5－11
15．在如图3－5－12所示的光路图中，分别填入合适的透镜。其中对光有会聚作用的是图________。
图3－5－12
16．如图3－5－13所示，AB为光线经平面镜反射后的反射光线，请作出其入射光线和经凹透镜后的折射光线。(保留作图痕迹)
图3－5－13
考|　　题|　　展|　　示
17．如图3－5－14所示，将一个凸透镜正对太阳，其下方20 cm处的白纸上呈现一个较小的光斑，这个现象提示我们：凸透镜对光有________作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判定该凸透镜的焦距一定________(选填“大于”“等于”或“小于”)20 cm。
图3－5－14
18．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的折射光线如图3－5－15所示，请在图中通过光路作出点光源S的位置。
图3－5－15
教师详解详析
1．(1)A、B、D　中间比边缘厚　
(2)C、E　中间比边缘薄
2．光心　焦点　焦距　主光轴
3．会聚　发散
4．如图所示
5．焦点　平行　反向延长线　平行　不变
6．如图所示
7．如图所示
8．A　[解析] 过焦点的光线经凸透镜折射后平行于主光轴射出，故A正确；平行于主光轴的光线经凸透镜折射后过焦点，故B错；平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点，故C错；从焦点发出的光线经凹透镜折射后发散，而图中的折射光线相比于原来的入射光线会聚了，故D错。
9．5　10.D
11．D　[解析] 太阳光可以看作平行光，因此，太阳光经凸透镜折射后能会聚在焦点处，若纸片放在焦点前、后，均会形成较大的光斑(光线在焦点前尚未会聚于一点，在焦点后则是会聚于一点后又发散射出)。因此凸透镜的焦距可能大于L也可能小于L。
12．凸透　会聚
13．凸透　焦点　[解析] 由凸透镜的光学特点可知，过凸透镜焦点射向凸透镜的光线，折射光线平行于主光轴射出，所以在纸筒的一端需要安装一个凸透镜，纸筒的另一端安装一个可在筒前后移动的灯泡。调节灯泡，当灯泡位于凸透镜焦点处时，从筒内射出的灯光可认为是平行光。
14．发散　
15．如图所示　丙、丁
16．如图所示
17．会聚　小于　
18．如图所示
[解析] 平行于主光轴的光线经凸透镜折射后过另一侧焦点，经过光心的光线传播方向不变，据此画出两条入射光线，它们的交点就是点光源S的位置。
