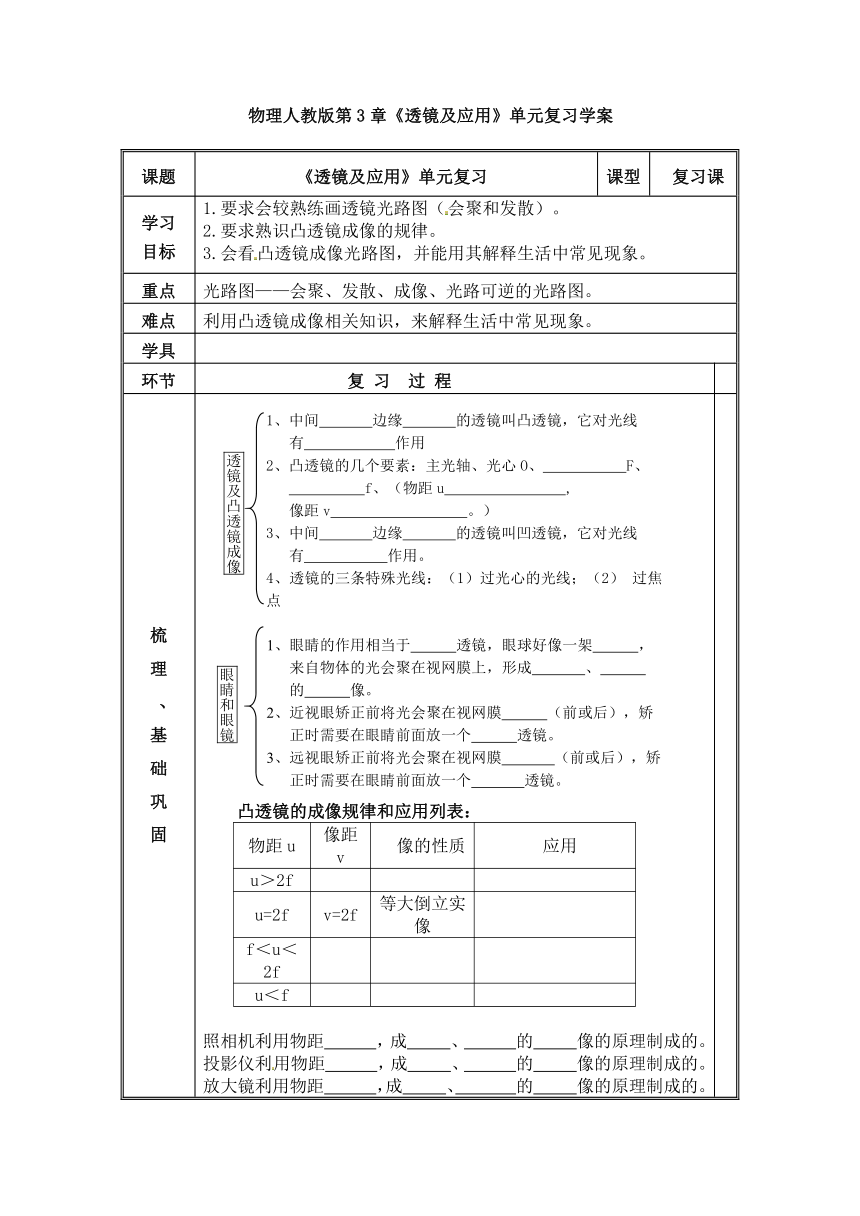

课题 《透镜及应用》单元复习 课型 复习课
学习目标 1.要求会较熟练画透镜光路图（会聚和发散）。2.要求熟识凸透镜成像的规律。3.会看凸透镜成像光路图，并能用其解释生活中常见现象。
重点 光路图——会聚、发散、成像、光路可逆的光路图。
难点 利用凸透镜成像相关知识，来解释生活中常见现象。
学具
环节 复 习 过 程
梳 理 、 基础巩固 凸透镜的成像规律和应用列表：物距u像距v像的性质应用u＞2fu=2fv=2f等大倒立实像f＜u＜2fu＜f照相机利用物距 ，成 、 的 像的原理制成的。投影仪利用物距 ，成 、 的 像的原理制成的。放大镜利用物距 ，成 、 的 像的原理制成的。

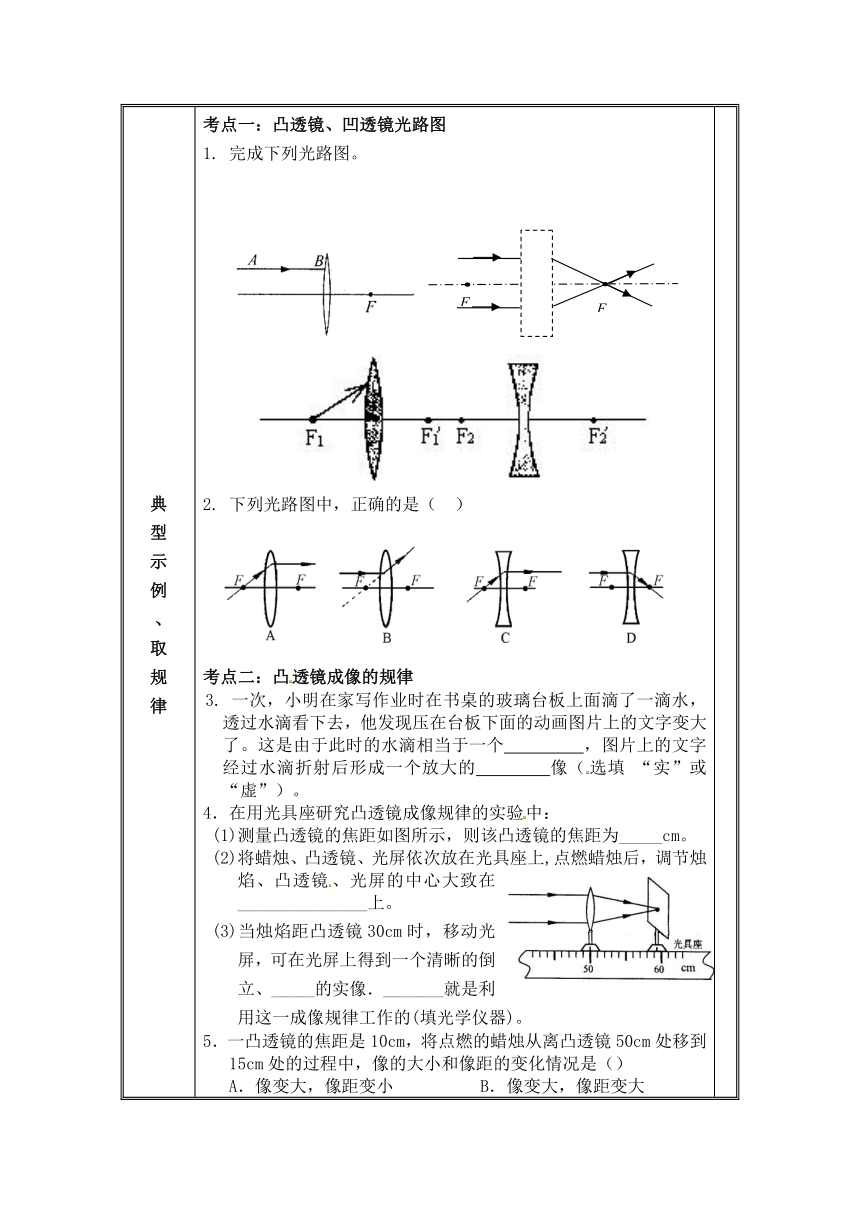

典型示例 、 取规律 考点一：凸透镜、凹透镜光路图1. 完成下列光路图。2. 下列光路图中，正确的是（ ）考点二：凸透镜成像的规律3. 一次，小明在家写作业时在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。这是由于此时的水滴相当于一个　 　　，图片上的文字经过水滴折射后形成一个放大的　　 像（选填 “实”或“虚”）。4．在用光具座研究凸透镜成像规律的实验中： (1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为_____cm。 (2)将蜡烛、凸透镜、光屏依次放在光具座上,点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在_______________上。 (3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、_____的实像．_______就是利用这一成像规律工作的(填光学仪器)。5．一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变小 B．像变大，像距变大C．像变小，像距变小 D．像变小，像距变大考点三：凸透镜成像的应用6．下列说法中正确的是( 　)　　A.投影仪的镜头相当于一个凸透镜　　B.近视眼应配戴凸透镜制成的眼镜　　C.借助放大镜看地图时，放大镜到地图的距离应大于焦距 D.人眼相当于一架照相机，物体能在视网膜上成正立、缩小的实像7．某照相机镜头焦距为10cm，小刚用它 来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（ ）A．像变大，像距变大B．像变大，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小8．物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（ ）A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜考点四：眼睛和眼镜9．李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（ ） A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜B．李明同学已患上近视眼，需要佩戴用凹透镜制成的眼镜C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜10．如图所示，眼睛像一架神奇的照相机，晶状体相当于照相机的 镜，视网膜相当于照相机的 ，外界物体在视网膜上所成的像是 的实像。（ 选填“正立”或“倒立”）
课堂小结 本节课我的收获是：我的疑惑还有：
达标检测 1． 小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是（ ）A.眼睛和手指不动，让放大镜离手指稍近些 B.眼睛和手指不动，让放大镜离手指稍远些C.放大镜和手指不动，让眼睛离放大镜稍近些D.放大镜和手指不动，让眼睛离放大镜稍远些 2． 用不透光的纸遮住透镜的上半部分，则在光屏上出现的像与不用纸遮住透镜形成的像区别是（ ）A.像的上半部分消失 B.像的下半部分消失C.像全部消失 D.仍有原来大小的像，但亮度变暗3. 晋代张华的《博物志》记载：“削冰命圆，举以向日，以艾承其影，则得火”。“削冰命圆”就是把冰制成____________镜，要得火，应把“艾”放在镜的__________位置。例如______________就是应用这种镜的仪器 4. 小明在做凸透镜成像的实验，如图4所示，他把蜡烛放在2倍焦距的地方，逐渐远离凸透镜，移动光屏，观察像的大小及像到凸透镜的距离，他发现：物距增大时，像__________，像距_____________（填“变大”、“变小”或“不变”）。5.小英探究凸透镜成像规律的实验装置如图所示，其中焦距为12cm的透镜固定在光具座上，位于50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。小英将蜡烛移至20cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是倒立、缩小的 像（选填“实”或“虚”）。小英将蜡烛移至40cm刻度线处时，她通过凸透镜看到了烛焰的虚像，则该像是 、放大的像。（选填“倒立”或“正立”）
作业设置
1、中间 边缘 的透镜叫凸透镜，它对光线
有 作用
2、凸透镜的几个要素：主光轴、光心O、 F、
f、（物距u ,
像距v 。）
3、中间 边缘 的透镜叫凹透镜，它对光线
有 作用。
4、透镜的三条特殊光线：（1）过光心的光线；（2） 过焦点
的光线；（3）平行于主光轴的光线。
5、凸透镜成像原理：光的折射。
6、凸透镜成像的规律和应用。
7、显微镜和望远镜：透镜的组合使用。
透镜及凸透镜成像
1、眼睛的作用相当于 透镜，眼球好像一架 ，
来自物体的光会聚在视网膜上，形成 、
的 像。
2、近视眼矫正前将光会聚在视网膜 （前或后），矫
正时需要在眼睛前面放一个 透镜。
3、远视眼矫正前将光会聚在视网膜 （前或后），矫
正时需要在眼睛前面放一个 透镜。
眼睛和眼镜
