(共118张PPT)
通用技术会、高考复习
18个建议
王建平
1741939@

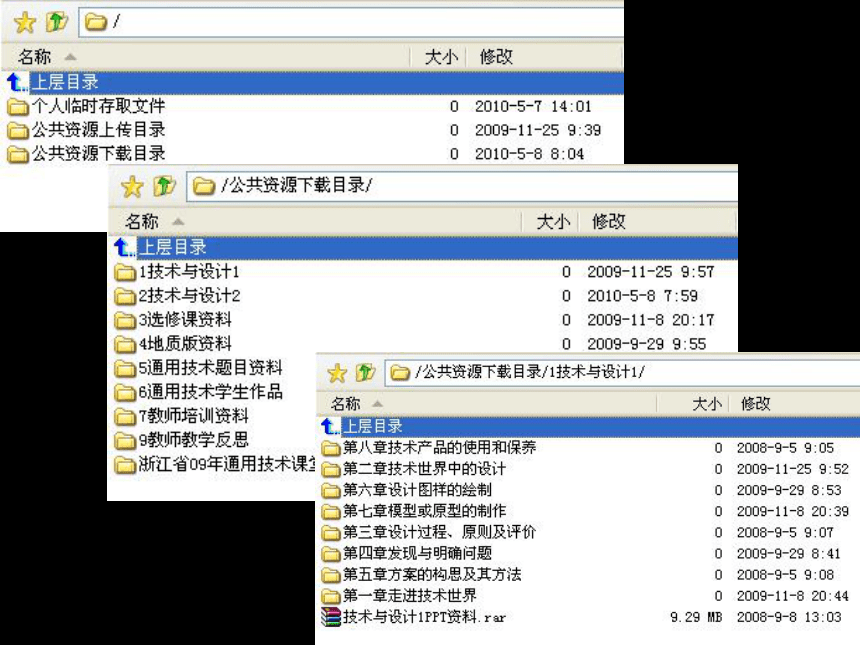

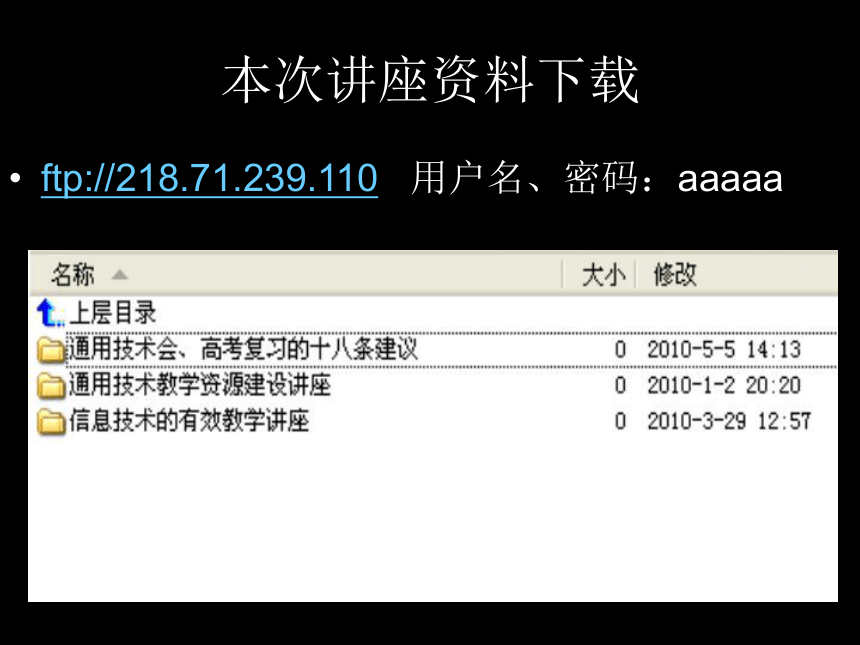

本次讲座资料下载
ftp://218.71.239.110 用户名、密码:aaaaa

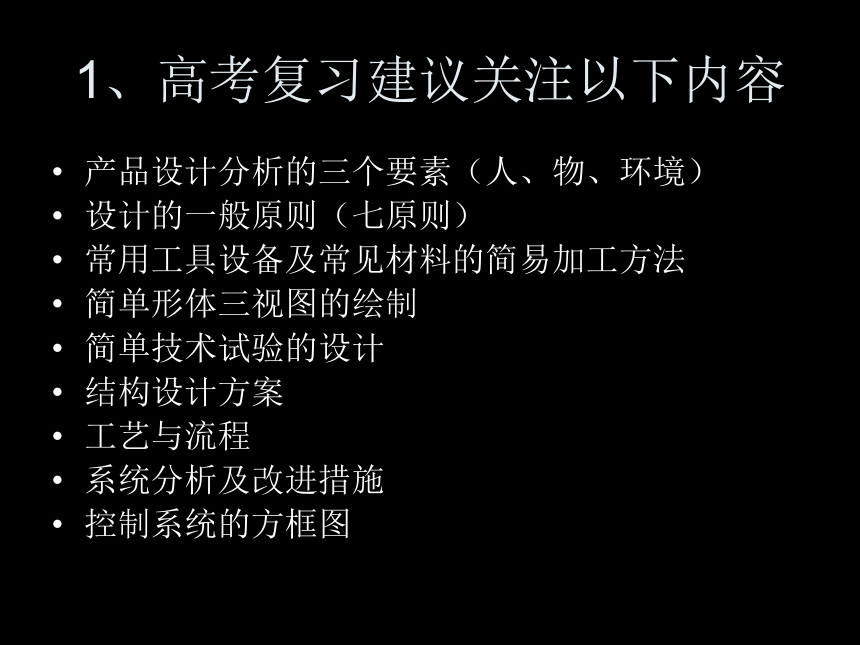

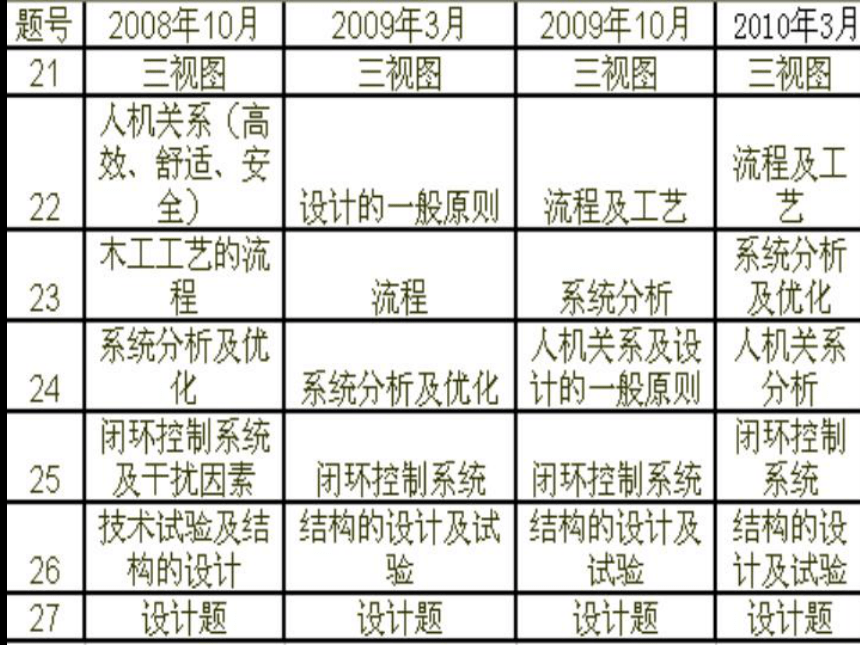

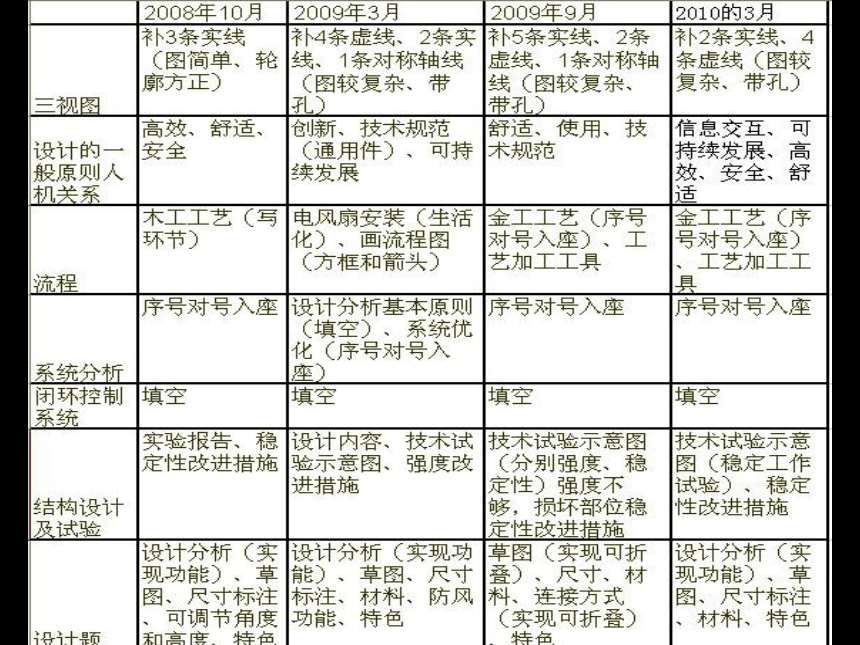

1、高考复习建议关注以下内容

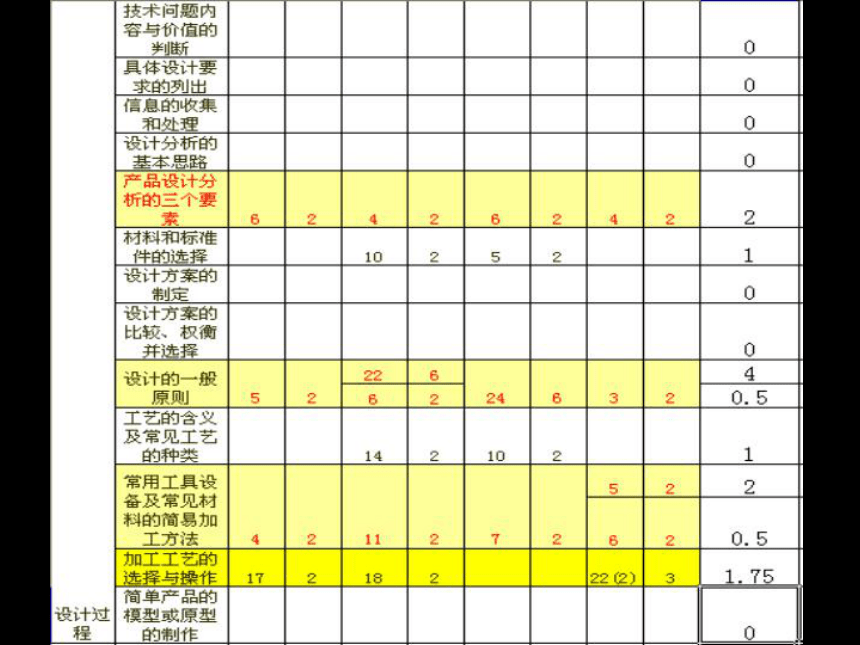

产品设计分析的三个要素(人、物、环境)
设计的一般原则(七原则)
常用工具设备及常见材料的简易加工方法

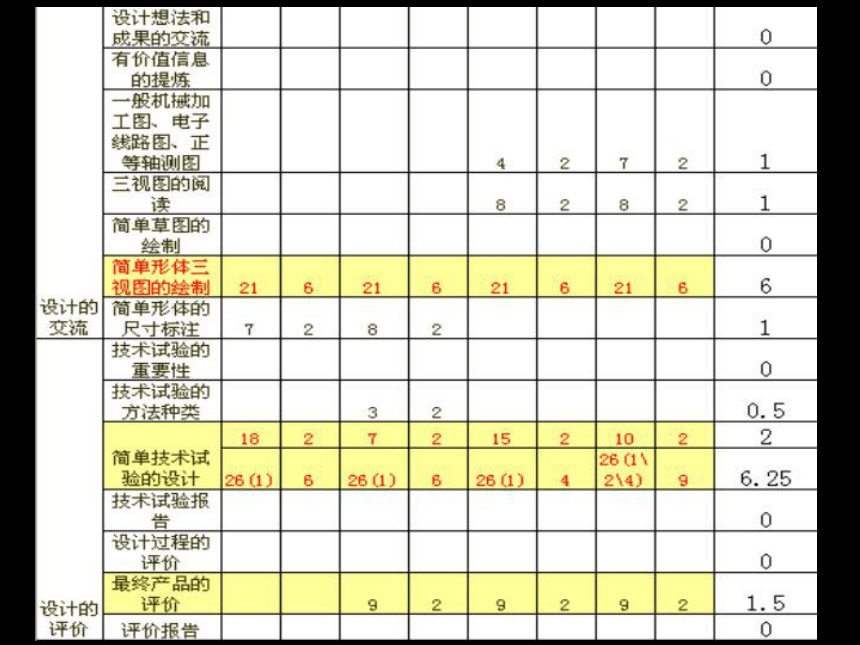

简单形体三视图的绘制
简单技术试验的设计

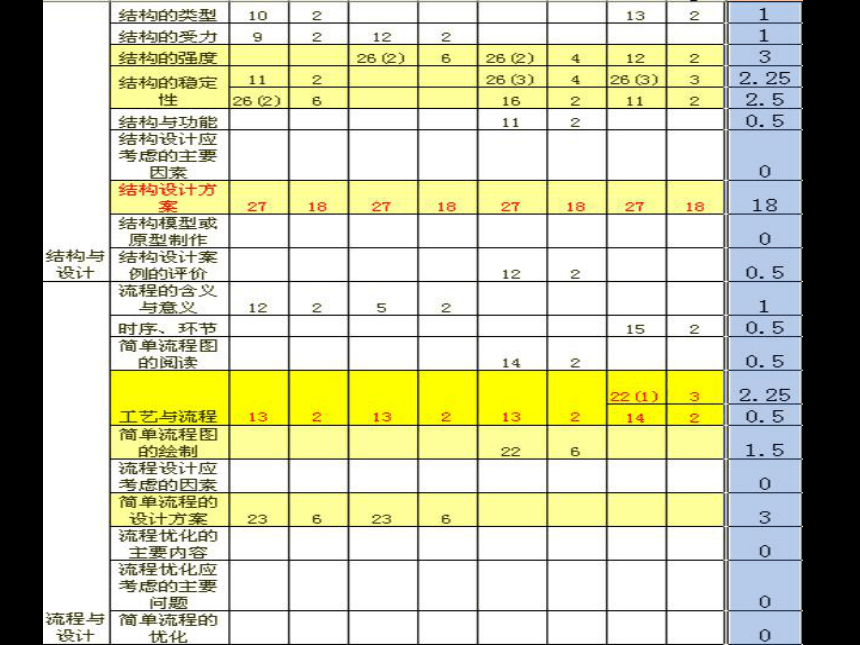

结构设计方案
工艺与流程

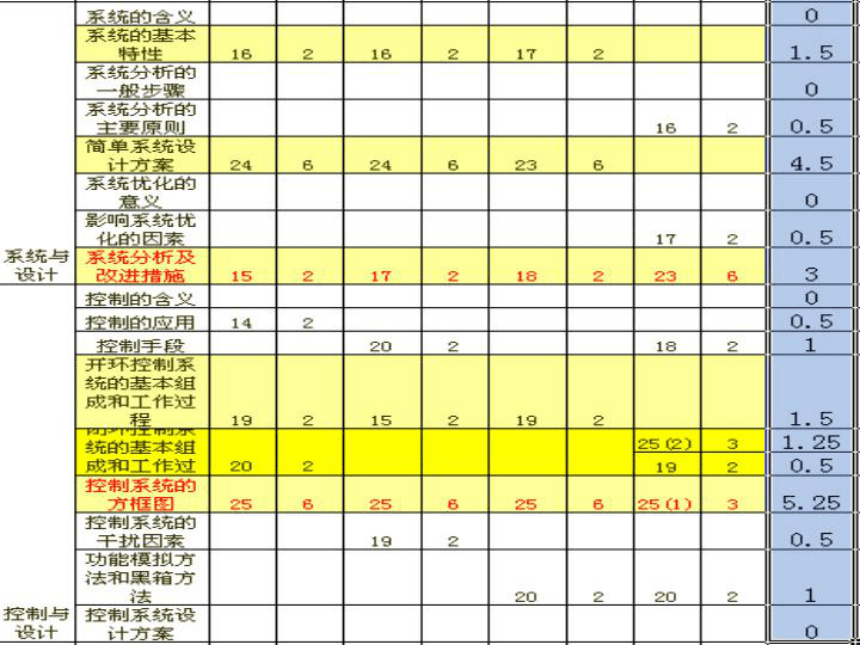

系统分析及改进措施
控制系统的方框图

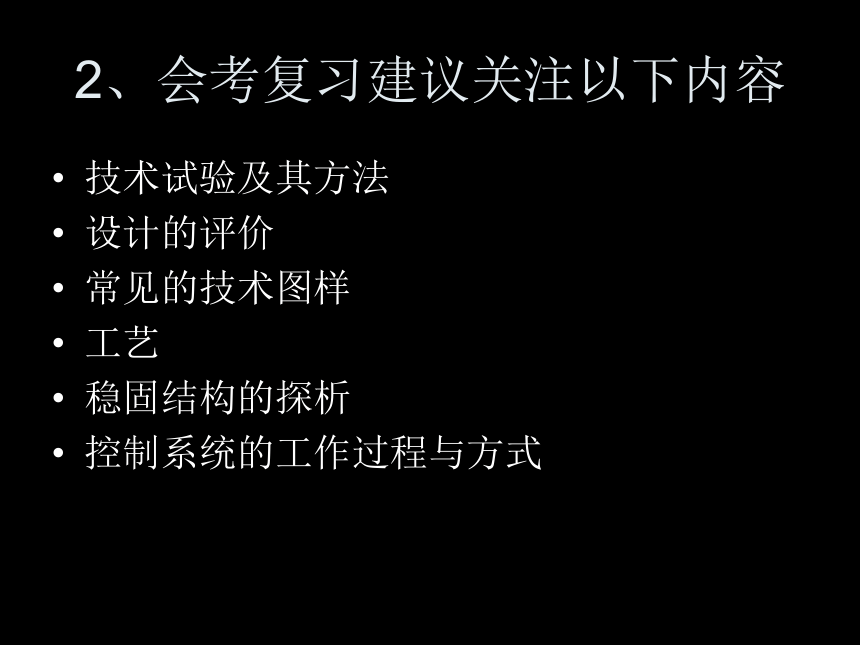

2、会考复习建议关注以下内容
技术试验及其方法
设计的评价
常见的技术图样
工艺
稳固结构的探析
控制系统的工作过程与方式
2009年会考分析
2009年会考分析
试题类型分布
题型 题号 分值比例
选择题 1---35 70%
读图作图题 36 6%
分析评价题 37、38 10%
技术应用题 39 14%
3、建议给复习一下活动手册的内容
纸制桥梁的设计
景点长椅的设计
窗玻璃除尘器评价
教室雨伞柜的设计
小三角的制作
人工鸟巢的设计与制作
2008年会考20题
以一张A3硬卡纸、一个双面胶为主要材料设计制作纸质梁,并对纸质梁进行如图所示的承重试验。李琳对纸质梁的设计进行系统分析,其中错误的是
A.明确设计的目的是使结构承重能力最大
B.将纸质梁两端封闭是提高结构承重能力最主要的措施
C.根据要求制定多个方案,预计可能产生的结果
D.对多个方案进行对比分析,选择最佳方案,并对最佳方案进行
2009年会考39题(4)
为了保护控制设备,陈晓丽设计了如图丙所示的木箱(箱子两个侧面是直角梯形,其余面都是矩形,除注明外,其余尺寸均为400mm)。同时她找到了一块木板(如图丁所示,木板长度为3300mm,宽度为400mm)。请你根据木箱的尺寸帮她在木板上进行划线(不考虑木板的厚度和锯缝),以便进行锯割。
2008年会考17题
用一段已经下料的等边角钢(如图甲所示)、木条、自工木螺钉,加工一个简易的搁物支架(如图乙所示),制作过程的主要操作有:①锯、装支撑木条;②用台钻钻孔;③划线;④锯割角钢并弯曲。正确的操作流程为 A.④③①② B.④③②① C.③②①④ D.③②④①
2009年会考20题
用一个等边角钢制作如图所示的直角型支撑架,下列四种划线(细实线表示划线,按划线锯割)中,最合理的是
4、建议关注工艺操作的要点、细节
技术操作细节
划线、锯割、锉削、钻孔等操作要点
评价操作姿势
观察操作结果
一些生活常用操作
扩展到其他一些常用的、简单的工艺操作
2009年会考25题
为了延长铁栅栏门使用寿命,以下操作比较合理的是
A.焊接好后直接给铁栅栏门涂油漆,再涂防锈漆
B.先给每条铁管涂好油漆后再焊接
C.焊接好后用砂纸打磨干净,涂防锈漆,再涂油漆
D.焊接好后直接涂油漆
2010年3月高考6题
周文用麻花钻加工了一个孔,该孔剖开后的形状应该是
2009年会考19题、21题
2009年会考36题(1)
王凯同学在学了“常见的技术图样”后,画出了自家桌子的技术图样(如图所示)。请根据图样,在有“ ▲ ”处填上相应的内容。
(1)王凯同学所画的技术图样属于 ▲ (请选择一个选项,填写序号) A.二视图 B.三视图 C.剖视图 D.轴测图
如:划线流程
①划出基准
②划轮廓线
③划尺寸线
④冲眼
划针的使用要求
①针尖要紧靠导向工具的边缘,压紧导向工具,避免滑动面影响划线的准确性。上部向外侧和划线方向倾斜划线用划针划线时。
②用划针划线要尽量做到一次划成,使划出的线条既清晰又准确。
③要保持针尖尖锐,只有锋利的针尖才能划出准确清晰的线条。不用时,最好套上塑料管不使针尖外露。
钢直尺
钢直尺是一种简单的尺寸量具
钢直尺也是一种划线导向工具
在尺面上刻有尺寸刻线,最小刻线距一般为0.5mm
角尺
划平行线或垂直线的导向工具
检查锉削平面的垂直度
角尺的二个直角边厚度不一样
划规
用于划圆和圆弧、等分线段、等分角度以及量取尺寸等。
划规的使用要求脚尖要保持尖锐靠紧。
用划规划圆时,作为旋转中心的一脚应加以较大的压力,另一脚则以较轻的压力在工件表面上划出圆或圆弧,这样可使中心不致滑动。
样冲
先将样冲外倾使尖端对准线的正中,然后再将样冲立直冲点。
5、建议进行多个知识点的综合练习
一题多个知识点
一个知识点多个方面体现
多个知识综合
相近内容干扰
相关内容间的联系
2010年3月高考5题
张明用薄铁板加工如图所示的零件,下列操作方法中不正确的是 A.划针紧贴导向工具,在薄铁板上划线,样冲倾斜对准交叉点,扶正冲眼 B.左手紧握薄铁板,右手握紧手锯进行锯割,推锯加压,回拉不加压 C.用台虎钳夹紧零件,锉削锯割面,推锉时左手施压由大变小,右手施压由小变大 D.将钻头正直装夹在台钻上,用手钳夹紧零件,对准冲眼钻孔
2010年3月高考15题
一位学生发现家中灯泡不亮,于是对线路进行检修。由于没有切断电源,导致触电。根据这个案例,下列说法中错误的是 A.人切断电源和检修线路是流程中的两个环节 B.减少切断电源环节,优化了流程的工期 C.切断电源和线路检修的先后顺序是流程的时序 D.本案例中流程的时序是不可颠倒的
2010年3月高考14题
李明在制作小铁锤过程中需要加工一个螺纹孔(如图所示),其正确的工艺流程是 A.划线→冲眼→钻孔→攻丝→孔口倒角 B.划线→冲眼→攻丝→钻孔→孔口倒角 C.划线→冲眼→钻孔→孔口倒角→攻丝 D.划线→冲眼→孔口倒角→钻孔→攻丝
如:
工艺+流程
系统+控制
试验+结构
人机关系+技术性质+设计原则+评价
设计+试验+制作
6、建议关注学生的一些生活常识
学生家里的一些器具(特别是电器类的)
学生学校学习、生活中碰到的一些器具(特别是教室里的)
关注家长的一些简单的维修行为
尽力对一些日常用具尝试进行维修
用技术学科的知识去解释生活现象
用所学知识去解决生活问题
2009年会考39题(2)
陈晓丽找到可以固定在地面上的三种连接件,用来架设旗杆。同时,为了把旗杆固定在连接件上,她又找到了三种连接用配件。在保证足够强度的情况下,要使旗杆易放倒以便维修,你认为合理的连接件是 ① ▲ ,连接用配件是 ② ▲ 。
2010年3月高考10题
为了检测摇椅的摇摆范围,下列试验方案中(图中箭头表示施加力的方向和作用点)合理的是
2009年3月高考23题
普通台扇待装配的零部件,图(f)~(h)为装配过程的部分示意图,(1)请根据示意图画出装配(a)~(e)所示零部件的流程方框图。(2)该装配流程中各步骤之间的时序具有 (填“可”或“不可”)颠倒的特征。
2010年3月27题
如图所示为一款用不锈钢材料制作的杯架,可悬挂各种带 把手的杯子。现在需要设计一款多功能厨房用具架,设计 要求为: A.适合家庭厨房使用; B.可存放带把手和不带把手的厨房用具。
如:木制品
木制卫生纸盒(不同规格卫生纸)
木制杂志架(书、杂志分开)
木制笔盒(不同文具)
木制刀架(不同规格的刀)
7、建议不要使用有疑问题目
答案有疑问
题目模棱两可
没有明确定论的
将一些综合性内容进行人为拆分的
故意设立陷阱
人为制造复杂性
系统环境适应性
以下不是指系统环境适应性的是( )
A.在炎热的夏天人们喜欢用水冲凉
B.在严寒的冬天动物喜欢晒太阳取暖
C.太阳能电池需要太阳照射
D.北极熊能抵挡北极的严寒
人机关系目标
意外滑倒是多发事故当中的一种,很多地方采用在地面贴防滑带的方法避免意外的发生(如图),从人机关系的角度看,这些防滑带实现了( )目标。
A、高效 B、健康 C、舒适 D、安全
设计原则
在某厂家设计生产以下多种式样的夹子,这些不同类型的夹子的设计主要依据:
A.实用性原则 B.外形美观原则 C.可持续发展原则 D.创新原则
结构的复杂性
北京八达岭长城有着悠久的历史,几百年而一直保存到今天,从结构的角度看属于( )
A.壳体结构
B.实体结构
C.框架结构
D.很难判断
8、建议多用一些新鲜的素材编题目
环保
绿色
低碳
高速铁路
上海世博
机器人
跨海大桥
2008年会考4题
如图所示是十一届全国人大会议代表使用的铅笔,铅笔的笔杆在设计、制造时采用废旧报纸为原料。这种铅笔的设计主要遵循了
A.道德原则
B.技术规范原则
C.美观原则
D.可持续发展原则
2009年会考1题
如图所示是一款环保电动概念车,它的车架上安装了太阳能电池板,车轮上装有风力发电机,放在阳光足、风力较大的地方即可充电。关于这款设计,以下说法不正确的是
A.增加了风力发电,体现技术的创新性
B.增加了成本,体现技术的两面性
C.应用了多学科的知识,体现技术的综合性
D.利用太阳能、风能,体现设计的可持续发展原则
2010年3月高考2题
如图所示是一款为上海世博会设计的机器人,它除了供游客查询信息外,还能为游客演奏音乐、表演中国功夫等。该机器人的使用主要是为了 A.实现人机关系的信息交互 B.实现人机关系的安全目标 C.满足特殊人群的需要 D.实现人机关系的健康目标
2009年9月高考1题
人类对电的需求量越来越大,从资源利用的可持续性角度来看,应当重点发展 A、太阳能发电、风力发电、核能发电 B、水力发电、燃油发电、风力发电 C、核能发电、燃煤发电、太阳能发电 D、燃煤发电、水力发电、风力发电
2008年10月高考15题
国家游泳中心“水立方”屋顶的水回收系统将回收的雨水处理后,用于外景补水、冷却塔补水等,从而节约了水资源。关于该系统的设计下列说法正确的是 A.不需要考虑气候的变化 B.不需要考虑屋顶的结构 C.只需要考虑雨水这个局部要素 D.考虑了资源的有效利用
如:世博主题馆
太阳能屋面 :主题馆屋面大面积铺设太阳能板,采用并网发电运行方式,将太阳能发电传回城市电网中。太阳能总发电量2.57兆瓦,为目前国内最大的单体面积太阳能屋面。太阳能板面积达3万平方米,年发电量可达250万度,每年减少二氧化碳排放量约2500吨。
生态绿墙 :主题馆东西立面设置垂直生态绿化墙面,面积达5000平方米,为目前世界最大的待建生态墙。夏季,可利用绿化隔热外墙阻隔辐射,并使外墙表面附近的空气温度降低,降低传导;冬季,既不影响墙面得到太阳辐射热,同时可形成保温层,使风速降低,延长外墙的使用寿命。
9、建议逐渐关注一些冷门知识
一些容易忽视的知识及技能
一些不太注意的内容
一些不重视的内容
一些不太出现的内容
2010年3月高考9题
进行产品评价必须制订相应的标准,由于产品设计的内容和目标不同,评价的标准也就不同,应该有所侧重。如图所示为某学校食堂的餐具架,周文为了对该餐具架进行评价,制订了下列评价标准,其中合理的是 A.餐具卫生、存取方便、易清洗气 B.舒适、外形美观、市场前景 C.结构稳定、道德、可持续发展 D.技术规范、结构牢固、性价比
2010年3月高考17题
舟山跨海大桥于2009年12月25日正式通车,大桥建成后,使舟山更紧密地融入长三角经济圈。大桥设计要求最大能抗17级超强台风,最大通航等级为5万吨级,使用年限为100年。在大桥施工时为了保证质量、缩短工期、降低成本,需要对工程进行优化。下列属于影响系统优化的因素是 A.抗台风等级 B.最大通航等级 C.工程项目的管理水平 D.使用年限
2010年3月高考16题
2009年6月27日上海市一幢在建13层楼房整体倒覆(如图所示),调查组专家应用科学方法对水泥和钢筋等关键材料作了定量分析。这体现了系统分析的 A.整体性原则 B.综合性原则 C.科学性原则 D.相关性原则
2009年9月高考2题
知识产权制度体现了在市场经济条件下,人们对知识的尊重和保护,下面有关知识产权制度理解正确的是 A、知识产权制度不允许专利所有权人对专利技术的垄断 B、所有技术产品都可以申请到专利权 C、所有技术产品都需要申请专利权 D、知识产权制度能使发明创造获得最大经济效益
如:草图分类
构思草图:构思草图是对设计者在设计 过程中产生的设计想法的记录。
设计草图:经过设计者整理、选择、修改和完善后的草图。
10、建议更多了解木工工艺
木工操作流程
常用工具及用途
木工基本操作技能
木料的种类
木工注意事项
2008年10月高考17题
在制作如图所示的小板凳时,要把一根长木条加工成四只凳脚。下列加工方法和加工顺序,相对比较合理的是 A.①划线后将木条锯成四段,②锉凳脚的四个侧面,③划线后凿方孔、锯榫头 B.①锉凳脚的四个侧面,②划线后将木条锯成四段,③划线后凿方孔、锯榫头 C.①划线后将木条锯成四段,②划线后凿方孔、锯榫头,③锉凳脚的四个侧面 D.①划线后凿方孔、锯榫头,②锉凳脚的四个侧面,③划线后将木条锯成四段
2009年会考39题(4)
为了保护控制设备,陈晓丽设计了如图丙所示的木箱(箱子 两个侧面是直角梯形,其余面都是矩形,除注明外,其余尺 寸均为400mm)。同时她找到了一块木板(如图丁所示,木 板长度为3300mm,宽度为400mm)。请你根据木箱的尺寸 帮她在木板上进行划线(不考虑木板的厚度和锯缝),以便进行锯割。
2008年10月高考13题
在一块大木板上取材,制作如图所示的家具面板,其加工流程相对比较合理的是
11、建议关注闭环控制相关内容
输入量(给定量)、输出量(被控量)、控制量
控制器、执行器、被控对象、检测装置
比较器、干扰
框图
系统性、目的性
2009年会考39题(3)
陈晓丽准备设计升旗自动控制系统,她列举了可能要用到的部件:光敏传感器、热敏传感器、电动机、控制装置、发电机、铅蓄电池、声音传感器、滑轮。请你帮她在上述部件中选择两个合适的部件,填在图乙所示的控制系统方框图有“ ▲ ”处。
2008年会考25题
小黄对办公室饮水机进行了仔细的观察,发现饮水机热胆内的水是以“烧烧停停”的方式保温的。
⑴小黄画出了饮水机保温自动控制系统的部分框图(如图甲所示),请你帮助他完成该方框图,在图甲有“ ▲ ”处填上相应内容。
2009年9月高考25题
如图所示为磁悬浮地球仪及控制系统原理图,控制器发出的交流电信号,通过电感线圈产生交变磁场,使地球仪产生感生电流,由于线圈产生的磁场和地球感生电流的磁场是相斥的,从而产生电磁悬浮力,将地球仪悬浮起来。位置传感器检测地球仪位置,并将检测到的信号发送给控制器与设定信号进行比较,控制器根据比较偏差值调整交流电信号
2010年3月高考25题
如图所示为高层楼房自动稳压供水控制系统原理图,其工作原理是:当用户用水量变化时,管道中的水压发生变化,检测装置把检测到的水压信号反馈给控制器,与设定水压进行比较,控制器根据偏差值控制电机及水泵的转速,调节供水量,保持管道中的水压稳定。根据示意图及其描述,在控制系统方
2009年会考31题
如果发现太阳能热水器一直处于加水状态,你认为不可能的原因是
A.水箱漏水
B.出水管漏水
C.集热管底部有异物沉积
D.控制器坏了
12、建议让学生识读同学的作品
草图绘制能力
尺寸标注
识图能力
评价能力
表达方式、角度
2009年会考7题
通用技术课上,王老师要求同学们设计并制作一 盏学生用的台灯。王凯同学设计了如图所示的方 案。下列对该设计的分析恰当的是
A.设计是一种创新,应该不受任何限制
B.该设计充分考虑到市场需求
C.设计时要强调多功能,功能越多越好
D.该设计反映王凯同学没有明确设计台灯的某些限制条件
2009年会考9题
如图所示是王凯同学的折叠式小书桌设计方案,从该方案中我们可以知道
A.小书桌的长度为300mm
B.小书桌的桌面角度无法调节
C.桌面的支架可用来放教科书
D.小书桌的桌脚无法调节
2009年会考37题
通用技术课上,老师请同学们设计一个“雨伞柜”用于放雨伞。陈晓丽同学设计了如图所示的方案,王凯同学对该方案进行了评价。请你补充完整王凯同学的评价,在有“ ▲ ”处填上相应的内容。草图画得比较工整,文字说明比较完整;计了 ① ▲ ,方便雨水的收集;考虑到长柄伞和折叠伞的不同规格,有利于 ② ▲ ;采用无门结构,有利于 ③ ▲ ;但是图上没有 ④ ▲ ,无法知道柜子的大小。
13、建议多让学生分析经典结构
物理小实验
劳技课作品
科普活动
三模比赛
古代文明
现代科技成果
2010年3月高考11题
如图所示的欹器,是我国古代劳动人民在生产实践中发明的一种灌溉用具。在未装水时罐子略向前顷,装入少量水后,罐子就竖起来,而一旦装满水时,罐子就会一下子倾覆过来,把水倒净,然后又自动复原,等待再次装水。关于欹器的工作原理,下列说法中不正确的是 A.支撑轴不在罐子对称面上,未装水时罐子略向前倾 B.装入少量水后,重心降低,罐子就会竖起来 C.装满水后,重心升高,成不稳定结构,罐子就会倾覆 D.罐子的稳定性只与重心的高低有关,与支撑轴的连接方式无关
2009年会考32—33题
如果脚踩式垃圾桶系统出现脚踩踏板而无法把桶盖打开的情况,进行系统分析后,最不可能的原因是
A.踏杆弯曲 B.塑料内桶漏水
C.连杆断裂 D.踏杆被异物卡住
结构与力--大力钳
大力钳是属于一种杠杆增力的手工具,它的关键是在一组顶杆的夹角较大时(接近180度)从力的分解来看可以获得数倍的增力。
系统控制—自航帆船
14、建议多关注流程的内容
流程往往与一定的知识、技能相联系
知识面比较广
需要一定的分析能力
有流程优化思想
2008年10月高考13题
在一块大木板上取材,制作如图所示的家具面板,其加工流程相对比较合理的是
2008年会考10题
如图所示是用来收割庄稼的农具——镰刀,它由刀身和木手柄构成,刀身带有小锯齿。手工制造镰刀,一般有以下几个环节:加热锻打成形;安装木手柄;热处理(提高硬度);制齿。制造镰刀合理的流程是
2009年会考15题
将电线接入插座的操作环节如图所示。正确的操作流程是
A.⑤一①一②一④一③
B.⑤一②一①一④一③
C.②一①一⑤一④一③
D.②一①一④一⑤一③
2009年会考38题
某公司配送中心原来的商品配送流程图如下:
后来,该公司配送中心对配送流程进行了优化,实现零库存配送。优化后的流程图如下:
根据上面文字材料,完成下列各题,在有“ ▲ ”处填上相应内容。
15、建议关注试卷批改方式
如何给分
如何扣分
映象分
批改流程
2009年3月高考21题
一、俯视图:(2分)
两条实线+位置正确 得2分
两条虚线+位置正确 得1分
两条实线+位置错误 得1分
两条虚线+位置错误 得0分
1条虚线1条实线+位置正确 得1分(从严考虑)
二、左视图(横向) (2分)
两条虚线+位置正确 得2分
1条虚线+位置正确 得1分
两条虚线+位置错误 得1分
两条虚线+1位置正确,1处错误 得1分(从严考虑)
两条实线+位置正确 得1分
两条实线+位置错误 得0分
两条实线+1处位置正确1处错误 得0分
三、左视图-孔部分(纵向) (2分)
中心线+两虚线+位置正确 得2分
无中心线+两虚线+位置正确 得1分
有中心线+两实线 得1分
有中心线+两虚线+位置明显错误 得1分
四、总体(其它)
多画一条线(无效线) 扣1分
多画多条线(无效线) 最高扣2分
16、建议关注学生画示意图能力
示意图更抽象
示意图表达方式
示意图常用符号
示意图图例说明
示意图与草图区别
2010年3月高考26题
2009年3月26题
如图所示为残障(坐轮椅)人专用卫生间的设计示意图。请设计一个简易的试验方案,用质量为100Kg的重物(其余辅助材料自定)检验拉手的安装是否合格,只要求用示意图表示试验方法,必要时用文字作简要说明。
(1)无图---0分
(2)有图 拉手受力(加载,拉力,压力)---1分
(3)拉手水平受力 三要素(线、重物、支撑架)合理---4分
(4) 三要素(线,重物,支撑架不合理或无支撑—3分
(5)线,重物 ----2分
(6)非线(杆,木棒),重物,支撑----2分
第26题评分说明(12分)
得1分
具体图形: 重物
拉力
拉力
得2分

杆,无支撑
无支撑或支撑不合理
支撑
动滑轮

得3分
45度
定滑轮
得4分
17、建议关注学生常常出错的内容
专业名词写错
随意造名词
具体结构设计能力
文字表达能力
画图能力
尺寸标注能力
书写潦草
在汶川大地震中,张明同学因腿部受伤无法进行正常的学习和生活,于刚同学为他设计了一张适合于在床上看书,写作业的小书桌(见附图页)。 (1)请分析该小书桌的设计是如何实现桌面角度可调节的? (2)请你帮助张明同学重新设计一张小书桌,设计要求: A.适合于放在长×宽为2000mm×1200mm的床上; B.桌面角度可调节,角度调节方案不要与本题给定的图例完全相同; C.桌脚可以调节。请划出设计草图,标出长、宽、高尺寸,并说明你的设计方案中,是如何解决桌面角度和桌脚可调节问题的? (3) 请说出你的设计方案中除桌面角度和桌脚可调节之外的两个特色。
2008年10月高考27题
第1小题
把铰连接说成刚连接、铆接等等,还有未焊接
无法表达自己想法:支撑架和凹槽,铁圈、铁杆、U型结构、U型装置、纹路、条纹、档位、支撑点、凹凸点、凸点、木条锯割点、木条锯纹等等
无法看懂结构
第2小题 (草图)
草图不能表达小桌子形状或其它平面图,基本不得分,除非有尺寸标注。
有些学生干脆没有图,这样即使桌脚和桌面的可调方案写得很好也会扣很多分。
第2小题 (尺寸)
学生的扣分点较多都是尺寸标注问题,
只在边上用文字写出长、宽、高,一律不得分
尺寸标注三要素不完整,总共扣1分,
桌子的长度、宽度、高度没有在限制范围内扣分
学生对于尺寸大小空间概念没有认真思考(有学生把尺寸标成长2000m、宽1200m)
第2小题(桌脚可调)
要把桌脚和桌面角度的调节装置在草图中清晰的表示出来,是有一定难度的,可以用文字进行补充说明。
画一个“按钮”、“调高器”、“调节器”等“万能装置”来解决所有的问题,却没有具体的文字补充说明。
文字说明是按这个按钮就可实现桌脚或桌面可调节,或者说可以自动控制桌面角度和桌脚高度,但没有画出来。
第3小题
将桌子的基本功能当特色,扣分较多
桌子的特色应该是除桌子基本功能之外的功能或者是创意,
例如,“桌面上可以放书、笔”、“桌子很稳定”、“桌子上可放台灯”等等 不得分。
其他问题
用笔不规范 ,铅笔画图,一定要描黑
书写不规范,字太小,字体潦草,字写得歪歪扭扭,印象分很差
书写越位严重,答案超出答题范围机器扫描不进去
答题语言不够规范,不用题中给出的专业术语 桌脚--桌角 抽屉--抽递
2009年3月高考得分情况
题号 考点 分值 得分 得分率
21 三视图 6分 3.27 54.5%
22 设计的一般原则 6分 4.58 76.3%
23 流程 6分 5.08 84.7%
24 系统分析及优化 6分 4.27 71.2%
25 闭环控制系统 6分 4.09 68.2%
26 结构的设计及试验 12分 6.77 56.4%
27 设计题 18分 12.3 68.3%
60分 40.36分 67.3%
2009年3月高考27题
某中学科技创新小组的同学发现畚箕中的垃圾容易被风吹出,为解决这一问题,从网上收集到2个可供参考的产品图片(如图所示)。
(1)请分别指出这2个产品是如何实现防风功能的?
(2)请你为学校重新设计一个具有防风功能的畚箕,设计要求如下:
没有标注单位。
尺寸要标不能写。
没有标注尺寸。
看不明白的设计草图。
18、建议加强作图训练
三视图
示意图
草图
控制框图
系统流程图
尺寸标注
文字说明
画出自动泡茶机草图
功能:在规定时间内提起袋泡茶
结构:用杠杆原理提起重物
控制:利用医院打吊针设备,利用滴液控制时间
要求:画出草图,标注尺寸,用文字补充说明
拓展思考:定时浇花草
画出抽水马桶脚踩式结构
功能:利用脚踩方式提起盖子
结构:用杠杆原理提起重物
要求:画出草图,标注尺寸,用文字补充说明
拓展思考:脚踩方式冲水
