人教版中考物理万能解题模板19—第十九章 生活用电(解题必备+典例精讲）

center130175第十九章 生活用电
00第十九章 生活用电

310515288290
left101600★☆☆题型1 安装简单照明电路时的注意事项
★☆☆题型2 有关安全用电的解答
00★☆☆题型1 安装简单照明电路时的注意事项
★☆☆题型2 有关安全用电的解答
题型1 安装简单照明电路时的注意事项 ★☆☆
● 解题必备

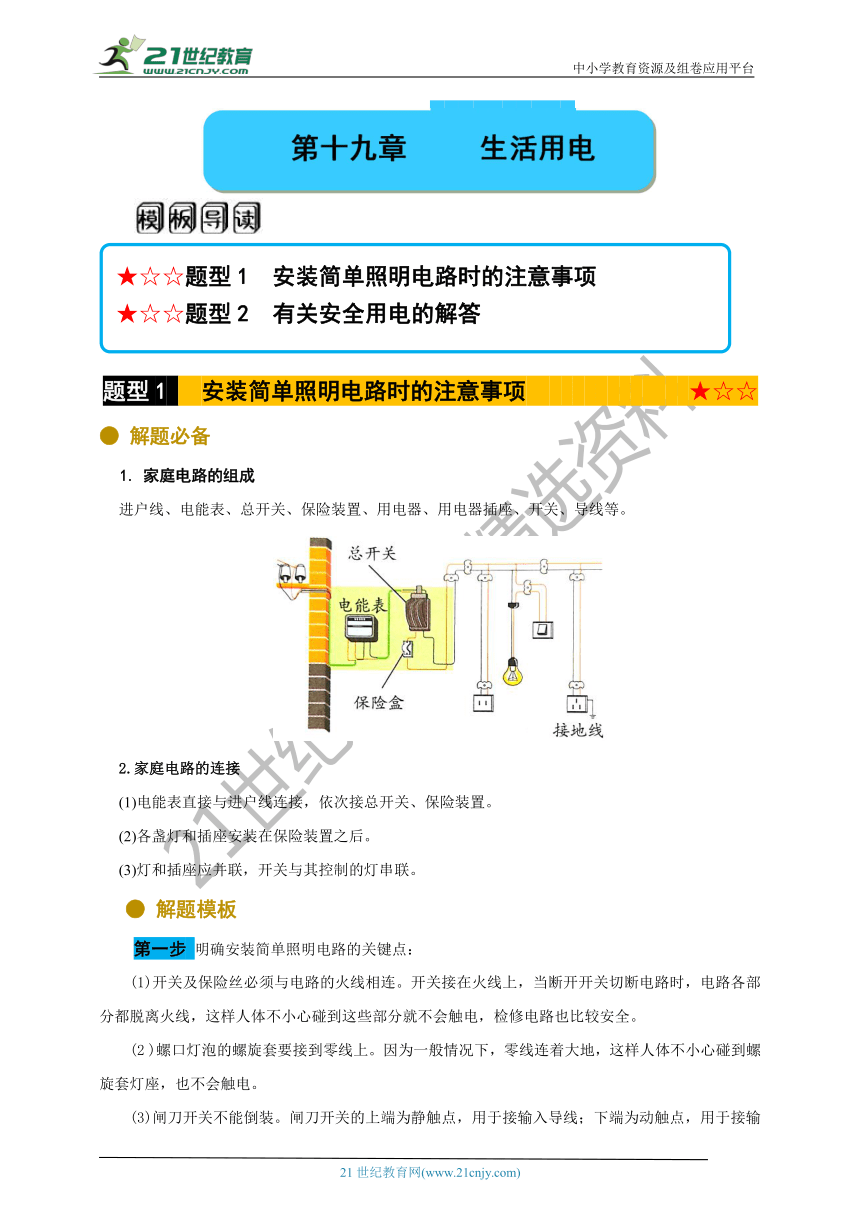

1. 家庭电路的组成
进户线、电能表、总开关、保险装置、用电器、用电器插座、开关、导线等。
2.家庭电路的连接
(1)电能表直接与进户线连接，依次接总开关、保险装置。
(2)各盏灯和插座安装在保险装置之后。
(3)灯和插座应并联，开关与其控制的灯串联。
● 解题模板
第一步 明确安装简单照明电路的关键点：
(1)开关及保险丝必须与电路的火线相连。开关接在火线上，当断开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。
(2 )螺口灯泡的螺旋套要接到零线上。因为一般情况下，零线连着大地，这样人体不小心碰到螺旋套灯座，也不会触电。
(3)闸刀开关不能倒装。闸刀开关的上端为静触点，用于接输入导线；下端为动触点，用于接输出导线，切不可接反。如果倒置安装,在推拉闸刀的过程中，由于重力作用，容易自动接通电路而造成危险。
(4)电能表只有接在干路的最前端，才能测出用户全部家用电器消耗的电能。
第二步 根据具体问题进行作答。
● 典型例题

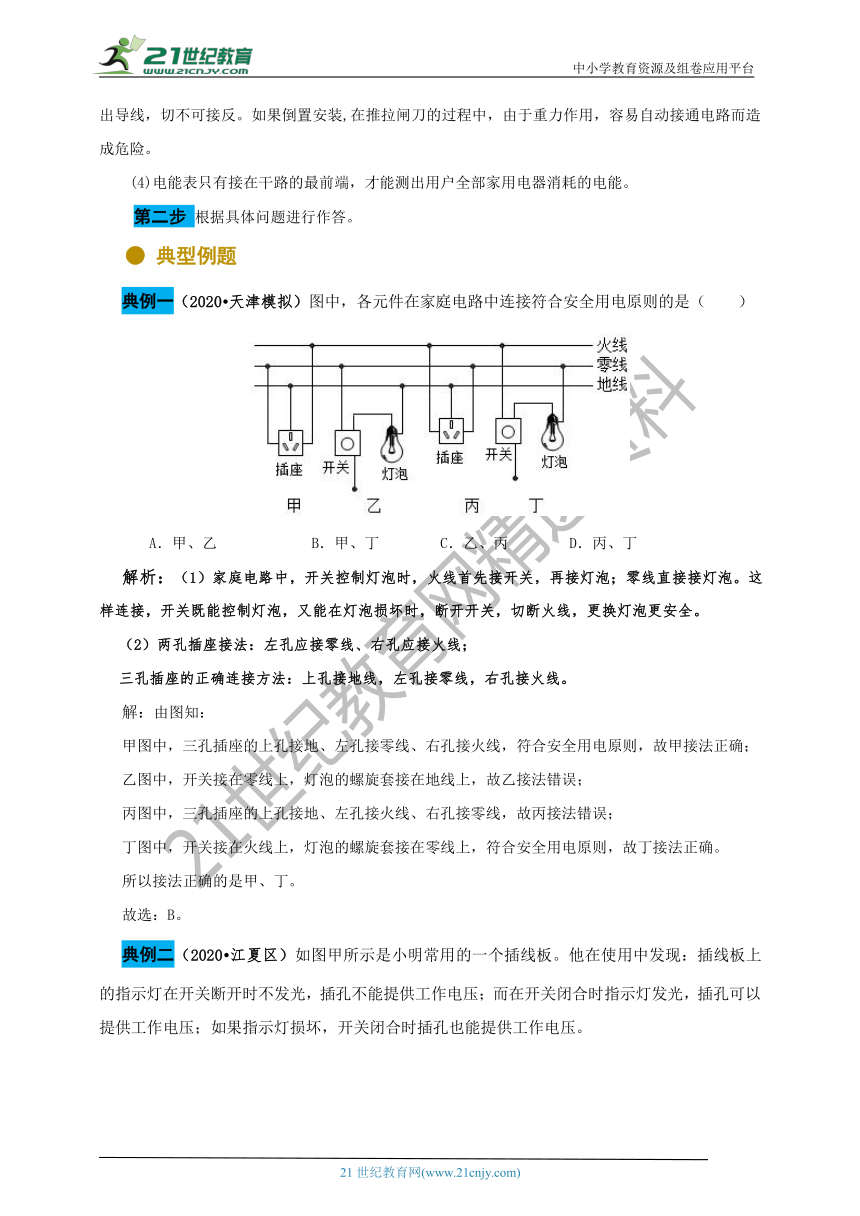

典例一（2020?天津模拟）图中，各元件在家庭电路中连接符合安全用电原则的是（　　）
A．甲、乙 B．甲、丁 C．乙、丙 D．丙、丁
解析：（1）家庭电路中，开关控制灯泡时，火线首先接开关，再接灯泡；零线直接接灯泡。这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全。
（2）两孔插座接法：左孔应接零线、右孔应接火线；
三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。
解：由图知：
甲图中，三孔插座的上孔接地、左孔接零线、右孔接火线，符合安全用电原则，故甲接法正确；
乙图中，开关接在零线上，灯泡的螺旋套接在地线上，故乙接法错误；
丙图中，三孔插座的上孔接地、左孔接火线、右孔接零线，故丙接法错误；
丁图中，开关接在火线上，灯泡的螺旋套接在零线上，符合安全用电原则，故丁接法正确。
所以接法正确的是甲、丁。
故选：B。

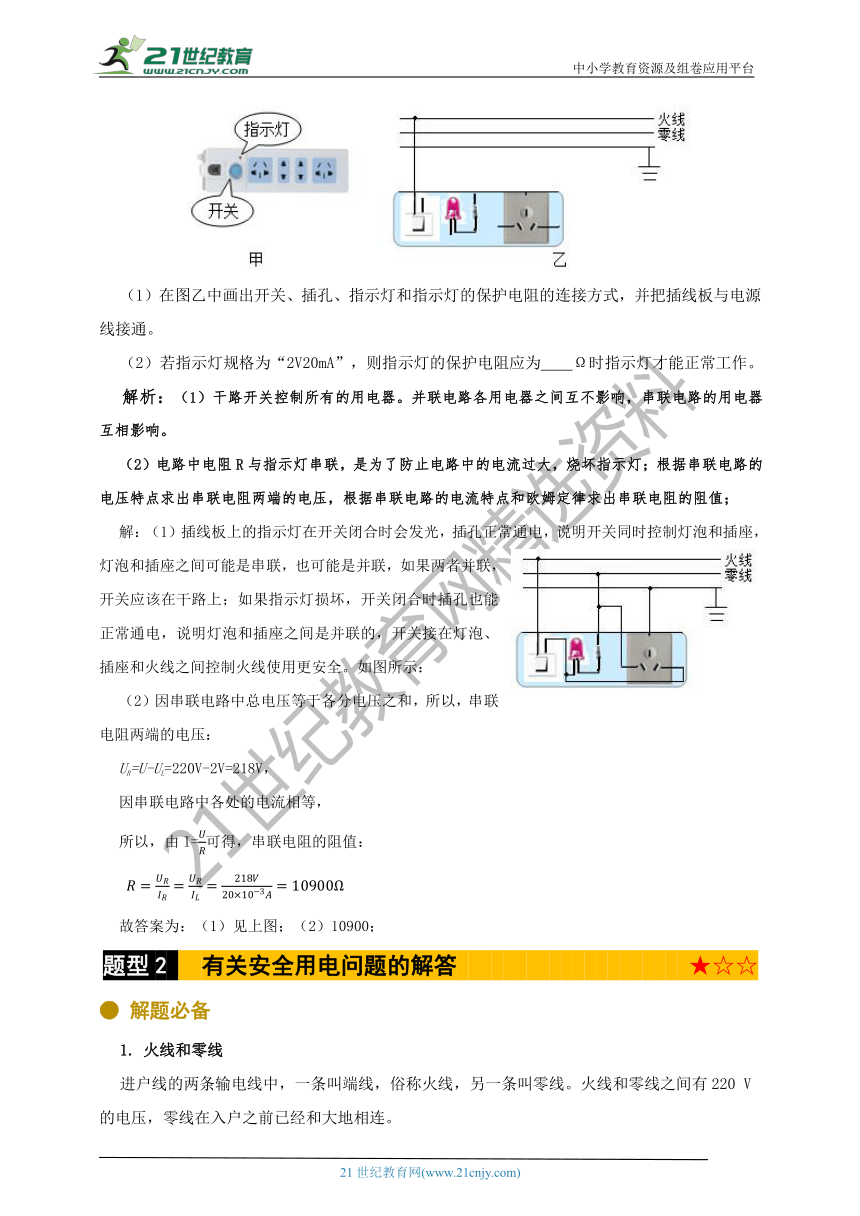

典例二（2020?江夏区）如图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通。
（2）若指示灯规格为“2V20mA”，则指示灯的保护电阻应为 Ω时指示灯才能正常工作。
解析：（1）干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
（2）电路中电阻R与指示灯串联，是为了防止电路中的电流过大，烧坏指示灯；根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律求出串联电阻的阻值；
right303530解：（1）插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
（2）因串联电路中总电压等于各分电压之和，所以，串联电阻两端的电压：
UR=U-UL=220V-2V=218V，
因串联电路中各处的电流相等，
所以，由I=UR可得，串联电阻的阻值：
R=URIR=URIL=218V20×10-3A=10900Ω
故答案为：（1）见上图；（2）10900；
题型2 有关安全用电问题的解答 ★☆☆
● 解题必备
1. 火线和零线
进户线的两条输电线中，一条叫端线，俗称火线，另一条叫零线。火线和零线之间有220 V的电压，零线在入户之前已经和大地相连。

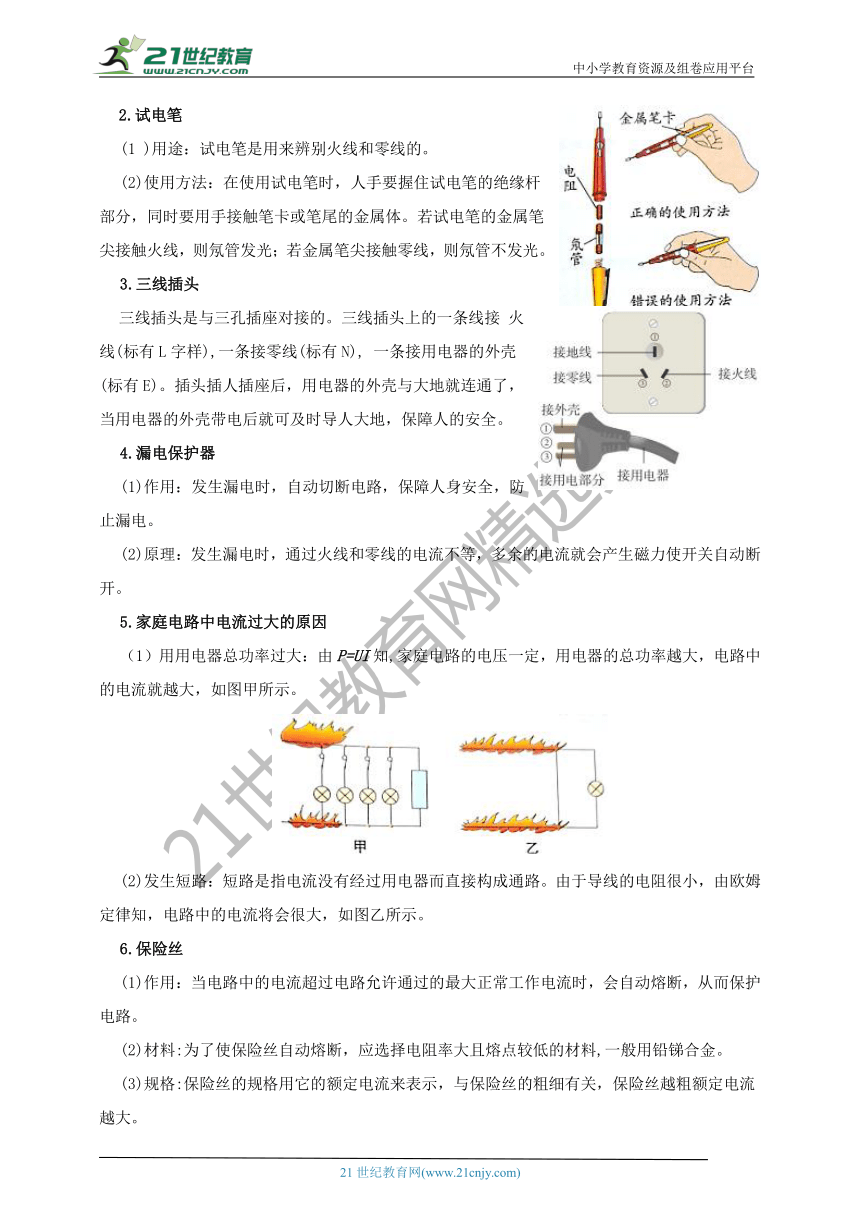

right711202.试电笔
(1 )用途：试电笔是用来辨别火线和零线的。
(2)使用方法：在使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔卡或笔尾的金属体。若试电笔的金属笔尖接触火线，则氖管发光；若金属笔尖接触零线，则氖管不发光。
3.三线插头
right48260三线插头是与三孔插座对接的。三线插头上的一条线接 火线(标有L字样),一条接零线(标有N), 一条接用电器的外壳(标有E)。插头插人插座后，用电器的外壳与大地就连通了，当用电器的外壳带电后就可及时导人大地，保障人的安全。
4.漏电保护器
(1)作用：发生漏电时，自动切断电路，保障人身安全，防止漏电。
(2)原理：发生漏电时，通过火线和零线的电流不等，多余的电流就会产生磁力使开关自动断开。
5.家庭电路中电流过大的原因
（1）用用电器总功率过大：由P=UI知,家庭电路的电压一定，用电器的总功率越大，电路中的电流就越大，如图甲所示。
(2)发生短路：短路是指电流没有经过用电器而直接构成通路。由于导线的电阻很小，由欧姆定律知，电路中的电流将会很大，如图乙所示。
6.保险丝
(1)作用：当电路中的电流超过电路允许通过的最大正常工作电流时，会自动熔断，从而保护电路。
(2)材料:为了使保险丝自动熔断，应选择电阻率大且熔点较低的材料,一般用铅锑合金。
(3)规格:保险丝的规格用它的额定电流来表示，与保险丝的粗细有关，保险丝越粗额定电流越大。
(4)选择:选择保险丝时，要使保险丝的额定电流等于或者稍大于电路中的最大正常工作电流。
(5)连接:保险丝要连在闸刀开关动触头的下方,要接在火线上，且与要保护的电路串联。家庭电路中绝不能用铜丝或铁丝代替保险丝。
7.安全用电
（1）常见的触电事故
①触电:指一定强度的电流通过人体引起的伤害事故。
②低压触电:低压触电分为单线触电和双线触电。
③高压触电：高压触电分为高压电弧触电和跨步电压触电。
(2)安全用电原则
①不接触低压带电体,不靠近高压带电体。
②更换灯泡、搬动电器前应断开电源开关。
③不弄湿用电器，不损坏绝缘层。
④保险装置插座、导线、家用电器等达到使用寿命应及时更换。
(3)注意防雷
①雷电是大气中一种剧烈的放电现象。
②高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫避雷针。
● 解题模板
第一步 图文结合，明确每幅图所表述的意思。
第二步 联系所学安全用电的知识作出判断。
● 典型例题
典例一（2020?宁夏）关于家庭安全用电，下列说法正确的是（　　）
A．空气开关“跳闸”的原因，一定是发生了短路
B．空气开关“跳闸”后，可立即合上
C．使用试电笔辨别零线和火线时，手不能接触笔尾金属体
D．人体触电时，漏电保护器可保护人体安全
解析：①空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或用电器的总电功率过大；
②空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；③使用测电笔时，必须用手接触到笔尾的金属体；
④漏电保护器：漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。
解：A、家庭电路中的空气开关跳闸，原因有两个，短路或用电器的总电功率过大。故A错误；
B、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位。故B错误；
C、使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。故C错误；
D、当有人触电时，会有一部分电流经火线、人体流入大地，此时火线和零线中的电流大小不同，漏电保护器能检测出“漏电了”，从而迅速切断电路，起到保护作用。故D正确。
故选：D。
典例二（2020?聊城）如图所示中符合安全用电原则的是（　　）
解析：1）家用电器如电冰箱、电冰柜、洗衣机、电水壶、电饭锅等，应按产品使用要求，装有接地线的插座；
（2）水属于导体，有可能使电流通过水传到人体上，使人体触电；
（3）对各种电气设备按规定进行定期检查，如发现绝缘损坏、漏电和其他故障，应及时处理；
（4）开关接在灯泡和火线之间。
解：A、电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A符合安全用电原则；
B、接在电路中的电源插头属于带电体，用湿手触摸时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故B不符合安全用电原则；
C、使用绝缘皮破损的导线，从而容易使人体和带电体接触，就会造成触电事故，十分危险，故C不符合安全用电原则；
D、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，故D不符合安全用电原则。
故选：A。
