15.2电流和电路
第十五章
电流和电路

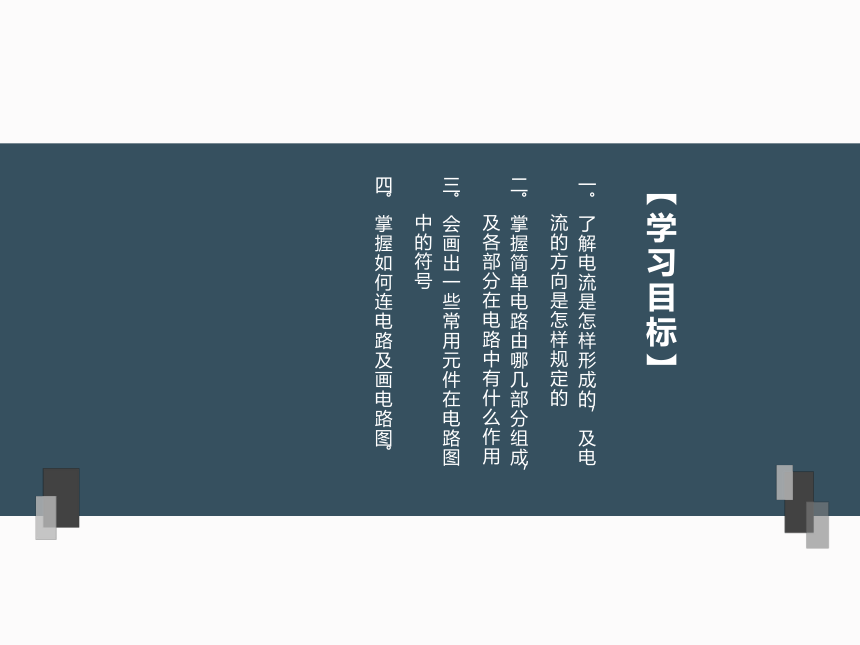

【学习目标】
了解电流是怎样形成的，及电流的方向是怎样规定的
掌握简单电路由哪几部分组成，及各部分在电路中有什么作用
会画出一些常用元件在电路图中的符号
掌握如何连电路及画电路图。

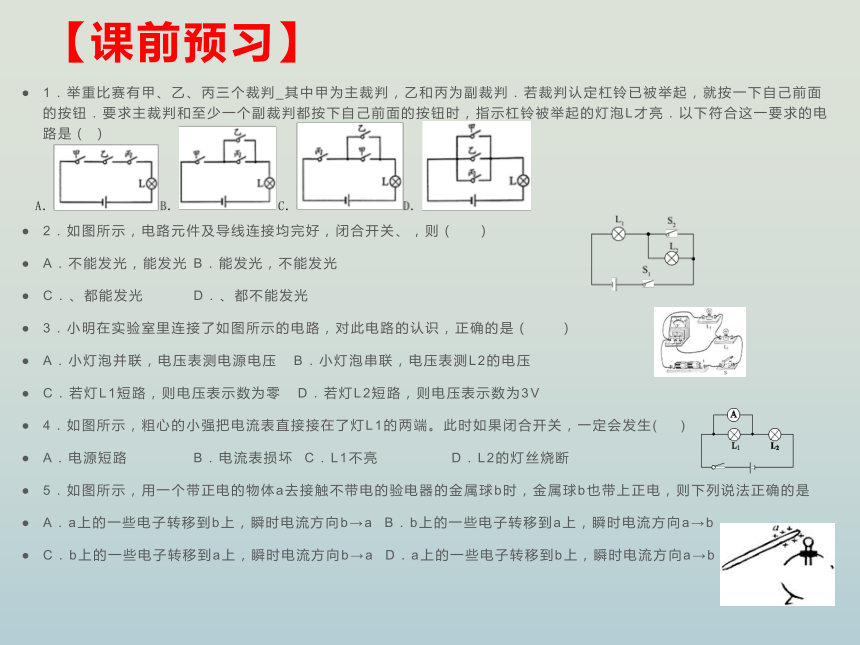

【课前预习】
1．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（
）
2．如图所示，电路元件及导线连接均完好，闭合开关、，则（
）
A．不能发光，能发光
B．能发光，不能发光
C．、都能发光
D．、都不能发光
3．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（　　）
A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
4．如图所示，粗心的小强把电流表直接接在了灯L1的两端。此时如果闭合开关，一定会发生(
)
A．电源短路
B．电流表损坏
C．L1不亮
D．L2的灯丝烧断
5．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b

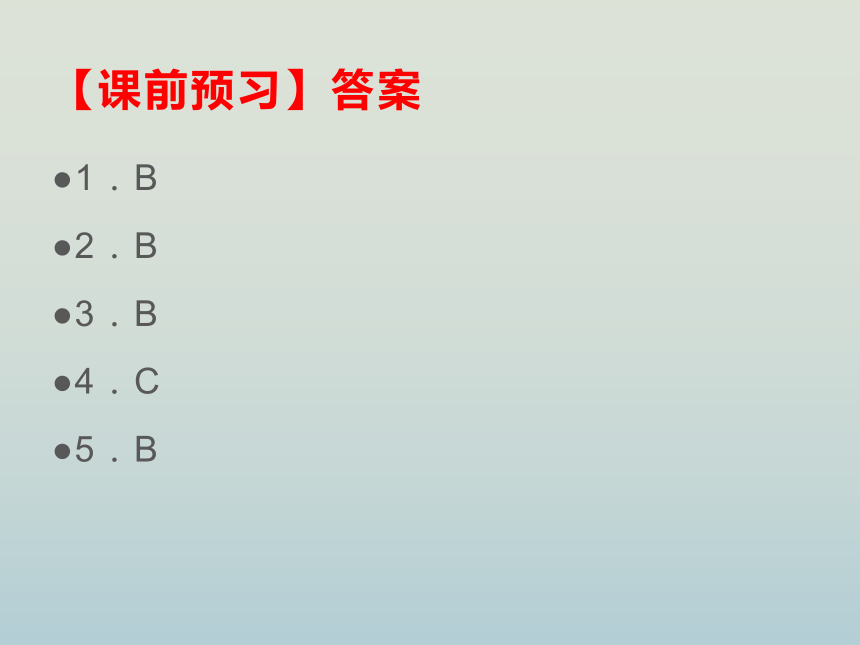

【课前预习】答案
1．B
2．B
3．B
4．C
5．B

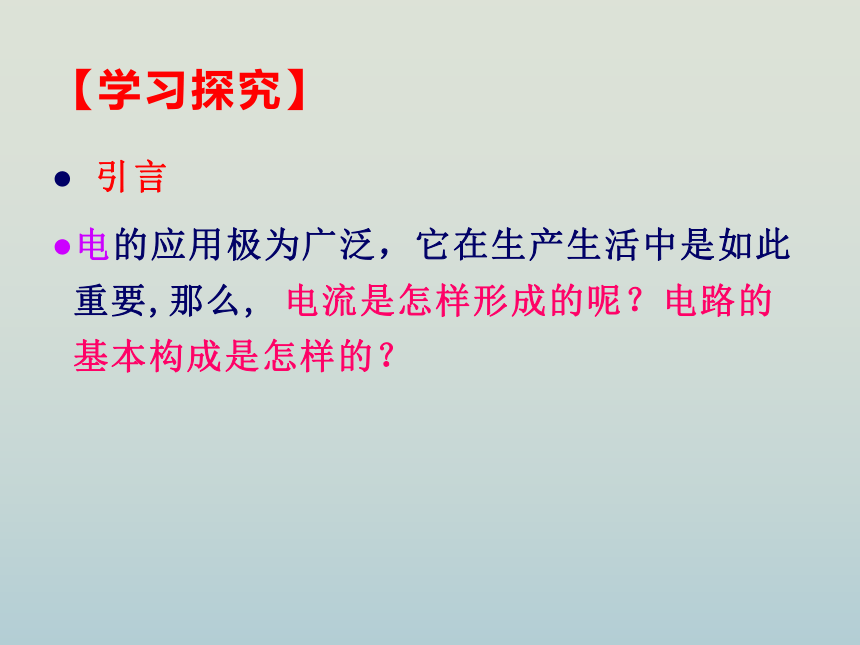

【学习探究】
引言
电的应用极为广泛，它在生产生活中是如此重要,那么,
电流是怎样形成的呢？电路的基本构成是怎样的？

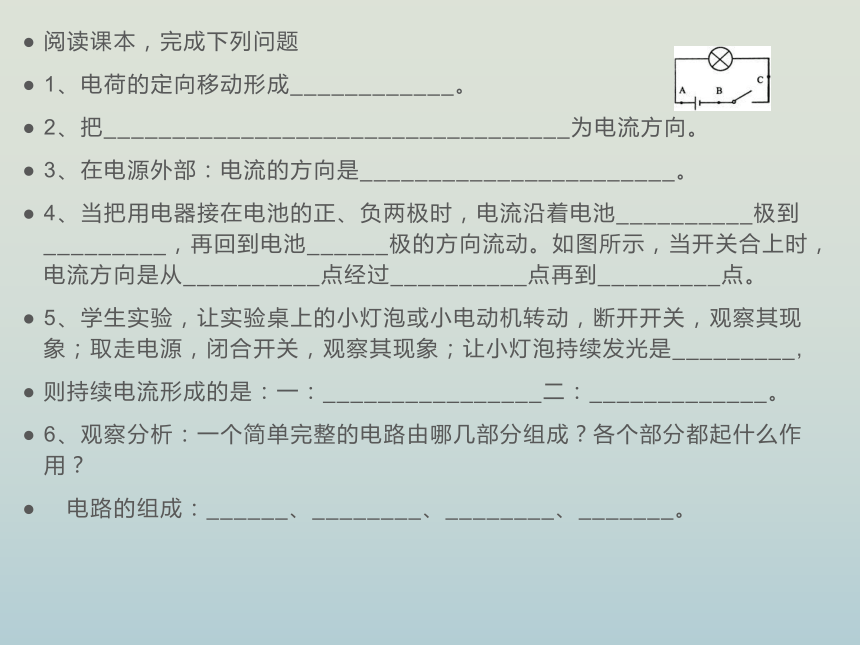

阅读课本，完成下列问题
1、电荷的定向移动形成____________。
2、把__________________________________为电流方向。
3、在电源外部：电流的方向是_______________________。
4、当把用电器接在电池的正、负两极时，电流沿着电池__________极到_________，再回到电池______极的方向流动。如图所示，当开关合上时，电流方向是从__________点经过__________点再到_________点。
5、学生实验，让实验桌上的小灯泡或小电动机转动，断开开关，观察其现象；取走电源，闭合开关，观察其现象；让小灯泡持续发光是_________,
则持续电流形成的是：一：________________二：_____________。
6、观察分析：一个简单完整的电路由哪几部分组成？各个部分都起什么作用？
电路的组成：______、________、________、_______。

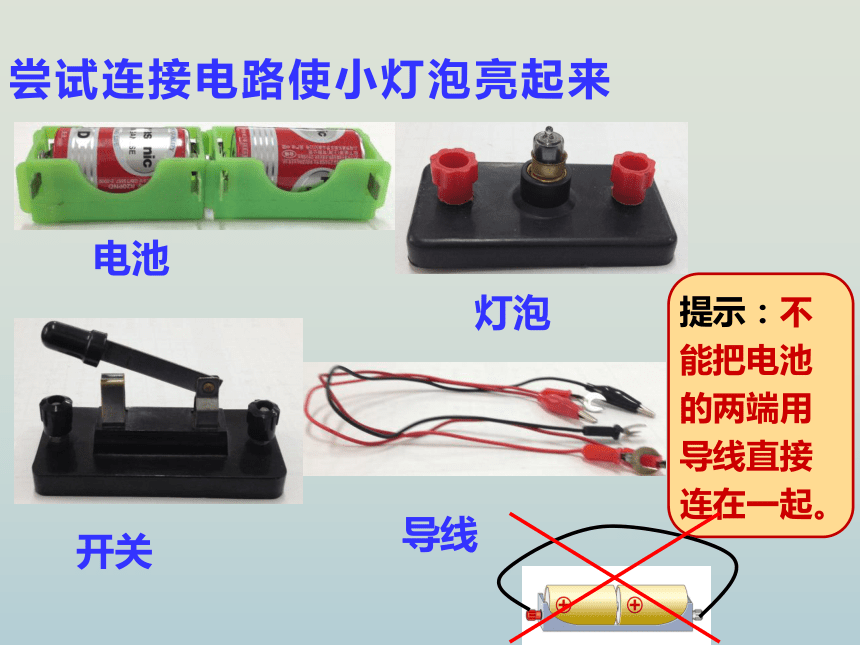

尝试连接电路使小灯泡亮起来
电池
开关
灯泡
提示：不能把电池的两端用导线直接连在一起。
导线

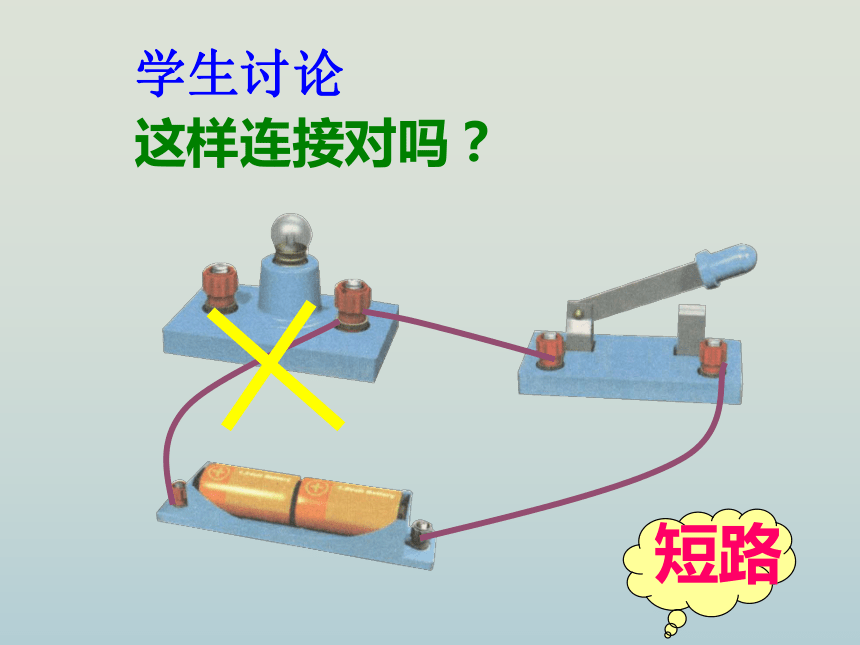

短路
这样连接对吗？
学生讨论

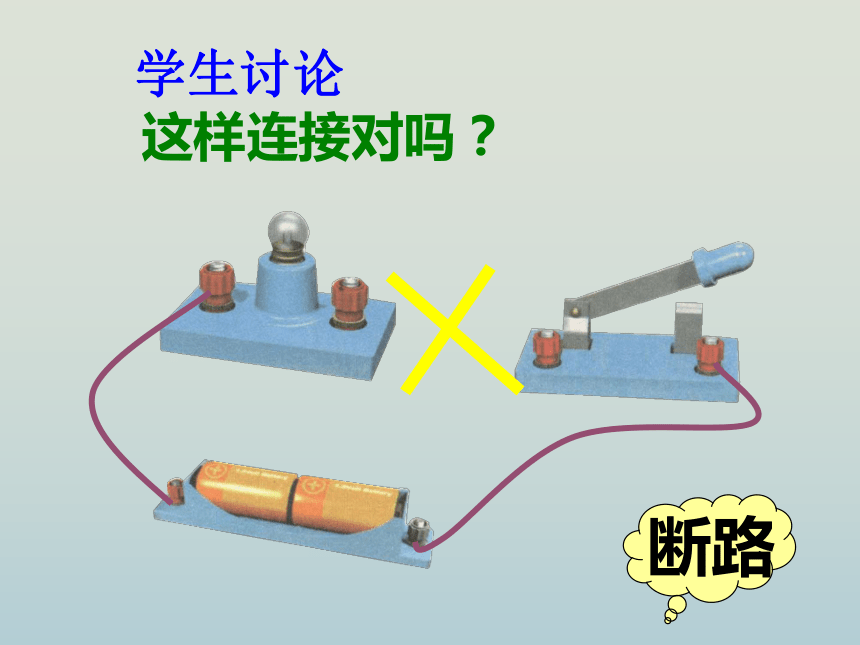

这样连接对吗？
断路
学生讨论

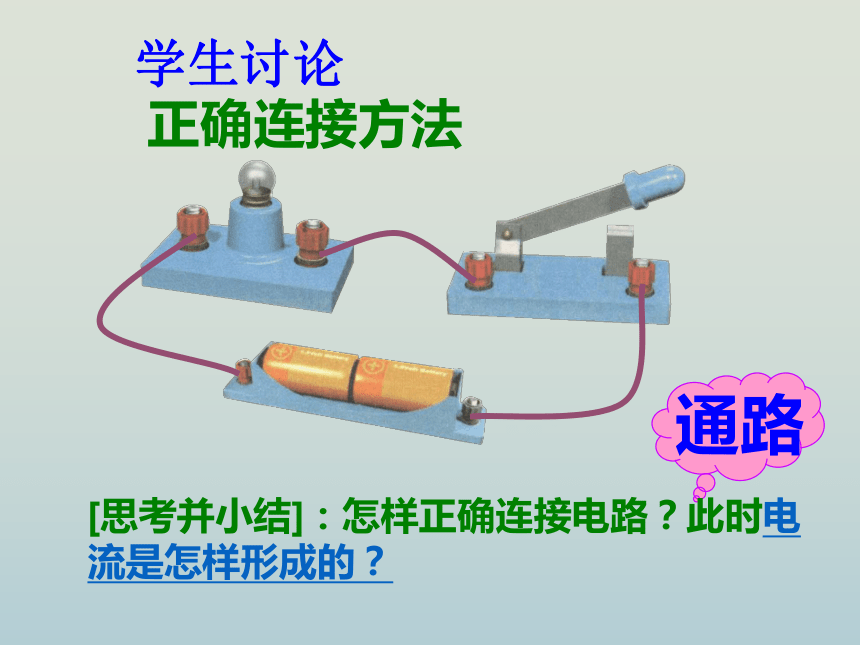

正确连接方法
通路
[思考并小结]：怎样正确连接电路？此时电流是怎样形成的？
学生讨论

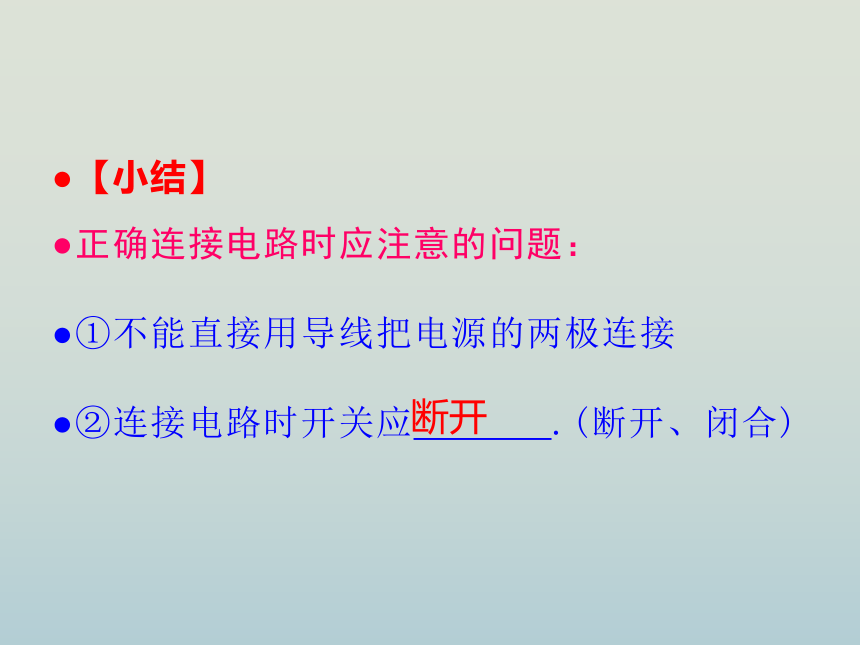

【小结】
正确连接电路时应注意的问题：
①不能直接用导线把电源的两极连接
②连接电路时开关应
.(断开、闭合)
断开

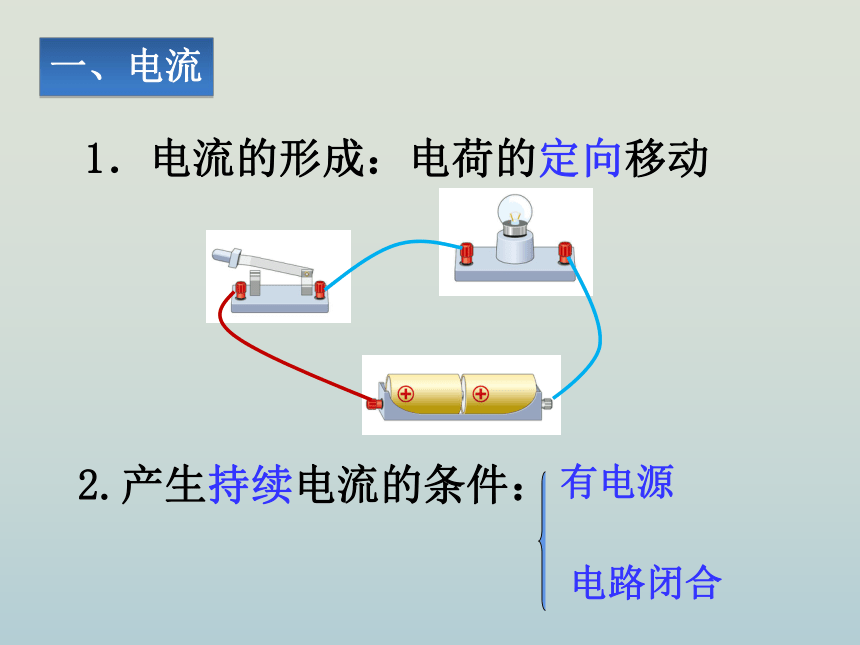

一、电流
　　1．电流的形成：电荷的定向移动
2.产生持续电流的条件：
有电源
电路闭合
　　3．电流的方向：规定正电荷定向移动的方向为电流的方向。
（1）自由电子的定向移动与电流方向相反；
（2）在电源外部，电流的方向是从电源的正极经过用电器流向负极。
二、电路的构成：
电源、用电器、导线、开关
1、构成一个完整电路的条件是什么？
2、产生持续电流的条件：
电路闭合
有电源
电源
导线
用电器
开关
提供电能
消耗电能
输送电能
控制电路
1．通路：
　　处处连通，用电器能够工作的电路。
三、电路的状态
2．断路：
　　某处被断开，没有电流通过的电路。
3．短路：
　　
（1）电源短路：直接用导线将电源正负极相连在一起的电路。
（2）用电器被短接：
元件符号
四、电路图
电池
＋
电灯泡
相交不相连的导线
相交并且相连的导线
_
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
（1）要用统一符号表示。
（2）除开关外不留断口，连线时横平竖直。
(3)元件不能画在拐角处.
（4）呈长方形，符号大小适中
（5）电路图与实物图要一致
小结：画电路图的要求
小结
电流
电路
电路图
电路状态
形成：
电荷定向移动
方向：
正电荷定向移动方向
自由电子定向移动的方向与电流方向____
电源外部，电流从电源正极经用电器回到负极
产生持续电流的条件：
有电源
电路闭合
通路
断路
短路：
（电源短路、用电器被短接）
故障
相反
【课后练习】
【课后练习】答案
1．A
2．B
3．D
4．B
5．B
6．B
7．B
8．D
9．A
10．C
11．正电荷
B→A
12．S1
电铃
13．会
不会
断开
14．c、d间（或开关处）
开关断路（开关接触不良）
15．
串．
