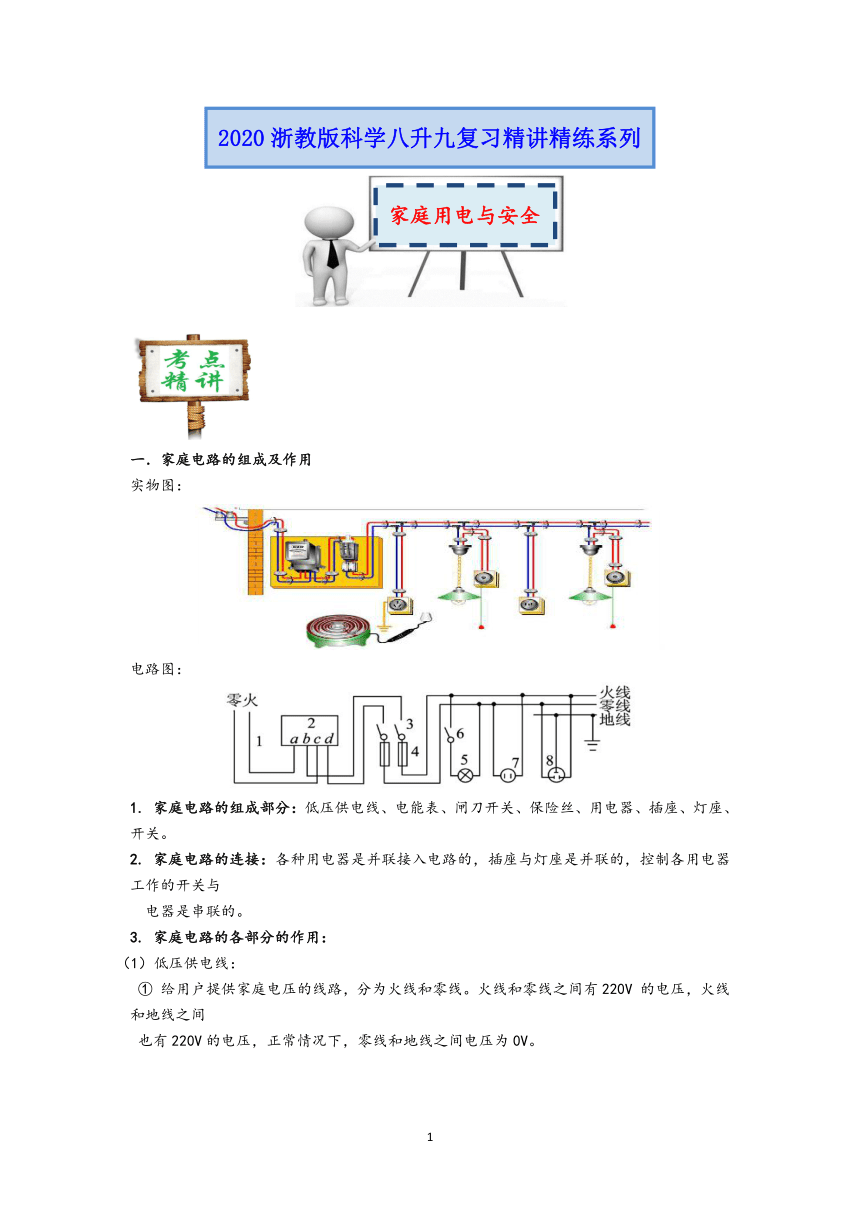

一．家庭电路的组成及作用
实物图：
电路图：
1. 家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2. 家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与
电器是串联的。
3. 家庭电路的各部分的作用：
（1）低压供电线：
① 给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间
也有220V的电压，正常情况下，零线和地线之间电压为0V。

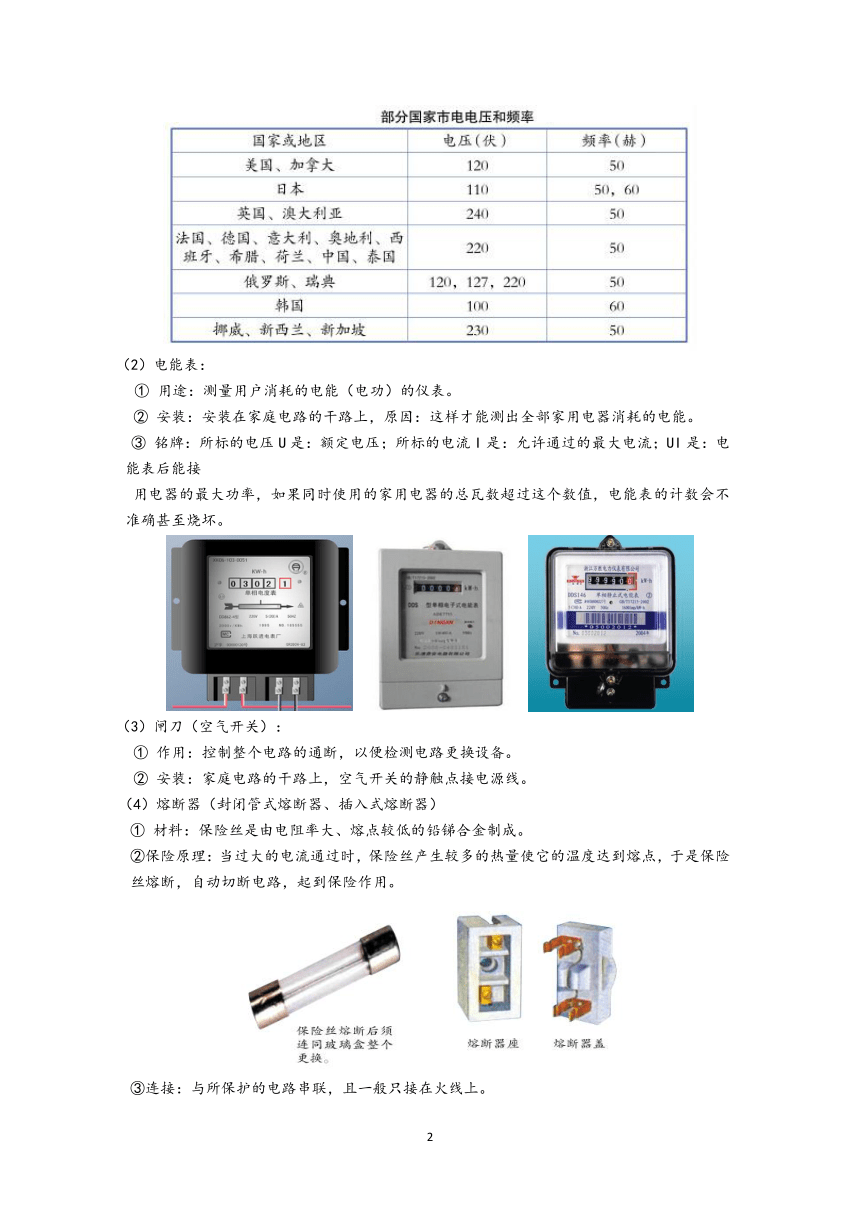

（2）电能表：
① 用途：测量用户消耗的电能（电功）的仪表。
② 安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③ 铭牌：所标的电压U是：额定电压；所标的电流I是：允许通过的最大电流；UI是：电能表后能接
用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏。
（3）闸刀（空气开关）：
① 作用：控制整个电路的通断，以便检测电路更换设备。
② 安装：家庭电路的干路上，空气开关的静触点接电源线。
（4）熔断器（封闭管式熔断器、插入式熔断器）
① 材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③连接：与所保护的电路串联，且一般只接在火线上。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤规格：越粗额定电流越大。

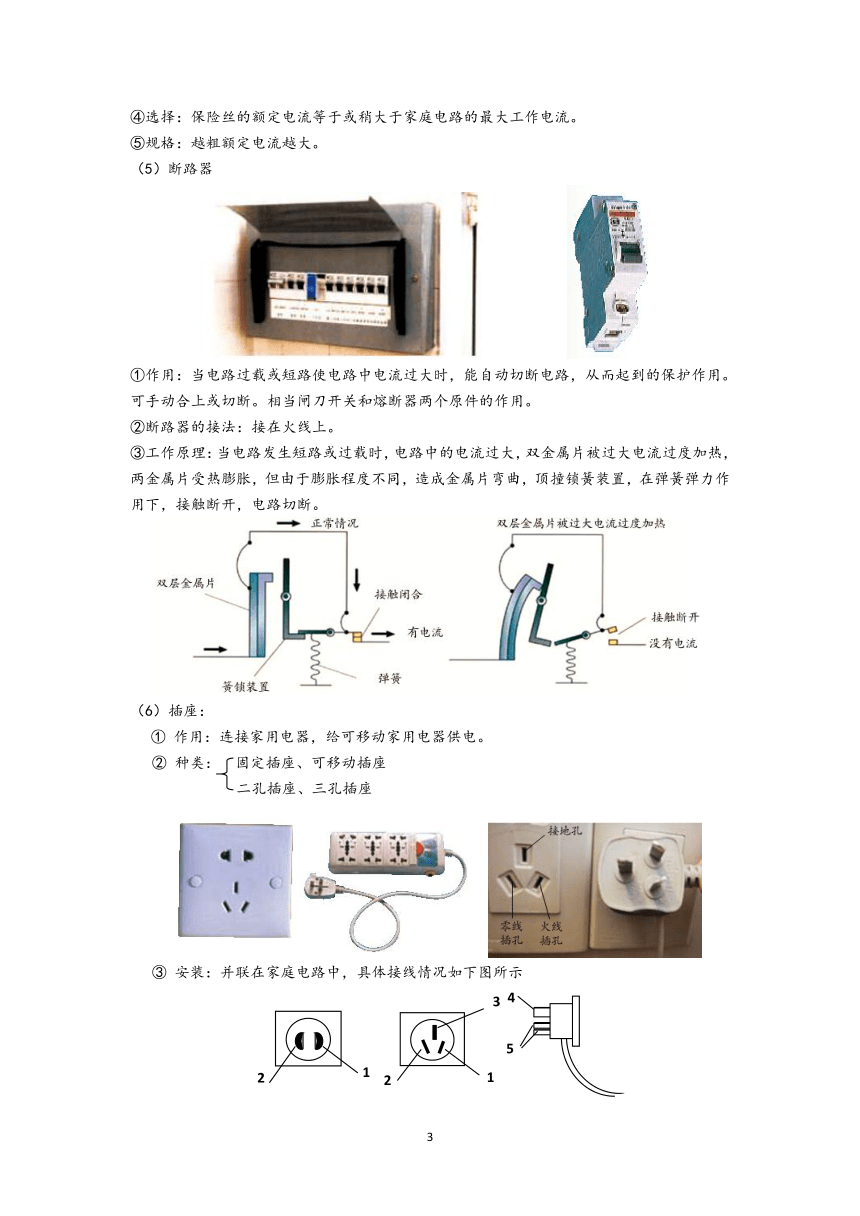

（5）断路器
①作用：当电路过载或短路使电路中电流过大时，能自动切断电路，从而起到的保护作用。可手动合上或切断。相当闸刀开关和熔断器两个原件的作用。
②断路器的接法：接在火线上。
③工作原理：当电路发生短路或过载时，电路中的电流过大，双金属片被过大电流过度加热，两金属片受热膨胀，但由于膨胀程度不同，造成金属片弯曲，顶撞锁簧装置，在弹簧弹力作用下，接触断开，电路切断。
（6）插座：
① 作用：连接家用电器，给可移动家用电器供电。
② 种类： 固定插座、可移动插座
二孔插座、三孔插座
③ 安装：并联在家庭电路中，具体接线情况如下图所示
1接火线 2接零线 3接地线 4接用电器的金属外壳 5接用电部分的线路

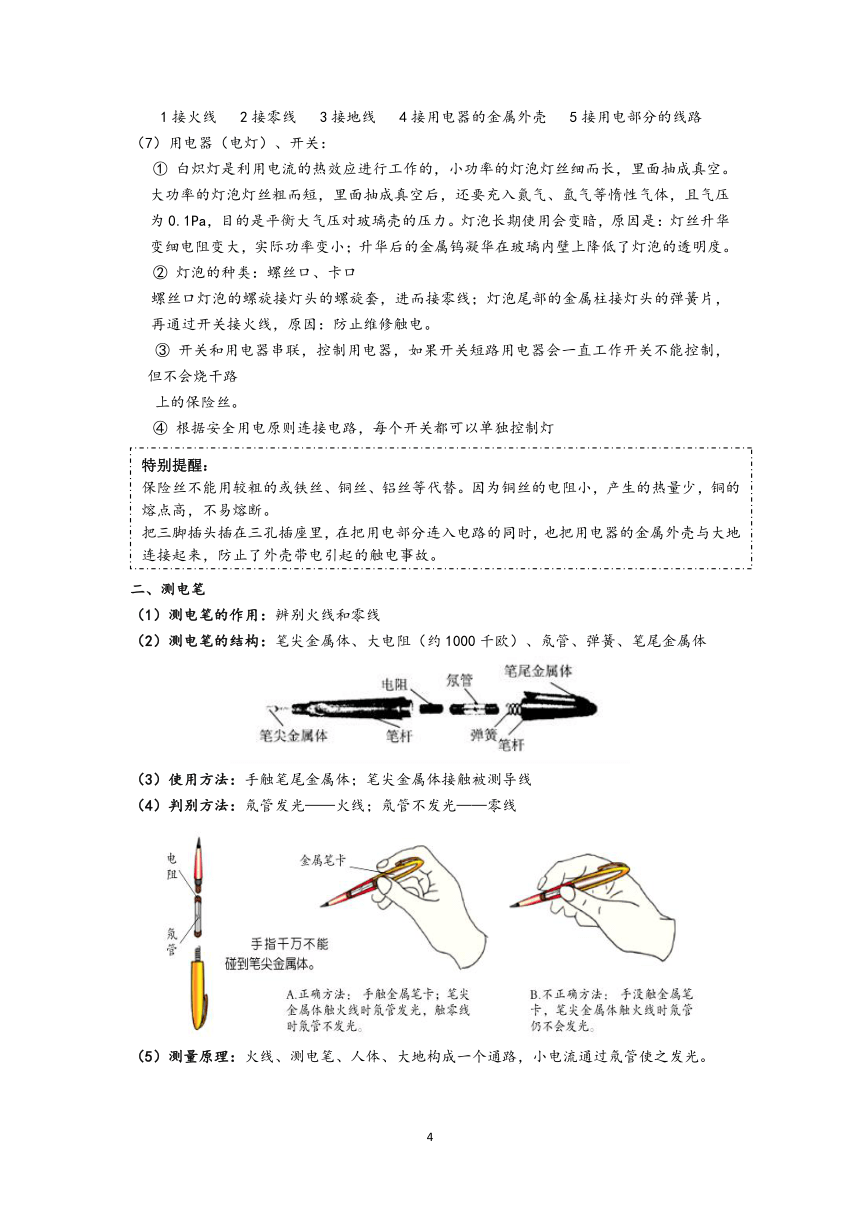

（7）用电器（电灯）、开关：
① 白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力。灯泡长期使用会变暗，原因是：灯丝升华变细电阻变大，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
② 灯泡的种类：螺丝口、卡口
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线，原因：防止维修触电。
③ 开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路
上的保险丝。
④ 根据安全用电原则连接电路，每个开关都可以单独控制灯
二、测电笔
（1）测电笔的作用：辨别火线和零线
（2）测电笔的结构：笔尖金属体、大电阻（约1000千欧）、氖管、弹簧、笔尾金属体
（3）使用方法：手触笔尾金属体；笔尖金属体接触被测导线
（4）判别方法：氖管发光——火线；氖管不发光——零线
（5）测量原理：火线、测电笔、人体、大地构成一个通路，小电流通过氖管使之发光。

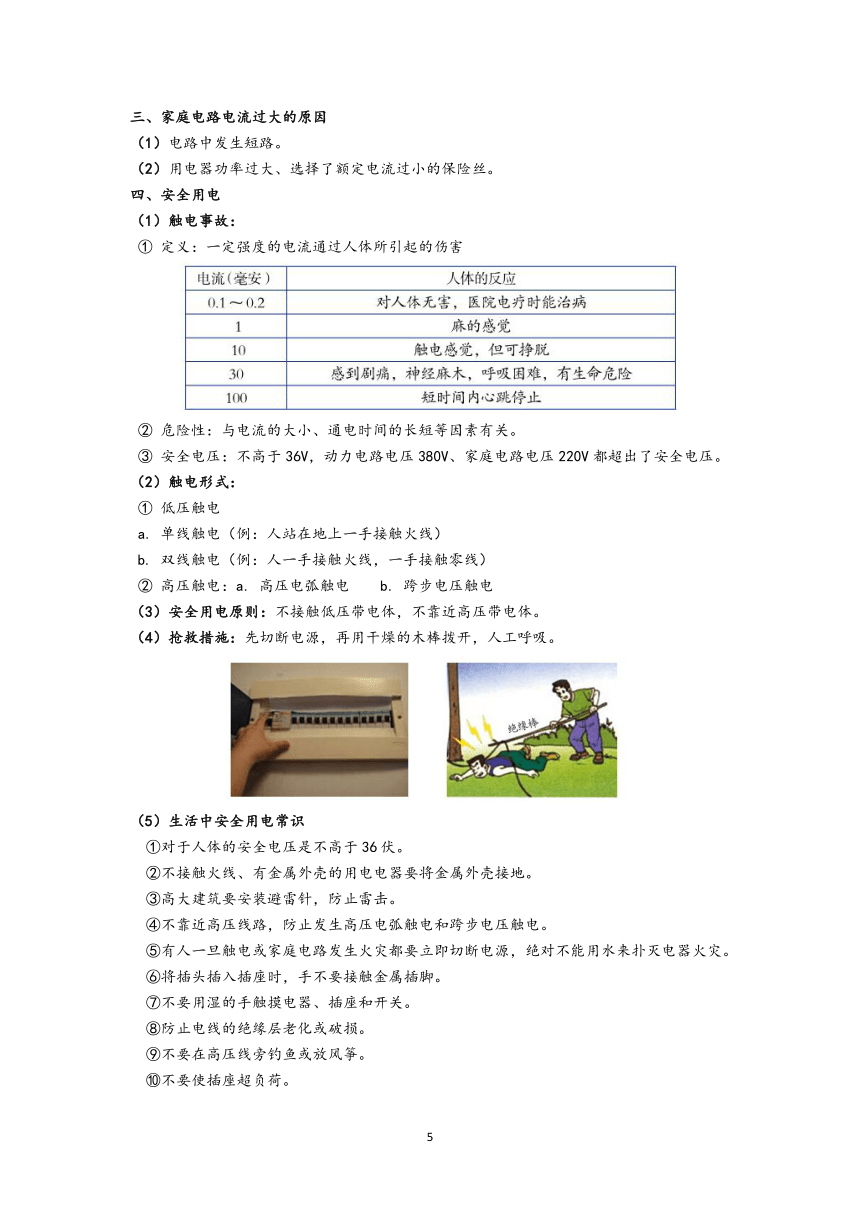

三、家庭电路电流过大的原因
（1）电路中发生短路。
（2）用电器功率过大、选择了额定电流过小的保险丝。
四、安全用电
（1）触电事故：
① 定义：一定强度的电流通过人体所引起的伤害
② 危险性：与电流的大小、通电时间的长短等因素有关。
③ 安全电压：不高于36V，动力电路电压380V、家庭电路电压220V都超出了安全电压。
（2）触电形式：
① 低压触电
a. 单线触电（例：人站在地上一手接触火线）
b. 双线触电（例：人一手接触火线，一手接触零线）
② 高压触电：a. 高压电弧触电 b. 跨步电压触电
（3）安全用电原则：不接触低压带电体，不靠近高压带电体。
（4）抢救措施：先切断电源，再用干燥的木棒拨开，人工呼吸。
（5）生活中安全用电常识
①对于人体的安全电压是不高于36伏。
②不接触火线、有金属外壳的用电电器要将金属外壳接地。
③高大建筑要安装避雷针，防止雷击。
④不靠近高压线路，防止发生高压电弧触电和跨步电压触电。
⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
⑥将插头插入插座时，手不要接触金属插脚。
⑦不要用湿的手触摸电器、插座和开关。
⑧防止电线的绝缘层老化或破损。
⑨不要在高压线旁钓鱼或放风筝。
⑩不要使插座超负荷。
?避免在浴室中使用电器。
?导线旁不要放发热物体。
?不要同时使用大量大功率用电器。
电路故障的排查
（1）利用试电笔排查故障
利用“校验灯”排查故障
取下保险丝，将额定电压为220 V的“校验灯”接在保险丝的两只接线柱上，闭合支路开关，观察“校验灯”的发光情况：若“校验灯”不发光，则该支路断路；若“校验灯”发光暗淡，则该支路
正常；若“校验灯”发光正常，则该支路短路。
【例1】从进户开始，室内照明电路组成顺序是（ ）
A．电能表、保险盒、总开关、用电器 B．电能表、总开关、保险盒、用电器
C．总开关、电能表、保险盒、用电器 D．电能表、总开关、用电器、保险盒
【例2】（1）如图所示，是一个三孔插座（用熔断器保护）的示意图，还有一个由拉线开关控制的白炽电灯，请将它们合理地连入电路中：
(2)图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋转开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电原则
【例3】测电笔是用来辨别火线和零线的电工仪器，关于测电笔的结构及使用说法正确的是（ ）
A．测电笔内有一个阻值很大的电阻，人使用时，通过人体的电流很小
B．由于人体的电阻非常大，即使测电笔内没有电阻，人也不会触电
C．测电笔笔尾金属电阻极大，手虽然接触，也不会触电
D．人在使用测电笔检查火线时，氖管虽然发光，但人体中无电流通过
【例4】如对于家庭电路，经常会遇到这样一些情况：
①开关中的两个线头相碰； ②插头中的两个线头相碰；
③电路中增加了大功率的用电器； ④户外输电线绝缘被损坏；
在这些情况中，可能引起熔断器中熔丝熔断的是（ ）
A.②③ B.①② C.①④ D.②④
【例5】某居民家里电路发生故障，电灯不亮．由于手头没有测电笔，他用下列方法进行检测：如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，卸去保险丝，把L与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 ；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 ．（选填“正常”、“短路”或“断路”）．
【例6】明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的A.B.C.d四点时，只有d点不发光（如图），则电路的故障可能是 ．
【例7】小明同学家的照明电路上的导线均完好，当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是 处有短路；若只是闭合台灯开关才发生保险丝熔断，则可能是 处有短路．
【例8】如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（ ）
人不会触电，因为没有电流通过人体
B．人会触电，因为有较大的电流通过人的左右手和心脏
C．人不会触电，因为人站在干燥的木凳上，流过人体的电流很小
D．人会触电，因为有电流经过人的右手、双脚流入大地
（1）如图所示，请完成下面电路的连接，使其成为符合安全用电要求的完整家庭电路：
（2）如图所示家庭电路，开关S1控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L1，L1只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插牌，其中S2控制两孔插座、S3控制三孔插座．请用笔画线表示导线，将它们连入电路．
某家庭电路的组成如图所示，下列说法正确的是（ ）
A．图中的插座可以是并联的，也可以是串联的
B．控制灯泡的开关可以接在零线上
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须用三孔插座，以确保安全
家庭电路的组成如下，顺序正确的是（ ）
A．电灯、总开关、电能表、保险装置、插座
B．总开关、保险装置、插座、电灯、电能表
C．电能表、总开关、保险装置、插座、电灯
D．保险装置、插座、总开关、电能表、电灯
在正常情况下，家庭电路中的相线（俗称火线）与中性线（俗称零线）之间的电压为220V，相线与大地的电压也为220V，而中性线与大地的电压为0V，为了辨别相线和中性线，应选用工具（ ）
A．电压表 B．验电笔 C．电流表 D．电能表
用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
A．①② B．①③ C．②④ D．①④
家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线 B．零线 C．地线 D．以上三根线都能
在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电路保护用电器，小李家的自动空气开关经常“跳闸”，造成这一现象的原因可能是（ ）
A．电压太低 B．同时使用很多用电器
C．某条线路出现断路情况 D．用电器金属外壳没有接地
某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是（ ）
A．一定是某处发生了短路 B．可能是电路中新连入了大功率的用电器
C．可能是进入配电房的火线开路 D．可能是进入配电房的零线开路
发现有人触电后，应立即采取的正确措施是（ ）
A．赶快把触电人拉离电源或用剪刀剪断电线
B．赶紧去叫医护人员来处理
C．赶快切断电源或用干燥的木棍将电线挑开
D．同时发生火灾先泼水灭火
“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍惜生命，下列关于安全方面的说法，正确的是（ ）
A．使用三线插头的家用电器在两线插孔的插排上使用同样安全
B．雷雨天，人在高处打伞行走，一定不会被雷击中
C．如果发生触电事故，首先应立即切断电源，然后尽快联系医务人员进行抢救
D．学校新增了两个微机室，只要换额定电流较大的保险丝即可
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
如图是家庭电路的一部分，合上开关灯泡能正常发光。但是，当把电视机的插头插入插座时，电视机不能工作，拔出插头，用测电笔插入两插孔时，发现氖管均不发光，那么故障可能的原因是（ ）
A．该电路上两根电源线都是零线
B．插座内的接线头相碰了
C．插座与火线相连的线断了或者接触不良
D．插座与零线相连的线断了或者接触不良
如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中A.B.C.d四点时，不能使测电笔的氖管发光的点是（ ）
a
B．b
C．c
D．d
如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．ab间的保险丝熔断了
B．cg间的插座短路了
C．ef间的导线断路了
D．dh间的电灯短路了
下列情况中，造成短路情况的是（ ）
A．开关的两个接头相碰 B．插座的两个接头相碰
C．熔丝用铜丝代替连接 D．电灯的灯丝断了，又重新搭好
白炽灯的灯丝一般都绕成螺旋形的，它的主要目的不包括（ ）
A．使灯丝结构紧凑便于装配 B．减少灯丝散热，提高灯丝温度
C．增加灯丝弹性以减小断裂概率 D．减少灯丝在高温时的升华
一条刚装好的照明电路，在未装保险丝之前，电工将规格为“220V 60W”的灯泡接在要装保险丝的两个接线柱上，发现灯泡能正常发光，这说明新装的照明电路上（ ）
完全符合要求
B．发生了短路
C．发生了断路
D．以上情况都有可能
小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（ ）
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”，造成这一现象的原因可能是（ ）
A．台灯的灯丝断了 B．台灯内部短路
C．台灯的功率过大 D．插座与台灯插头接触不良
下列做法中，符合安全用电要求的是（ ）
A．小明妈妈经常边看电视边用湿抹布清洁电视机
B．正在洗菜的小明发现电水壶中的水开了，立即去拔电源插头
C．不断开开关，直接更换不亮的电灯泡
D．发现家用电器或电线着火时，先切断电源再灭火
一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通白炽灯泡接到两导线头A.B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A.B，如图所示，其助手用测电笔分别测试A.B及“法师”的皮肤．发现测电笔的氖管都发光，对此表演的合理解释是（ ）
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
下列做法中，符合安全用电原则的是（ ）
A．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线
B．用湿布擦正亮着的台灯灯泡
C．在电线上晾晒湿衣服
D．有人触电时，直接用金属杆去挑搭在触电人身体上的电线
下图所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（ ）
下列做法不符合安全用电的是（ ）
A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地
C．及时更换破损的导线 D．用湿手插拔用电器插头
洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ）
A．使插头的造型更美观
B．插入插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（ ）
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
下列关于安全用电的说法错误的是（ ）
A．可以用铜丝代替保险丝 B．雷雨天不能躲在大树下避雨
C．不能将湿衣服晾在电线上 D．发现有人触电时应立即切断电源
关于家庭电路的说法不正确的是（ ）
A．洗衣机使用三孔插座能防止人触电
B．电灯的开关装在火线或零线上都可以
C．使用测电笔可以辨别家庭电路中的火线和零线
D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障
指出图中照明电路图的错误之处．
（1） ；
（2） ；
（3） ；
（4） 。
小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号，小明请电工安装完毕，闭合开关，电灯不亮，电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是 。
生命可贵，安全用电很重要。请将图连接成符合安全用电原则的照明电路。
声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。
如图所示是家庭电路的一部分，其中 （选填“A”或“B”或“C”）是火线，AB两根电线之间的电压是 V．
请在图所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座接入电路。
如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了
B．进户的零线断了
C．进户的火线断了
D．某盏电灯的灯丝断了
如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L 0，当只闭合开关S、S 1 时，灯泡L 0 和L 1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S 2 时，灯泡L 0 正常发光，L 2 不发光。由此可以确定（ ）
A．L 1 灯头接线处断路
B．L 1 灯头接线处短路
C．L 2 灯头接线处断路
D．L 2 灯头接线处短路
如图所示，关于家庭用电的操作或做法，正确的是（ ）
电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是（ ）
A．电冰箱消耗的电能会增加
B．电冰箱不能正常工作
C．电冰箱的使用寿命会缩短
D．人接触电冰箱的外壳时有可能发生触电事故
某家庭电路的部分组成如图所示，下列说法正确的是（ ）
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断。其原因是（ ）
A．灯座短路 B．灯座断路 C．灯丝断路 D．灯泡的接头短路
某同学家中的4盏灯全部熄灭了，检查保险丝发现并没有熔断，用测电笔测室内各处电路时，氖管都发光，该同学对故障做了如下4种判断，其中正确的是（ ）
A．灯泡全部烧坏 B．室内线路某处短路
C．进户线零线断路 D．进户线火线断路
如图所示，A.B.C.D三人均直接与家庭照明电路的火线接触，以下关于A.B.C.D四人是否会发生触电事故的判断中，正确的是（ ）
A．A.B.C.D四人都直接或间接跟火线连通，所以都会发生触电事故
B．A.B.D三人因站在干燥的木凳上，所以不会发生触电事故
C．A.B二人只接触火线，不会发生触电事故
D．B.C.D三人因构成电流的通路，所以都会发生触电事故
小敏触摸电冰箱门时感到手“麻”，下面列出小敏对造成“麻”原因的四种猜想，你认为其中猜想合理的是（ ）
A．火线断路 B．火线、零线短接
C．火线与电冰箱的金属外壳接触 D．电冰箱的金属外壳接了地线
关于生活用电，正确的是（ ）
A．家里的用电器同时工作时，电路中的总电阻就越大
B．控制电器的开关应与用电器并联
C．家庭电路触电事故都是人体直接或间接跟火线连通造成的
D．保险丝是由电阻率较大，熔点较高的材料制成的
如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
A．火线和零线间的电压为220V
B．开关S1断开时，人接触a点不会触电
C．开关S2断开时，人接触b点会触电
D．三孔插座即使不接地，用电器也可以正常工作，并且安全
关于安全用电，下列说法正确的是（ ）
A．常用抹布擦拭亮着的台灯灯泡，使其保持干净
B．长期使用大功率电器时，为避免烧断保险丝，可以用铜丝代替保险丝
C．用试电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
D．使用有金属外壳的家用电器时，应将其外壳接在零线上
关于家庭电路，下列说法正确的是（ ）
A．开关应接在电灯和零线之间
B．电冰箱使用三孔插座，是为了节约用电
C．用湿手拨动电路中的开关，可能造成触电事故
D．空气开关“跳闸”一定是发生了短路
关于空气开关与漏电保护器的说法正确的是（ ）
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
有关测电笔的使用，下列说法正确的是（ ）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极
D．测电笔与手接触的部分都是绝缘体
如图所示的家庭电路中，合上开关S，电灯正常发光，用测电笔测量灯座里的两个接线柱B.C时测电笔的发光情况是（ ）
A．B点亮、C点不亮
B．C点亮、B点不亮
C．C都亮
D．C都不亮
如下左图所示，图甲试电笔的笔尖A应该是 （选填“导体”或“绝缘体”）。在图乙和图丙中，正确使用试电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 孔。
家庭中的电灯、电视机、电风扇、电冰箱等用电器都是 联在电路中的．如上右图所示的三孔插座中，插孔A是跟插头 线连接的；三脚插头中的脚1是跟家用电器的 接通的。
将图中的开关、电灯、二孔插座和三孔插座正确接入电路，并符合安全用电的原则。
将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
经典例题
例1．B
例2．(1)如下图所示：
(2)电路图如下图所示．
例3.A
例4.A
例5．短路；正常．
例6．C.d之间的某处断路了．
例7．台灯插头；台灯灯座．
例8．B
课堂演练
（1）
（2）
2.D 3.C 4.B 5.D 6.A 7.D 8.B 9.B 10.C 11.C 12.A 13.C 14.D 15.C
巩固练习
B 2.B 3.B 4.B 5.B 6.D 7.C 8.A 9.D 10.D 11.D 12.B 13.A 14.B
（1）插座两端同接火线；（2）灯L1未接开关；（3）灯L2开关接零线；（4）闸刀开关装反了。
下面是灯泡，上面是开关
A ；220
课后练习
B 2.D 3.B 4.D 5.B 6.D 7.C 8.D 9.C 10.C 11.D 12.C 13.C 14.C 15.C 16.A
导体；丙；右
并联；1；外壳
实物图：
电路图：
1. 家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2. 家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与
电器是串联的。
3. 家庭电路的各部分的作用：
（1）低压供电线：
① 给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间
也有220V的电压，正常情况下，零线和地线之间电压为0V。
（2）电能表：
① 用途：测量用户消耗的电能（电功）的仪表。
② 安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③ 铭牌：所标的电压U是：额定电压；所标的电流I是：允许通过的最大电流；UI是：电能表后能接
用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏。
（3）闸刀（空气开关）：
① 作用：控制整个电路的通断，以便检测电路更换设备。
② 安装：家庭电路的干路上，空气开关的静触点接电源线。
（4）熔断器（封闭管式熔断器、插入式熔断器）
① 材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③连接：与所保护的电路串联，且一般只接在火线上。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤规格：越粗额定电流越大。
（5）断路器
①作用：当电路过载或短路使电路中电流过大时，能自动切断电路，从而起到的保护作用。可手动合上或切断。相当闸刀开关和熔断器两个原件的作用。
②断路器的接法：接在火线上。
③工作原理：当电路发生短路或过载时，电路中的电流过大，双金属片被过大电流过度加热，两金属片受热膨胀，但由于膨胀程度不同，造成金属片弯曲，顶撞锁簧装置，在弹簧弹力作用下，接触断开，电路切断。
（6）插座：
① 作用：连接家用电器，给可移动家用电器供电。
② 种类： 固定插座、可移动插座
二孔插座、三孔插座
③ 安装：并联在家庭电路中，具体接线情况如下图所示
1接火线 2接零线 3接地线 4接用电器的金属外壳 5接用电部分的线路
（7）用电器（电灯）、开关：
① 白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力。灯泡长期使用会变暗，原因是：灯丝升华变细电阻变大，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
② 灯泡的种类：螺丝口、卡口
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线，原因：防止维修触电。
③ 开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路
上的保险丝。
④ 根据安全用电原则连接电路，每个开关都可以单独控制灯
二、测电笔
（1）测电笔的作用：辨别火线和零线
（2）测电笔的结构：笔尖金属体、大电阻（约1000千欧）、氖管、弹簧、笔尾金属体
（3）使用方法：手触笔尾金属体；笔尖金属体接触被测导线
（4）判别方法：氖管发光——火线；氖管不发光——零线
（5）测量原理：火线、测电笔、人体、大地构成一个通路，小电流通过氖管使之发光。
三、家庭电路电流过大的原因
（1）电路中发生短路。
（2）用电器功率过大、选择了额定电流过小的保险丝。
四、安全用电
（1）触电事故：
① 定义：一定强度的电流通过人体所引起的伤害
② 危险性：与电流的大小、通电时间的长短等因素有关。
③ 安全电压：不高于36V，动力电路电压380V、家庭电路电压220V都超出了安全电压。
（2）触电形式：
① 低压触电
a. 单线触电（例：人站在地上一手接触火线）
b. 双线触电（例：人一手接触火线，一手接触零线）
② 高压触电：a. 高压电弧触电 b. 跨步电压触电
（3）安全用电原则：不接触低压带电体，不靠近高压带电体。
（4）抢救措施：先切断电源，再用干燥的木棒拨开，人工呼吸。
（5）生活中安全用电常识
①对于人体的安全电压是不高于36伏。
②不接触火线、有金属外壳的用电电器要将金属外壳接地。
③高大建筑要安装避雷针，防止雷击。
④不靠近高压线路，防止发生高压电弧触电和跨步电压触电。
⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。
⑥将插头插入插座时，手不要接触金属插脚。
⑦不要用湿的手触摸电器、插座和开关。
⑧防止电线的绝缘层老化或破损。
⑨不要在高压线旁钓鱼或放风筝。
⑩不要使插座超负荷。
?避免在浴室中使用电器。
?导线旁不要放发热物体。
?不要同时使用大量大功率用电器。
电路故障的排查
（1）利用试电笔排查故障
利用“校验灯”排查故障
取下保险丝，将额定电压为220 V的“校验灯”接在保险丝的两只接线柱上，闭合支路开关，观察“校验灯”的发光情况：若“校验灯”不发光，则该支路断路；若“校验灯”发光暗淡，则该支路
正常；若“校验灯”发光正常，则该支路短路。
【例1】从进户开始，室内照明电路组成顺序是（ ）
A．电能表、保险盒、总开关、用电器 B．电能表、总开关、保险盒、用电器
C．总开关、电能表、保险盒、用电器 D．电能表、总开关、用电器、保险盒
【例2】（1）如图所示，是一个三孔插座（用熔断器保护）的示意图，还有一个由拉线开关控制的白炽电灯，请将它们合理地连入电路中：
(2)图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋转开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电原则
【例3】测电笔是用来辨别火线和零线的电工仪器，关于测电笔的结构及使用说法正确的是（ ）
A．测电笔内有一个阻值很大的电阻，人使用时，通过人体的电流很小
B．由于人体的电阻非常大，即使测电笔内没有电阻，人也不会触电
C．测电笔笔尾金属电阻极大，手虽然接触，也不会触电
D．人在使用测电笔检查火线时，氖管虽然发光，但人体中无电流通过
【例4】如对于家庭电路，经常会遇到这样一些情况：
①开关中的两个线头相碰； ②插头中的两个线头相碰；
③电路中增加了大功率的用电器； ④户外输电线绝缘被损坏；
在这些情况中，可能引起熔断器中熔丝熔断的是（ ）
A.②③ B.①② C.①④ D.②④
【例5】某居民家里电路发生故障，电灯不亮．由于手头没有测电笔，他用下列方法进行检测：如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，卸去保险丝，把L与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 ；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 ．（选填“正常”、“短路”或“断路”）．
【例6】明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的A.B.C.d四点时，只有d点不发光（如图），则电路的故障可能是 ．
【例7】小明同学家的照明电路上的导线均完好，当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是 处有短路；若只是闭合台灯开关才发生保险丝熔断，则可能是 处有短路．
【例8】如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（ ）
人不会触电，因为没有电流通过人体
B．人会触电，因为有较大的电流通过人的左右手和心脏
C．人不会触电，因为人站在干燥的木凳上，流过人体的电流很小
D．人会触电，因为有电流经过人的右手、双脚流入大地
（1）如图所示，请完成下面电路的连接，使其成为符合安全用电要求的完整家庭电路：
（2）如图所示家庭电路，开关S1控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L1，L1只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插牌，其中S2控制两孔插座、S3控制三孔插座．请用笔画线表示导线，将它们连入电路．
某家庭电路的组成如图所示，下列说法正确的是（ ）
A．图中的插座可以是并联的，也可以是串联的
B．控制灯泡的开关可以接在零线上
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须用三孔插座，以确保安全
家庭电路的组成如下，顺序正确的是（ ）
A．电灯、总开关、电能表、保险装置、插座
B．总开关、保险装置、插座、电灯、电能表
C．电能表、总开关、保险装置、插座、电灯
D．保险装置、插座、总开关、电能表、电灯
在正常情况下，家庭电路中的相线（俗称火线）与中性线（俗称零线）之间的电压为220V，相线与大地的电压也为220V，而中性线与大地的电压为0V，为了辨别相线和中性线，应选用工具（ ）
A．电压表 B．验电笔 C．电流表 D．电能表
用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
A．①② B．①③ C．②④ D．①④
家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线 B．零线 C．地线 D．以上三根线都能
在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A．用测电笔接触火线 B．将用电器的金属外壳接地
C．用导线代替开关 D．电路中用电器总功率过大
自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电路保护用电器，小李家的自动空气开关经常“跳闸”，造成这一现象的原因可能是（ ）
A．电压太低 B．同时使用很多用电器
C．某条线路出现断路情况 D．用电器金属外壳没有接地
某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是（ ）
A．一定是某处发生了短路 B．可能是电路中新连入了大功率的用电器
C．可能是进入配电房的火线开路 D．可能是进入配电房的零线开路
发现有人触电后，应立即采取的正确措施是（ ）
A．赶快把触电人拉离电源或用剪刀剪断电线
B．赶紧去叫医护人员来处理
C．赶快切断电源或用干燥的木棍将电线挑开
D．同时发生火灾先泼水灭火
“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍惜生命，下列关于安全方面的说法，正确的是（ ）
A．使用三线插头的家用电器在两线插孔的插排上使用同样安全
B．雷雨天，人在高处打伞行走，一定不会被雷击中
C．如果发生触电事故，首先应立即切断电源，然后尽快联系医务人员进行抢救
D．学校新增了两个微机室，只要换额定电流较大的保险丝即可
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
如图是家庭电路的一部分，合上开关灯泡能正常发光。但是，当把电视机的插头插入插座时，电视机不能工作，拔出插头，用测电笔插入两插孔时，发现氖管均不发光，那么故障可能的原因是（ ）
A．该电路上两根电源线都是零线
B．插座内的接线头相碰了
C．插座与火线相连的线断了或者接触不良
D．插座与零线相连的线断了或者接触不良
如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中A.B.C.d四点时，不能使测电笔的氖管发光的点是（ ）
a
B．b
C．c
D．d
如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．ab间的保险丝熔断了
B．cg间的插座短路了
C．ef间的导线断路了
D．dh间的电灯短路了
下列情况中，造成短路情况的是（ ）
A．开关的两个接头相碰 B．插座的两个接头相碰
C．熔丝用铜丝代替连接 D．电灯的灯丝断了，又重新搭好
白炽灯的灯丝一般都绕成螺旋形的，它的主要目的不包括（ ）
A．使灯丝结构紧凑便于装配 B．减少灯丝散热，提高灯丝温度
C．增加灯丝弹性以减小断裂概率 D．减少灯丝在高温时的升华
一条刚装好的照明电路，在未装保险丝之前，电工将规格为“220V 60W”的灯泡接在要装保险丝的两个接线柱上，发现灯泡能正常发光，这说明新装的照明电路上（ ）
完全符合要求
B．发生了短路
C．发生了断路
D．以上情况都有可能
小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（ ）
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”，造成这一现象的原因可能是（ ）
A．台灯的灯丝断了 B．台灯内部短路
C．台灯的功率过大 D．插座与台灯插头接触不良
下列做法中，符合安全用电要求的是（ ）
A．小明妈妈经常边看电视边用湿抹布清洁电视机
B．正在洗菜的小明发现电水壶中的水开了，立即去拔电源插头
C．不断开开关，直接更换不亮的电灯泡
D．发现家用电器或电线着火时，先切断电源再灭火
一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通白炽灯泡接到两导线头A.B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A.B，如图所示，其助手用测电笔分别测试A.B及“法师”的皮肤．发现测电笔的氖管都发光，对此表演的合理解释是（ ）
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
下列做法中，符合安全用电原则的是（ ）
A．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线
B．用湿布擦正亮着的台灯灯泡
C．在电线上晾晒湿衣服
D．有人触电时，直接用金属杆去挑搭在触电人身体上的电线
下图所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（ ）
下列做法不符合安全用电的是（ ）
A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地
C．及时更换破损的导线 D．用湿手插拔用电器插头
洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ）
A．使插头的造型更美观
B．插入插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（ ）
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
下列关于安全用电的说法错误的是（ ）
A．可以用铜丝代替保险丝 B．雷雨天不能躲在大树下避雨
C．不能将湿衣服晾在电线上 D．发现有人触电时应立即切断电源
关于家庭电路的说法不正确的是（ ）
A．洗衣机使用三孔插座能防止人触电
B．电灯的开关装在火线或零线上都可以
C．使用测电笔可以辨别家庭电路中的火线和零线
D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障
指出图中照明电路图的错误之处．
（1） ；
（2） ；
（3） ；
（4） 。
小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号，小明请电工安装完毕，闭合开关，电灯不亮，电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是 。
生命可贵，安全用电很重要。请将图连接成符合安全用电原则的照明电路。
声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。
如图所示是家庭电路的一部分，其中 （选填“A”或“B”或“C”）是火线，AB两根电线之间的电压是 V．
请在图所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座接入电路。
如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了
B．进户的零线断了
C．进户的火线断了
D．某盏电灯的灯丝断了
如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L 0，当只闭合开关S、S 1 时，灯泡L 0 和L 1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S 2 时，灯泡L 0 正常发光，L 2 不发光。由此可以确定（ ）
A．L 1 灯头接线处断路
B．L 1 灯头接线处短路
C．L 2 灯头接线处断路
D．L 2 灯头接线处短路
如图所示，关于家庭用电的操作或做法，正确的是（ ）
电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是（ ）
A．电冰箱消耗的电能会增加
B．电冰箱不能正常工作
C．电冰箱的使用寿命会缩短
D．人接触电冰箱的外壳时有可能发生触电事故
某家庭电路的部分组成如图所示，下列说法正确的是（ ）
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断。其原因是（ ）
A．灯座短路 B．灯座断路 C．灯丝断路 D．灯泡的接头短路
某同学家中的4盏灯全部熄灭了，检查保险丝发现并没有熔断，用测电笔测室内各处电路时，氖管都发光，该同学对故障做了如下4种判断，其中正确的是（ ）
A．灯泡全部烧坏 B．室内线路某处短路
C．进户线零线断路 D．进户线火线断路
如图所示，A.B.C.D三人均直接与家庭照明电路的火线接触，以下关于A.B.C.D四人是否会发生触电事故的判断中，正确的是（ ）
A．A.B.C.D四人都直接或间接跟火线连通，所以都会发生触电事故
B．A.B.D三人因站在干燥的木凳上，所以不会发生触电事故
C．A.B二人只接触火线，不会发生触电事故
D．B.C.D三人因构成电流的通路，所以都会发生触电事故
小敏触摸电冰箱门时感到手“麻”，下面列出小敏对造成“麻”原因的四种猜想，你认为其中猜想合理的是（ ）
A．火线断路 B．火线、零线短接
C．火线与电冰箱的金属外壳接触 D．电冰箱的金属外壳接了地线
关于生活用电，正确的是（ ）
A．家里的用电器同时工作时，电路中的总电阻就越大
B．控制电器的开关应与用电器并联
C．家庭电路触电事故都是人体直接或间接跟火线连通造成的
D．保险丝是由电阻率较大，熔点较高的材料制成的
如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（ ）
A．火线和零线间的电压为220V
B．开关S1断开时，人接触a点不会触电
C．开关S2断开时，人接触b点会触电
D．三孔插座即使不接地，用电器也可以正常工作，并且安全
关于安全用电，下列说法正确的是（ ）
A．常用抹布擦拭亮着的台灯灯泡，使其保持干净
B．长期使用大功率电器时，为避免烧断保险丝，可以用铜丝代替保险丝
C．用试电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
D．使用有金属外壳的家用电器时，应将其外壳接在零线上
关于家庭电路，下列说法正确的是（ ）
A．开关应接在电灯和零线之间
B．电冰箱使用三孔插座，是为了节约用电
C．用湿手拨动电路中的开关，可能造成触电事故
D．空气开关“跳闸”一定是发生了短路
关于空气开关与漏电保护器的说法正确的是（ ）
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
有关测电笔的使用，下列说法正确的是（ ）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极
D．测电笔与手接触的部分都是绝缘体
如图所示的家庭电路中，合上开关S，电灯正常发光，用测电笔测量灯座里的两个接线柱B.C时测电笔的发光情况是（ ）
A．B点亮、C点不亮
B．C点亮、B点不亮
C．C都亮
D．C都不亮
如下左图所示，图甲试电笔的笔尖A应该是 （选填“导体”或“绝缘体”）。在图乙和图丙中，正确使用试电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座 孔。
家庭中的电灯、电视机、电风扇、电冰箱等用电器都是 联在电路中的．如上右图所示的三孔插座中，插孔A是跟插头 线连接的；三脚插头中的脚1是跟家用电器的 接通的。
将图中的开关、电灯、二孔插座和三孔插座正确接入电路，并符合安全用电的原则。
将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
经典例题
例1．B
例2．(1)如下图所示：
(2)电路图如下图所示．
例3.A
例4.A
例5．短路；正常．
例6．C.d之间的某处断路了．
例7．台灯插头；台灯灯座．
例8．B
课堂演练
（1）
（2）
2.D 3.C 4.B 5.D 6.A 7.D 8.B 9.B 10.C 11.C 12.A 13.C 14.D 15.C
巩固练习
B 2.B 3.B 4.B 5.B 6.D 7.C 8.A 9.D 10.D 11.D 12.B 13.A 14.B
（1）插座两端同接火线；（2）灯L1未接开关；（3）灯L2开关接零线；（4）闸刀开关装反了。
下面是灯泡，上面是开关
A ；220
课后练习
B 2.D 3.B 4.D 5.B 6.D 7.C 8.D 9.C 10.C 11.D 12.C 13.C 14.C 15.C 16.A
导体；丙；右
并联；1；外壳
同课章节目录
