(共33张PPT)
第十八章：电功率
第一节：电能
电功
　　今年五月上旬，我出差来到了河北省的承德市，在承德匆匆地办完事以后，我便赶紧地驱车前往滦平县，去游览了我心驰神往很久的金山岭长城，让我享受到了这里的秀美，说真的话，好令人高兴啊！　　金山岭长城，绵亘在河北省承德市滦平县与北京密云县交界地带的燕山支脉上，东接司马台长城，西连古北口长城，地处京、津、辽、蒙四省市的交汇之点。它位于101国道133公里处，距北京市区130公里，离承德避暑山庄90公里，隔木兰围场200公里，是京北黄金旅游线的重要组成部分。该长城始建于明洪武元年（公元1368年），为大将徐达主持修建。隆庆元年（公元1567年）抗倭名将蓟镇总兵官戚继光、蓟辽总督谭纶在徐达所建的长城的基础上进行过续建和改建。　　金山岭长城西起历史上著名的关口古北口，东至高耸入云的望京楼，全长10.5公里，沿线设有关隘5处，敌楼67座，烽燧3座，因其视野开阔、敌楼密集、景观奇特、建筑艺术精美、军事防御体系健全、保存完好而著称于世。享誉中华。该山岭海拔700米，登山北观群山似涛，东望司马台水库如镜，南眺密云水库碧波粼粼。长城依山凭险，起伏跌宕于山水之间，形势极为雄奇。尤其是此处敌楼密集，构筑精巧，形
发电站:

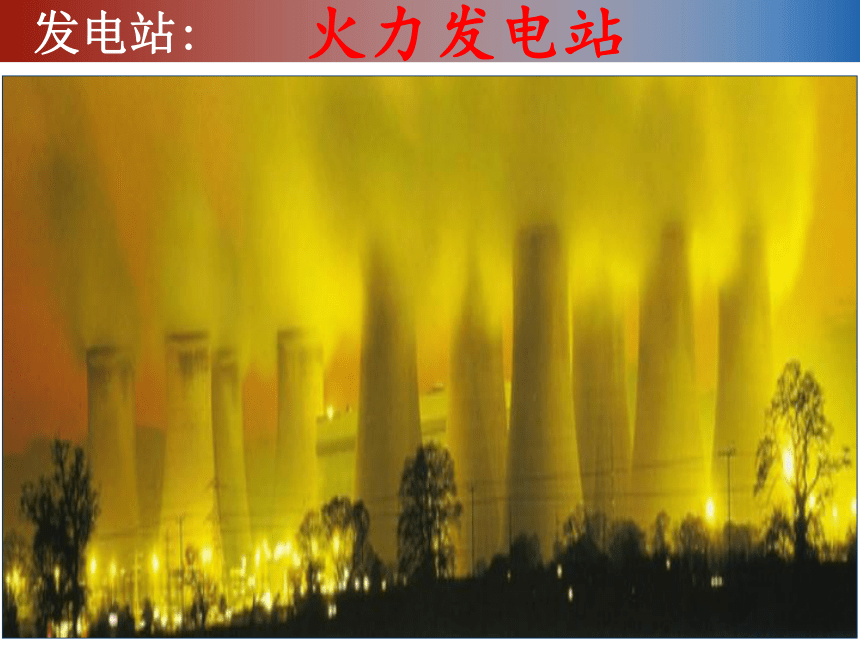

火力发电站

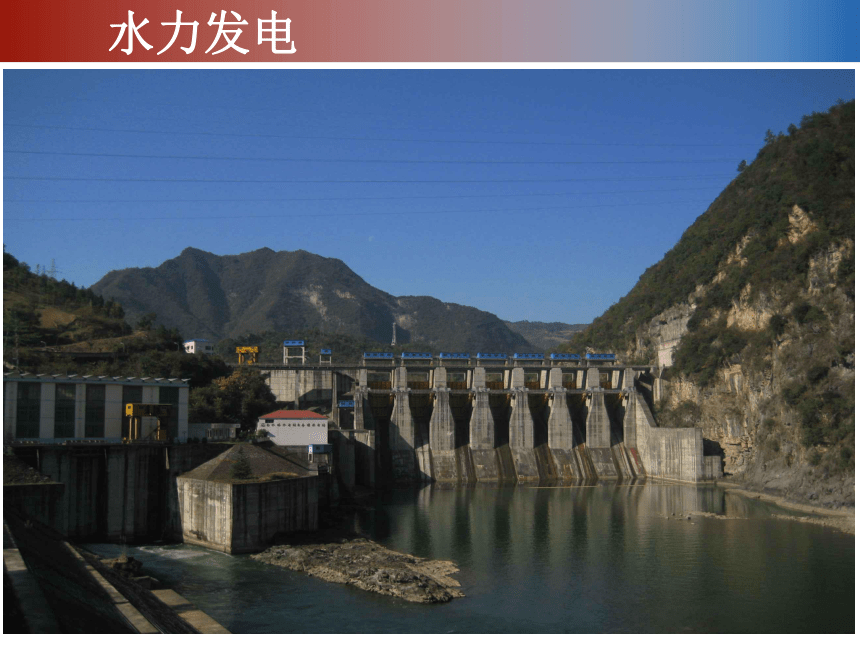

水力发电

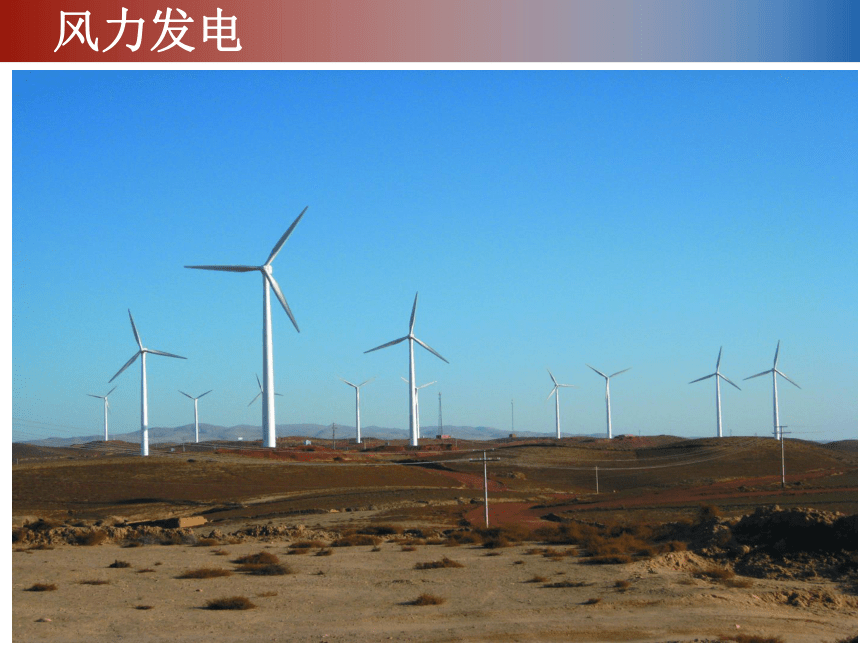

风力发电

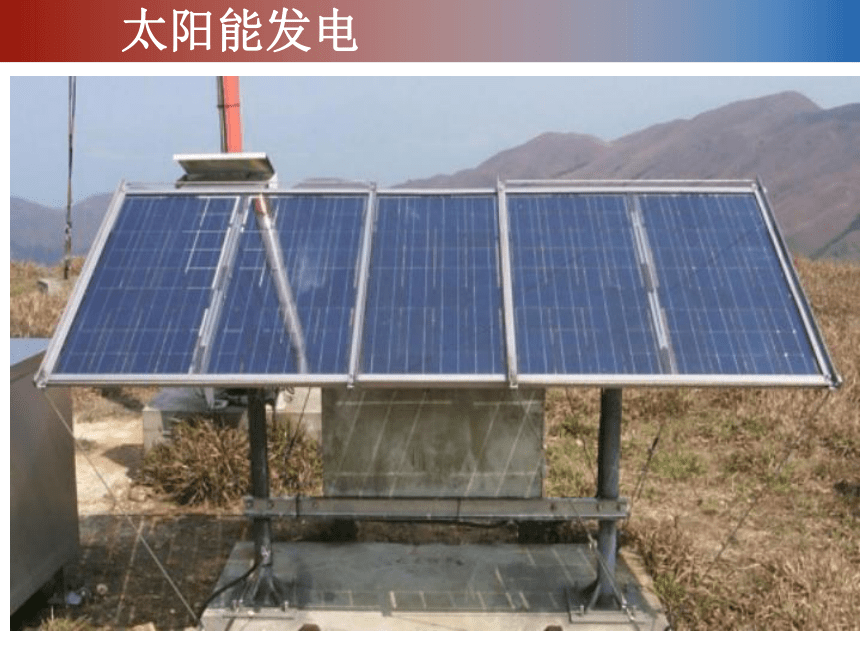

太阳能发电

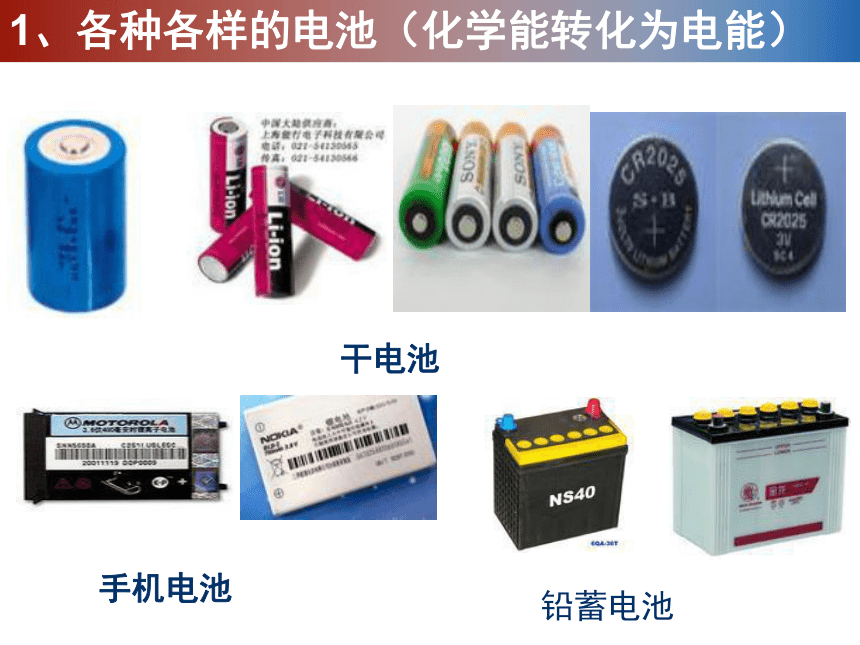

1、各种各样的电池（化学能转化为电能）
浙江秦山核电站
广东大亚湾核电站
江苏田湾核电站
广东岭澳核电站
我国四大核电站

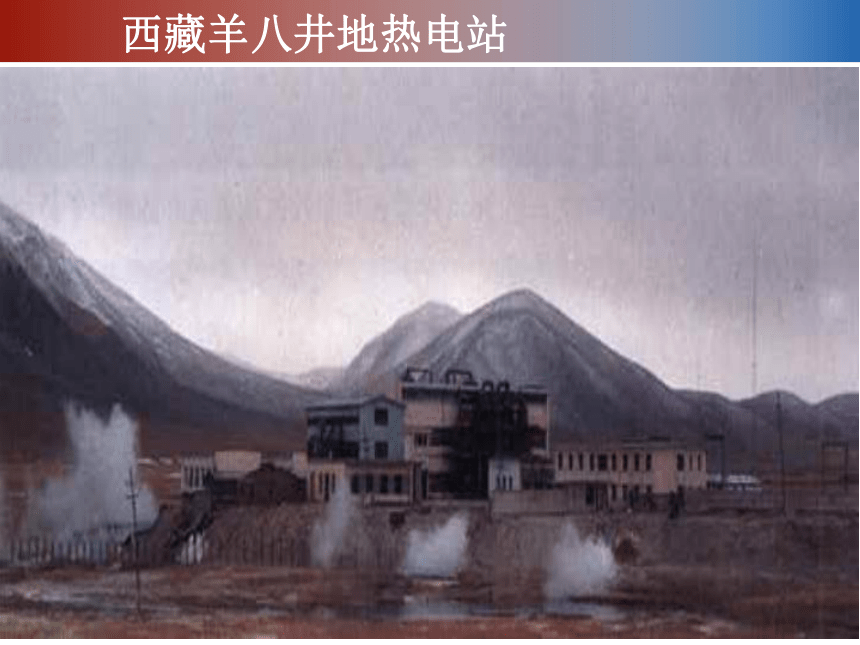

西藏羊八井地热电站
浙江江厦潮汐电站

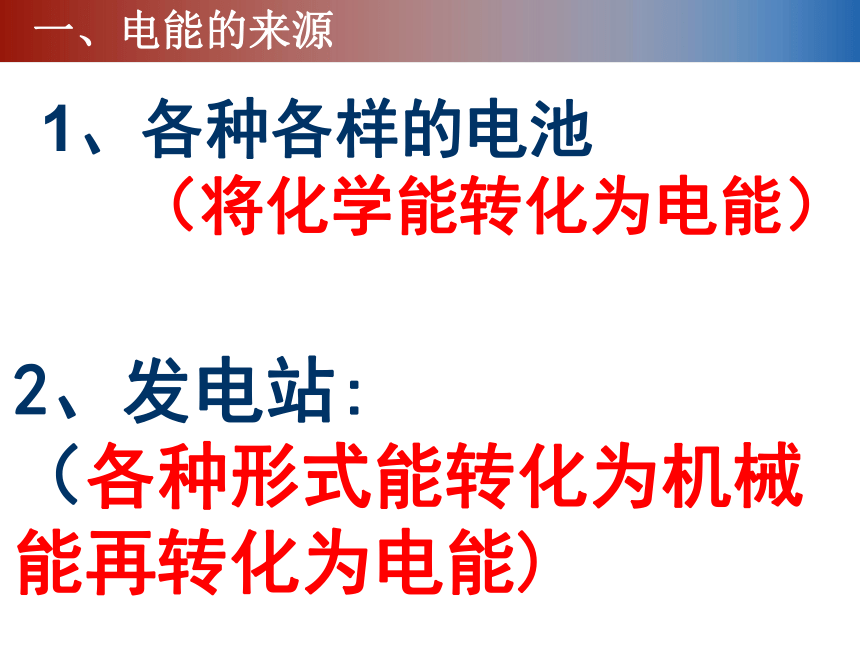

一、电能的来源
1、各种各样的电池
（将化学能转化为电能）
2、发电站:
（各种形式能转化为机械能再转化为电能)

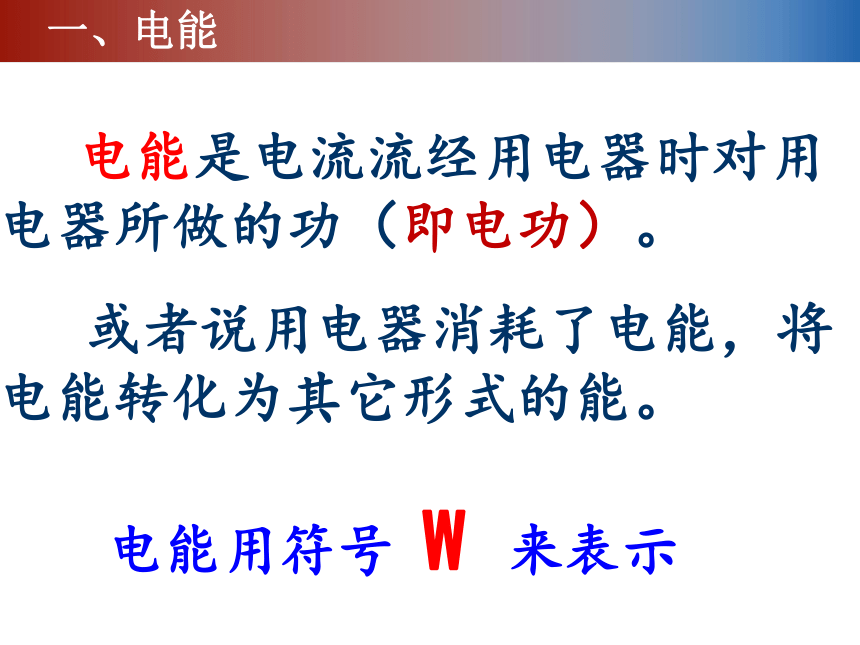

电能是电流流经用电器时对用电器所做的功（即电功）。
或者说用电器消耗了电能，将电能转化为其它形式的能。
一、电能
电能用符号
W
来表示
电能→机械能
电能→机械能（内能）
电能→光能
电能→内能
电能→机械能
电能→内能
电能
用电器
其他形式的能
二、电能的应用
　　2．电能的单位：
　能量的国际单位：焦耳（J）
　生活中的电能单位：度，千瓦时（kW·h）
1
度=1
kW·h
=
1×103
W×3
600
s
　　　　　　
=
3.6×106
J
　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
一、电能
　１度电的作用
1
kW
·
h
的作用
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
1、作用：测量用户消耗电能的仪表
二、电能的测量
电能表
●“220
V”
表示这个电能表应该在220
伏的电路中使用。
电能表有几个重要的参数应该注意：
●“10（20）A”
表示这个电能表的
标定电流为
10
A，
额定最大电流为
20
A。电能表工作
时的电流不应超过
额定最大电流。
●“50
～”表示
这个电能表在频
率为50
Hz的交流电路中使用。
●“600
revs/
（kW
·
h）”表示
接在这个电能表上
的用电器，每消耗
1
kW
·
h的电能，
电能表上的转盘转
过
600
转。
智能ＩＣ卡电能表
　　电子式电能表
电能表记数方法
电能表上显示的数字是表从上次开始记数到目前读数为止用去的电能．为了计量一段时间内消耗的电能，必须记录这段时间起始和结束时电能表上计数器的示数．前后两次示数
就是这段时间内用电的度数．
之差
W=W2-W1
1、小蒙家中的电能表月末的示数是3706.3，月初的示数是3646.3，这个月他家用去了多少电能？如果电费为0.60元/度，这个月他家应交多少电费？
2、我家中的电能表铭牌上标有“3000r/
(kW?h)”的字样，在一段时间里我观察到它的表盘转了75r，问我家这段时间用了多少kW?h电能？
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
有多少电能发生了转化就说电流做了多少功。
2．计算电流做的功：
W=UIt
W
——
焦（J）
t
——
秒（s）
I
——安（A）
U
——伏
（V）
　　公式：
三、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
　　1．有一只节能灯接在220
V的家庭电路中，通过它的电流为90
mA，计算这只灯使用5
h消耗多少度电？
解析：
I=
90
mA=0.09
A
W=UIt
=220
V×0.09
A×3600s=71280j
=0.099
kW·h
这只节能灯工作5
h消耗的电能是0.099
kW·h，即0.099
度。
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6
V，安时容量为750
mA·h。它充满电后所储存的电能是_______J。
解析：电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×
放电时间(h)
　　750
mA·h=
750
mA×1
h
　　W
=
UIt
=
3.6
V×0.75
A×3
600
s
=
9
720
J
9
720
今天回去后记下你家电能表的示数，与一周后的示数对比，若按咱们的收费标准0.60元/kw·h，计算这一周内所应支付的电费，并根据结果估算你家一年的用电量。假设生产的电能只供家庭使用，我国2013年的总发电量可以共多少个家庭使用？
课后探究：
资料：最新统计数据显示,2013年1-2月,全国累计发电量7573亿KW·h
电吹风机
电能转化成内能
说说下列用电器工作时的能量转化：
电能转化成
机械能和内能
电饭锅
电能转化为光能
电能转化为机械能
电能转化为内能
电灯为我们照明
