第十五章 电流和电路
15.4电流的测量

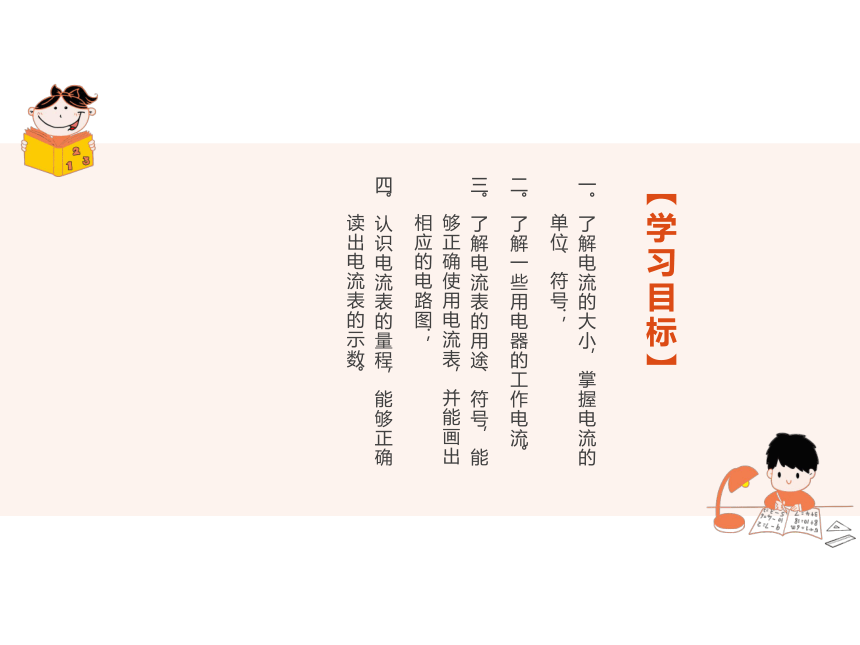

【学习目标】
了解电流的大小，掌握电流的单位、符号；
了解一些用电器的工作电流。
了解电流表的用途、符号，能够正确使用电流表，并能画出相应的电路图；
认识电流表的量程，能够正确读出电流表的示数。
【课前预习】
1．有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为
A．0.7A B．2.3A C．0.43A D．0.46A
2．在国际单位制中，电流的单位是（　　）
A．安培 B．伏特 C．焦耳 D．瓦特
3．测量电流时，需要将电流表串联在电路中，通常，电流表的电阻比待测电路的电阻小得多，因此对测量值的影响可以忽略不计．下列研究方法与此相同的是（ ）
A．在探究平面镜成像特点实验中，用两根相同的蜡烛探究像与物的大小关系
B．在探究二力平衡条件的实验中，选用轻质卡片
C．根据被压物体形变大小反映压力作用效果 D．在研究光的传播现象时，引入光线
4．关于电流的方向，说法正确的是（　　）
A．带电微粒的运动方向就是电流的方向 B．自由电子移动方向与电流方向相反
C．金属导体中自由电子运动方向就是电流的方向 D．以上说法均不正确
5．用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是（ ）
A．某盏灯灯丝已断 B．某盏灯灯丝已短路 C．电流表损坏而断路 D．灯泡与灯丝接触不好，时断时通

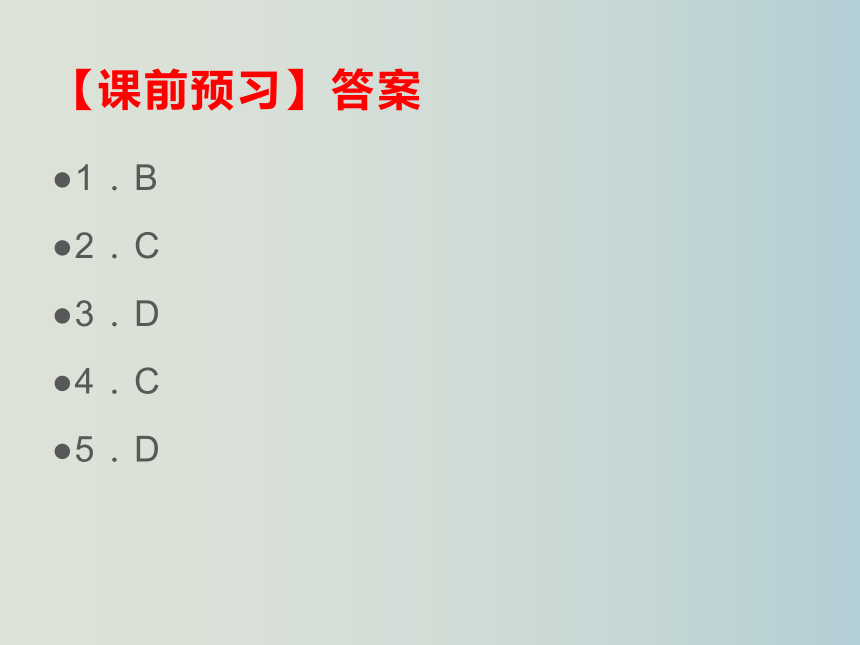

【课前预习】答案
1．B
2．C
3．D
4．C
5．D

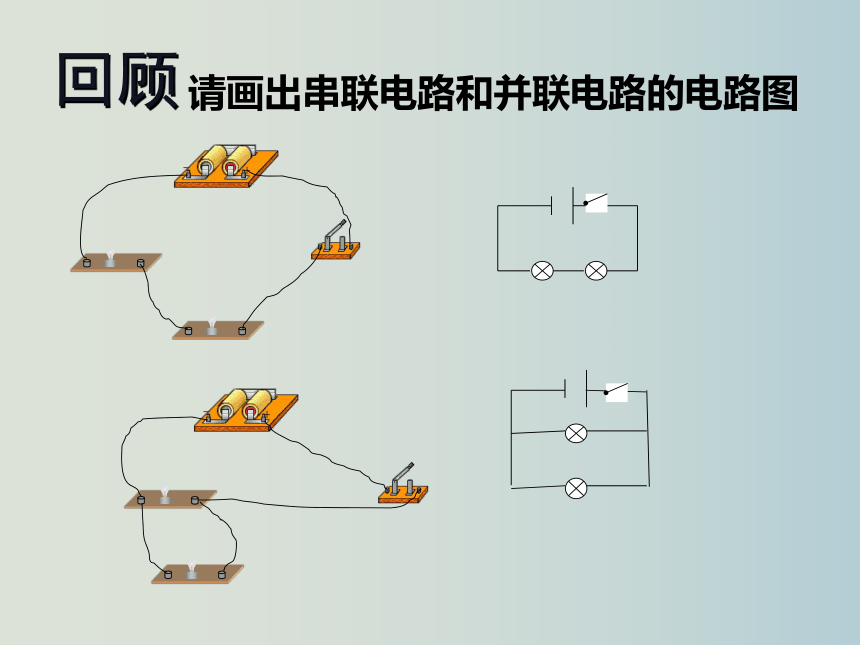

请画出串联电路和并联电路的电路图
回顾
S
L2
L1

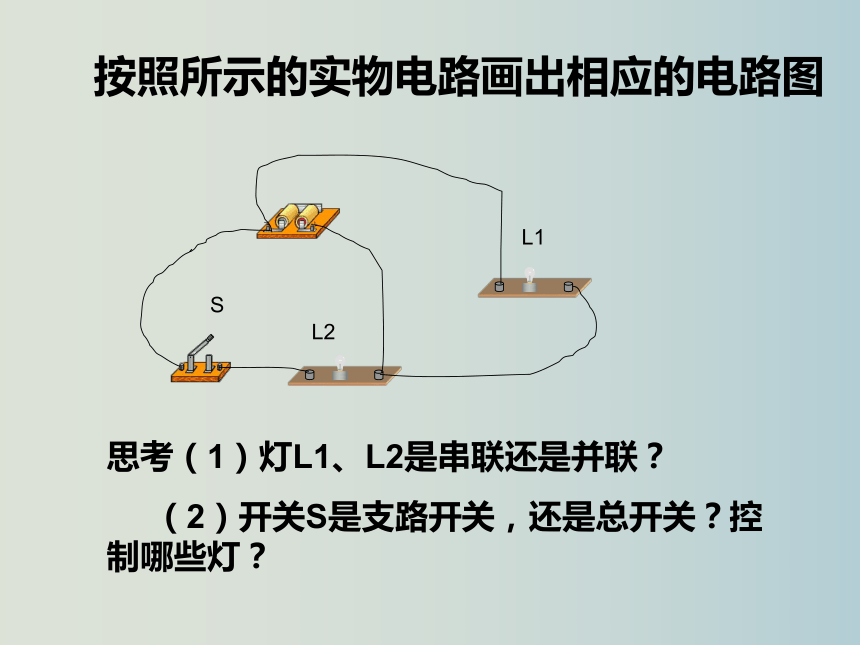

按照所示的实物电路画出相应的电路图
思考（1）灯L1、L2是串联还是并联？
（2）开关S是支路开关，还是总开关？控制哪些灯？

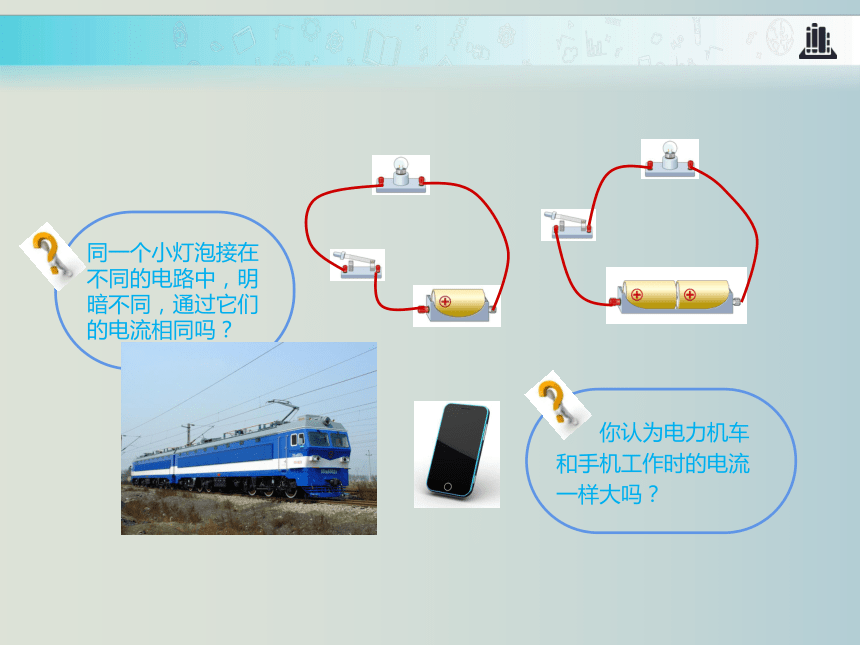

同一个小灯泡接在不同的电路中，明暗不同，通过它们的电流相同吗？
　　你认为电力机车和手机工作时的电流一样大吗？
想一想
　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A

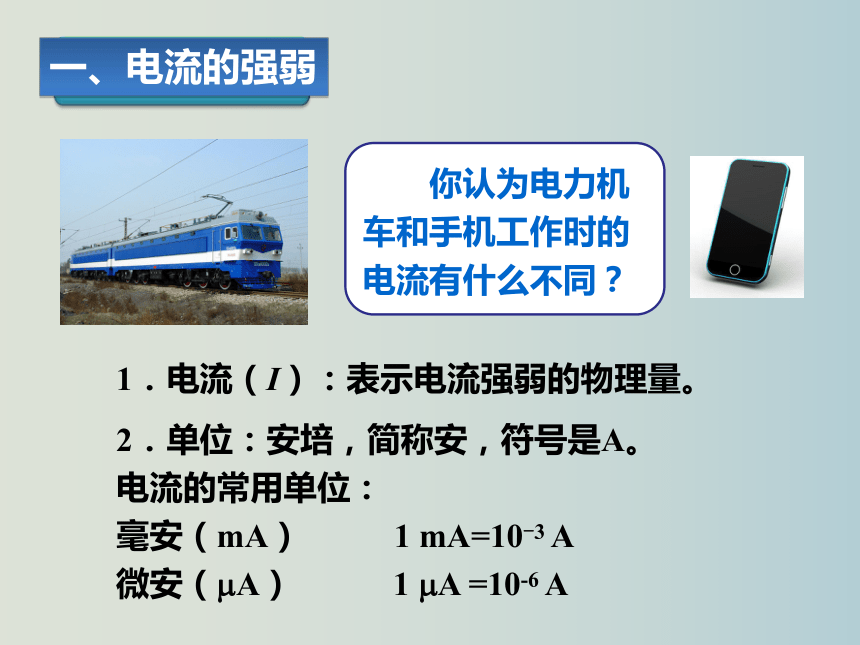

　　你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱
法国物理学家 安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

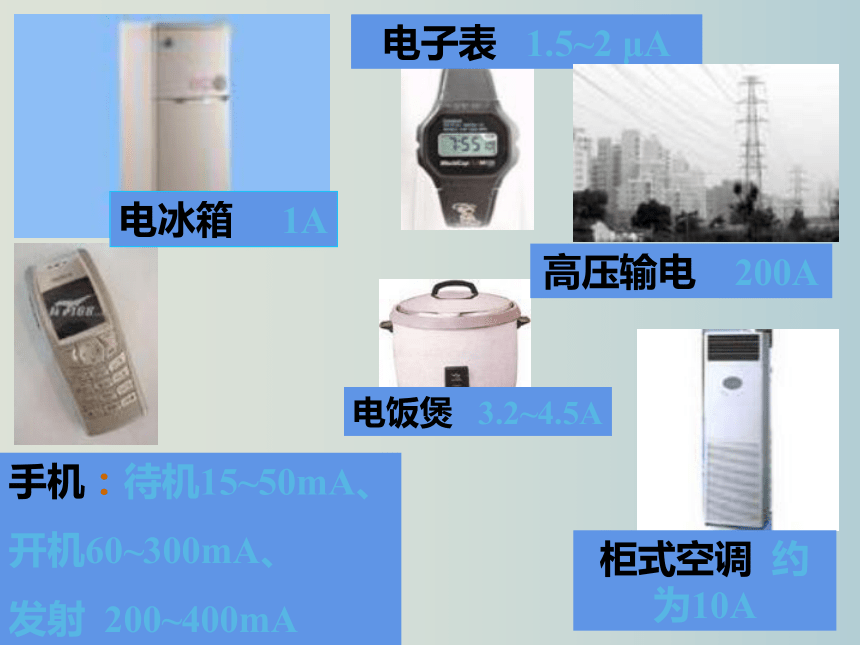

手机：待机15~50mA、
开机60~300mA、
发射 200~400mA
电冰箱 1A
电子表 1.5~2 μA
柜式空调 约为10A
电饭煲 3.2~4.5A
高压输电 200A

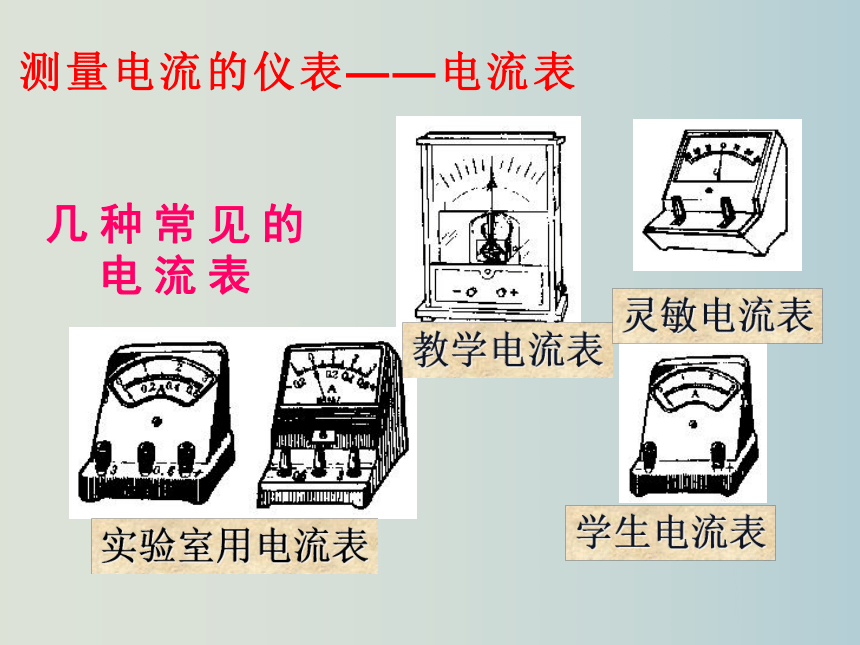

几 种 常 见 的
电 流 表
实验室用电流表
教学电流表
学生电流表
灵敏电流表
测量电流的仪表——电流表

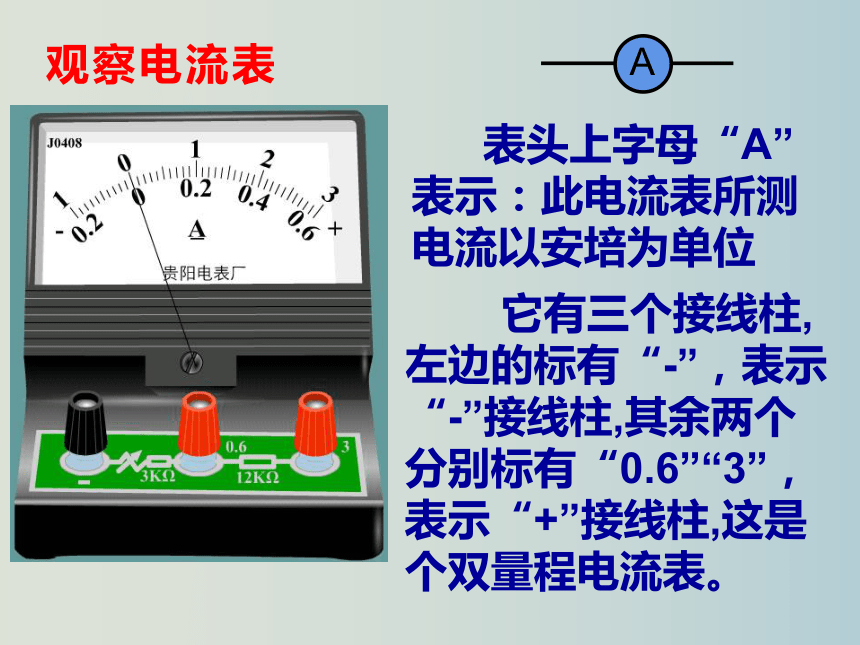

观察电流表
它有三个接线柱,左边的标有“-”，表示“-”接线柱,其余两个分别标有“0.6”“3”，表示“+”接线柱,这是个双量程电流表。
表头上字母“A”表示：此电流表所测电流以安培为单位
A
1.如果把标有“ - ”和“0.6” 的接线柱接到电路中，表示选用0~0.6A的量程(测量范围),当指针在满刻度时,表示电流为0.6A,读数时,应以刻度盘 为准,电流表的分度值为 A
下排
0.02
2.如把标有“ - ”和“3” 的接线柱接到电路中,表示选用0~3A的量程,当指针在满刻度时,表示电流为3A,读数时,应以刻度盘 为准,电流表的分度值为 A
上方
0.1
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1. 电流表：测量电流的仪器。
A
+
－
二、电流的测量
　　认识电流表
　　电流表的电路符号
2. 电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
　　以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
练一练
3. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
　　请读出下列电流表的示数。
0.58 A
1.4 A
练一练
4. 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　实验1
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
强调：电流表的使用方法
1.必须将电流表和被测的用电器串联。
2.必须让电流从红色接线柱流进，
再从黑色接线柱流出。
3.必须正确选择电流表的量程。
4.不允许把电流表直接连到电源的两极！
1、下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
B
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
课堂练习：
2、关于电流表的使用，下列的说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
D
3、读出图1和图2的电流表的示数。I1= A ，I2= A 。
― 0.6 3
0
1
2
3
A
0.2
0.4
0.6
0
― 0.6 3
0
1
2
3
A
0.2
0.4
0.6
0
图1
图2
0.14
2.4
4、如图3所示，L1、L2是______联的。若要测量通过L1的电流，应把电流表接在_____点上；测量L2时，电流表应接在______点上；若要测干路电流应把电流表接在_____或______点上。请在右图中连接测干路电流的实物图。
图3
A
― 0.6 3
L1
L2
并
C
D
A
B
【课后练习】
1．如图所示电路，闭合开关，以下判断正确的是
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
2．如图所示，能直接测量通过灯L2电流的电路是( )
3．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机 B．节能灯 C．遥控器 D．电饭锅
4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．开关只能控制L2
5.下列关于九年级学生的说法中，最接近实际的是
A．步行的速度一般为18km/h B．站立时对水平地面的压强约为2000Pa
C．正常爬楼梯时功率约为60W D．若人体电阻约为1000Ω，则对人体来说的安全电流约为0.22A
6．物理与我们的实际生活密切相关,下列身边的物理量估测的结果符合实际的是( )
A．手电筒中的电流大约为3A B．一枚鸡蛋的质量约200g
C．人体的正常体温为370C D．一般中学生的身高约155mm
7．一电阻的两端电压为2V时，通过它的电流为 0.5A，如果加在它两端的电压升高到6V，要测通过它的电流，实验室具有量程为0.06A，0.1A 和0.3A 三种电流表，那么应选用的电流表的量程是
A．0.06A B．0.1A C．0.3A D．量程太小，不能使用
8．下列用电器正常工作时电流最接近0.05安的是
A．空调??? B．洗衣机????? C．电视机?? D．节能灯
9．如图所示电路，下列分析正确的是：
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
10．两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是
A．不亮的灯泡灯丝断了或接触不良 B．两灯相比，不亮的灯泡其电阻太小
C．两灯相比，不亮的灯泡其电阻太大 D．两灯相比，通过不亮灯泡的电流较小
11．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应
是________；b是________；c是________．
12．如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R1、R2并联，
甲表是____________，乙表是_____________．
13．在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求．在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程．
（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_____，则换用电流表的大量程；
（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_____，则换用电流表的小量程．
14．如图甲所示的电路中，L1与L2是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为__A，通过L2的电流为____A．
15．如图所示是甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,电流表的指针都指在零刻度处.当闭合开关后,发现电流表的指针摆动出现了如图甲、乙、丙所示的三种情况.请将电流表在使用时出现的问题写在横线上.
（1）甲同学的问题:_______．
（2）乙同学的问题:________ ．
（3）丙同学的问题:___________．
【课后练习】答案
1．B 2．C 3．D 4．C 5．C D 6．C 7．C 8．D 9．C 10．B
11．电流表 电压表 电流表
12．电压表 电流表
13．偏转超过最大值 偏转较小
14．并 1.84 0.46
15．电流表接线柱接反了 电流表选择的量程过大 电流表选择的量程过小
