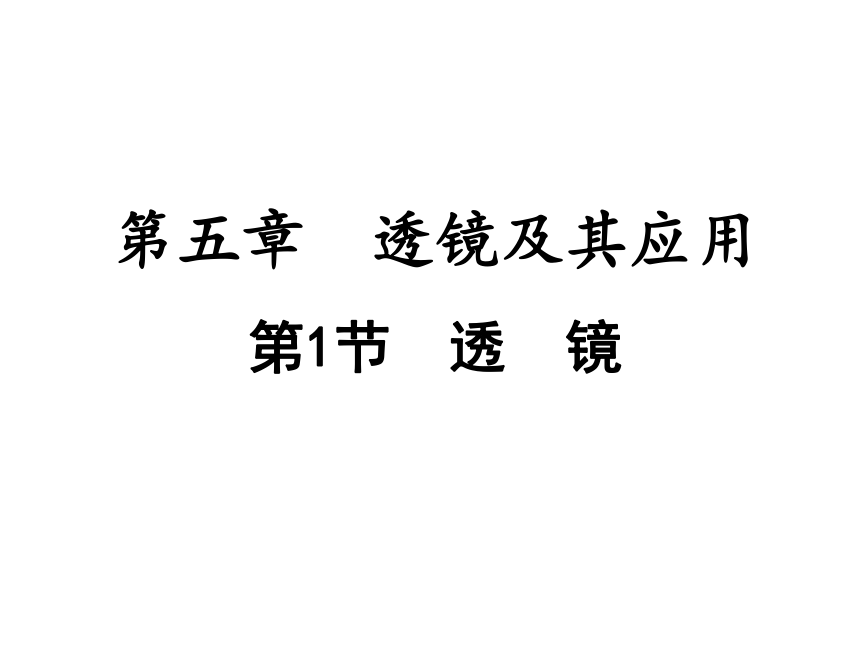

第五章　透镜及其应用
第1节　透
镜

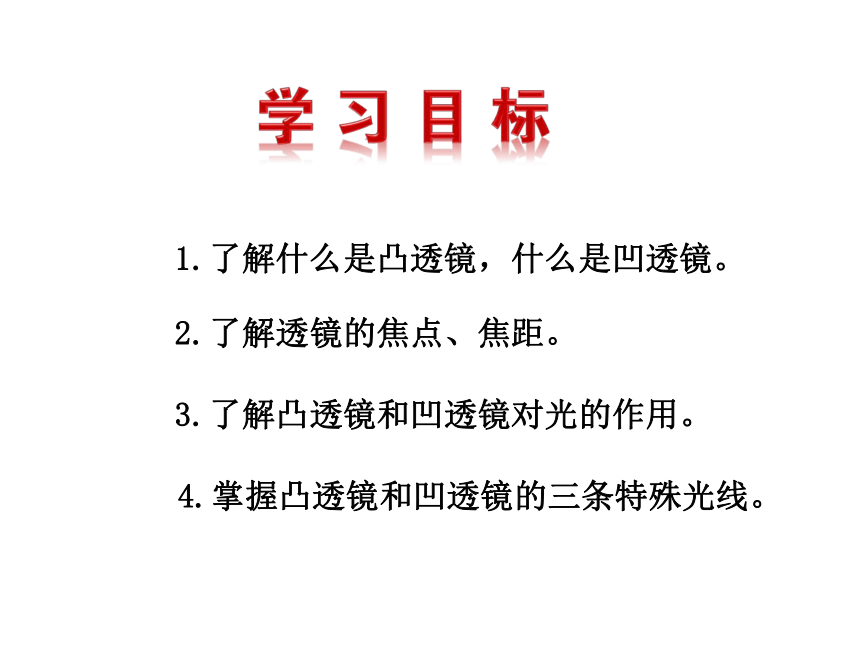

1.了解什么是凸透镜，什么是凹透镜。
2.了解透镜的焦点、焦距。
3.了解凸透镜和凹透镜对光的作用。
4.掌握凸透镜和凹透镜的三条特殊光线。

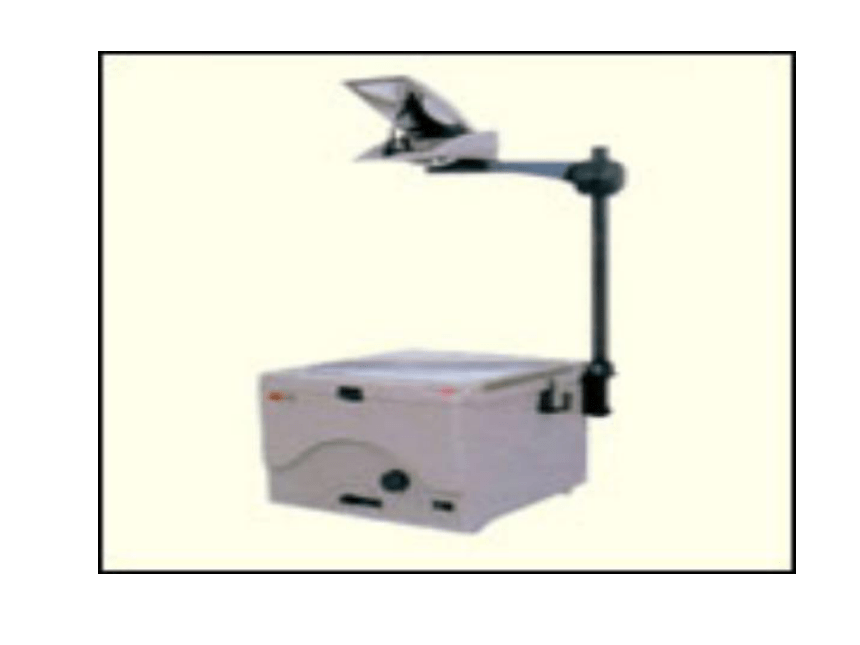

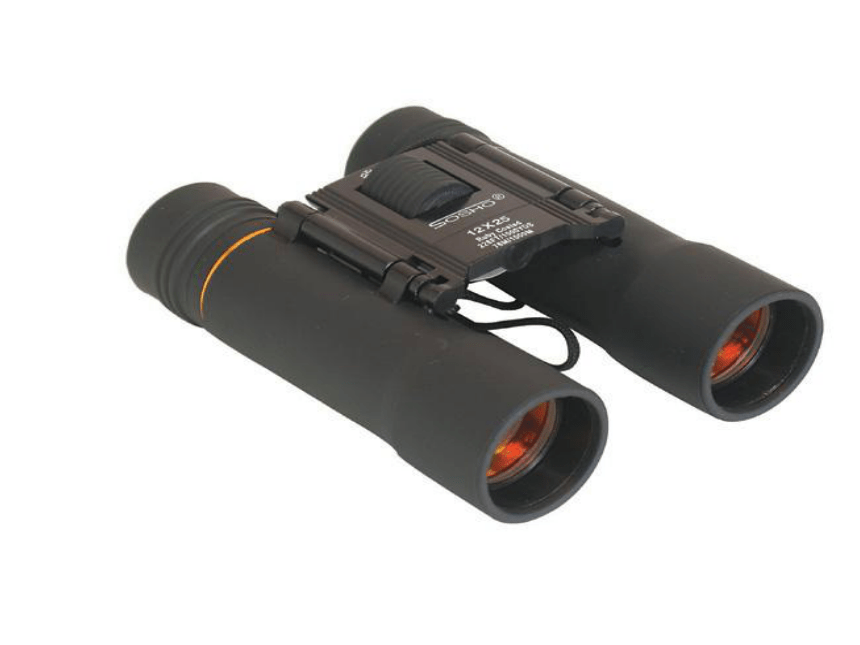

这些都应用到透镜
凸透镜:
凹透镜:
透镜
中间厚
边缘薄
中间薄
边缘厚
一、凸透镜和凹透镜
给透镜分类
属于凸透镜的是（
）
属于凹透镜的是（
）
A
C
D
B
E
F
一、凸透镜和凹透镜
1．主光轴：通过两个球面球心的直线。
2．光心：在透镜的中心
通过这点的光传播不方向改变。
二、透镜的主光轴和光心
主光轴
O
光心
O
主光轴
光心
1．主光轴：通过两个球面球心的直线。(主轴)
二、透镜的主光轴和光心
2．光心：在透镜的中心
通过这点的光传播不方向改变。
三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
凸透镜对光有会聚作用
观察实验现象
O
主轴
O
F
2.
凸透镜的焦点和焦距
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
F
主轴
凸透镜有两个实焦点。
焦点
O
F
焦距
主轴
焦点
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光线有发散作用
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
焦距
凹透镜有两个虚焦点。
4.
凹透镜的焦点和焦距
F
F
F
（1）过光心的光线传播方
向不变
（2）平行于主光轴的光线
经凸透镜折射后通过焦点
（3）通过焦点的光线经凸
透镜折射后平行于主光轴
凸透镜的三条特殊光线
凹透镜的三条特殊光线
1.过光心的光线传播方向不变
2.平行于主光轴的光线经凹透镜折射后发散射出，反向延长线通过焦点
3.射向另一侧焦点的光线经凹
透镜折射后平行于主光轴
F
F
F
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念:
光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用,
又叫会聚透镜。
　凹透镜对光线有发散作用,
又叫发散透镜。
小结：
　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚
还是发散加以辨别。
　　2．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
　　3．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
想一想
