第１节
家庭电路
第十九章
生活用电

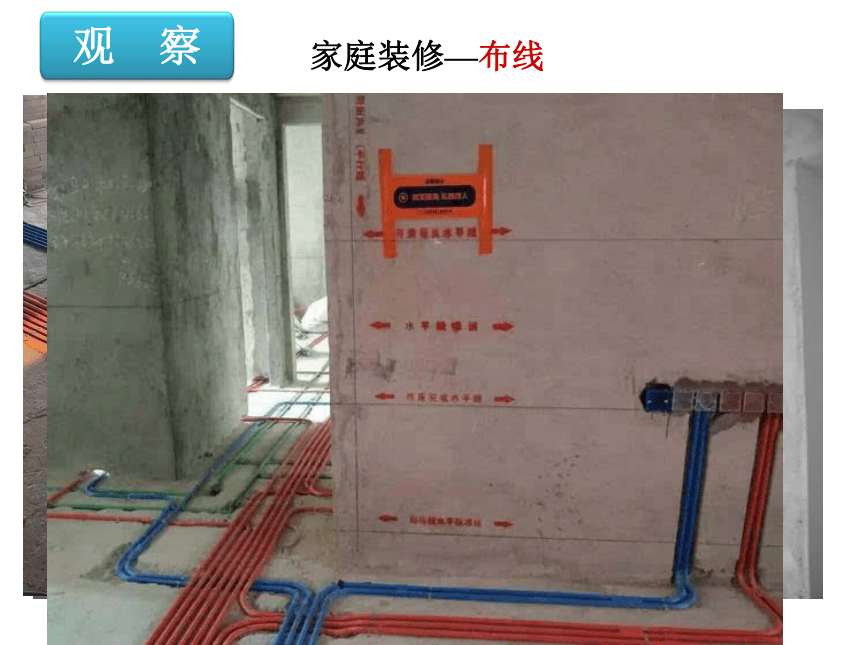

家庭装修—布线

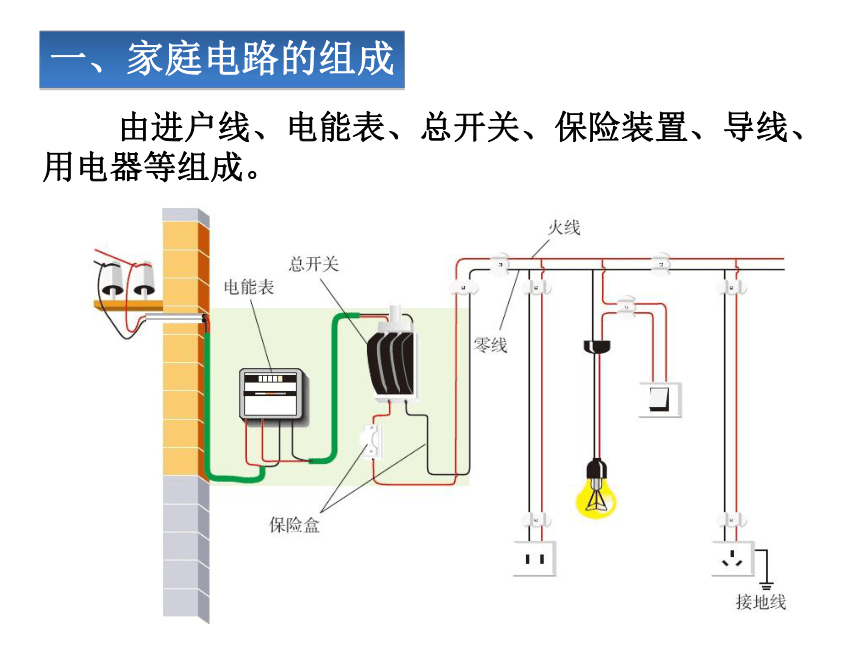

由进户线、电能表、总开关、保险装置、导线、用电器等组成。
一、家庭电路的组成

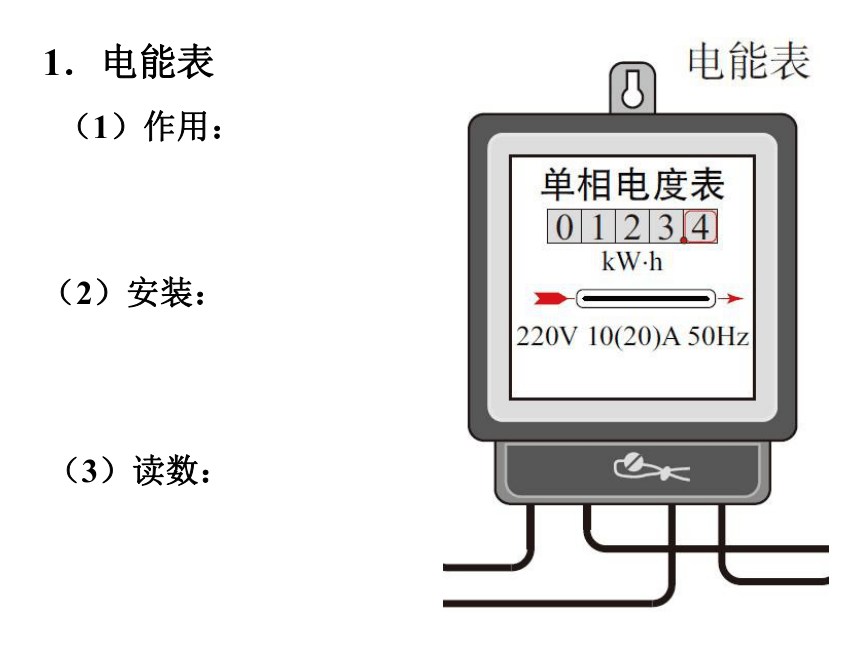

1．电能表
　（1）作用：
　（2）安装：
（3）读数：

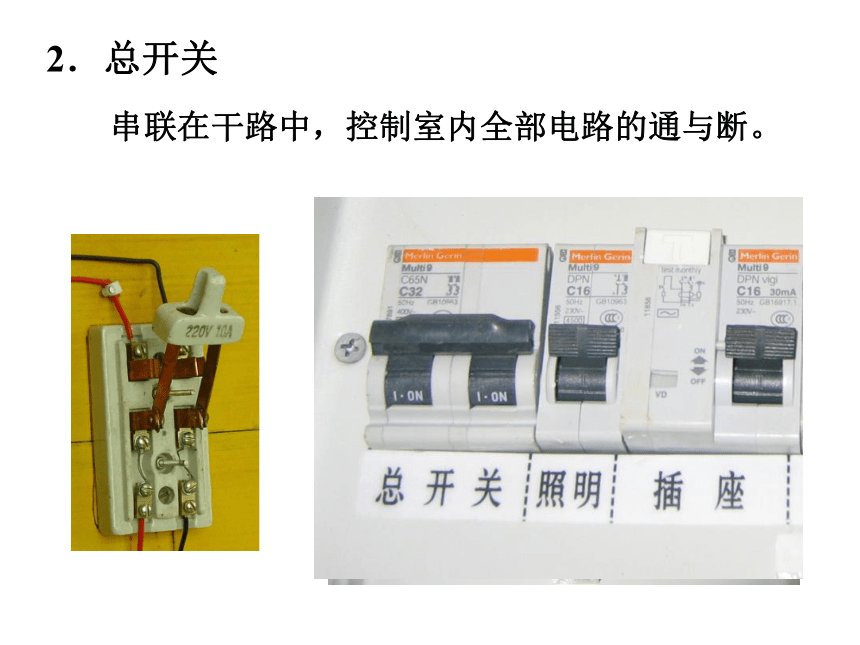

2．总开关
串联在干路中，控制室内全部电路的通与断。

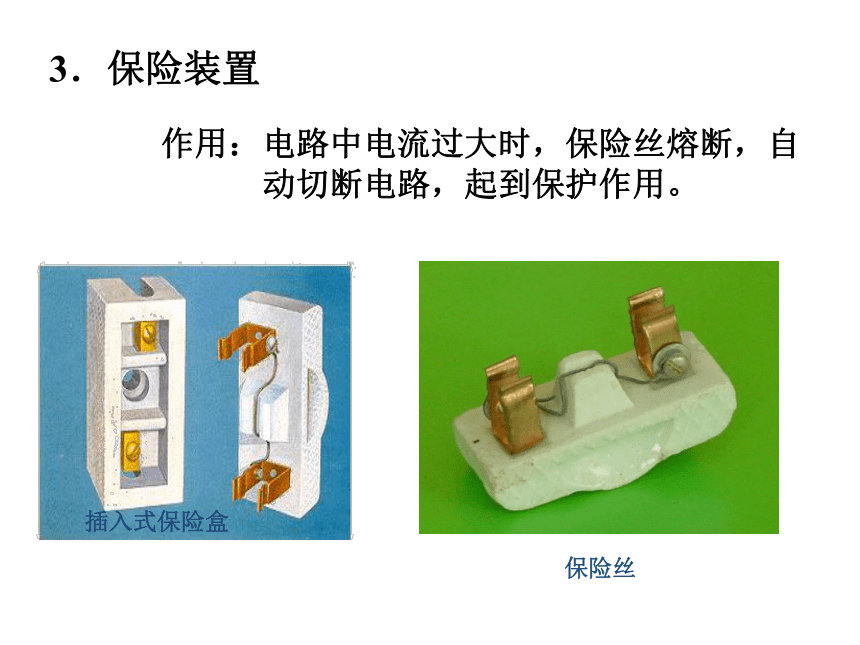

3．保险装置
作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
保险丝
空气开关

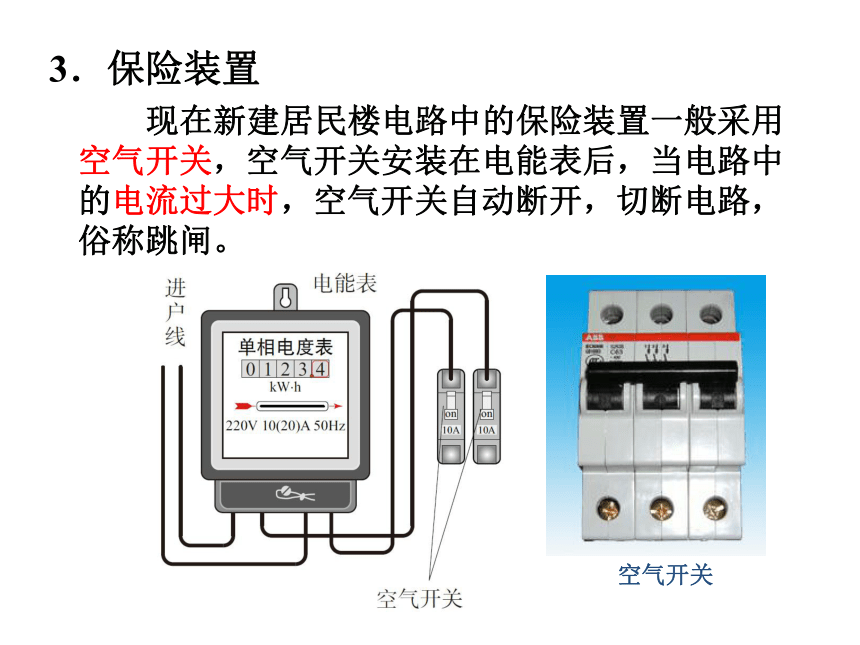

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
3．保险装置
问题：
当家里的总开关跳闸后，可直接重新闭合开关？这种做法是否正确？
应先检查电路，找出电流过大的原因并把问题解决后，再重新闭合开关。
火线
零线
大地
　　用试电笔！
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：
　　（2）构造：
二、火线和零线
　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
如果开关接在零线上，断开开关，用电器不能工作，但是，用电器仍然与火线相连，人接触到用电器容易造成触电事故。
1．三线插头
三孔插座
三脚插头
三、三线插头和漏电保护器
火线
零线
接地
接线方式
2．漏电保护器
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
