如图所示为灯泡的铭牌，说出“220—40”的含义：
220-40
灯泡的额定电压为220V
灯泡的额定功率为40W
2.如图为实验用小灯泡，上面标有“2.5V”字样，你知道“2.5V”是什么意思吗？
2.5V
灯泡的额定电压为2.5V
如果想知道灯泡的额定功率应怎么办？
用电流表测量小灯泡正常发光（电压为2.5V）时的电流，利用P=UI
即可求出它的额定功率

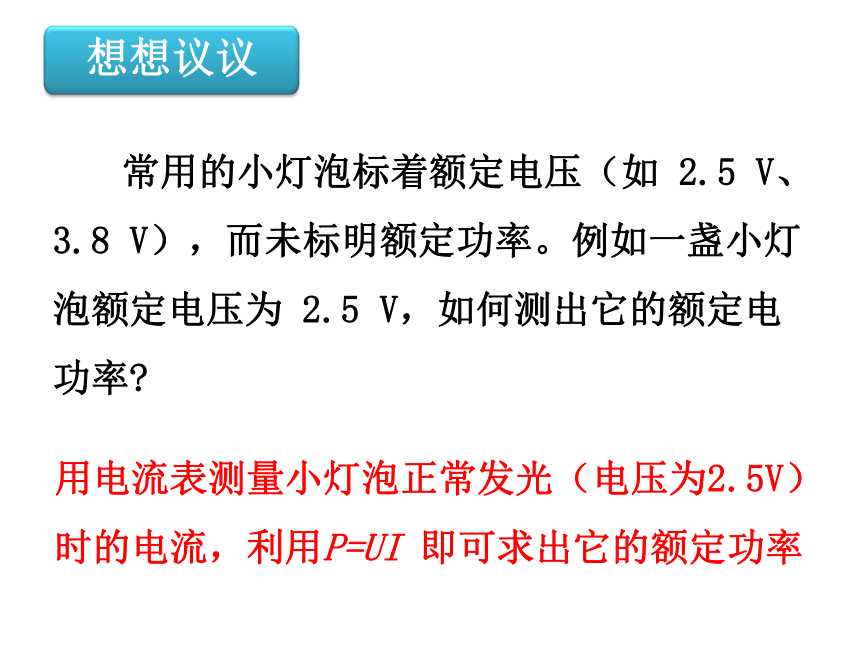

　　常用的小灯泡标着额定电压（如
2.5
V、
3.8
V），而未标明额定功率。例如一盏小灯泡额定电压为
2.5
V，如何测出它的额定电功率?
用电流表测量小灯泡正常发光（电压为2.5V）时的电流，利用P=UI
即可求出它的额定功率

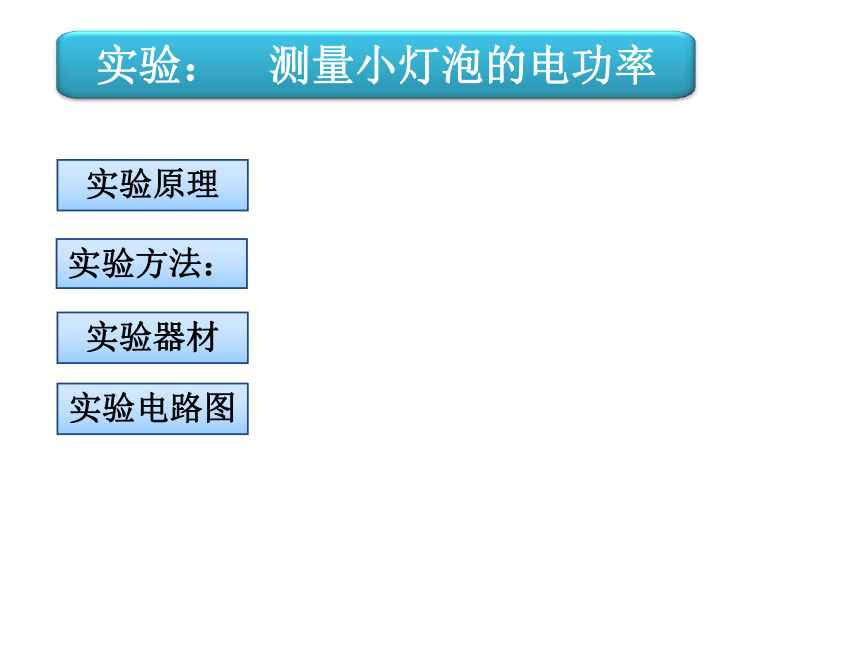

实验原理
实验器材
实验电路图
实验方法：
1.根据电路图连接电路

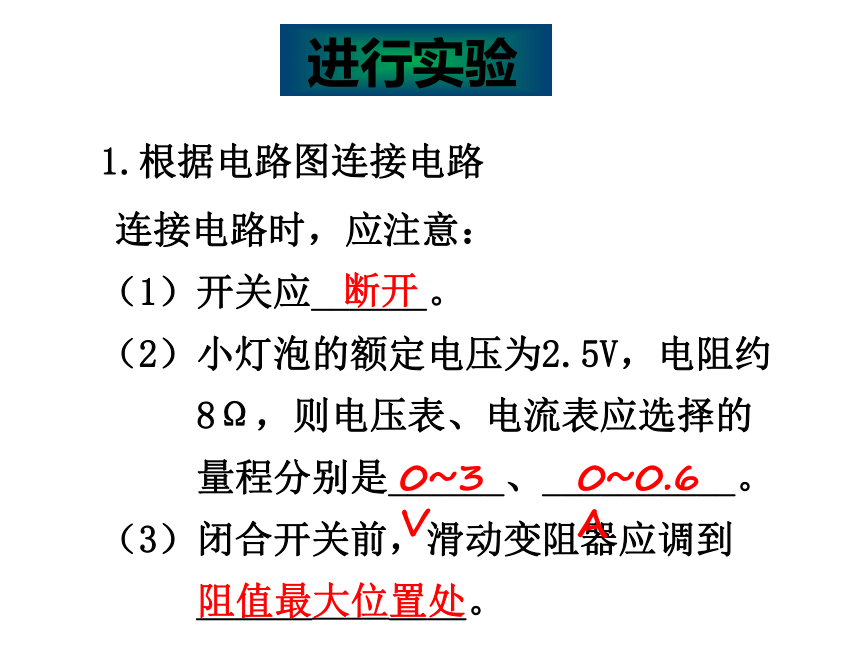

连接电路时，应注意：
（1）开关应______。
（2）小灯泡的额定电压为2.5V，电阻约
8Ω，则电压表、电流表应选择的
量程分别是______、__________。
（3）闭合开关前，滑动变阻器应调到
______
____。
断开
0~0.6A
0~3V
阻值最大位置处
进行实验

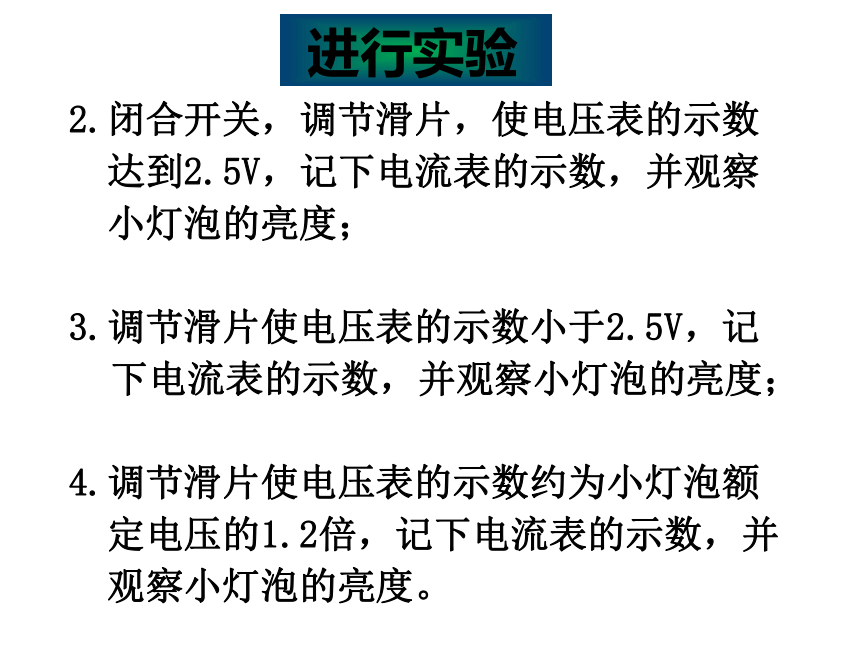

2.闭合开关，调节滑片，使电压表的示数
达到2.5V，记下电流表的示数，并观察
小灯泡的亮度；
3.调节滑片使电压表的示数小于2.5V，记
下电流表的示数，并观察小灯泡的亮度；
4.调节滑片使电压表的示数约为小灯泡额
定电压的1.2倍，记下电流表的示数，并
观察小灯泡的亮度。
进行实验

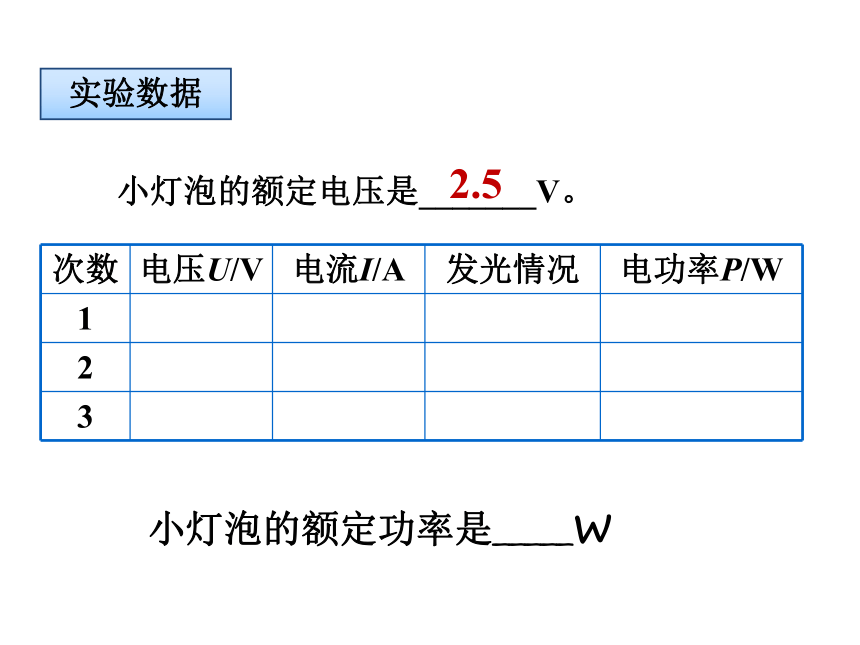

　　小灯泡的额定电压是_______V。
2.5
实验数据
小灯泡的额定功率是_____W
次数
电压U/V
电流I/A
发光情况
电功率P/W
1
2
3
＜
＞
暗
亮
烧毁
　　根据实验结果回答问题：
U实
=
U额
P实
=P额
灯正常发光
U实＜U额
P实
P额
灯比正常发光_____
U实＞U额
P实
P额
灯比正常发光_____
灯有可能被______
1.小明在实验中，测得小灯泡的三次电功率分别为0.6W、0.36W、0.72W
，他认为小灯泡的额定功率应为三次功率的平均值，你认为小明的说法是否正确？为什么？
灯泡在不同的电压下功率是不同的，小灯泡的额定功率应是在额定电压下的功率。所以求小灯泡的平均功率是没有意义的。
讨论
2.在测量小灯泡电功率的实验中，调节
滑动变阻器多次测量的目的是什么？
比较灯泡在不同电压下的功率和发光情况。
讨论
　　1．利用如图所示的器材，测量小灯泡的电功率。
　　（1）
在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。
大
左
　　（2）
闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。
灯泡断路
　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2
V
时，电流表的示数如图所示，此时电流为____A，小灯泡的功率为_
__W。
0.3
0.6
2.在测量小灯泡（2.5V
0.5A）电功率的实验中，（1）电源应至少选择____节干电池，
（2）要测量小灯泡的额定功率，闭合开关后，正确的操作为___________________
__
________
_____。　　　　　　　　　　
（3）某次实验时电压表
和电流表的示数如图所
示，则此时小灯泡的
实际功率为
　
W。
调节滑片使电压表的示数为2.5V，
记下电流表的示数
0.51
两
3.小丽做测量小灯泡
电功率的实验（小灯
泡标有“2.5V”字样）。
（1）如图甲所示，
小丽所接的实验
电路存在连接错
误
，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（4）若该实验中电源电压为6V，那么当小灯泡正常发光时，滑动变阻器连入电路中的电阻是_____Ω；如果有三个不同规格的滑动变阻器：R1“10
Ω2A”、R2“20Ω
1.5A”、R3“100
Ω
1A”；为完成实验你认为应该选择的变阻器是______。
14.6
R2
　　4．小灯泡上标有“6
V
3
W”字样，将这盏灯接到
3V电压下，它比正常发光时___（选填“亮”或“暗”），这时它的实际功率为_____W。
暗
0.75
5．A、B、C三盏灯分别标“220V
100W”
“220V
60W”和“110V
100W”的字样，它们正常发光时，通过哪盏灯灯丝的电流大（
）
A．A灯
B．B灯
C．C灯
D．一样大
6．一盏标有“36V
40W”的电灯接在某电路上，通过灯的电流是1A，则这盏灯的实际功率为（
）
A．等于40W
　
B．大于40W
　
C．等于36W
　
D．小于36W
一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮。怎样解释这个现象？
比较伏安法测小灯泡电阻与伏安法测小灯泡电功率实验的异同点有哪些？
　　甲灯标有“PZ
220
V
40
W”，乙灯标有“PZ
220
V
100
W”，将两盏灯并联接在220
V
电路中，比较两灯的亮度。
灯亮度的比较
　　演示实验1：
　　结论：U实
=
U额
时，P额
大的灯泡亮。
　　将上述两灯串联接在
220
V电路中，比较两灯的亮度。
　　比较两盏灯的亮度，应比较它们的实际功率，实际功率大的灯泡亮。
　　演示实验2：
　　结论：U实
≠
U额
时，P额
小的灯泡亮。
