人教版物理第十二章，简单机械，第2节，滑轮（共19张PPT）

(共19张PPT)
第十二章
简单机械
第2节
滑轮

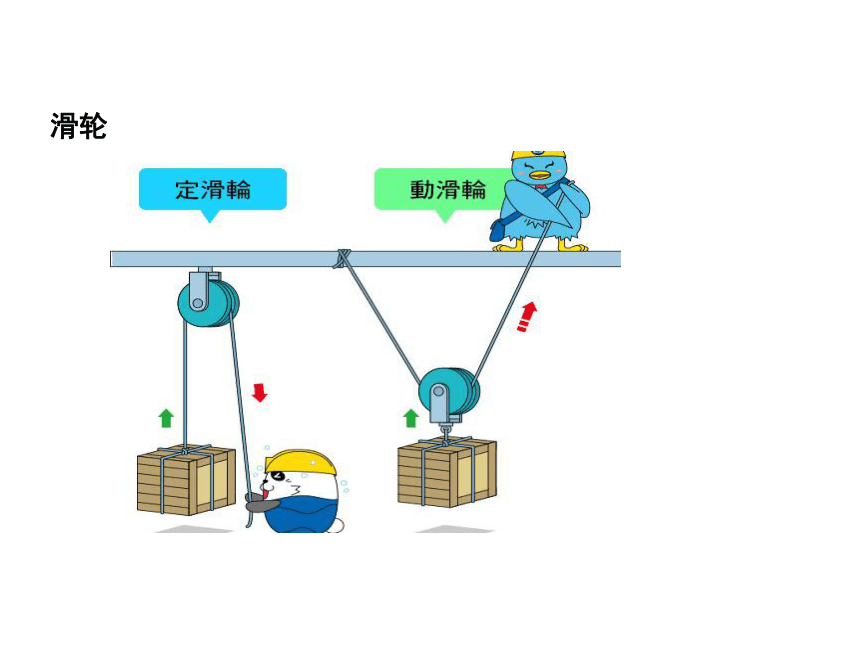

滑轮

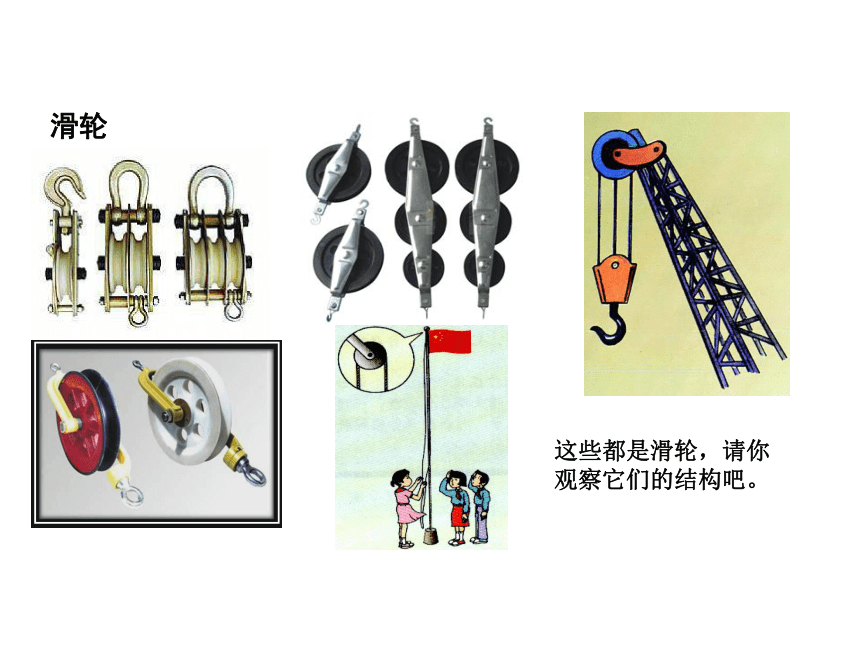

这些都是滑轮，请你观察它们的结构吧。

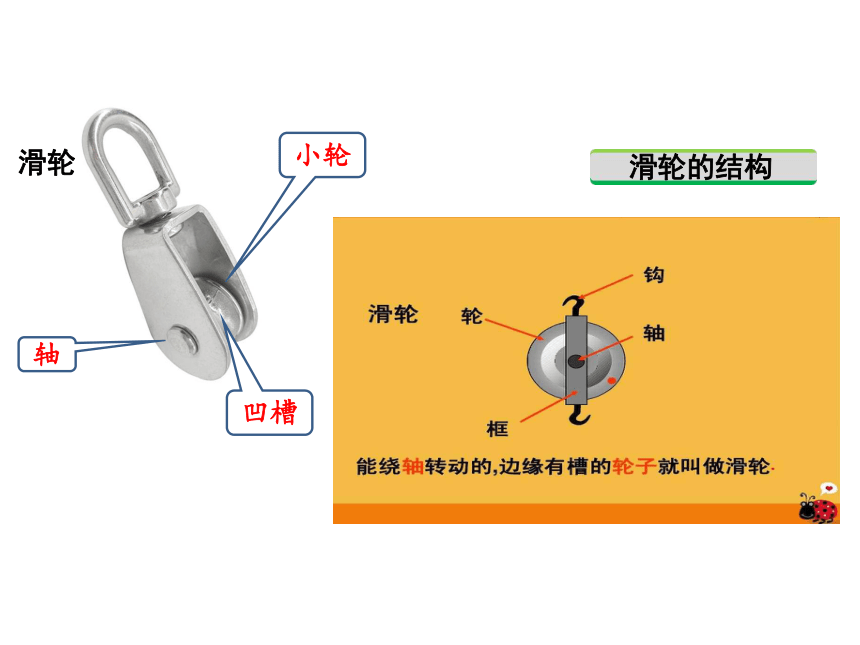

轴
小轮
凹槽
滑轮
滑轮

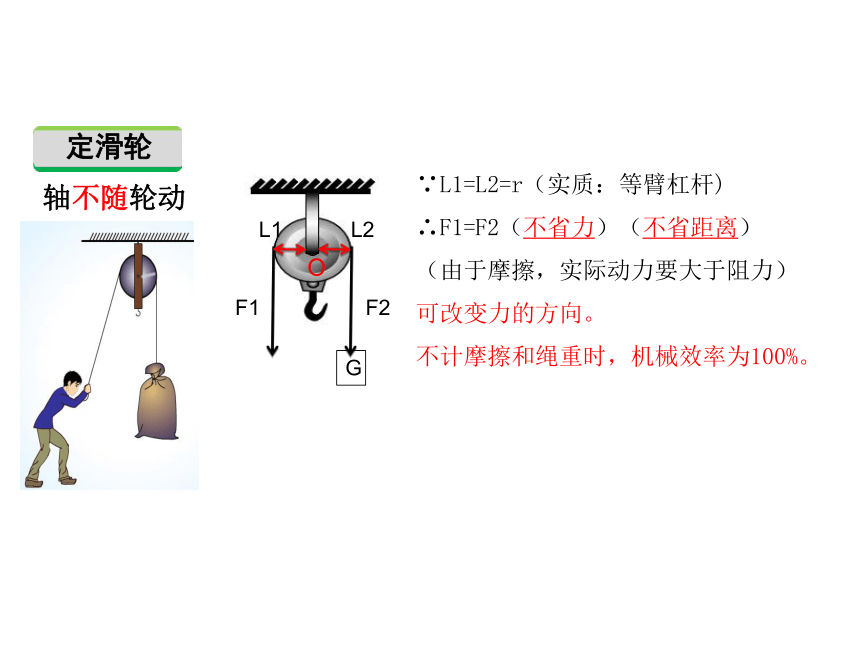

轴不随轮动
F1
F2
G
∵L1=L2=r（实质：等臂杠杆)
∴F1=F2（不省力）（不省距离）
（由于摩擦，实际动力要大于阻力）
可改变力的方向。
不计摩擦和绳重时，机械效率为100%。
L2
L1
O

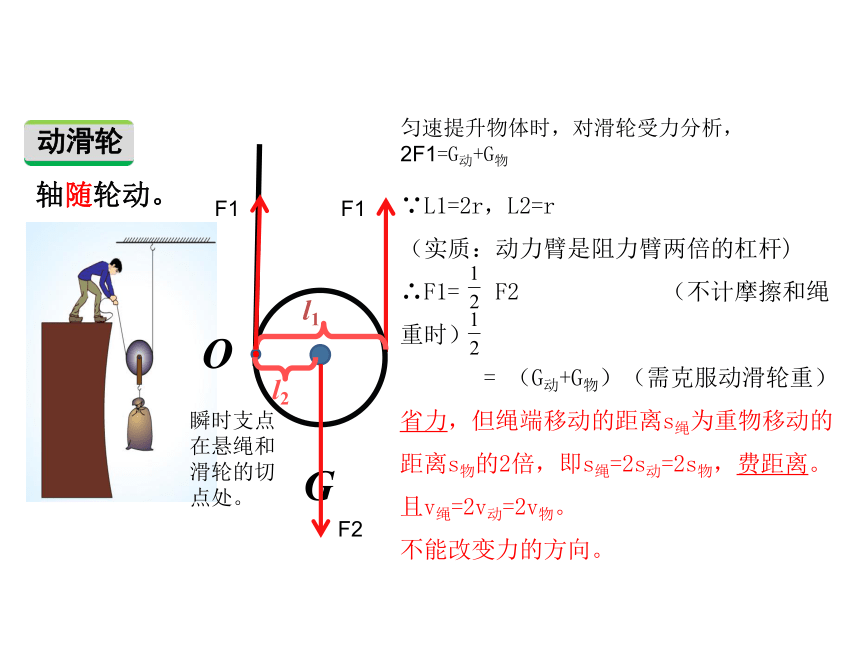

轴随轮动。
O
G
l1
l2
F1
F1
F2
瞬时支点在悬绳和滑轮的切点处。
∵L1=2r，L2=r
（实质：动力臂是阻力臂两倍的杠杆)
∴F1=
F2
（不计摩擦和绳重时）
=
（G动+G物）（需克服动滑轮重）
省力，但绳端移动的距离s绳为重物移动的距离s物的2倍，即s绳=2s动=2s物，费距离。且v绳=2v动=2v物。
不能改变力的方向。
匀速提升物体时，对滑轮受力分析，2F1=G动+G物
O
G
l1
l2

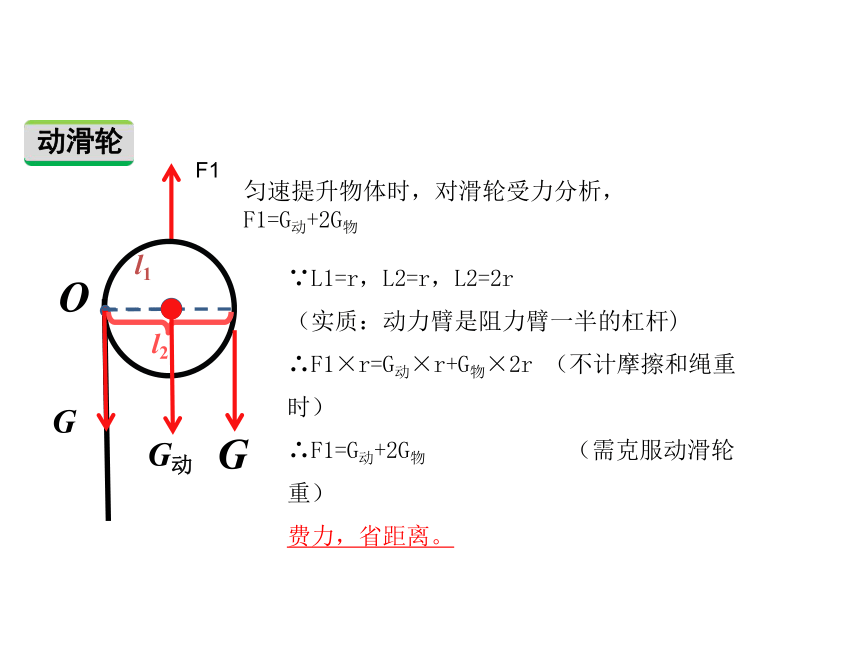

匀速提升物体时，对滑轮受力分析，F1=G动+2G物
G动
F1
G
∵L1=r，L2=r，L2=2r
（实质：动力臂是阻力臂一半的杠杆)
∴F1×r=G动×r+G物×2r
（不计摩擦和绳重时）
∴F1=G动+2G物
（需克服动滑轮重）
费力，省距离。
定滑轮可以改变力的方向，但不能省力。动滑轮可以省力，但不能改变力的方向。能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
由若干个定滑轮和动滑轮组成的装置
3段绳子承担
2段绳子承担
5段绳子承担
4段绳子承担
绳子的开始端挂在定滑轮上，物重由偶数段绳子承担。
绳子的开始端挂在动滑轮上，物重由奇数段绳子承担。
奇动偶定
G+G动
G+G动
匀速提升物体时，
对滑轮受力分析，
2F1=F2=G动+G物
则F1=
F2
=
（G动+G物）
（不计摩擦和绳重时）
（需克服动滑轮重）
3F1=F2=G动+G物
则F1=
F2
=
（G动+G物）
F1
F1
F1
F1
F1
F1
F1
F1=
F2（不计摩擦和绳重时）
=
（G物+G动）（需克服动滑轮重）
n：承担物重的绳子的段数（定动之间横切）
省力，费距离：s绳=ns动=ns物=nh。
且v绳=nv动=nv物。
由具有共同转动轴的大轮和小轮组成。
动力臂大于阻力臂
——
省力杠杆
可以连续转动的杠杆。
l1
l2
门的把手
单车的踏板
螺丝刀
斜面也是一种简单机械，使用斜面能够省力。
定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则
（
）
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
D
用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（
）
A．
F1>F2>F3
　
B．
F2>F3>F1
　
C．
F2>F1>F3
　
D．
F3>F1>F2
D
F=G/4
F=G/5
根据绕线确定F与G的大小关系（不计摩擦、绳重和动滑轮重）
（2019?盐城）如图所示，工人用动滑轮匀速提升重物，这样做
（　　）
A．省力，不改变施力的方向
B．不省力，改变施力的方向
C．既省力，也改变施力的方向
D．既不省力，也不改变施力的方向
A
如图，分别用甲、乙两种形式的滑轮组把重为400N的物体匀速向上提起；已知每个滑轮重20N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为________N，图乙中人对绳子的拉力为__________N。
400
210
