结构与强度（22张幻灯片）

(共23张PPT)

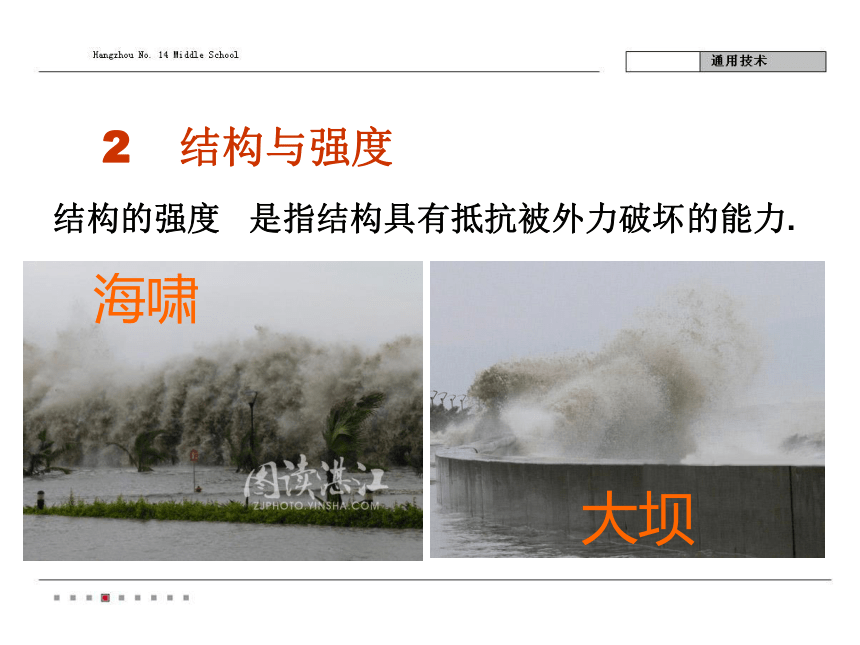

2 结构与强度
结构的强度 是指结构具有抵抗被外力破坏的能力.
海啸
大坝

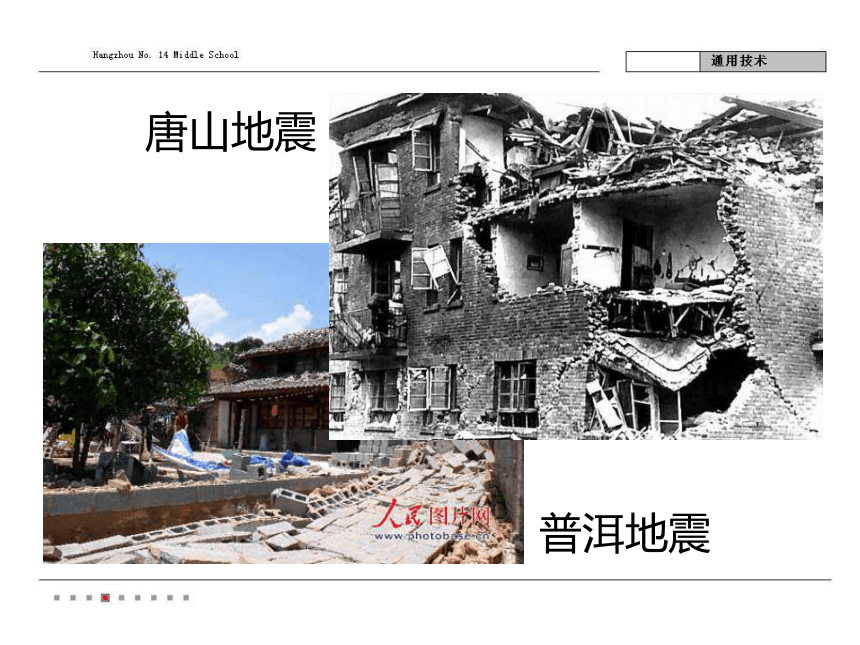

普洱地震
唐山地震
结构与力

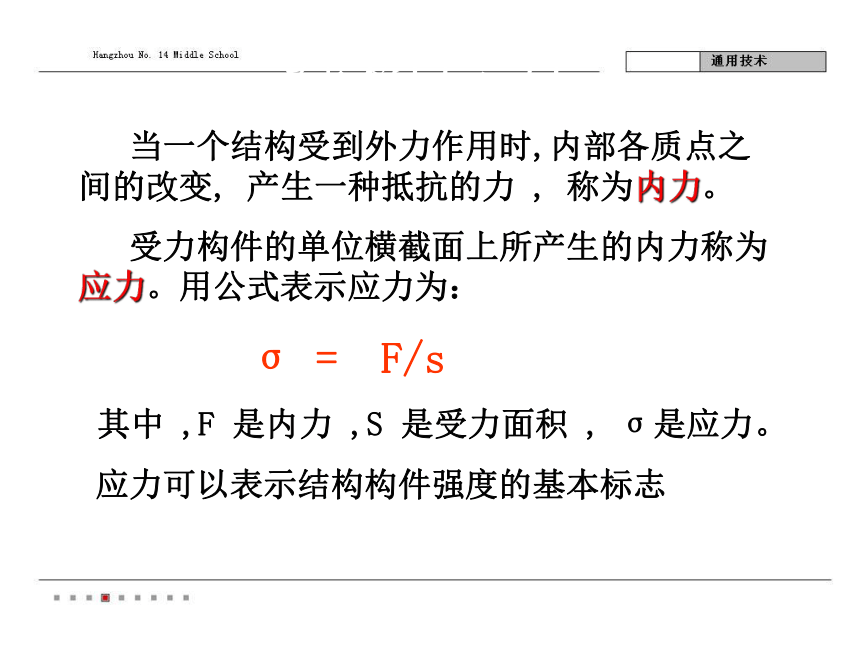

当一个结构受到外力作用时,内部各质点之间的改变, 产生一种抵抗的力 , 称为内力。
受力构件的单位横截面上所产生的内力称为应力。用公式表示应力为：
　　　　σ =　F/s
其中 ,F 是内力 ,S 是受力面积 , σ是应力。
应力可以表示结构构件强度的基本标志

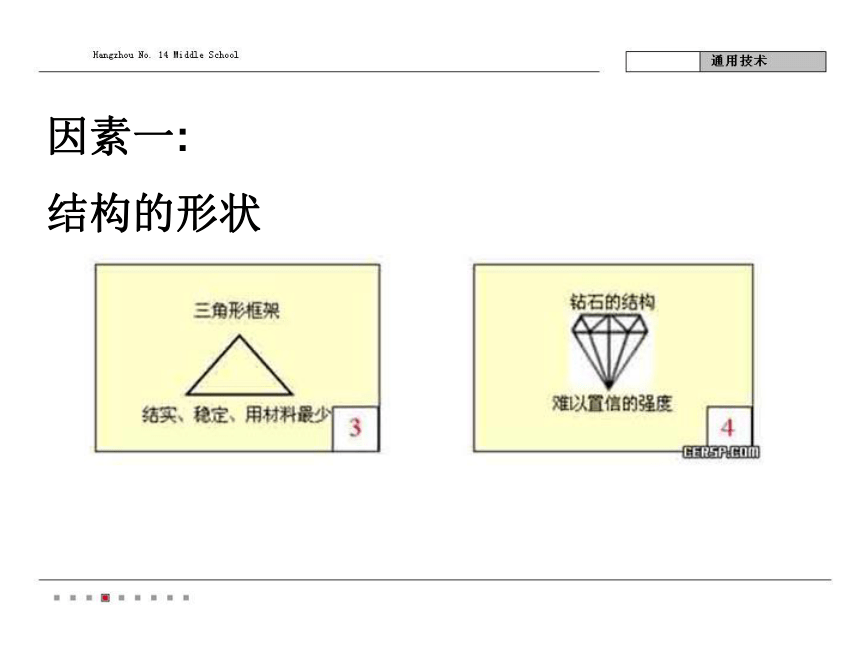

因素一:
结构的形状

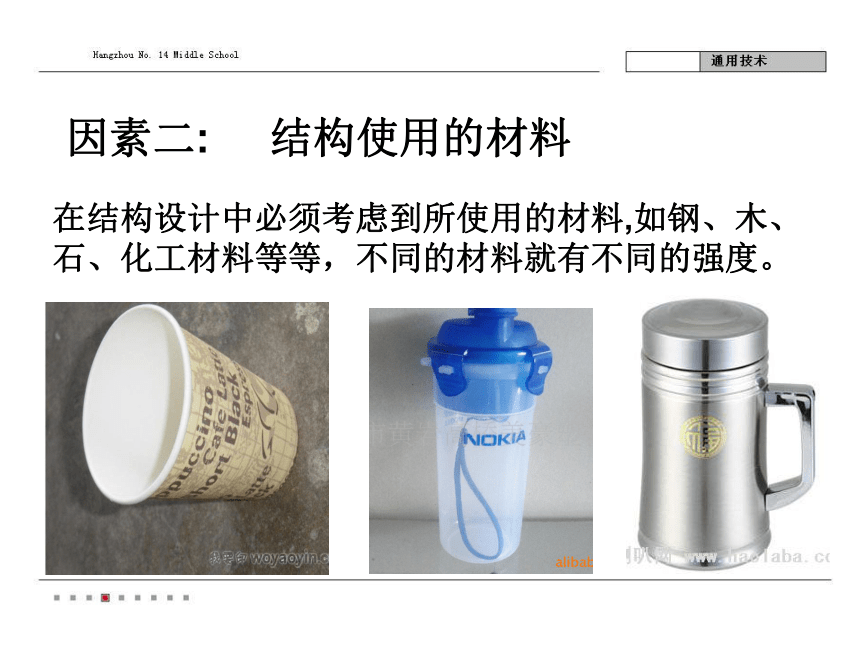

因素二: 结构使用的材料
在结构设计中必须考虑到所使用的材料,如钢、木、石、化工材料等等，不同的材料就有不同的强度。

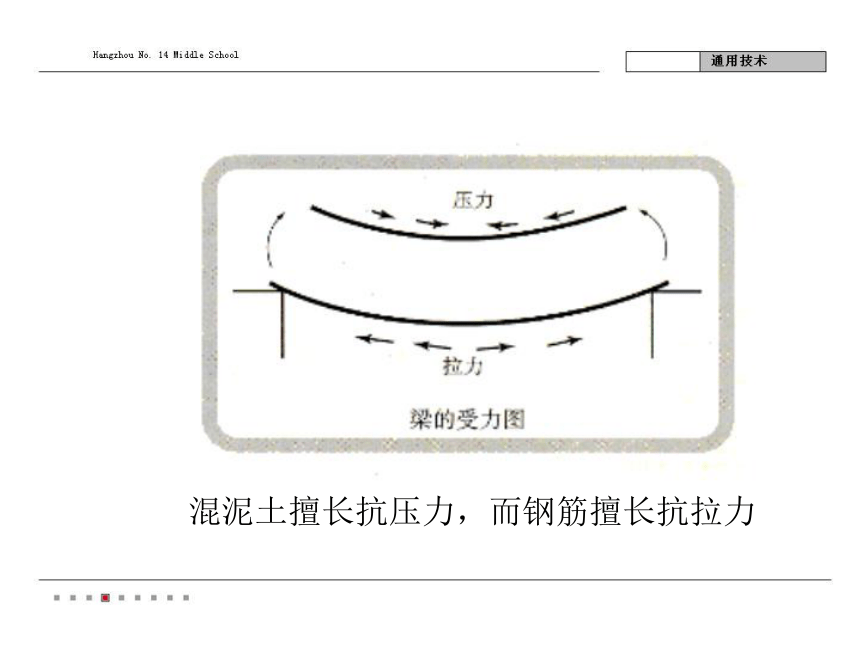

混泥土擅长抗压力，而钢筋擅长抗拉力

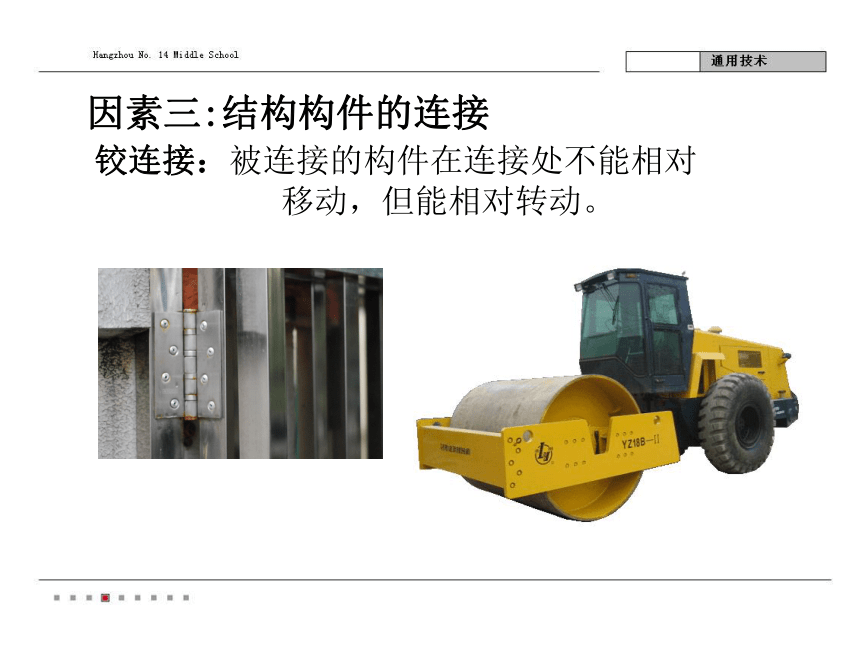

因素三:结构构件的连接
铰连接：被连接的构件在连接处不能相对
移动，但能相对转动。

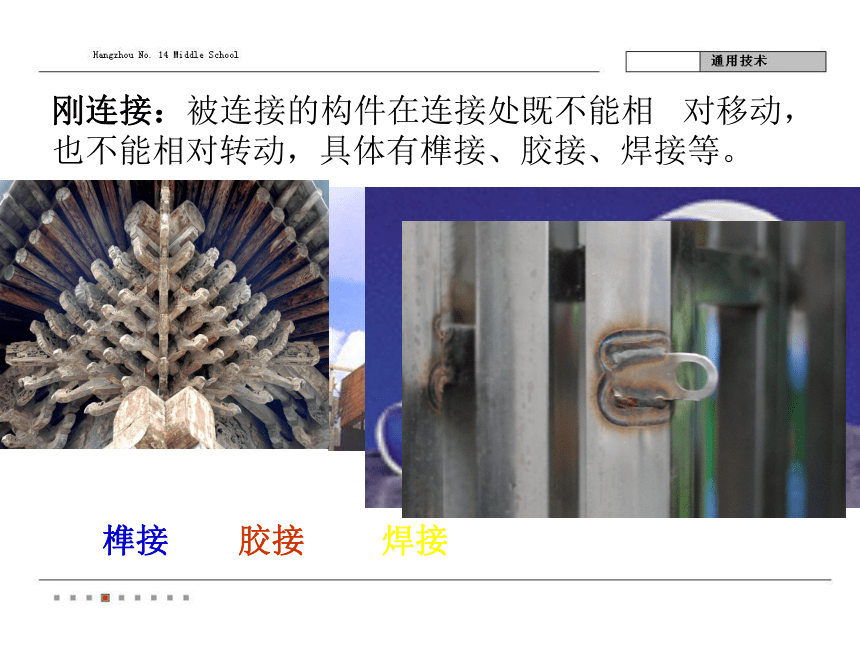

刚连接：被连接的构件在连接处既不能相 对移动，也不能相对转动，具体有榫接、胶接、焊接等。
榫接
胶接
焊接

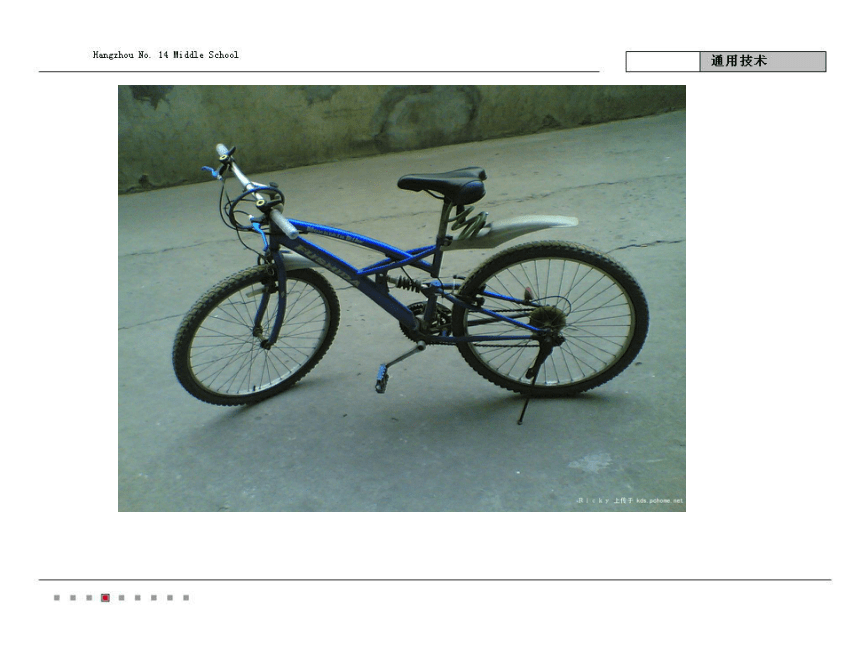

3 结构与功能
结构的变化可能导致功能的变化。
小结：
一、结构与稳定性
二、结构的强度
三、结构与功能
影响结构稳定性的因素：
重心位置 结构形状 支撑面积
影响结构强度的三因素：
结构的形状、结构的材料、结构的连接
结构对事物的功能和作用产生着直接的影响，结构的改变可能导致功能的改变
分别在一根竹竿和一根同样尺寸的脆性塑料杆子上不断加挂相同质量的重物，竹竿比脆性塑料杆能挂更多重物而不会断裂，说明了（ ）影响结构的强度。
A．材料 B．结构的形状 C．构件横截面形状 D．构件的连接方式
在下列的钢筋混凝土桥梁中，钢筋所在的位置不同，哪种结构最好（ ）
D
C
B
A
钢筋混凝土梁比无钢筋的水泥梁的（ ）强度更强。
A、抗弯 B、抗压 C、抗拉 D、抗剪
分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
　
下列因素对钢筋混凝土电线杆的稳定性不产生影响的是( )
A．电线杆的直径 　　　　
B．电线杆在地面处的截面积
C．电线杆周边风的大小 　
D．电线杆地下的深度
下列结构属于技术领域的是：（ ）
A、动物骨骼 B、文章结构 C、教学楼的结构 D、蜘蛛网
上刀梯是湘西苗族的传统活动，表演者为保证脚不受割伤，
必须力求脚垂直落在刀刃上，绝不滑动。此时脚底主要（ ）
A．受拉 B．受压 C．受剪切 D．受弯曲
材质相同、截面粗细不同的两个杆件，在相同的拉力作用下，遭受破坏的程度不一样，细截面的杆件先被破坏，原因是（ ）
A、截面越大，杆件的内力越大
B、截面越小，杆件的内力越大
C、截面越大，杆件单位面积承受的应力越大
D、截面越小，杆件单位面积承受的应力越大
用打气筒给自行车打气时，打气筒活塞杆的受力形式是（ ）
A.始终承受拉力 B.始终承受压力
C.下压时承受压力 D.上提时承受压力
、如图是钱塘江大桥，从结构的形态来看，横跨于两个桥墩之间
的桥梁所属的结构类型为（ ）
A、实体结构 B、框架结构
C、壳体结构 D、组合结构
