浙江省各地2018—2020年中考科学试题分类汇编--专题十六 欧姆定律 电和磁

专题十六
欧姆定律
电和磁
一、单选题

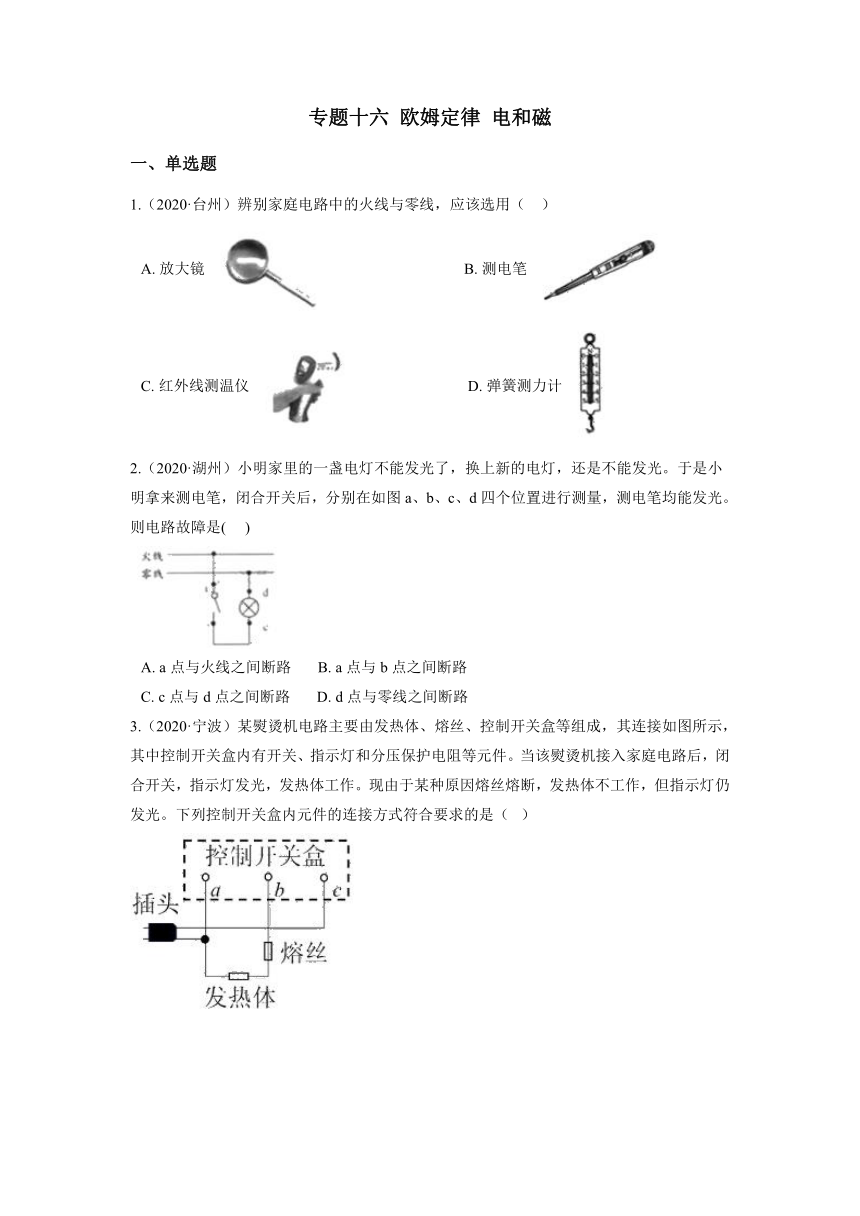

1.（2020·台州）辨别家庭电路中的火线与零线，应该选用（
??）
A.?放大镜
?????????????????????????????????????B.?测电笔
C.?红外线测温仪
???????????????????????????????D.?弹簧测力计
2.（2020·湖州）小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是(???
)
A.?a点与火线之间断路???????B.?a点与b点之间断路???????
C.?c点与d点之间断路???????D.?d点与零线之间断路
3.（2020·宁波）某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（
?）
A.?????????????????????
B.?
C.????????????????????
D.?
4.（2020·金华·丽水）高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品《5G高铁轨道螺丝警报器》，设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝(螺丝在电路图中用虚线框表示，其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是(???
)
A.??????B.?????
?C.??????D.?

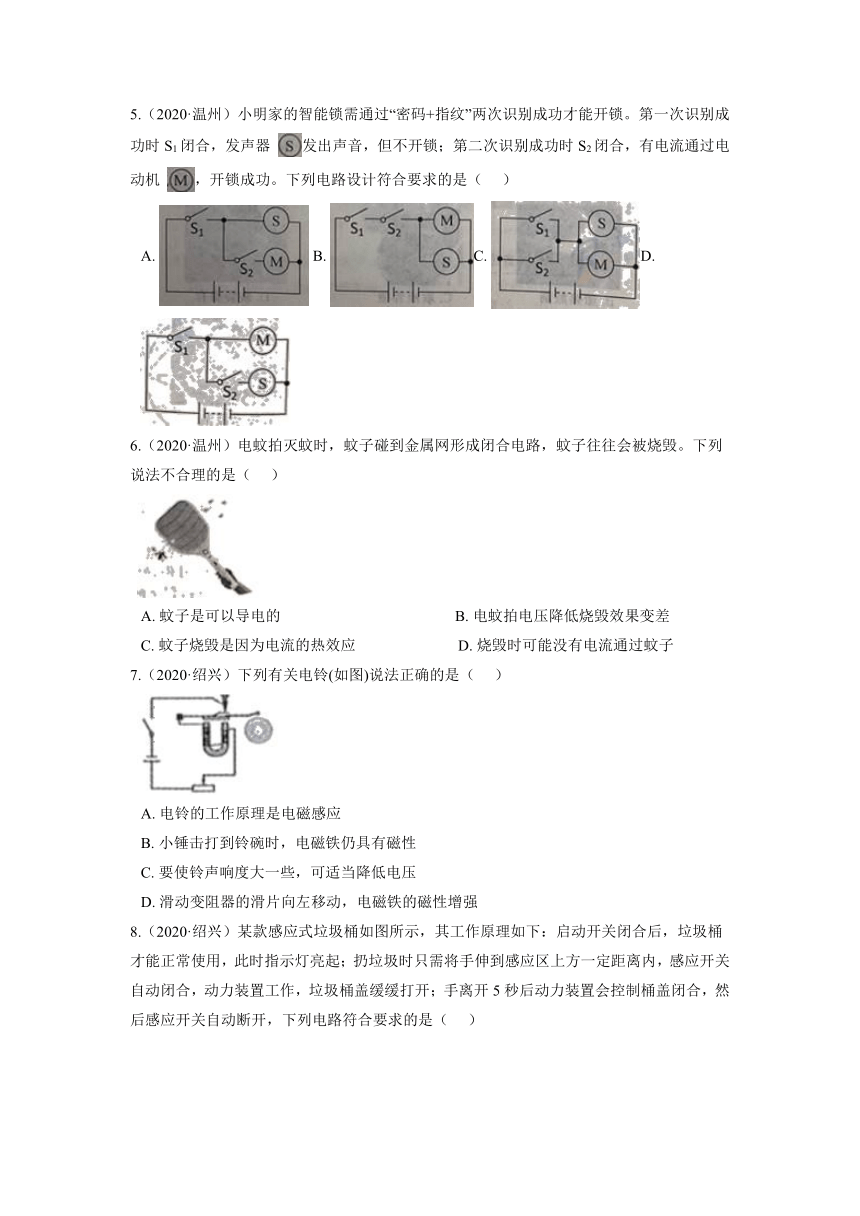

5.（2020·温州）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器
发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机
，开锁成功。下列电路设计符合要求的是（
???）
A.??B.?C.?D.?
6.（2020·温州）电蚊拍灭蚊时，蚊子碰到金属网形成闭合电路，蚊子往往会被烧毁。下列说法不合理的是（
???）
A.?蚊子是可以导电的??????????????????????????????????????????????B.?电蚊拍电压降低烧毁效果变差
C.?蚊子烧毁是因为电流的热效应???????????????????????????D.?烧毁时可能没有电流通过蚊子
7.（2020·绍兴）下列有关电铃(如图)说法正确的是（
???）
A.?电铃的工作原理是电磁感应????????????????????????????????
B.?小锤击打到铃碗时，电磁铁仍具有磁性
C.?要使铃声响度大一些，可适当降低电压??????????????
D.?滑动变阻器的滑片向左移动，电磁铁的磁性增强

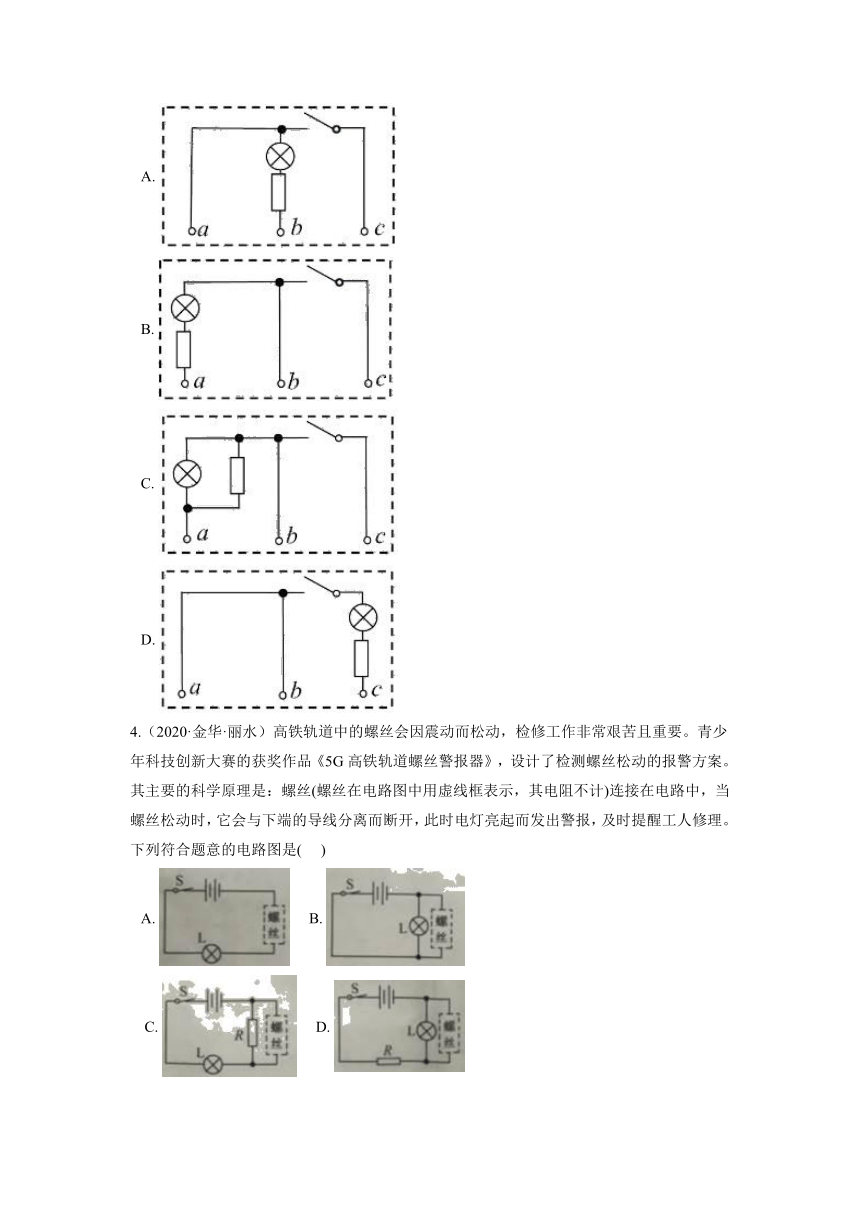

8.（2020·绍兴）某款感应式垃圾桶如图所示，其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开，下列电路符合要求的是（
???）
A.????????????B.????????????
C.????????????D.?

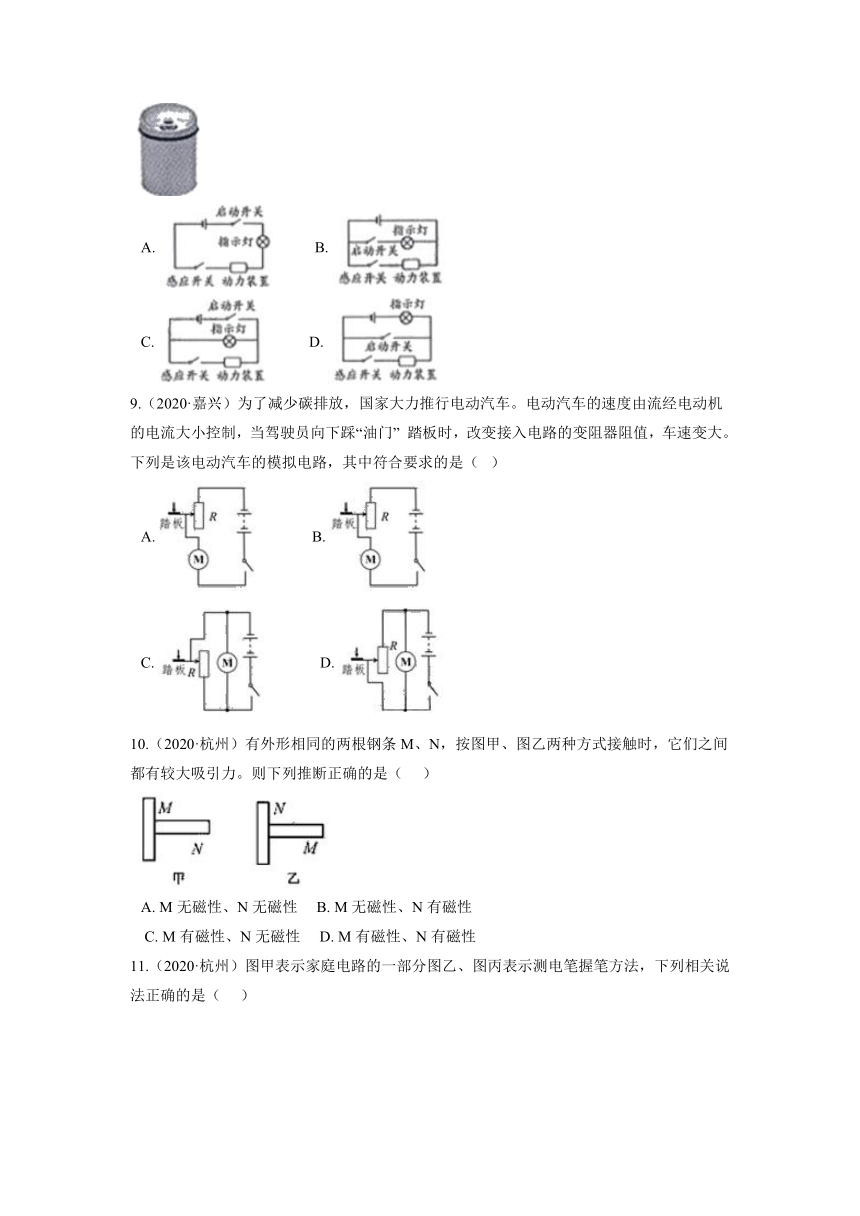

9.（2020·嘉兴）为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩“油门”
踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（
?）
A.???????????????B.???????????????
C.???????????????D.?
10.（2020·杭州）有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（
???）
A.?M无磁性、N无磁性?????B.?M无磁性、N有磁性????
?C.?M有磁性、N无磁性?????D.?M有磁性、N有磁性

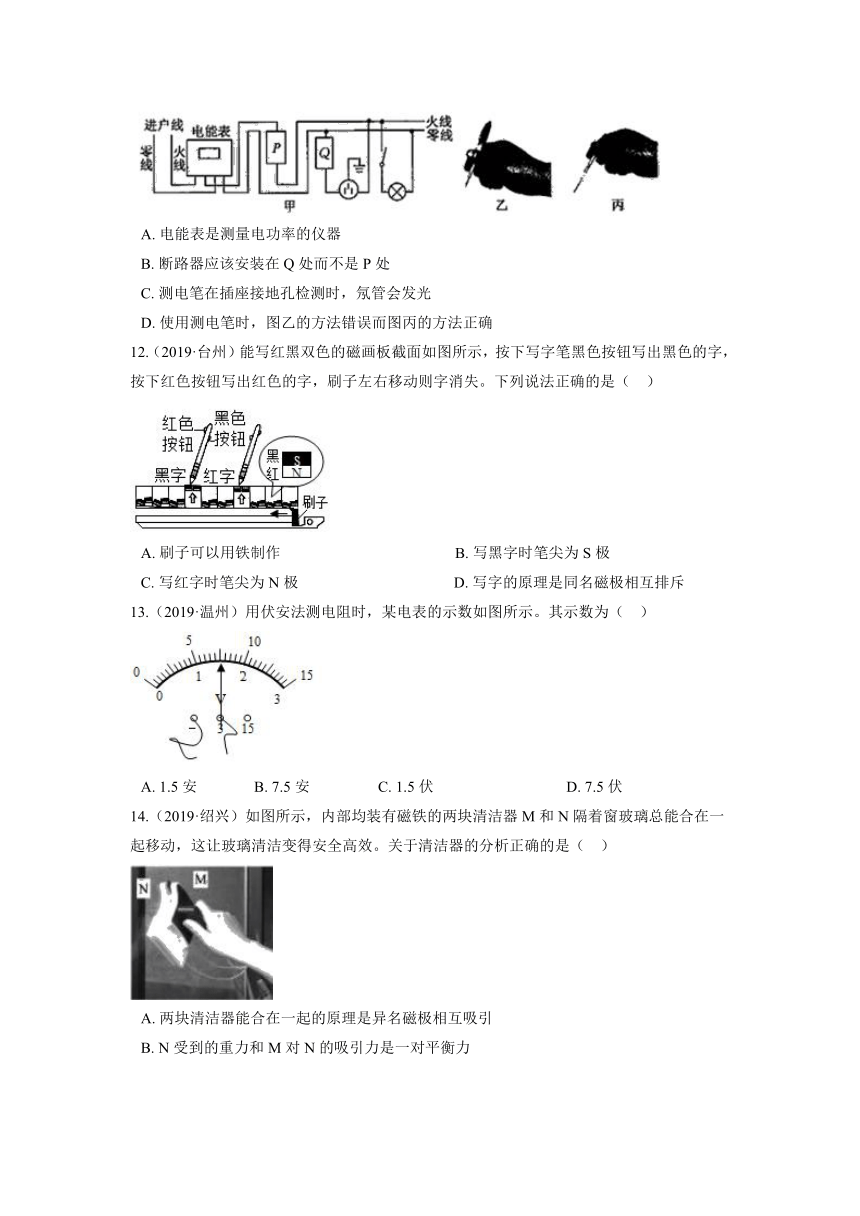

11.（2020·杭州）图甲表示家庭电路的一部分图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（
???）
A.?电能表是测量电功率的仪器????????????????????????????
B.?断路器应该安装在Q处而不是P处
C.?测电笔在插座接地孔检测时，氖管会发光???????
D.?使用测电笔时，图乙的方法错误而图丙的方法正确
12.（2019·台州）能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是（??
）
A.?刷子可以用铁制作??????????????????????????????????????????????B.?写黑字时笔尖为S极
C.?写红字时笔尖为N极?????????????????????????????????????????D.?写字的原理是同名磁极相互排斥
13.（2019·温州）用伏安法测电阻时，某电表的示数如图所示。其示数为（??
）
A.?1.5安???????????????B.?7.5安??????????????????C.?1.5伏???????????????????????????????????D.?7.5伏
14.（2019·绍兴）如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。关于清洁器的分析正确的是（??
）
A.?两块清洁器能合在一起的原理是异名磁极相互吸引
B.?N受到的重力和M对N的吸引力是一对平衡力
C.?玻璃对N的支持力和M对N的吸引力是一对相互作用力
D.?移动M时，N也能跟着一起移动，说明力能改变物体的形状
15.（2019·绍兴）如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R，阻值随CO浓度的增大而减小。下列说法正确的是（??
）
A.?电铃应接在A和C之间
B.?当CO浓度升高，电磁铁磁性减弱
C.?用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D.?为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移
16.（2019·宁波）如图甲所示电路，分别把定值电阻R1、R2（R1>R2)接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P-U图像，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P-U图像③。则图像①所对应的电阻和图像③所在的区域分别是（??
）
A.?R1和Ⅰ???????????????????????????????B.?R1和Ⅲ????????????????C.?R2和Ⅰ???????????????????????????????D.?R2和Ⅲ
17.（2019·宁波）磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是（??
）
A.?铁在磁场里会被磁化??????????B.?磁能生电???????C.?电流的热效应??
?D.?同名磁极相互排斥
18.（2019·湖州）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（??
）
A.?闭合开关前，电磁铁与条形磁铁间没有力的作用
B.?闭合开关后，条形磁铁受到桌面向左的摩擦力
C.?闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D.?闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
19.（2019·湖州）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1
，
闭合S2
，
灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（??
）
A.?灯L2短路?????????????
?B.?灯L2所在支路开路??????????????
C.?c、d两点间开路??????????????D.?c点左侧的零线开路
20.（2019·嘉兴）小明在科学拓展课上制作了一个简易喇叭（原理如图）。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度下列方法不可行的是（??
）
A.?改变磁铁的磁极????????????
B.?改变电流的大小????????????
C.?改变磁铁磁性强弱????????????D.?改变线圈的匝数
21.（2019·嘉兴）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是（??
）
A.??B.?C.??D.?
22.（2019·衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（??
）
A.?带正电??????????????????????B.?带负电?????????????????C.?不带电??????????????????????D.?一定带电
23.（2019·衢州）如图甲是一种电热膜，它不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图像如图丙。有关电热膜说法正确的是（??
）
A.?导电墨线间以串联的方式连接?????????????????????????????B.?不易氧化属于电热膜的物理性质
C.?工作时通过导电墨线的电流始终不变??????????????????D.?温度到达t0时，发热功率会急剧减小
24.（2019·金华）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（?
??）
A.???????????B.???????????
C.???????????D.?
25.（2018·宁波）如图是正常家庭电路的一部分。下列说法正确的是（
???）
A.?导线B与大地之间的电压为220V
B.?测电笔先后插入插座的左右插孔，氖管都发光
C.?电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地
D.?断开开关S后，站在地上的人接触a点或b点一定不会触电
二、填空题
26.（2020·台州）图甲为“伏安法”测电阻的实验电路。
（1）请用笔画线代替导线将电路补充完整。
（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如图乙，则被测电阻的阻值为________欧。
（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是________。
27.（2020·宁波）科学进步是推动人类文明发展的重要动力，科学技术也在影响我们的生活。
（1）电能的广泛采用具有划时代的意义，但要注意用电安全。如果我们发现有人发生触电事故，应先________，再报警和施救。
（2）电磁继电器能实现用低电压控制高电压、弱电流控制强电流。如图所示的电路，a、b处接电动机或指示灯。当低压控制电路断开时，指示灯亮：当低压控制电路闭合时，电动机工作。则a处接的是________。
（3）线上学习时，同学们注视屏幕，眨眼频率降低，这时泪液会过度________
(填物态变化名称)，使眼睑与眼球之间的摩擦増大，眼睛会有干涩和异物感。如果连续学习时间过长，睫状肌会疲劳。为了保护眼睛，课间要休息或远眺。
28.（2020·绍兴）图甲是某电烤箱的内部简化电路图，图乙是电烤箱铭牌的部分信息，R0和R均为电热丝，其他电阻均忽略不计，已知R=202欧。
（1）电烤箱A，B触点中连接火线的是________触点。
（2）闭合总开关，将旋钮开关转到如图所示位置，此时电烤箱处于________?(选填“高温档”或“低温档”)。
（3）在额定电压下，电烤箱高温档工作2分钟产生内能________焦。
29.（2020·嘉兴）图甲是法拉第发明的紫铜圆盘发电机。转动摇柄使圆盘旋转起来，电路中就会产生电流。圆盘相当于图乙中的________。
如果要改变圆盘发电机产生的电流方向，可采用的方法是________。（写出一点即可）
30.（2019·台州）某电子打火机打火原理如图，压电陶瓷受到撞击时表面电荷重新分布，产生高电压，发出电火花点燃气体。撞击时，通过压电陶瓷实现的能量转化是________；放电时，两块压电陶瓷的连接方式是________联。
三、实验探究题
31.（2020·台州）磁控防盗装置都装有干簧管(如图甲)，千簧管由两个软铁片和玻璃管组成，软铁片的触点在弹力的作用下处于断开状态。当磁体靠近干簧管时，软铁片触点状态会会发生变化。
把条形磁体分别成置在乙图中的Ⅰ、Ⅱ、Ⅲ三个位置时，触点的开合状态和软铁片的极性情况如下表。
磁体位置
竖直放置并靠近
竖直放置并靠近
Ⅰ
Ⅱ
Ⅲ
Ⅳ
触点状态
闭合
断开
闭合
？
软铁片的极性情况
/
（1）铁片被磁化后.铁片与条形磁体相邻两端的磁极极性关系是________。
（2）当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管触点状态为________。
（3）如图丙，门上磁控防盗装置内有一个紧直放置的干簧管，其内部简化电路如图丁、磁控防盗装置的工作原理是：夜间关上门，闭合开关S，启动防盗报警器、此时报警电铃不响；当盗贼打开门时，干簧管远离磁体，电铃响起。图丁虚线框中四种磁体摆放方式能满足工作要求的有________(选填图中的字母)。
32.（2020·温州）在研究“电流与电压的关系”时，小明连接了如图甲的电路，电源电压U为3伏。
（1）闭合开关后，小明发现电流表指针如图乙，出现这种现象的原因是________。
（2）改正错误操作后，小明分别将电阻R0为5欧、10欧和20欧的定值电阻接入电路，测得电阻R0的电压U0和电流I0数据，如表一所示。小明想进一步研究“电阻R0的电流变化量大小△I0与电压变化量大小△U0的关系”，根据数据计算出部分电压变化量大小△U0和相应的电流变化量大小△I0
，
如表二所示，则表二中的a为________。
表一
组别
第1组
第2组
第3组
R0（欧）
5
10
20
U0（伏）
1．9
2．2
2．5
1．2
1．8
2．4
1．6
2．4
2．8
I0(安)
0．20
0．44
0．50
0．12
0．18
0．24
0．08
0．12
0．14
表二
组别
△U0（伏）
△I0(安)
第1组
1．5
a
第2组
0．6
0．06
第3组
0．8
0．04
（3）小明发现，滑动变阻器电压变化量大小△UR与电流变化量大小△IR的比值，总是等于定值电阻R0的阻值，请结合上表数据和所学电学知识解释此规律。________。
33.（2020·嘉兴）在学习了并联电路特点和欧姆定律后，科学兴趣小组为研究并联电路总电阻和各分电阻之间的关系，开展了以下探究。
实验次数
电阻R1/Ω
电阻R2/Ω
电压U/V
电流I/A
总电阻R/Ω
1
10
30
3
0.4
7.5
2
30
30
3
0.2
15
3
30
15
3
0.3
10
【实验步骤】
①设计电路，根据电路图连接实物；
②闭合开关，分别读出电压表和电流表的示数并记录；
③计算总电阻并填入表格；
④换用不同规格的电阻重复上述实验。
请你在答题卷中用笔画线代替导线，将实物图连接完整。________
【得出结论】并联电路总电阻小于任何一个分电阻。
【思考讨论】
①请根据影响导体电阻大小的因素解释上述结论。________
②分析表中数据，若增大其中一个分电阻的阻值，则总电阻将________。
34.（2020·杭州）小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与变阻器接入电路电阻之间的关系。已知电源电压恒为3V，定值电阻R0的阻值为3Ω，滑动变阻器R1上标有“2A
5Ω”字样。实验数据如表所示。
（1）用笔画线代替导线，在答题纸上完成图乙的电路连接
（2）表中第6次实验时，电流表示数如图丙所示，则表中数据①是________
（3）根据实验数据可知，此电路中，滑动变阻器消耗的电功率随着变阻器接入电路电阻的变化的规律是________
35.（2019·温州）小明利用图甲电路研究电流与电压的关系，其中滑动变阻最大阻值为500欧，定值电阻R0阻值为10欧。闭合开关，当滑片从最右端慢慢向左移动，发现最初电压表指针几乎不动，直到接近左端时电压表指针才开始有所偏转，继续左移，指针偏转角度迅速变大，即该滑动变阻器引起电压表示发生明显变化的调节区级很小。本实验中，要使滑片每移动一段距离，都能引起电压表示数较为明显的变化，应选择怎样的滑动变阻器？小明用不同的电阻丝代替滑动变阻器，利用图乙进行如下实验：
①取3条长度都为10厘米的粗细均匀电阻丝A、B、C，阻值分别为1欧、20欧、400欧。
②将电阻丝A接入图2乙电路，闭合开关，滑片P从最右端移到最左端，记录电压表示数U随滑片移动长度x变化的相关数据，多次测量。
③分别用电阻丝B、C代替A，重复步骤②。
④处理相关数据，获得“电压表示数U随移动长度x变化的关系”如图丙。
（1）图甲实验中，闭合开关，当滑动变阻器滑片处于最左端时，导线a与接线柱M处的连接意外断开，此时示数为零的电表是________。
（2）分析图丙，实验过程中电压表示数变化范围与电阻丝阻值的关系是________。
（3）若利用图乙研究通过R0的电流与其两端电压的关系，在A、B、C三条电阻丝中，你认为选择哪一条电阻丝最合适并说明理由。________。
36.（2019·杭州）小金尝试将电流表改装成可直接测电阻的表,并设计了如图所示电路，在M、N中可接待测电阻，已知电流表量程为0~0.6安,电源电压为12伏,请回答
（1）闭合开关前,滑动变阻器的滑片P应处于________（选填A或B）
（2）先将M、N直接用导线连接,并移动滑动变阻器的滑片使电流表满偏,电流表0.6安的刻度上标定的电阻值为________此时滑动变阻器的阻值为________欧。若在M、N间接入一个与此时滑动变阻器阻值相同的电阻,电流表示数________
（3）电流表0.2安刻度处，标定的电阻值为________欧
（4）改装后可直接测电阻的表，其表盘刻度________（选填均匀或不均匀）理由是________
37.（2019·宁波）小科利用仅有的一个规格为“10Ω1.0A”的滑动变阻器和其他器材来“检验欧姆定律”，该变阻器的电阻丝上有一处断点。实验电路如图所示，电源电压恒为3V。实验步骤如下：
①用4Ω的定值电阻进行实验，连接电路。
②闭合开关，调节滑动变阻器，使定值电阻两端电压为2V，读出电流表的示数并记录。断开开关，把滑片P移到A端。
③依次用阻值为6Ω、8Ω和10Ω的定值电阻替换原来的电阻，重复步骤②。
（1）小科设计上述实验步骤，是要研究通过导体的电流与________之间的关系。
（2）小科发现，滑片P向右移动过程中，每次实验开始时电压表都没有示数，移到某一点（该点记为C)时突然有了示数。但在完成8Ω电阻的实验后，再做10Ω电阻的实验时，当电压表有示数后，示数一直大于2V。分析可得，电阻丝BC的阻值RBC的范围是________?。
（3）为了完成10Ω电阻实验，将滑片P移到C点，只要在原来电路的接线柱上再接上一根导线，就能继续完成实验。请你在答题卷的图中用笔画线补上这根导线。
38.（2019·湖州）科学兴趣小组的同学利用学过的知识，测量定值电阻Rx的阻值。
（1）同学们利用电路甲测量Rx的阻值，测量数据和结果如下表一:
表一
实验次数
电压U（伏）
电流I（毫安）
电阻R（欧）
1
2．0
2．30
870
2
2．5
2．90
862
3
4．0
4．70
851
根据表格中的数据可求得该电阻的阻值是________。
（2）同学们发现该电阻的标定阻值为1000欧、为什么测量值与标定值之间有较大偏差?他们查资料寻找原因，发现平时认为电阻为零的电流表和电阻无穷大的电压表实际上都有一定的内阻，只是电压表的内阻比较大，电流表的内阻比较小，但都会对测量结果产生影响。然后，同学们找来他们使用的电流表和电压表的说明书，说明书显示：
电压表：量程0~6伏，内阻6000欧
电流表：量程0~10毫安，内阻40欧
根据这些信息，可判断甲电路中由于________（“电流表”或“电压表”）内阻的影响，使测量结果产生较大偏差。
（3）小组同学经过思考，改成电路乙进行实验，测量数据和结果如下表二：
表二
实验次数
电压U（伏）
电流I（毫安）
电阻R（欧）
1
2．5
1．92
1042
2
2．5
2．45
1020
3
4．0
3．75
1067
比较两次测量结果，同学们做出了以下分析，你认为正确的是???
?。
A.测量该定值电阻选择电路乙更合适
B.用电压表和电流表测量得到的电阻阻值都会偏大或偏小
C.选择合适的电路，测得的电阻值偏差会减小，更接近真实值
（4）拓展应用：根据以上的探究，如果需要测量阻值约20欧小阻值电阻时，选用了合适量程的电压表和电流表后，为了使测量结果更精确，应选择甲和乙中的哪一电路?并说明理由。________?
39.（2019·衢州）小科按照实验要求，设计测量未知定值电阻Rx阻值（范围为400~600Ω)的实验。
器材：干电池两节（总电压为2~3V），电压表（量程0~3V、0~15V）电流表（量程0~0．6A、0~3A）、滑动变阻器（500Ω0．5A）各一个，开关、导线若干。
（1）要求一：测算出Rx
，
且实验过程中不能拆接电路。
小科设计实验电路如图甲。请分析：
①小科在设计实验前通过估算发现，用所提供的电流表无法测量出电路中的电流，其原因是________。
②实验时，先将变阻器滑片P移到某一位置a处，读出电压表示数为U1
，
U1即为电源电压；再将变阻器滑片P移到另一位置b处，读出电压表示数为U2
，
则U1-U2就是此时滑动变阻器两端的电压。根据相关数据计算Rx的阻值。实验中滑片P所在的a、b处分别对应的位置是：________?。
（2）要求二：增加一个电学器材实现Rx阻值的直接读取，且电路只能连接一次。
小科增加了一个阻值可连续调节且可读数的变阻器Y，重新设计了图乙电路。实验步骤如下：①先闭合开关S、S1
，
调节滑动变阻器使电压表示数为2V；②再断开开关S1
，
闭合开关S2
，
________，读取此时Y的数值。Y的示数即为Rx的阻值。
40.（2019·金华）利用如图电路研究“电流与电阻的关系”，其中电流表量程为“0~0.6A”，电压表量程为“0~3V”，滑动变阻器的规格为“50Ω，1A”。依次将阻值为5欧、10欧、20欧的定值电阻接入AB之间完成实验，获得数据如下表。
实验组别
1
2
3
电阻R（欧）
5
10
20
电流I（安）
0.4
0.2
0.1
请回答：
（1）完成第一组实验，断开开关，拆下5欧的电阻，改接10欧的电阻。继续操作有以下四步：①闭合开关；②将滑动变阻器的滑片移到最右端；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，正确的顺序是________；
（2）上述操作④中判断滑片已处于适当位置的依据是________；
（3）依据表中数据作出了下列图像，其中正确的是__________；
A.B.
C.D.
（4）要完成本次实验，电源最多只能将________节干电池串联。
四、解答题
41.（2020·宁波）现有一个粗细均匀的金属圆环，它是由一段铜丝和一段同种材料制成的电阻丝连接而成的。为了研究它的导电性，小科把它接入到如图甲所示的电路中。实验时，小科先将触点M与圆环上的A点连接，再移动滑动变阻器R1的滑片P移至最右端后，闭合开关S，将触点N从A开始沿逆时针方向滑动一周，在触点N滑动的过程中，触点M、N之间的电阻等效于一个变化的电阻，记为RMN。设滑过弧MN的长为x，电流表示数I与x之间的关系如图乙所示。已知电源电压恒为4.5V，铜丝的阻值不计，触点接触良好。粗细均匀、同种材料制成的电阻丝阻值与其长度成正比。
（1）由图乙可知，该金属圆环中铜丝的长度是________cm。
（2）在触点N滑动过程中，RMN的最大值是多少?
（3）每1cm电阻丝的阻值是________?。(提示：图甲中M、N之间的电阻等效于M、N之间两段弧形金属丝并联后的总电阻)
（4）如图内所示，把M、N接到圆环其中一条直径的两端，将滑片P移到最左端后闭合开关S，通电lmin，电路消耗的电能为W。求W的最大值。(计算过程中不需要说明取最大值的理由)
42.（2020·舟山）图甲是一款深受人们喜爱的便携式充电喷雾小风扇（部分参数如表），具有只扇风不喷雾和既扇风又喷雾两档工作状态
（1）图乙是小风扇喷雾时水位自动报警器的工作原理图，当水箱内的水位较低时，红灯亮报警，请结合上图说明其工作原理________。
（2）小风扇在只扇风状态下工作10分钟消耗的电能是多少？
（3）商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时。通过计算判断他们的宣传与实际是否相符。
43.（2020·金华·丽水）为延长蔬果保鲜时间，某同学帮助菜农设计了蔬果保鲜仓库的自动制冷装置。装置如图甲所示，控制电路中电源电压恒为3伏，R1为热敏电阻，R2阻值为10欧，电磁铁线圈阻值忽略不计。R1阻值随温度的变化关系如图乙所示。当温度升高到启动值时，控制电路中电流达到0．1安，衔铁吸下，制冷器启动工作；当温度降低到设定值后，工作电路断开，制冷器停止工作，如此进行间歇性循环工作。图丙为工作电路某1小时内制冷器功率与时间的关系图。
请完成下列问题：
（1）通过计算并结合图乙确定该制冷器启动工作的温度；
（2）在图丙所示的1小时内，工作电路中制冷器消耗的总电能是多少？
44.（2020·嘉兴）图甲是一款深受人们喜爱的便携式充电喷雾小风扇（部分参数如表），具有只扇风不喷雾和既扇风又喷雾两档工作状态
（1）小风扇喷出的水雾在空气中发生了________（填物态变化的名称），从周围吸热，起到降温作用。
（2）图乙是小风扇喷雾时水位自动报警器的工作原理图，当水箱内的水位较低时，红灯亮报警，请结合上图说明其工作原理。________
（3）小风扇在只扇风状态下工作10分钟消耗的电能是多少？
（4）商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时。通过计算判断他们的宣传与实际是否相符。
45.（2020·杭州）如图电路中，电源电压恒为9V，灯泡L规格为“6V3W”。闭合开关，灯泡正常工作。求
（1）电阻R的阻值。
（2）灯泡工作5分钟消耗的电能及电阻R产生的热量。
46.（2019·温州）温州地区常受台风侵袭。为测量风速，小明设计了一台简易风速仪，其工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连。挡风板的挡风面积为0.2米2
，
均匀电阻丝AB长为20厘米，阻值为10欧，电源电压U0恒为6伏，保护电阻R0为14欧，电压表量程0~3伏。弹簧弹力F与弹簧长度改变量x的关系如图乙所示。无风时，滑片P在A处。有风时，滑块移动，稳定后读出电压表示数，计算并查阅下表数据可知风速及风级。
风级
一级
二级
三级
四级
五级
六级
风速v（米/秒）
0.3~1.5
1.6~3.33
3.4~5.4
5.5~7.9
8.0~10.7
10.8~13.8
风压p（帕)
0.055~1.4
1.6~6.8
7.2~18
18.9~39
40~72
72.9~119
表中风压p是指与风向垂直的受风面上单位面积增加的压力（即单位面积受到的风力）。测量时保证风垂直吹在挡风板上，不计一切摩擦阻力。
（1）在滑片P左移的过程中，电路的总电阻________?。（选填“变大”、“不变”或“变小”）
（2）当电压表示数U为2伏时，风速仪所测的风为几级？（写出计算过程）
（3）小明想在风速仪的电压表上直接标出风速，查阅资料后获知该挡风板所受的风力与风速的平方成正比。经计算，他画出了风速v与电压表示数U的关系曲线，如图丙所示。后因保护电阻R。损坏，他将其换成了阻值为5欧的电阻，请你在图丙坐标系中大致画出更换电阻后的风速v与电压表示数U的关系曲线，并在曲线上标出所能测量的最大风速的对应点Q。
47.（2019·湖州）目前全国少数城市已投入使用超级电容公交车。超级电容器是一种新型电能存储设备，像蓄电池一样也有正、负两极，可通过安装在各公交站点的充电桩快速充满电，让车能够继续正常行驶。在制动过程中，电车又能通过发电机回收部分能量为超级电容充电，安全高效环保。
假设某型号的超级电容公交车载满乘客时总质量为15吨，某次运行时从充电桩充满电后电车储存的能量约为2×107焦，能以10米/秒的速度保持匀速直线行驶6千米，能量利用的效率为90%。
（1）电车发电机的工作原理是________。
（2）若公交车载满乘客时车胎与地面的总接触面积为0．4米2
，
求公交车对地面的压强。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是多少?
（4）若公交车在该次运行中电容器输出电压为300伏，不计电容器输出电能时的能量损耗，则工作电路的电流有多大?
48.（2019·嘉兴）风是永不枯竭的能源。自古以来风能就受到人们的青睐，帆船、风车都是对风能的利用。现在，由于电能的广泛利用，风力发电得到世界各国的高度重视。
（1）风力发电机是根据________原理制成的。为提高捕获风能的效率，叶片设计是风力发电机研制的核心技术之一，叶片截面制成图甲的形状，当风以图乙所示的角度流经叶片时，叶片会按________方向转动（选填“顺时针”或“逆时针”）。
（2）由于远海的风能资源更丰富，海上发电必定会向远海发展。远海发电机需安装在漂浮式基础上（如图丙），若它们的总质量达11200吨，则漂浮式基础的总体积至少需要多少米3？（海水密度取1.0×103千克/米3）
（3）传统的火力发电不仅会释放各种大气污染物，而且效率不高，每生产1千瓦时的电能需要消耗标准煤约0.4千克。若功率为30000千瓦的风力发电机组工作24小时，相当于替代标准煤多少吨?
49.（2019·金华）如图是一款用锂电池供电的平衡台灯，悬挂在中间的木质小球是它的“开关”。使用时只需要将上下两个小球靠近，小球就相互吸引，灯管发光。以下为平衡台灯参数；
额定电压：5伏
额定功率：5瓦
光源类型：LED
狸电池输出电压：5伏
但电池容量：4800毫安时
（注：以4800毫安的电流放电能工作1小时）
（1）若A球内置的磁体下端为N极，则B球内置磁体上端为________极；
（2）求平衡台灯正常发光时电路中的电流；
（3）给该台灯充电时，充电器的输出电压为5伏、电流2安，充电效率为80%，则为用完电的台灯充满电至少需要多长时间？
50.（2018·宁波）为响应宁波市政府提出的“创建海绵型城市”的号召，小科设计了如图所示的市政自动排水装置模型，控制电路由电压为12V、最大容量为100Ah的蓄电池供电，蓄电池用“发电玻璃”制成的太阳能电板充电。R0为定值电阻，R为压敏电阻，压敏电阳通过杠杆AB0与圆柱形浮体相连，AB：BO=4：1，压敏电阳的阻值随压力变化的关系如下表。（压板、杠杆和硬质连杆的质量及电磁铁线圈电阻忽略不计，所用绿灯红灯及排水袋的额定电压均为220V）
压级电阻受到的压力F/N
60
120
180
240
300
360
420
480
…
压敏电阳R阻值/Ω
500
360
260
180
120
80
65
55
…
（1）当水位在安全位置以下时绿灯亮，排水泵不工作；当水位达到安全位置上限时红灯亮，同时排水泵正常工作。请按要求完成图中工作电路的连接。
（2）“发电玻璃”光电转化率接近18%。要求在5h内对控制电路的蓄电池充满电、则选用的“发电玻璃”面积至少为________m2。（太阳能辐射到每平方米地面上的平均功率按1000W计算，计算结果精确到0.1m）
（3）按照设计要求，当水位上升到浮体刚好全部浸入水中时，压敏电阻受到压力为360N，通过电磁铁线圈的电流为100mA，排水泵启动；当水位回落到浮体只有
体积浸入水中时，杠杆ABO仍处于水平位置，线圈中电流为30mA，排水泵停止工作，则小科应选择重力为多大的浮体。
（4）在实际调试过程中，小科发现水位已达到安全位置上限，但排水装置还未启动。如果在其他条件保持不变的前提下，使排水装置符合设计要求。应将与压敏电阻相连的压板向________（填“左”成“右”）移动。
答案解析部分
一、单选题
1.
B
2.
D
3.
B
4.
D
5.
A
6.
D
7.
D
8.
C
9.
A
10.
D
11.
D
12.
A
13.
C
14.
A
15.
C
16.
C
17.
D
18.
C
19.
C
20.
A
21.
B
22.
D
23.
D
24.
D
25.C
二、填空题
26.
（1）
（2）6
（3）移动滑动变阻器的滑片，观察电压表和电流表的示数
27.
（1）切断电源
（2）指示灯
（3）汽化(或蒸发)
28.
（1）A
（2）低温档
（3）145200
29.
导体AB；改变圆盘转动方向或改变磁场方向
30.
机械能→电能(如把“机械能”写成“动能”也给分)；并
三、实验探究题
31.
（1）互为异名磁极
（2）闭合
（3）ACD
32.
（1）正负接线柱接反
（2）0．30
（3）根据串联电路电压特点U=U0+UR
，
得△UR=△U0；根据串联电路电流特点IR=I0
，
得△IR=△I0。所以△UR与△IR的比值等于△U0与△I0的比值。据表二数据可知，△U0与△I0的比值等于R0
，
则△UR与△IR的比值等于R0
33.
；并联后相当于增大了导体的横截面积，在导体材料、长度、温度不变时，横截面积越大，
导体电阻越小。；增大
34.
（1）电路如图
（2）1.00
（3）随着滑动变阻器接入电路电阻的增大(或减小)，其电功率先增大后减小。
35.
（1）电压表
（2）电阻丝的阻值越大电压表示数变化范围也越大
（3）B，图乙电路中，B电阻丝上的滑片移动时，电压表示数始终能发生较明显变化，且变化范围较大
36.
（1）B端
（2）0；20；0.3
（3）40
（4）不均匀；I=
，可知刻度不均匀
37.
（1）导体电阻
（2）4Ω≤RBC<5Ω
（3）如图
或
38.
（1）861欧
（2）电压表
（3）A,B,C
（4）甲。因为20欧是小电阻，电压表内阻大，直接并联后电压表分流作用小，电流表测量偏差小，电阻测量值偏差小。
39.
（1）被测电阻阻值范围为400~600欧姆，2节干电池的总电压最大为3伏特，根据欧姆定律可估算出电路中最大电流值为0.0075A，比电流表最小刻度值0.02安培小得多，因此电流表无法测量电路中电流。；a点在最右端，b点在最左端
（2）调节Y的阻值，使电压表示数为2V
40.
（1）②①④③
（2）电压表示数为2伏
（3）A,B
（4）4
四、解答题
41.
（1）10
（2）解：当x=0时：
R变=
=5Ω
当x=20cm时，电路中电流最小，电阻最大：
R总=
=9Ω
此时触点M、N之间的阻值最大，为RMN=R总-R变=9Ω-5Ω=4Ω
答：实验过程中，触点M、N之间的最大阻值RMN是4欧姆。
（3）0.4
（4）解：当M、N都未与铜丝接触时，W有最大值：
W=W1+W2=
t+
t=
×60s+
×60s=324J
答：W的最大值为324焦耳。
42.
（1）水位降低到探针以下时，控制电路断开，电磁铁磁性消失，衔铁弹回，红灯所在电路接通
（2）W=Pt=4W×10×60s=2400J
答：小风扇在只扇风状态下工作10分钟消耗的电能是2400J。
（3）解：6000mA·h=6A·h
t=
=
=3h<5h
答：
商家的宣传与实际不相符。
43.
（1）解：R=
=30欧
R1=R-R2=30欧-10欧=20欧
查乙图可知制冷器的启动温度是5．6℃。
（2）解：t=15分钟+10分钟+10分钟+10分钟=45分钟=0．75小时
W=Pt=2.4千瓦×0.75小时=1.8千瓦时
(或t=15分钟+10分钟+10分钟+10分钟=45分钟=2700秒
W=Pt=2.4×10瓦×2700秒=6.48×106焦
44.
（1）汽化
（2）水位降低到探针以下时，控制电路断开，电磁铁磁性消失，衔铁弹回，红灯所在电路接通
（3）解：W=Pt=4W×10×60s=2400J
答：消耗的电能是
2400J。
（4）解：6000mA·h=6A·h
t=
=
=3h<5h
答：
商家的宣传与实际不相符。
45.
（1）灯泡与定值电阻R串联，电压表测灯泡的电压。
灯泡正常工作电流是：；
电阻两端的电压：U2=U-U1=9V-6V=3V；电阻阻值：?。
（2）5分钟内灯泡消耗的电能是：W1=P1t=3W×300s=900J；
电阻R产生的热量是：?。
46.
（1）不变
（2）解：l=U0/（R+R0)=6伏/(10+14）欧=0.25安
RAP=U/I=2伏/0.25安=8欧
8欧/x=10欧/20厘米得：x=16厘米
查图乙得：F=14牛
p=F/S=14牛/0.2米2=70帕
据表可知，风级为五级。
答：当电压表示数为2伏时，风速仪所测的风为五级。
（3）解：如图
47.
（1）电磁感应
（2）解：p=
=3.75×105Pa
（3）解：F=
=3×103牛
（4）解：t=
=600秒
I=
=111．1安
48.
（1）电磁感应；顺时针
（2）解：因为漂浮
所以F浮=G物=m总g=1.12×107千克×10牛/千克=1.12×108牛
V排=
=1.12×104米3
答：漂浮式基础的总体积至少需要1.12×104米3。
（3）解：W=Pt=30000千瓦×24时=7.2×105千瓦时
0.4千克/千瓦时×7.2×105千瓦时=2.88×105千克=288吨
答：相当于替代标准煤288吨。
49.
（1）南（S）
（2）解：I=P/U=5W/5V=1A
（3）解：W电池=U1I1t1=5V×4.8A×3600s=86400J
W输出=W电池/80%=108000J
t2=W输出/U2I2=108000]/（5V×2A）=10800s=3h
50.
（1）
（2）1.3
（3）解：当浮体刚好全部浸入水中时，压敏电阻受到压力FB为360N，查表可知R=80Ω
R总=
=
=120Ω
Ro=R总-R=120Ω-80Ω=40Ω
根据杠杆平衡条件有：FALOA=FBLOB
FA=
=360N×
=72N
F浮=G+FA'即F浮=G+72N……①
当浮体只有
体积浸入水中时F浮'=
F浮
R总'=
=
=400Ω
R'=R总'-R0=400Ω-60Ω=360Ω
查表可知FB'=120N
根据杠杆平衡条件有：FA'LOA=FB'LOB
FA'=
=120N×
=24N
F浮'=G+FA”??
即
F浮=G+24N……②
由①、②得出：F浮=80NG=8N
答：小科应选择的浮体重力为8N。
（4）右
