专题训练六
动态电路的分析与计算

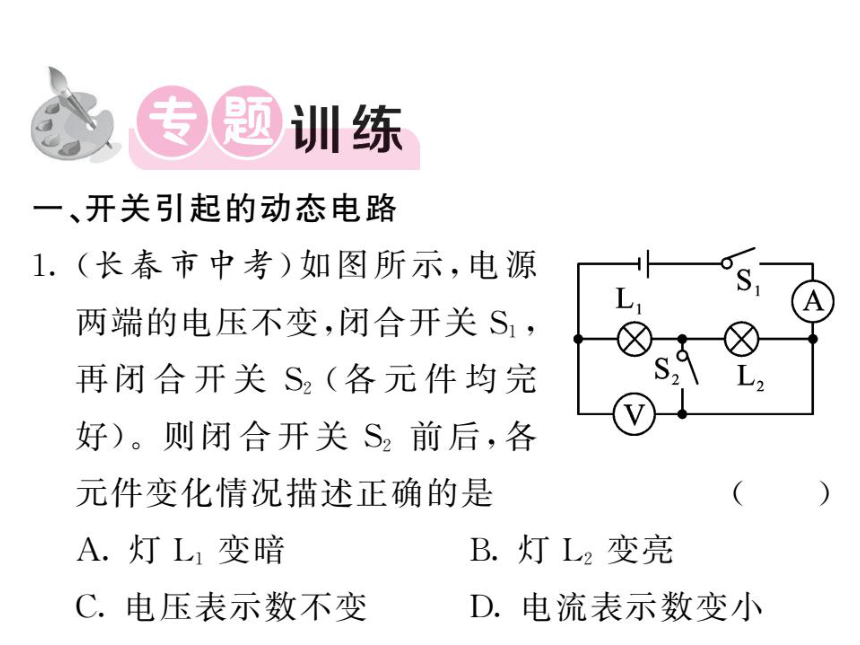

专题训练
一、开关引起的动态电路
1.(长春市中考)如图所示,电源
两端的电压不变,闭合开关S1,
再闭合开关S2(各元件均完
好)。则闭合开关S前后,各①
元件变化情况描述正确的是
A.灯L1变暗
B.灯L2变亮
C.电压表示数不变
D.电流表示数变小

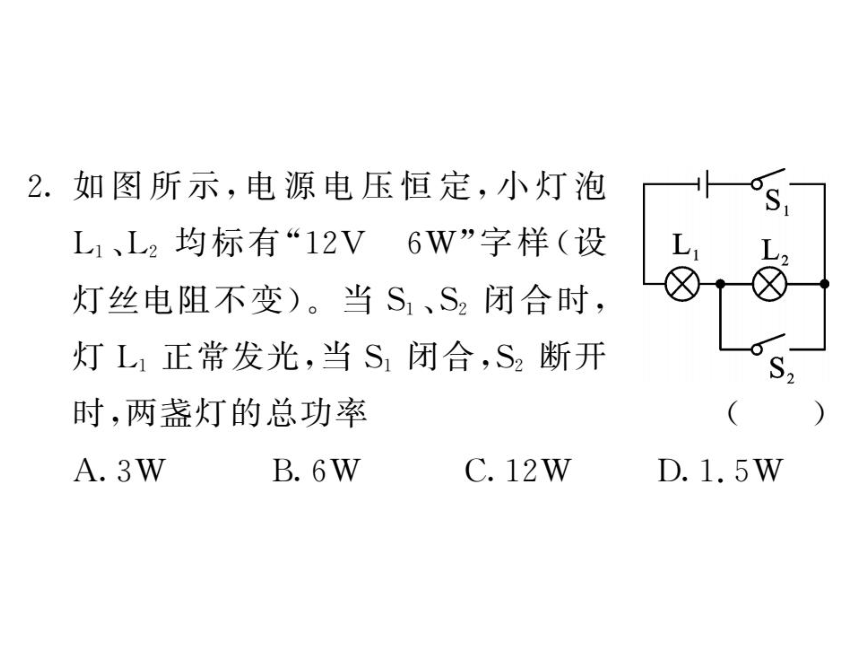

2.如图所示,电源电压恒定,小灯泡
L2均标有“12V6W”字样(设LL
灯丝电阻不变)。当S1、S2闭合时,
灯L1正常发光,当S1闭合,S2断开
时,两盏灯的总功率
(A)
A3W
B
6W
C.12W
D.1.5W

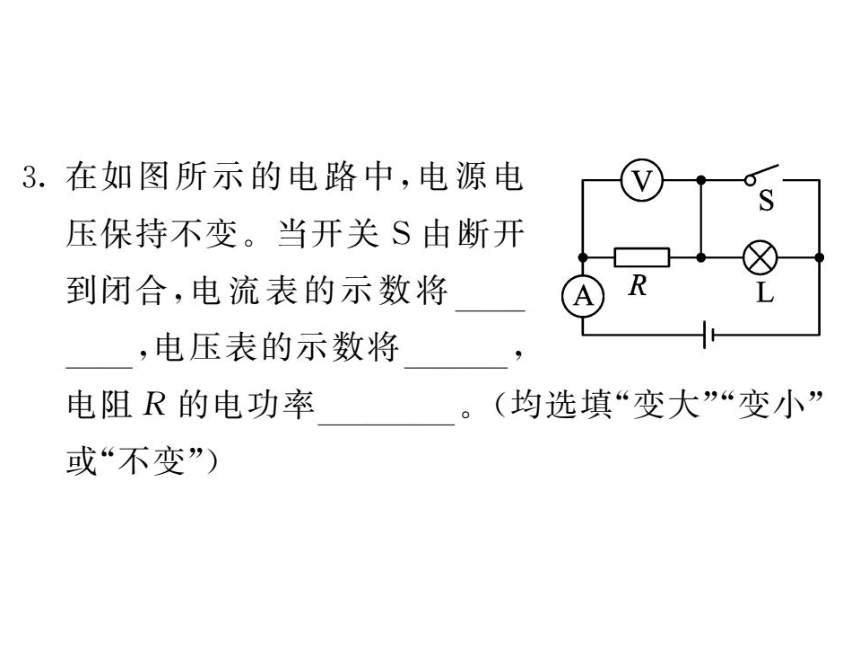

3.在如图所示的电路中,电源电
压保持不变。当开关S由断开
到闭合,电流表的示数将变
大,电压表的示数将变大,
电阻R的电功率变大。(均选填“变大”“变小”
或“不变”)

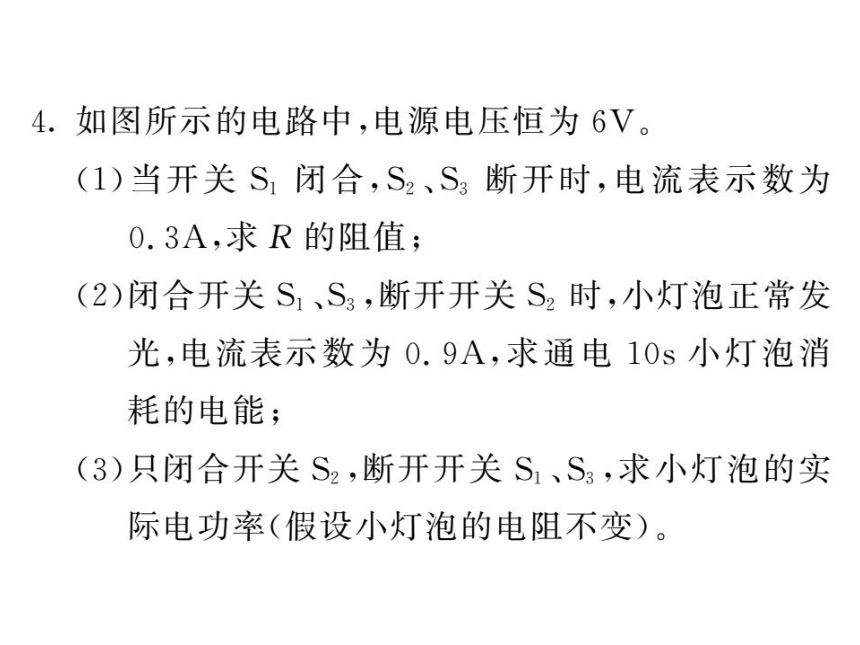

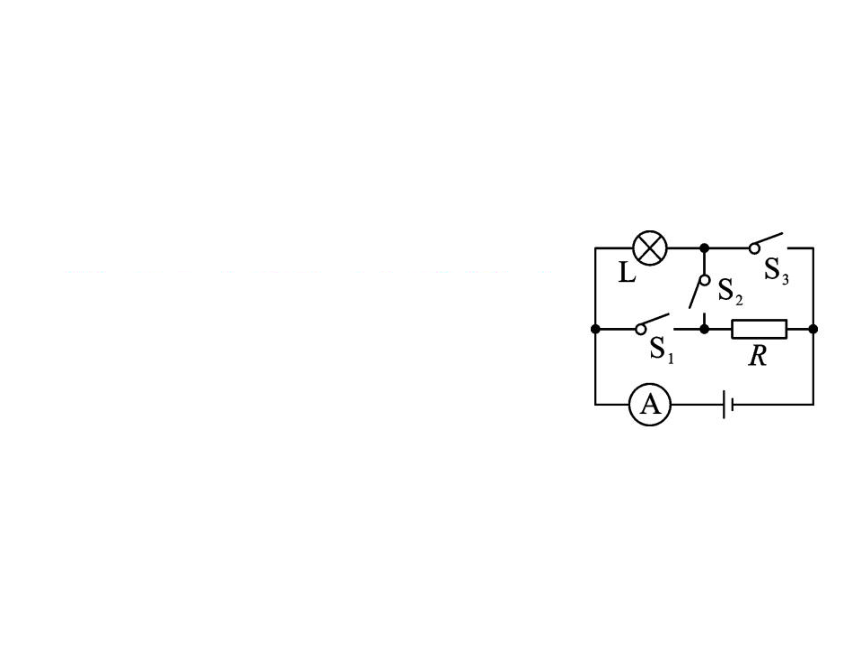

4.如图所示的电路中,电源电压恒为6V
(1)当开关S1闭合,S2、S3断开时,电流表示数为
0.3A,求R的阻值
(2)闭合开关S1、S3,断开开关S2时,小灯泡正常发
光,电流表示数为0.9A,求通电10s小灯泡消
耗的电能;
(3)只闭合开关S2,断开开关S1、S3,求小灯泡的实
际电功率(假设小灯泡的电阻不变)
解:(1)当开关S1闭合,S2、S3断
开时,只有电阻R连入电路,由欧
R
姆定律可得:R=
U
6V
Ir
0.3A
205L(A
(2)闭合开关S1、S3,断开开关S2时,L与R并联,
电流表测干路电流。通过R的电流IR=0.3A不
变,故通过小灯泡的电流:
IL=I-IR=0.9A-0.3A=0.6A
L的电阻:R1==
6V
=1092
0.6A
小灯泡通电10s消耗的电能:
WL=UI1t=6V×0.6A×10s=36J
(3)只闲合开关S2,L与R串联,此时电路中的电
6V
RL+R109+20g20.2A
L的实际功率
P=I2R1=(0.2A)2×109=0.4W

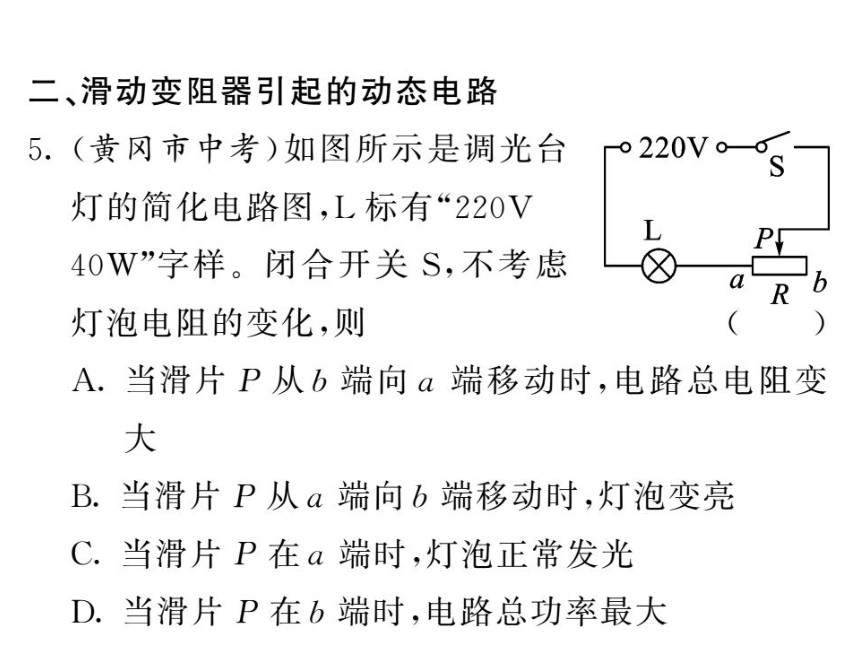

二、滑动变阻器引起的动态电路
5.(黄冈市中考)如图所示是调光台r22
灯的简化电路图,L标有“220V
40W”字样。闭合开关S,不考虑Q
R
b
灯泡电阻的变化,则
A.当滑片P从b端向a端移动时,电路总电阻变
大
B.当滑片P从a端向b端移动时,灯泡变亮
C.当滑片P在a端时,灯泡正常发光
D.当滑片P在b端时,电路总功率最大
6.(荆门市中考)如图所示的
电路,电源电压为3V且
保持不变,定值电阻R1
④
19,滑动变阻器R2阻值
