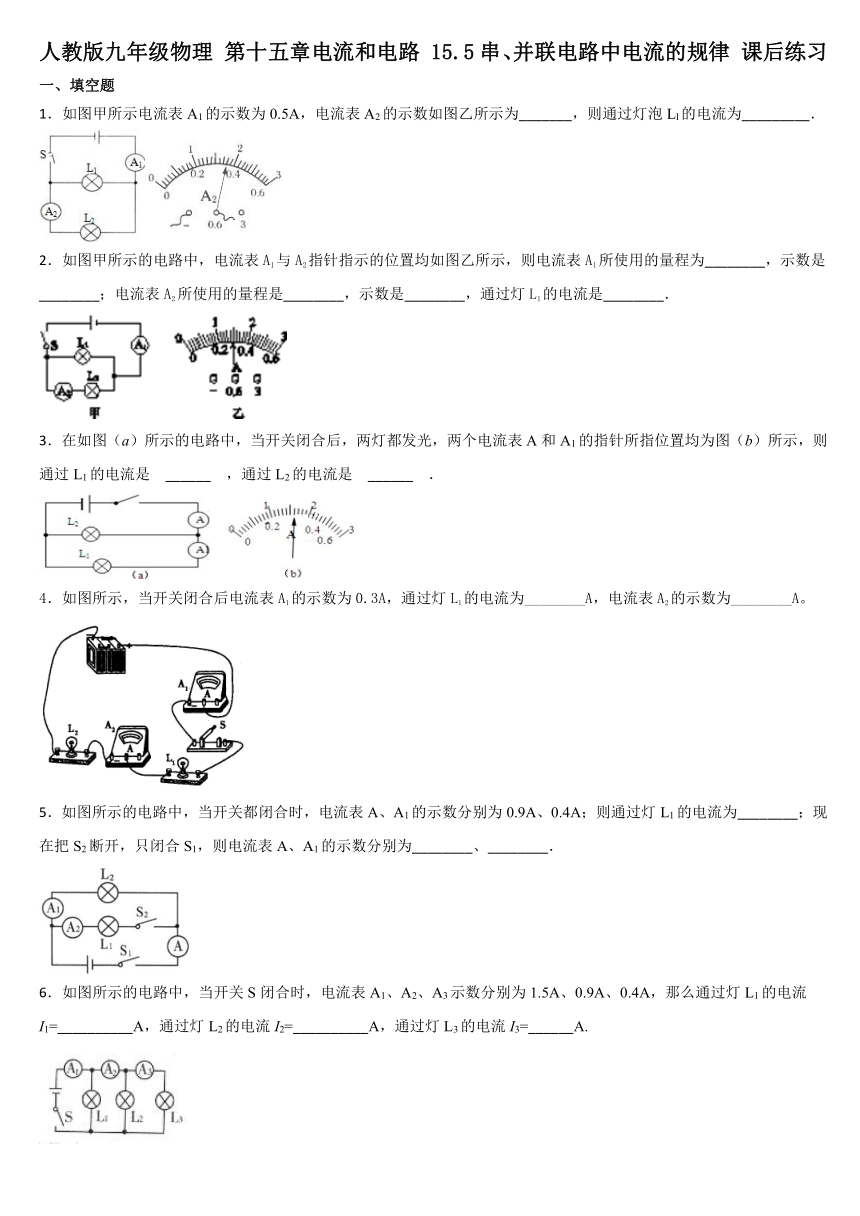

一、填空题
1．如图甲所示电流表A1的示数为0.5A，电流表A2的示数如图乙所示为_______，则通过灯泡Ll的电流为_________．
2．如图甲所示的电路中，电流表A1与A2指针指示的位置均如图乙所示，则电流表A1所使用的量程为________，示数是________；电流表A2所使用的量程是________，示数是________，通过灯L1的电流是________．
3．在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是
______
，通过L2的电流是
______
．
4．如图所示，当开关闭合后电流表A1的示数为0.3A，通过灯L1的电流为________A，电流表A2的示数为________A。
5．如图所示的电路中，当开关都闭合时，电流表A、A1的示数分别为0.9A、0.4A；则通过灯L1的电流为________；现在把S2断开，只闭合S1，则电流表A、A1的示数分别为________、________．
6．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，那么通过灯L1的电流I1=__________A，通过灯L2的电流I2=__________A，通过灯L3的电流I3=______A.

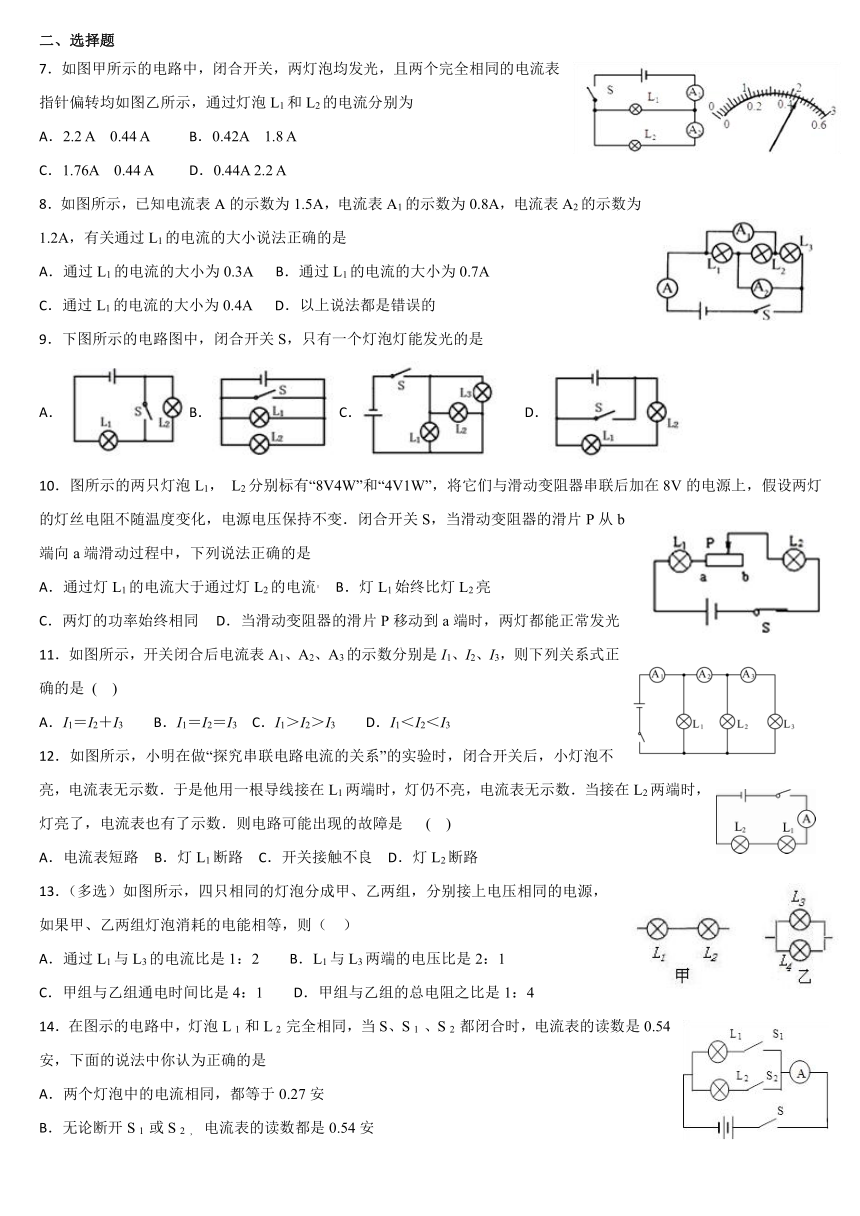

二、选择题
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为
A．2.2
A
0.44
A
B．0.42A
1.8
A
C．1.76A
0.44
A
D．0.44A
2.2
A
8．如图所示，已知电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，有关通过L1的电流的大小说法正确的是
A．通过L1的电流的大小为0.3A
B．通过L1的电流的大小为0.7A
C．通过L1的电流的大小为0.4A
D．以上说法都是错误的
9．下图所示的电路图中，闭合开关S，只有一个灯泡灯能发光的是
A．
B．
C．
D．
10．图所示的两只灯泡L1，
L2分别标有“8V4W”和“4V1W”，将它们与滑动变阻器串联后加在8V的电源上，假设两灯的灯丝电阻不随温度变化，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从b端向a端滑动过程中，下列说法正确的是
A．通过灯L1的电流大于通过灯L2的电流
B．灯L1始终比灯L2亮
C．两灯的功率始终相同
D．当滑动变阻器的滑片P移动到a端时，两灯都能正常发光
11．如图所示，开关闭合后电流表A1、A2、A3的示数分别是I1、I2、I3，则下列关系式正确的是
(
)
A．I1＝I2＋I3
B．I1＝I2＝I3
C．I1＞I2＞I3
D．I1＜I2＜I3
12．如图所示，小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数．于是他用一根导线接在L1两端时，灯仍不亮，电流表无示数．当接在L2两端时，灯亮了，电流表也有了示数．则电路可能出现的故障是
(
)
A．电流表短路
B．灯L1断路
C．开关接触不良
D．灯L2断路
13．（多选）如图所示，四只相同的灯泡分成甲、乙两组，分别接上电压相同的电源，如果甲、乙两组灯泡消耗的电能相等，则（
）
A．通过L1与L3的电流比是1：2
B．L1与L3两端的电压比是2：1
C．甲组与乙组通电时间比是4：1
D．甲组与乙组的总电阻之比是1：4
14．在图示的电路中，灯泡L
1
和L
2
完全相同，当S、S
1
、S
2
都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是
A．两个灯泡中的电流相同，都等于0.27安
B．无论断开S
1
或S
2
，
电流表的读数都是0.54安
C．无论断开S
1
或S
2
，
电流表的读数都是0.27安
D．电流表的读数是干路电流，大小等于L
1
、L
2
电流之和

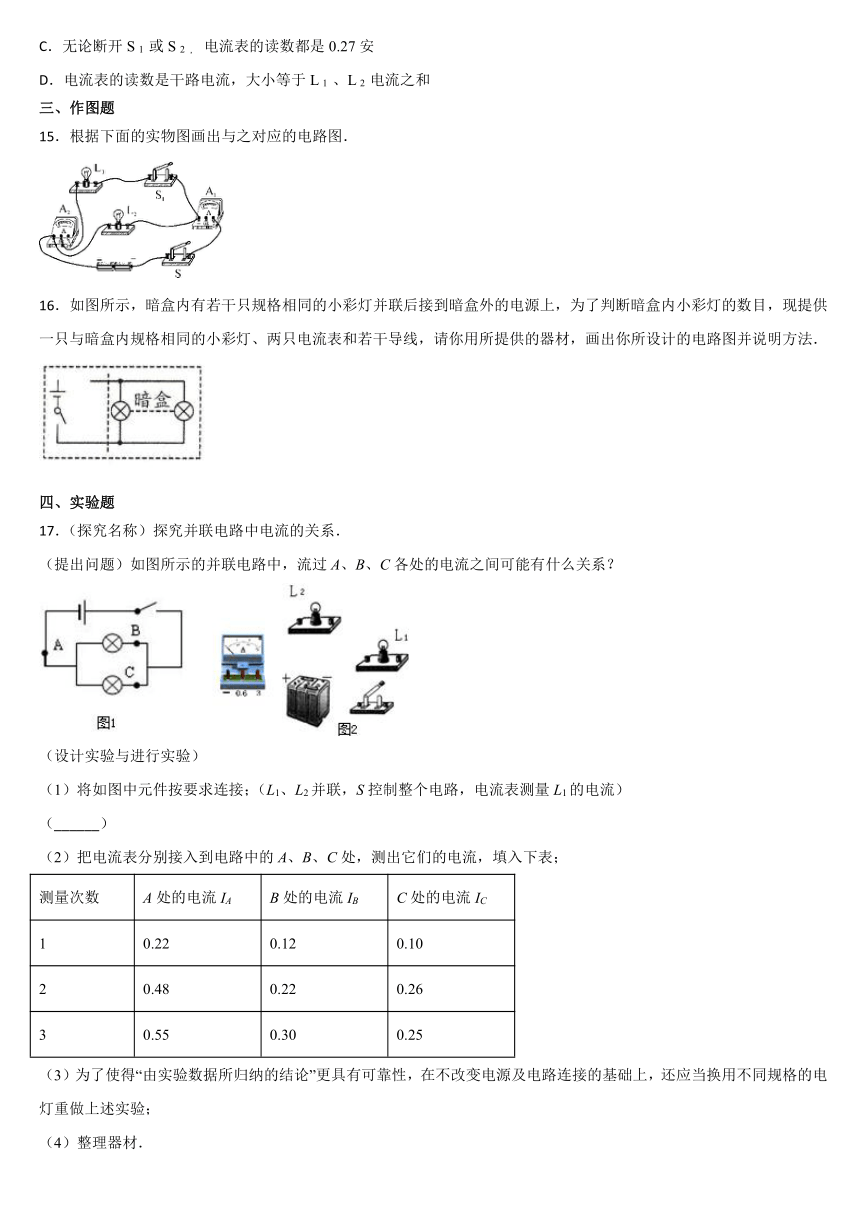

三、作图题
15．根据下面的实物图画出与之对应的电路图．
16．如图所示，暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电流表和若干导线，请你用所提供的器材，画出你所设计的电路图并说明方法．
四、实验题
17．（探究名称）探究并联电路中电流的关系．
（提出问题）如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
（设计实验与进行实验）
（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）
（______）
（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；
测量次数
A处的电流IA
B处的电流IB
C处的电流IC
1
0.22
0.12
0.10
2
0.48
0.22
0.26
3
0.55
0.30
0.25
（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；
（4）整理器材．
（分析与论证）
（1）在接、拆电路时，开关必须______；
（2）上面设计的表格中存在的不足之处是：______；
（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．
18．在“探究串联电路中各点的电流有什么关系”时：
（1）小红把两个灯泡L1、L2串联起来（如图所示），闭合开关发现：灯L1较亮，灯L2较暗．由此他猜想：电流从电源正极流出，流过小灯泡L1后会减小，因此流过L1的电流比流过L2的电流大．为了验证该猜想是否正确，请你在不增加任何其他器材的情况下请设计实验验证．________.
（2）为了进一步探究串联电路中各点的电流有什么关系，小明设计实验如下：把两个灯泡L1、L2串联起来接到如图所示电路中，分别把如图中A、B、C各点断开，把电流表接入，测量流过的电流，看看它们之间有什么关系．在测量A点电流时，小明刚接好最后一根导线，小灯泡就亮了，同时观察到电流表指针偏转至了零刻线的左侧，小红帮他立即切断电源．小明操作中存在的错误有________、________.
（3）正确连接电路后，小明测得A点电流如图所示，则通过A点的电流为________A．
（4）在测量C点电流时，闭合开关后发现L1和L2均不发光，电流表无示数．为了找出故障原因，小明用电压表进行检测，发现AB间电压为0，AC间电压为3V，BC间电压为3V．则电路故障可能是________
A．L1断路
B．L1短路
C．L2断路
D．L2短路
（5）排除故障，继续实验，测得通过A、B、C各点的电流是相等的，为了验证结论的普遍性，下一步他的操作是________.
（6）小红接着探究并联电路电流规律.她连接了如图的实物连接图，此时，电流表测的是________（选填“L1”、“L2”、“干路”）的电流.若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接.（在需改动的导线上打“×”，再画出重新连接后的导线）________
（7）她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别为：I1=0.2A，I2=0.3A，I=0.5
A．根据测量结果,初步得出并联电路中干路电流和各支路电流的关系是：________（写出关系式即可）.
19．小强利用图甲所示电路图探究“并联电路中电流的规律”．
（1）连接实验电路的过程中开关应________．
（2）连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是________.
（3）小强连接了如乙图所示的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流，电流表的示数如图丙所示，电流表的示数为________A．
（4）小强为了测量B处的电流，将乙图中导线1的右端从b处取下，连接在a处，你认为他这样________（选填“能”或“不能”）顺利测出B处的电流.
（5）按照正确的方法实验结束后，小强记录A、B、C各点的电流值如表所示，得出了结论：并联电路各支路电流相等
请你对上述结论进行评价并提出意见意见：________.
五、综合题
20．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光．请根据电路图说明怎样实现上述两种供电要求．
（1）画出这两种情况电路简图（等效电路图）．
（2）第一种情况A1表示数为0.5A，则A2表示数为多少？
第二种情况A1表示数为0.8A，A2表示数0.3A，则A3表示数为多少？
21．小林用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：
（1）在虚线框中，画出小欢所设计的实验电路图。
（________）
（2）根据实验现象简要说明小林的解释是错误的。_____．
【参考答案】
1．0.36
0.14
2．0～3
A
1.5A
0～0.6A
0.3A
1.2A
3．
0.32A
1.28A
4．0.3
0.3
5．0.5A
0.4A
0.4A
6．0.6
0.5
0.4
7．C
8．B
9．A
10．C
11．C
12．D
13．AC
14．ACD
15．
16．将一只电流表与小彩灯串联后并联接在电路中，将另一只电流表接在干路中如图所示：
则电流表A测干路电流，A1测其中一条支路的电流，因为暗盒内所有规格相同的小彩灯都是并联后接到暗盒外的电源上，因此各支路电流相等，闭合开关，读出电流表A示数为I，电流表A1示数为，则暗盒内小彩灯的数目为：
．
17．
断开
缺少电流的单位
并联电路中干路电流等于各支路电流之和
18．对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则小红猜想正确，若仍是L1比L2亮，则小红猜想不正确
连接电路时开关没有断开
电流表正负接线柱接反了
0.24
C
更换不同的灯泡，再次测量A、B、C三处的
