人教版九年级物理，第十八章，电功率，第3节，测量小灯泡的电功率（课件，共12张PPT）

(共12张PPT)
第十八章
电功率
第3节
测量小灯泡的电功率
回顾上一章

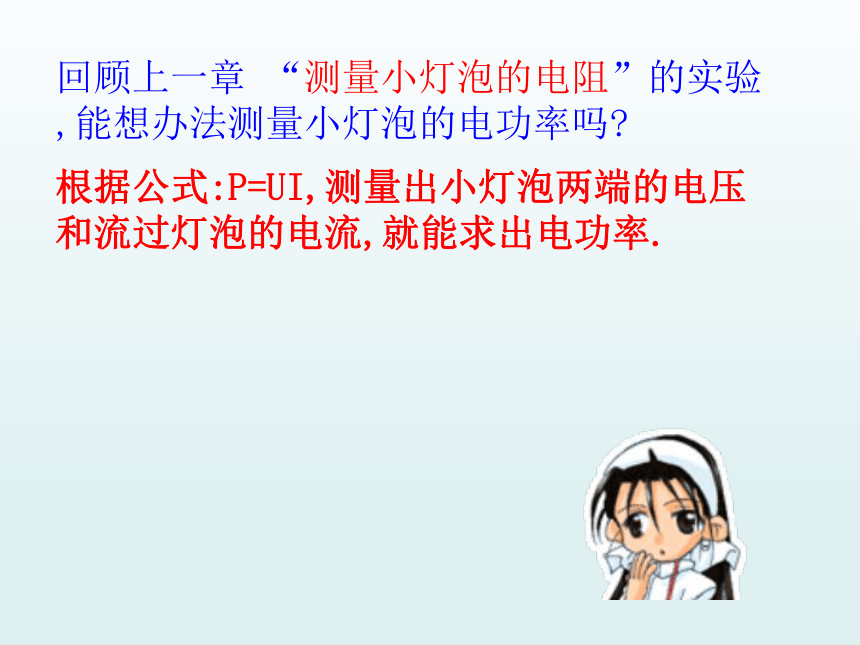

“测量小灯泡的电阻”的实验,能想办法测量小灯泡的电功率吗?
根据公式:P=UI,测量出小灯泡两端的电压和流过灯泡的电流,就能求出电功率.

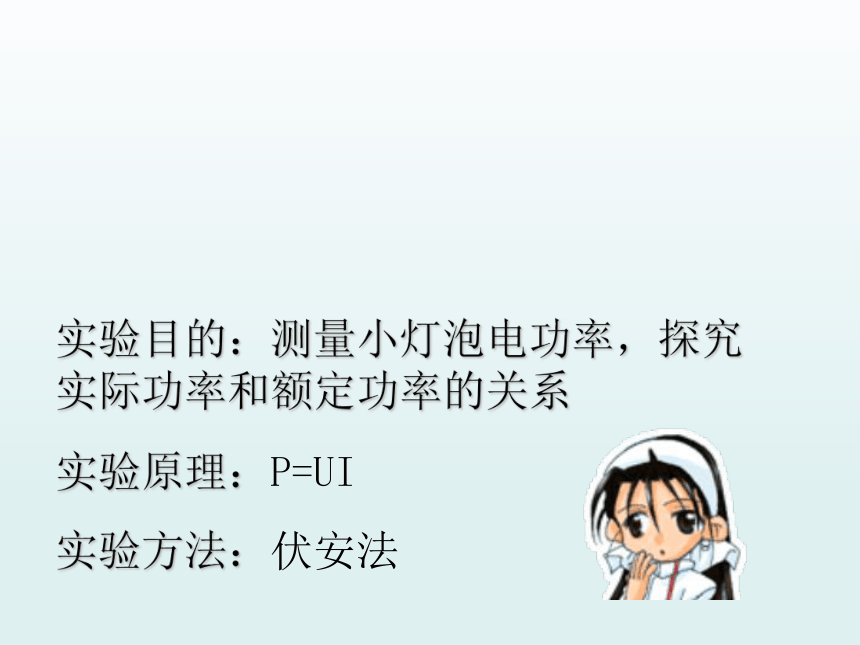

实验原理：P=UI
实验方法：伏安法
实验目的：测量小灯泡电功率，探究实际功率和额定功率的关系

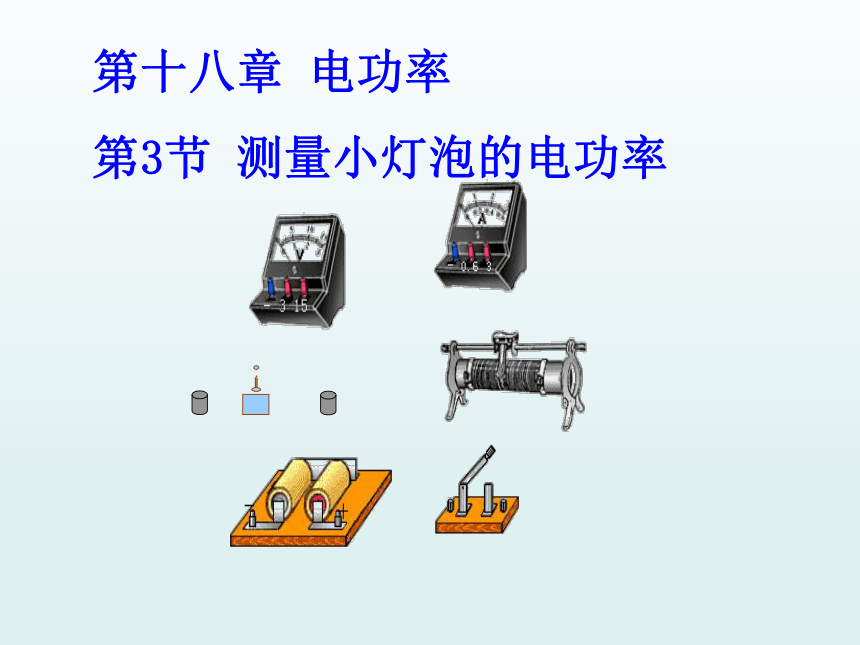

干电池、导线、开关、小灯泡、电压表、电流表、滑动变阻器。
为了能连续改变小灯泡两端的电压使其达到一定值和保护电路，要加入滑动变阻器。

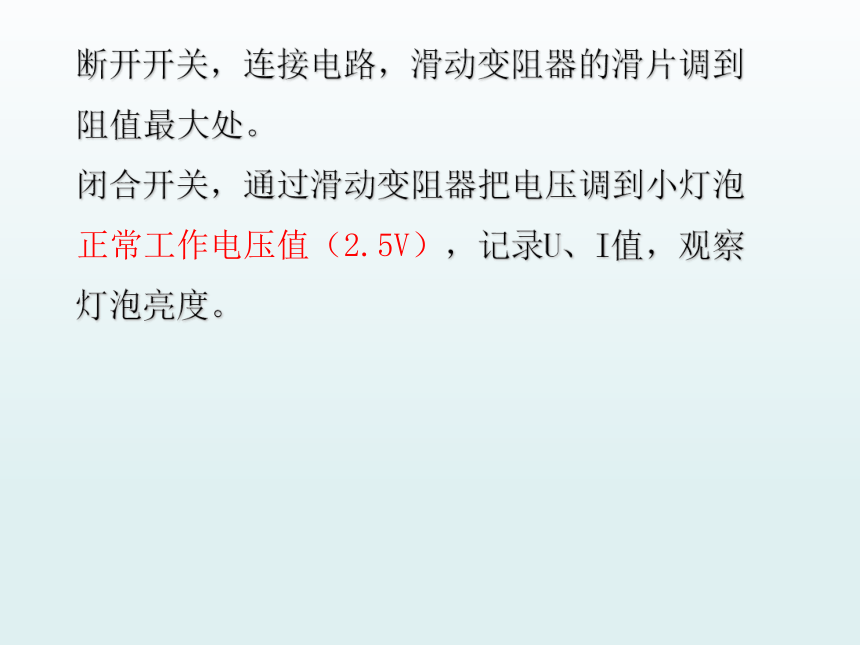

断开开关，连接电路，滑动变阻器的滑片调到阻值最大处。
闭合开关，通过滑动变阻器把电压调到小灯泡正常工作电压值（2.5V），记录U、I值，观察灯泡亮度。
使小灯泡两端电压约为额定电压的1.2倍，观察灯泡亮度，记录数据。
使小灯泡两端电压低于额定电压，观察灯泡亮度，记录数据。
小灯泡两端的电压
电压U/V
电流I/A
电功率P/w
小灯泡亮度
等于额定电压
2.5
高于额定电压
3.0
低于额定电压
2.0
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额；正常发光
当小灯泡U实>U额时，P实>P额；较亮
当小灯泡U实当小灯泡U实=U额时，P实=P额；正常发光
当小灯泡U实>U额时，P实>P额；较亮
当小灯泡U实小灯泡的亮度是由它的实际功率决定的，实际功率越大，小灯泡越亮。
缺表法测电功率
只有电压表：伏阻法：
Px=Ux
·
Ix=Ux
·
缺表法测电功率
只有电流表：安阻法：
Px=Ux
·
Ix=I0R0
·
Ix
