3.6 探究凸透镜成像规律 同步练习（含答案）

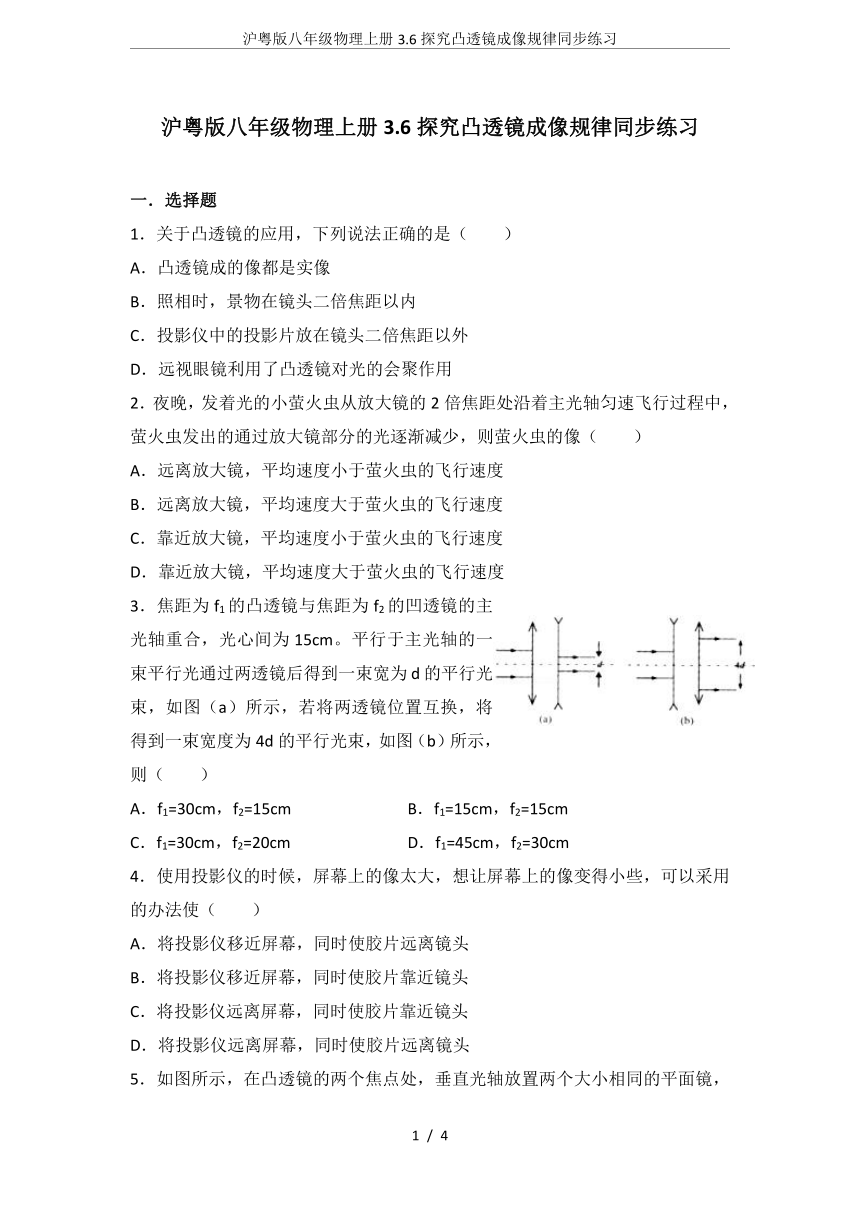

沪粤版八年级物理上册3.6探究凸透镜成像规律同步练习
沪粤版八年级物理上册3.6探究凸透镜成像规律同步练习
　
一．选择题
1．关于凸透镜的应用，下列说法正确的是（　　）
A．凸透镜成的像都是实像
B．照相时，景物在镜头二倍焦距以内
C．投影仪中的投影片放在镜头二倍焦距以外
D．远视眼镜利用了凸透镜对光的会聚作用
2．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（　　）
A．远离放大镜，平均速度小于萤火虫的飞行速度
B．远离放大镜，平均速度大于萤火虫的飞行速度
C．靠近放大镜，平均速度小于萤火虫的飞行速度
D．靠近放大镜，平均速度大于萤火虫的飞行速度
3．焦距为f1的凸透镜与焦距为f2的凹透镜的主光轴重合，光心间为15cm。平行于主光轴的一束平行光通过两透镜后得到一束宽为d的平行光束，如图（a）所示，若将两透镜位置互换，将得到一束宽度为4d的平行光束，如图（b）所示，则（　　）
A．f1=30cm，f2=15cm B．f1=15cm，f2=15cm
C．f1=30cm，f2=20cm D．f1=45cm，f2=30cm
4．使用投影仪的时候，屏幕上的像太大，想让屏幕上的像变得小些，可以采用的办法使（　　）
A．将投影仪移近屏幕，同时使胶片远离镜头
B．将投影仪移近屏幕，同时使胶片靠近镜头
C．将投影仪远离屏幕，同时使胶片靠近镜头
D．将投影仪远离屏幕，同时使胶片远离镜头
5．如图所示，在凸透镜的两个焦点处，垂直光轴放置两个大小相同的平面镜，镜面相对，每个平面镜都关于凸透镜的光轴上下对称，现在左侧平面镜的中心处挖去一个圆孔，在凸透镜左侧两倍焦距处一个点光源，则点光源在该光具组中所成的虚像个数为（　　）
A．一个 B．两个 C．无数个 D．一个也没有
　
二．填空题
6．很多机场和客站的进站通道采用了人脸识别系统（如图所示），识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码照片传递给设备识别。此系统的摄像机的镜头相当　 　透镜，它的焦距应小于　 　cm。
7．如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是：　 　。调整后烛焰能在光屏上成　 　立的实像，若想使像变大，应将蜡烛向　 　移。
8．如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光屏的中心大致在同一高度，撤去光屏，简要说明观察虚像方法　 　。
9．小明同学喜欢摄影。一天清晨，他用照相机对同一片树叶拍了两张清晰的照片，如图甲和乙所示。若小明拍摄这两张照片时相机镜头的焦距相同，那么拍摄　 　（选填“甲”或“乙”）照片时树叶与相机的距离大一些。树叶上露珠下面的叶脉看起来比较大，这是因为圆形的露珠相当于　 　。
10．如图是装有水的圆柱形玻璃杯。将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、　 　的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向　 　侧。
　
三．实验探究题
11．小明做“探究凸透镜成像规律”的实验。
（1）将凸透镜正 对太阳光，这样做是让太阳光与凸透镜的　 　平行，调节并移动透镜，让太阳光在白纸上会聚成 一个　 　的光斑，光斑的位置为焦点的位置，如图甲所示用刻度尺测出它到透镜中心的距离，透镜的焦距为　 　cm
（2）将一物体放在距透镜30cm时，移动光屏在屏上成　 　（例立/正 立）的实像，若要使屏上的像变大些，应将蜡烛　 　（靠近/远离）透镜。
（3）小明实验后发现，他和小华实验时的物距相同但像距不同，可能原因是：　 　。
　
四．计算题
12．如图所示，物体AB在凸透镜另一侧能成一个等大、倒立的实像，物距u=OB，像距v=OD，凸透镜的焦距为f．其中物距、像距和焦距之间的关系=+。
（1）请你结合数学知识证明凸透镜成等大实像的条件是u=2f；
（2）物理学中用像距和物距的比值来表示凸透镜的放大率，即m=，请你结合公式和投影仪成像时u和v的大小关系，说明投影仪成像时放大率m是大于1还是小于1。
　
参考答案
　
一．选择题
1．D。
2．C。
3．A。
4．A。
5．D。
　
二．填空题（共5小题）
6．凸；50。
7．光屏的高度；倒；右。
8．从光屏一侧透过凸透镜向左观察。
9．乙；放大镜。
10．放大；右。
　
三．实验探究题（共1小题）
11．（1）主光轴； 最亮、最小；10；（2）倒立；靠近；（3）①两只透镜的焦距不同； ②某次光屏上所成的像不是最清晰的像。
四．计算题（共1小题）
12．解：（1）在三角形AOB和COD中，AB=CD，∠AOB=∠COD；则OB=OD，即u=v；因为=+，化简得：u=2f；
（2）投影线能成放大的实像，v＞u，＞1，可得m＞1。
　
/
