2020年高考物理试卷分类汇编之10- 力学实验（含解析）

中小学教育资源及组卷应用平台
2020年高考试卷分类汇编之10---力学实验
1.2020年上海学业考试18．（10分）图（a）是“用DIS研究机械能守恒” 的实验装置。
（1）图（a）中定位挡片的作用是________。
（2）（多选）实验中测得C点机械能明显偏大的原因可能是（ ）
（A）光电门放在C点偏下位置
（B）摆锤释放前，摆线处于松弛状态
（C）摆锤在运动中受到空气阻力的影响
（D）摆锤释放时，摆锤释放器在A位置上方
（3）在验证了摆锤运动过程机械能守恒后，某同学测量了摆锤下摆过程中各位置的动能EK，以及相应的摆线与竖直方向的夹角，得到图（b）的EK- 图线。以最低点D为零势能点，由图线可得＝32时摆锤的重力势能为__________J；若摆锤质量为0.0075kg，则此摆的摆长为__________m（摆长精确到小数点后两位）。
答案：（1）定性研究在摆长改变时机械能是否守恒，（2）A、D，（3）0.0045J，0.41m，
解析：（1）定位挡片的作用是定性研究在摆长改变时机械能是否守恒，
（2）光电门放在C点偏下位置，则通过光电门时的速度大于通过C点的速度，使得测得C点机械能明显偏大，选项A正确；摆锤释放前，摆线处于松弛状态，表明摆锤处于A位置下方，由于高度减小，则动能减小，机械能减小，选项B错误； 摆锤在运动中受到空气阻力的影响，则由于克服空气阻力做功，使得机械能减小，选项C错误；摆锤释放时，摆锤释放器在A位置上方，由于高度增大，重力势能增大，使得通过C点机械能明显偏大，选项D正确；故选AD。
2.2020年北京学业考试11．某同学利用图甲所示装置研究摩擦力的变化情况。实验台上固定一个力传感器，传感器用棉线拉住物块，物块放置在粗糙的长木板上。水平向左拉木板，传感器记录的图像如图乙所示。下列说法正确的是
A．实验中必须让木板保持匀速运动
B．图乙中曲线就是摩擦力随时间的变化曲线
C．最大静摩擦力与滑动摩擦力之比约为10:7
D．只用图乙中数据可得出物块与木板间的动摩擦因数
答案∶C

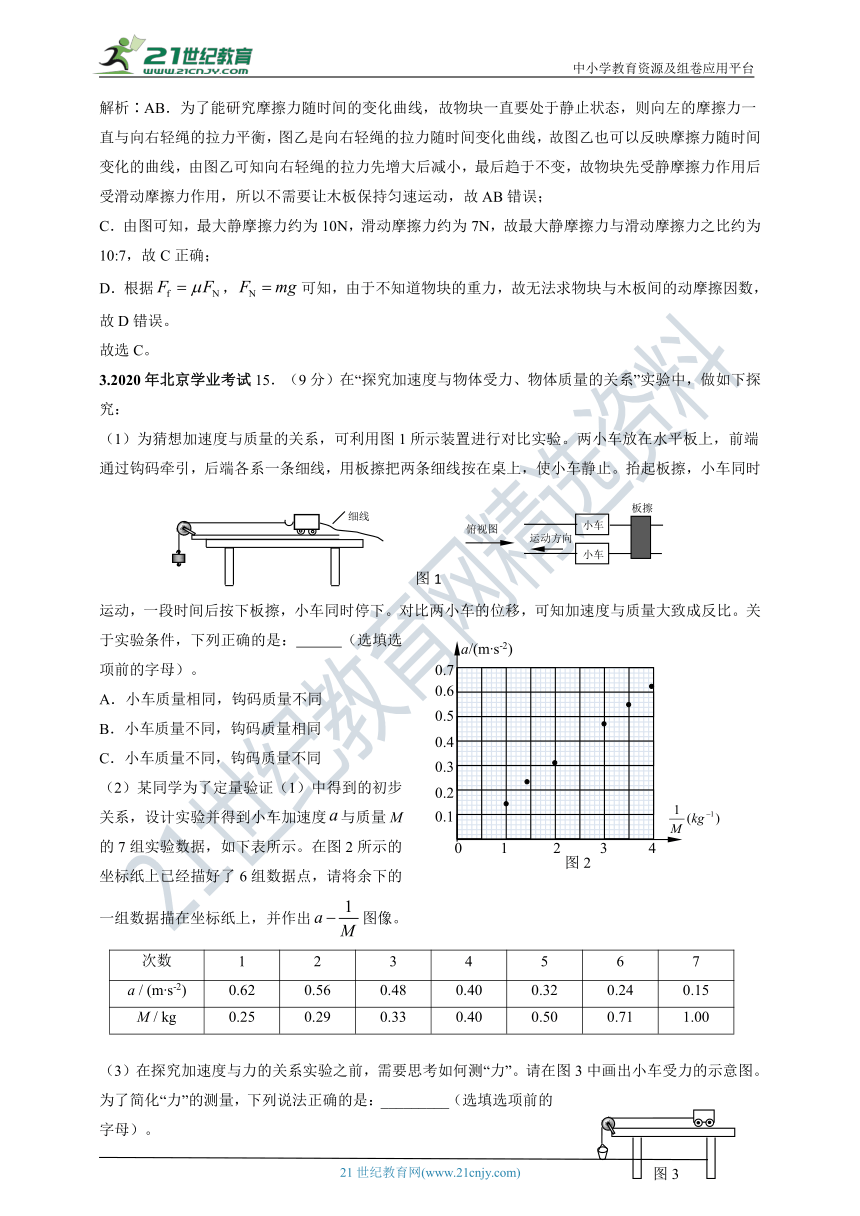

解析∶AB．为了能研究摩擦力随时间的变化曲线，故物块一直要处于静止状态，则向左的摩擦力一直与向右轻绳的拉力平衡，图乙是向右轻绳的拉力随时间变化曲线，故图乙也可以反映摩擦力随时间变化的曲线，由图乙可知向右轻绳的拉力先增大后减小，最后趋于不变，故物块先受静摩擦力作用后受滑动摩擦力作用，所以不需要让木板保持匀速运动，故AB错误；
C．由图可知，最大静摩擦力约为10N，滑动摩擦力约为7N，故最大静摩擦力与滑动摩擦力之比约为10:7，故C正确；
D．根据，可知，由于不知道物块的重力，故无法求物块与木板间的动摩擦因数，故D错误。
故选C。
3.2020年北京学业考试15．（9分）在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：
（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是： （选填选项前的字母）。
A．小车质量相同，钩码质量不同
B．小车质量不同，钩码质量相同
C．小车质量不同，钩码质量不同
（2）某同学为了定量验证（1）中得到的初步关系，设计实验并得到小车加速度与质量M的7组实验数据，如下表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出图像。
次数 1 2 3 4 5 6 7
a / (m?s-2) 0.62 0.56 0.48 0.40 0.32 0.24 0.15
M / kg 0.25 0.29 0.33 0.40 0.50 0.71 1.00
（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：_________（选填选项前的字母）。
A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力
D．让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力

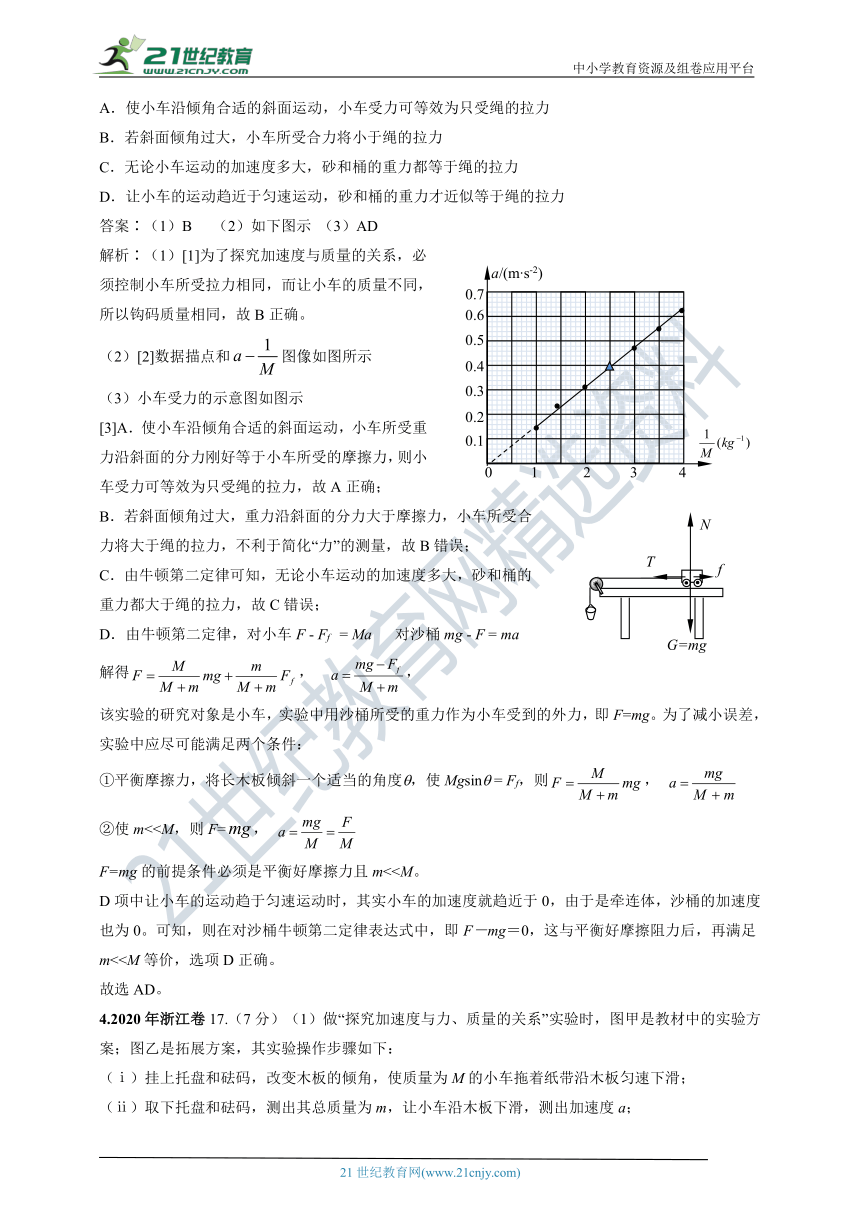

答案∶（1）B （2）如下图示 （3）AD
解析∶（1）[1]为了探究加速度与质量的关系，必须控制小车所受拉力相同，而让小车的质量不同，所以钩码质量相同，故B正确。
（2）[2]数据描点和图像如图所示
（3）小车受力的示意图如图示
[3]A．使小车沿倾角合适的斜面运动，小车所受重力沿斜面的分力刚好等于小车所受的摩擦力，则小车受力可等效为只受绳的拉力，故A正确；
B．若斜面倾角过大，重力沿斜面的分力大于摩擦力，小车所受合力将大于绳的拉力，不利于简化“力”的测量，故B错误；
C．由牛顿第二定律可知，无论小车运动的加速度多大，砂和桶的重力都大于绳的拉力，故C错误；
D．由牛顿第二定律，对小车F - Ff = Ma 对沙桶mg - F = ma
解得， ，
该实验的研究对象是小车，实验中用沙桶所受的重力作为小车受到的外力，即F=mg。为了减小误差，实验中应尽可能满足两个条件：
①平衡摩擦力，将长木板倾斜一个适当的角度，使Mgsin = Ff，则，
②使m<F=mg的前提条件必须是平衡好摩擦力且m<D项中让小车的运动趋于匀速运动时，其实小车的加速度就趋近于0，由于是牵连体，沙桶的加速度也为0。可知，则在对沙桶牛顿第二定律表达式中，即F－mg＝0，这与平衡好摩擦阻力后，再满足m<故选AD。
4.2020年浙江卷17.（7分）（1）做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；

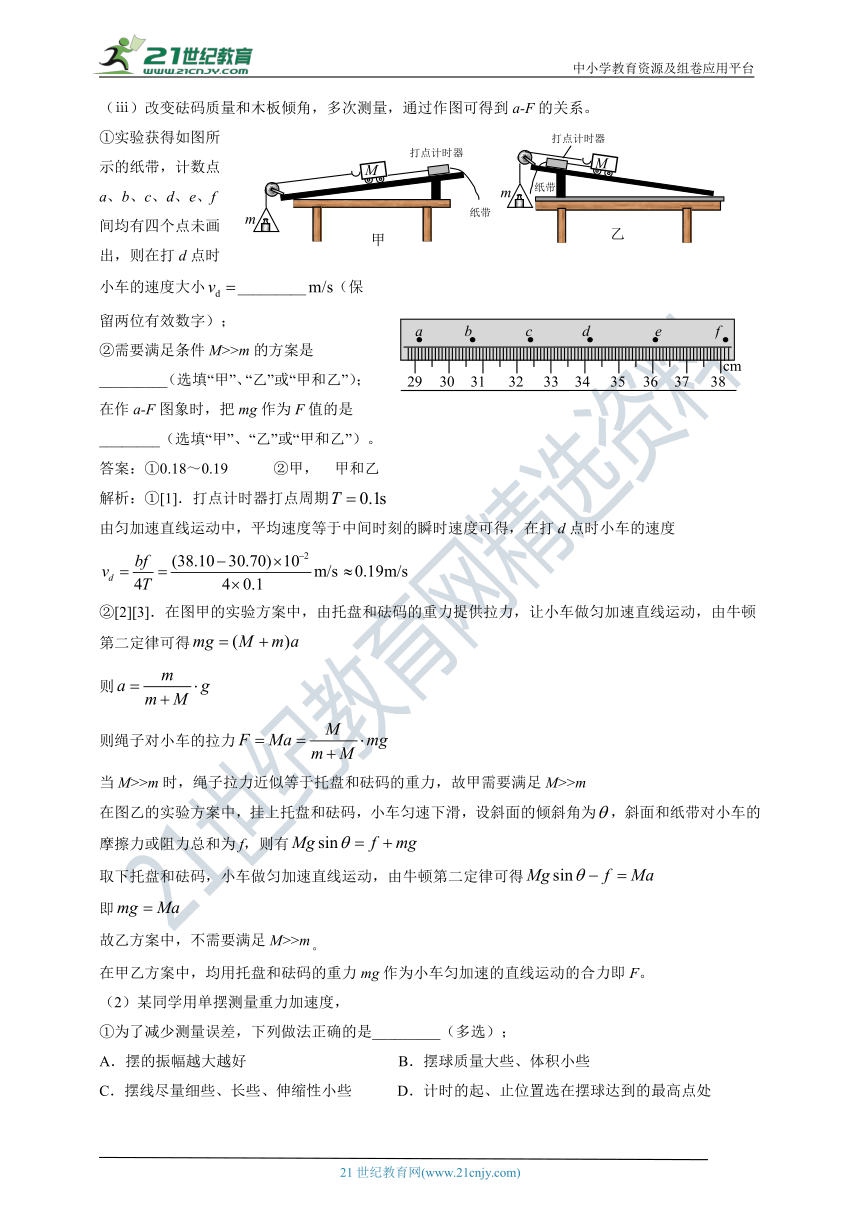

（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到a-F的关系。
①实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小_________（保留两位有效数字）；
②需要满足条件M>>m的方案是_________（选填“甲”、“乙”或“甲和乙”）；在作a-F图象时，把mg作为F值的是________（选填“甲”、“乙”或“甲和乙”）。
答案：①0.18～0.19 ②甲， 甲和乙
解析：①[1]．打点计时器打点周期
由匀加速直线运动中，平均速度等于中间时刻的瞬时速度可得，在打d点时小车的速度
②[2][3]．在图甲的实验方案中，由托盘和砝码的重力提供拉力，让小车做匀加速直线运动，由牛顿第二定律可得
则
则绳子对小车的拉力
当M>>m时，绳子拉力近似等于托盘和砝码的重力，故甲需要满足M>>m
在图乙的实验方案中，挂上托盘和砝码，小车匀速下滑，设斜面的倾斜角为，斜面和纸带对小车的摩擦力或阻力总和为f，则有
取下托盘和砝码，小车做匀加速直线运动，由牛顿第二定律可得
即
故乙方案中，不需要满足M>>m
在甲乙方案中，均用托盘和砝码的重力mg作为小车匀加速的直线运动的合力即F。
（2）某同学用单摆测量重力加速度，
①为了减少测量误差，下列做法正确的是_________（多选）；
A．摆的振幅越大越好 B．摆球质量大些、体积小些
C．摆线尽量细些、长些、伸缩性小些 D．计时的起、止位置选在摆球达到的最高点处
②改变摆长，多次测量，得到周期平方与摆长的关系图象如图所示，所得结果与当地重力加速度值相符，但发现其延长线没有过原点，其原因可能是_________。
A．测周期时多数了一个周期
B．测周期时少数了一个周期
C．测摆长时直接将摆线的长度作为摆长
D．测摆长时将摆线的长度加上摆球的直径作为摆长
答案：①B C ②C
解析：①[1]．A．单摆在摆角很小的情况下才做简谐运动，单摆的摆角不能太大，一般不能超过5°，否则单摆将不做简谐振动，故A做法错误；
B．实验尽量选择质量大的、体积小的小球，减小空气阻力，减小实验误差，故B做法正确；
C．为了减小实验误差，摆线应轻且不易伸长的细线，实验选择细一些的、长度适当、伸缩性小的绳子，故C做法正确；
D．物体在平衡位置（最低点）速度最大，计时更准确，故D做法错误。
②[2]．单摆的周期，即
但是实验所得没过原点，测得重力加速度与当地结果相符，则斜率仍为；
则，故实验可能是测量时直接将摆线的长度作为摆长了。
5.2020年天津学业考试9．（12分）
（1）某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面
②实验小组每次将木板向远离桌子的方向移动0.2m，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为15.0cm、25.0cm、35.0cm，示意如图2。重力加速度g=10m/s2，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
答案：①AB ②2 ③方便将木板调整到竖直平面
解析：①[1]A．实验过程中要保证钢球水平抛出，所以要保持桌面水平，故A正确；
B．为保证钢球抛出时速度相同，每次应使钢球从同一位置静止释放，故B正确；
CD．实验只要每次钢球抛出时速度相同即可，斜面底边ab与桌面是否重合和钢球与斜面间的摩擦力大小对于每次抛出的速度无影响，故C错误，D错误。
故选AB
②[2] 每次将木板向远离桌子的方向移动0.2m，则在白纸上记录钢球的相邻两个落点的时间间隔相等，刚球抛出后在竖直方向做自由落体运动，根据△x=gT2可知相邻两点的时间间隔为
刚球在水平方向上做匀速直线运动，所以小球初速度为
③[3]悬挂铅垂线的目的是方便调整木板保持在竖直平面上。
6.2020年山东学业考试13.2020年5月，我国进行了珠穆朗玛峰的高度测量，其中一种方法是通过使用重力仪测量重力加速度，进而间接测量海拔高度。某同学受此启发就地取材设计了如下实验，测量当地重力加速度的大小。实验步骤如下：
（i）如图甲所示，选择合适高度的垫块，使木板的倾角为53°，在其上表面固定一与小物块下滑路径平行的刻度尺（图中未画出）。
（ii）调整手机使其摄像头正对木板表面，开启视频录像功能。将小物块从木板顶端释放，用手机记录下小物块沿木板向下做加速直线运动的情况。然后通过录像的回放，选择小物块运动路径上合适的一点作为测量参考点，得到小物块相对于该点的运动距离L与运动时间t的数据。
（iii）该同学选取部分实验数据，画出了-t图像，利用图像数据得到小物块下滑的加速度大小为5.6 m/s2。
（iv）再次调节垫块，改变木板的倾角，重复实验。
回答以下问题：
(1)当木板的倾角为37°时，所绘图像如图乙所示。由图像可得，物块过测量参考点时速度的大小为_____m/s；选取图线上位于坐标纸网格交叉点上的A、B两点，利用A、B两点数据得到小物块下滑加速度的大小为_____m/s2。（结果均保留2位有效数字）
(2)根据上述数据，进一步分析得到当地的重力加速度大小为_____ m/s2。（结果保留2位有效数字，sin37°= 0.60，cos37°=0.80）
【答案】 (1). 0.32或0.33 (2). 3.1 9.4
【解析】 (1)根据可得
则由-t图像的截距等于2v0，可得 ，则v0=0.33m/s
-t图像的斜率等于a ，
(2)由牛顿第二定律可知
即
由题给数据知θ=53°时 a=5.6m/s2，即
当θ=37°时a=3.0m/s2，即
联立解得g=9.4m/s2
7.2020年理综新课标Ⅰ卷10.某同学用如图所示的实验装置验证动量定理，所用器材包括：气垫导轨、滑块（上方安装有宽度为d的遮光片）、两个与计算机相连接的光电门、砝码盘和砝码等。
实验步骤如下：
（1）开动气泵，调节气垫导轨，轻推滑块，当滑块上的遮光片经过两个光电门的遮光时间________时，可认为气垫导轨水平；
（2）用天平测砝码与砝码盘的总质量m1、滑块（含遮光片）的质量m2；
（3）用细线跨过轻质定滑轮将滑块与砝码盘连接，并让细线水平拉动滑块；
（4）令滑块在砝码和砝码盘的拉动下从左边开始运动，和计算机连接的光电门能测量出遮光片经过A、B两处的光电门的遮光时间Δt1、Δt2及遮光片从A运动到B所用的时间t12；
（5）在遮光片随滑块从A运动到B的过程中，如果将砝码和砝码盘所受重力视为滑块所受拉力，拉力冲量的大小I=________，滑块动量改变量的大小Δp=________；（用题中给出的物理量及重力加速度g表示）
（6）某次测量得到的一组数据为：d=1.000 cm，m1=1.5010-2 kg，m2=0.400 kg，△t1=3.90010-2 s，Δt2=1.27010-2 s，t12=1.50 s，取g=9.80 m/s2。计算可得I=________N·s，Δp=____ kg·m·s-1；（结果均保留3位有效数字）
（7）定义，本次实验δ=________%（保留1位有效数字）。
【答案】 [1] 大约相等 [2] m1gt12 [3]
[4] 0.221 [5] 0.212 [6] 4
【解析】（1）[1]当经过A,B两个光电门时间相等时，速度相等，此时由于阻力很小，可以认为导轨是水平的。
（5）[2]由I=Ft，知
[3] 由知
（6） [4]代入数值得冲量
[5]动量改变量
（7）[6]
8.2020年理综新课标Ⅱ卷22．（5分）一细绳跨过悬挂的定滑轮，两端分别系有小球A和B，如图所示。一实验小组用此装置测量小球B运动的加速度。令两小球静止，细绳拉紧，然后释放小球，测得小球B释放时的高度h0＝0.590m，下降一段距离后的高度h＝0.100m；由h0下降至h所用的时间T＝0.730s。由此求得小球B加速度的大小为a＝　 　m/s2（保留3位有效数字）。从实验室提供的数据得知，小球A、B的质量分别为100.0g和150.0g，当地重力加速度大小为g＝9.80m/s2．根据牛顿第二定律计算可得小球B加速度的大小为a' ＝　 　m/s2 （保留3位有效数字）。可以看出，a' 与a有明显差异，除实验中的偶然误差外，写出一条可能产生这一结果的原因：　 　。
答案：1.84； 1.96； 滑轮的轴不光滑或滑轮有质量。
解析：小球B做的是初速度为零的匀加速直线运动，则有：
得：
把A、B球看成一个整体，由牛顿第二定律可得：
则有：
本来a和a' 大小应该相等，但是因为滑轮的质量以及滑轮与轴之间的摩擦都不可忽略，所以a和a' 具有明显的差异。
9.2020年理综新课标Ⅲ卷22．（6分）某同学利用图（a）所示装置验证动能定理。调整木板的倾角平衡摩擦阻力后，挂上钩码，钩码下落，带动小车运动并打出纸带。某次实验得到的纸带及相关数据如图（b）所示。已知打出图（b）中相邻两点的时间间隔为0.02s，从图（b）给出的数据中可以得到，打出B点时小车的速度大小vB＝　 　m/s，打出P点时小车的速度大小vP＝　 　m/s。（结果均保留2位小数）若要验证动能定理，除了需测量钩码的质量和小车的质量外，还需要从图（b）给出的数据中求得的物理量为　 　。
答案：0.36，1.80，B、P之间的距离
解析：根据匀变速直线运动中中间时刻的瞬时速度等于这段时间内的平均速度可得B点和P点的速度分别为
若要验证动能定理，必须知道在拉力作用下小车通过B点和P点的距离。
10.2020年物理江苏卷11.疫情期间“停课不停学”，小明同学在家自主开展实验探究。用手机拍摄物体自由下落的视频，得到分帧图片，利用图片中小球的位置来测量当地的重力加速度，实验装置如题图1所示。
(1)家中有乒乓球、小塑料球和小钢球，其中最适合用作实验中下落物体的是_____。
(2)下列主要操作步骤的正确顺序是_____。（填写各步骤前的序号）
①把刻度尺竖直固定在墙上
②捏住小球，从刻度尺旁静止释放
③手机固定在三角架上，调整好手机镜头的位置
④打开手机摄像功能，开始摄像
(3)停止摄像，从视频中截取三帧图片，图片中的小球和刻度如题图2所示。已知所截取的图片相邻两帧之间的时间间隔为，刻度尺的分度值是1mm，由此测得重力加速度为_____m/s2。
(4)在某次实验中，小明释放小球时手稍有晃动，视频显示小球下落时偏离了竖直方向。从该视频中截取图片，_____（选填“仍能”或“不能”）用(3)问中的方法测出重力加速度。
【答案】 (1). 小钢球 (2). ①③④② (3). 9.61（9.5~9.7） (4). 仍能
【解析】 (1)要测量当地重力加速度需要尽量减小空气阻力的影响，所以密度大体积小的小钢球最适合；
(2)要完成实验首先应该将刻度尺竖直固定在墙上，安装好三脚架，调整好手机摄像头的位置；因为下落时间很短，所以一定要先打开摄像头开始摄像，然后在将小球从刻度尺旁静止释放，故顺序为①③④②；
(3)由三张图片读出小球所在位置的刻度分别为2.50cm，26.50cm，77.20cm；小球做自由落体运动，根据可得
(4)因为就算小球偏离了竖直方向，但是小球在竖直方向上的运动依然是自由落体运动，对实验结果无影响，故仍能用前面的方法测量出重力加速度。
