人教版数学四年级上册5.2《画垂线》课件（15张ppt）

(共15张PPT)
平行四边形和梯形
5
人教版·四年级上册
第2课时 画垂线
　　 (1) 　 (2) 　(3) (4)
(5)　　　　　　　 (6) 　　　　　 (7) 　　　　　 　　

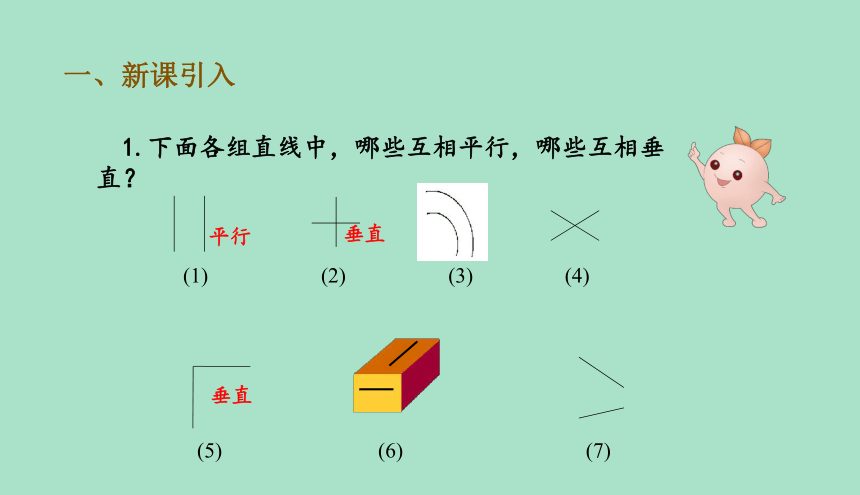

1.下面各组直线中，哪些互相平行，哪些互相垂直？
平行
垂直
垂直
一、新课引入
一、新课引入
2.你能画出互相垂直的两条直线吗？试试看。

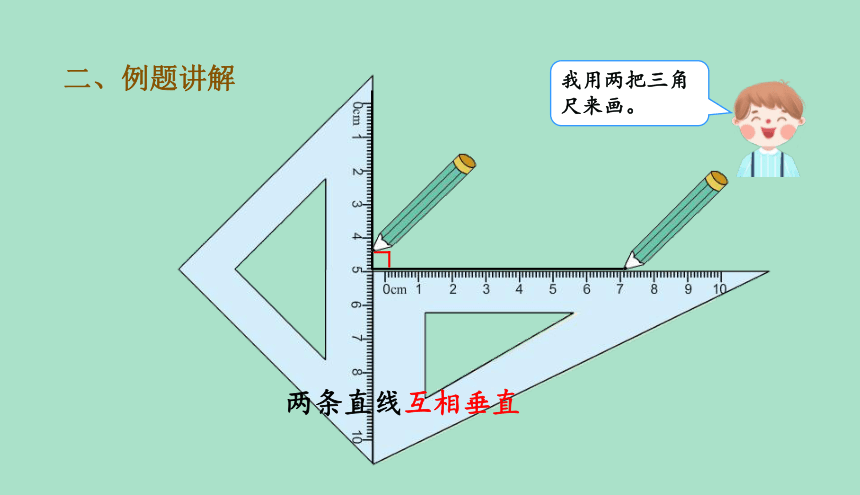

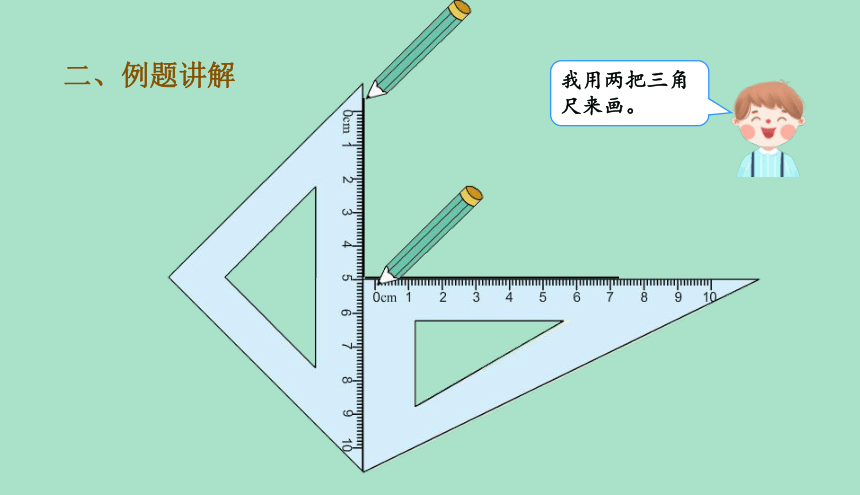

我用两把三角尺来画。
二、例题讲解
二、例题讲解
两条直线互相垂直
我用两把三角尺来画。
二、例题讲解

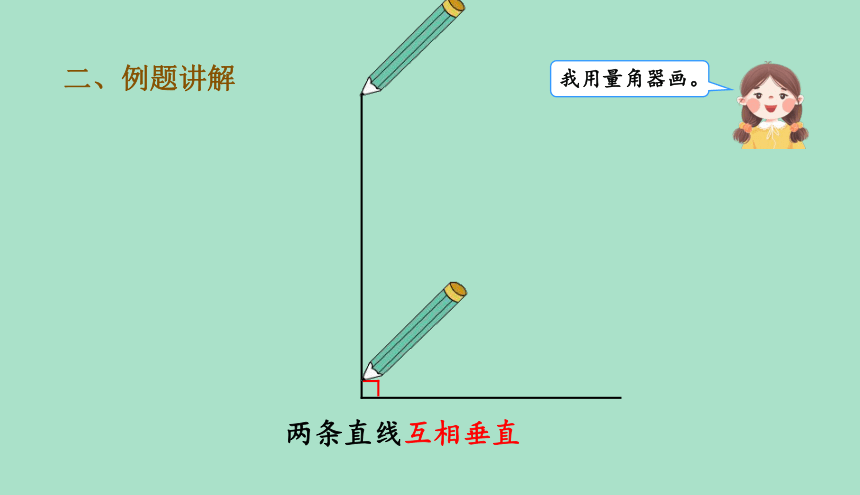

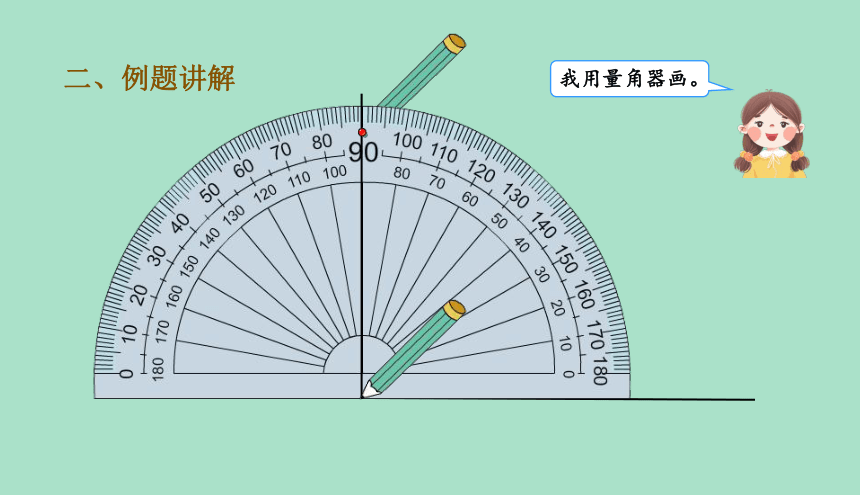

我用量角器画。
我用量角器画。
二、例题讲解
两条直线互相垂直
1.过直线上一点画垂线。
二、例题讲解
也可以用一把三角尺来画。
1.过直线上一点画垂线。
二、例题讲解
你能说出过直线上一点，用三角尺画垂线的步骤吗？
(1)把三角尺的一条直角边与直线重合。
(2)平移三角尺，使三角尺直角的顶点与直线上的点重合。
(3)沿着另外一条直角边画出一条直线。
(4)标上垂直符号。
2.过直线外一点画垂线。
过直线外一点画已知直线的垂线，用三角尺应该怎样画呢？
二、例题讲解
2.过直线外一点画垂线。
二、例题讲解
(1)把三角尺的一条直角边与直线重合。
(2)平移三角尺，使三角尺的另一条直角边与点重合。
(3)沿着另外一条直角边画出一条直线。
(4)标上垂直符号。
说说你的步骤？
1.你能分别过下面的点，画出相应直线的垂线吗？
三、新知运用
你有什么发现吗？
过直线上一点画已知直线的垂线，只能画( )条。
过直线外一点画已知直线的垂线，也只能画( )条。
1
1
三、新知运用
2.过点A、点B、点C分别画已知直线的垂线。
A
B
C
我们发现：这三条直线互相平行。
边线重合
平移到点
画线标号
四、课堂小结
如何画垂线呢？
1.用两把三角尺
2.用量角器
3.用一把三角尺
五、课后作业
完成课本“练习十”第62页第9题。
