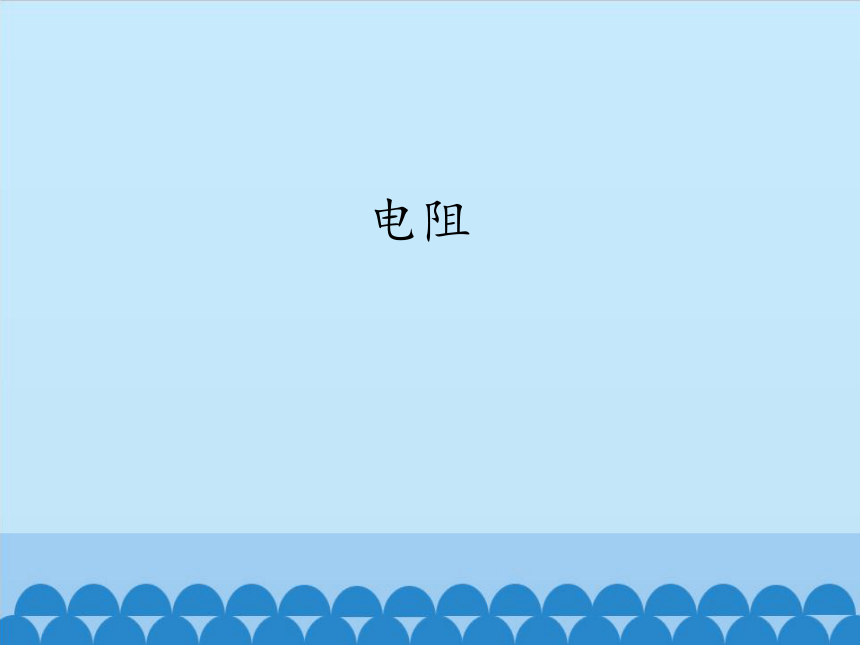

电阻
观察与思考

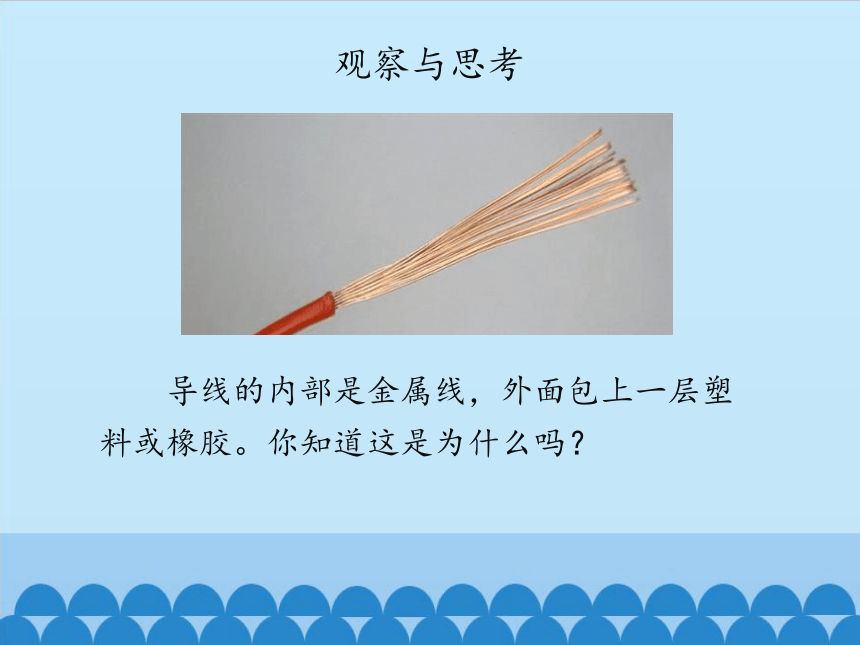

导线的内部是金属线，外面包上一层塑料或橡胶。你知道这是为什么吗？

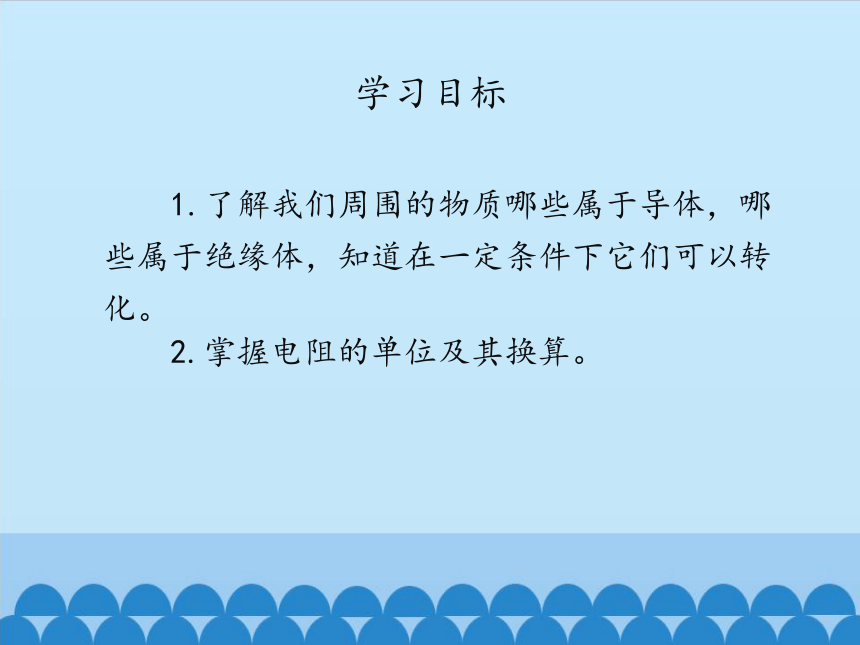

学习目标
1.了解我们周围的物质哪些属于导体，哪些属于绝缘体，知道在一定条件下它们可以转化。
2.掌握电阻的单位及其换算。

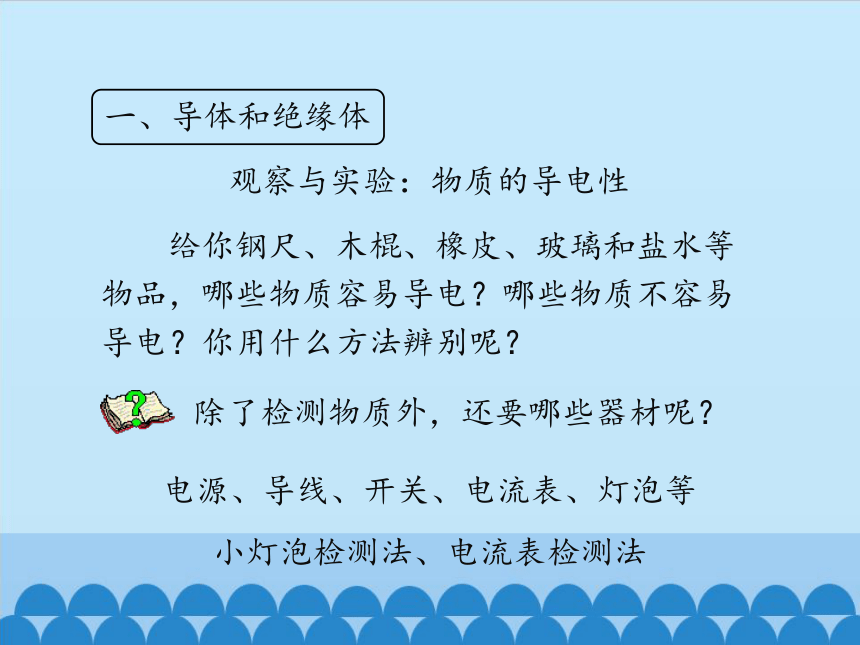

给你钢尺、木棍、橡皮、玻璃和盐水等物品，哪些物质容易导电？哪些物质不容易导电？你用什么方法辨别呢？
除了检测物质外，还要哪些器材呢？
电源、导线、开关、电流表、灯泡等
小灯泡检测法、电流表检测法

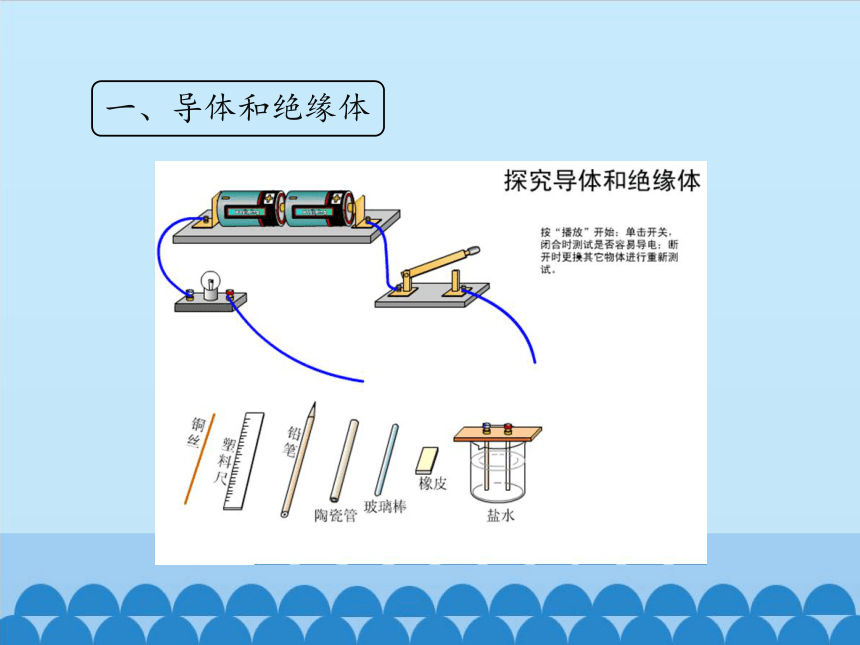

观察与实验：物质的导电性
一、导体和绝缘体
一、导体和绝缘体

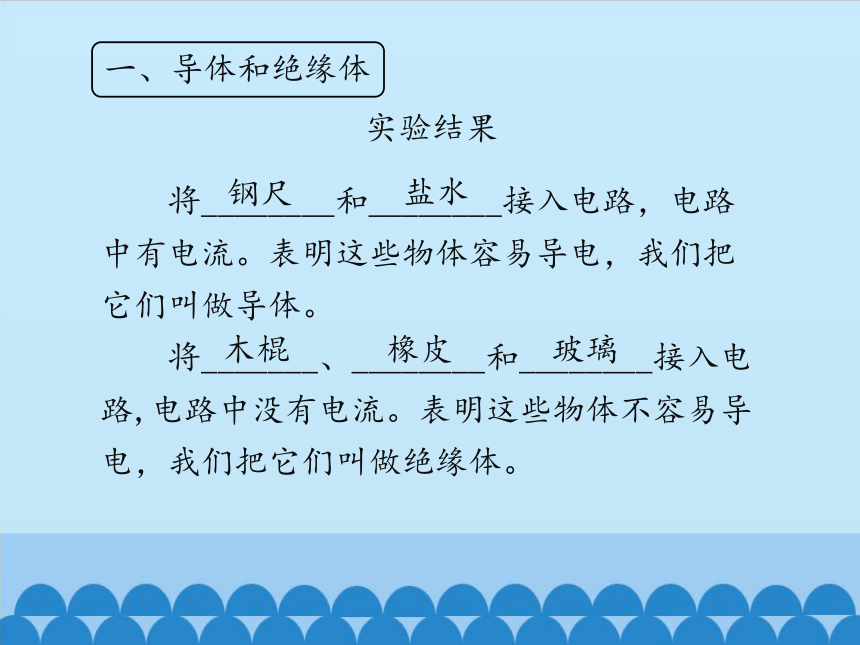

实验结果
将________和________接入电路，电路中有电流。表明这些物体容易导电，我们把它们叫做导体。
将_______、________和________接入电路,电路中没有电流。表明这些物体不容易导电，我们把它们叫做绝缘体。
钢尺
盐水
木棍
橡皮
玻璃
一、导体和绝缘体
交流讨论

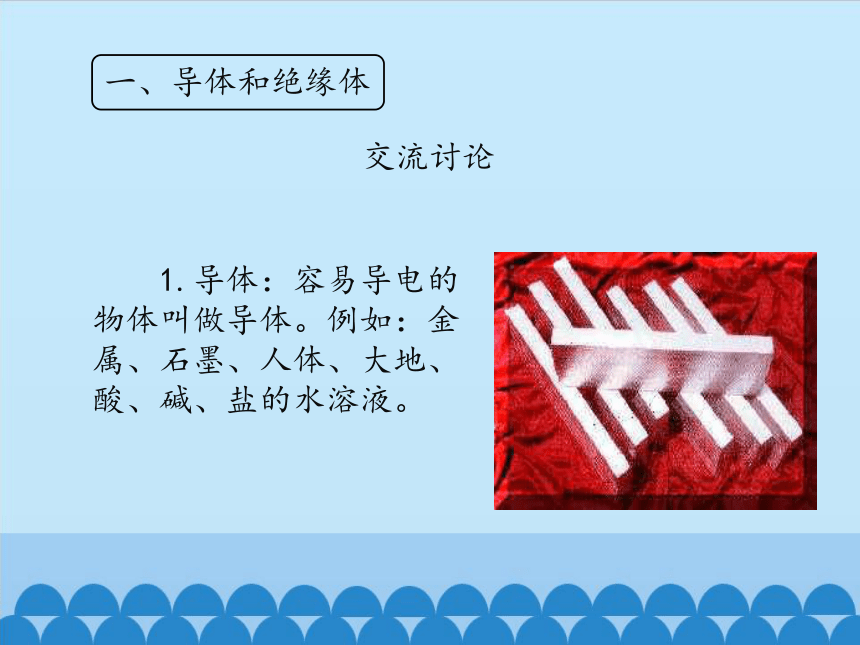

1.导体：容易导电的物体叫做导体。例如：金属、石墨、人体、大地、酸、碱、盐的水溶液。
一、导体和绝缘体

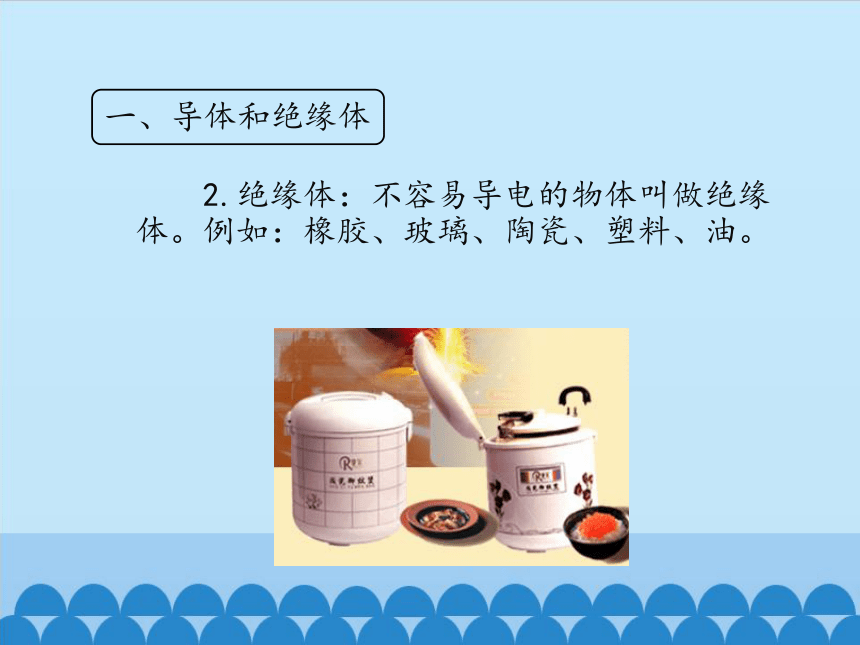

2.绝缘体：不容易导电的物体叫做绝缘体。例如：橡胶、玻璃、陶瓷、塑料、油。
一、导体和绝缘体

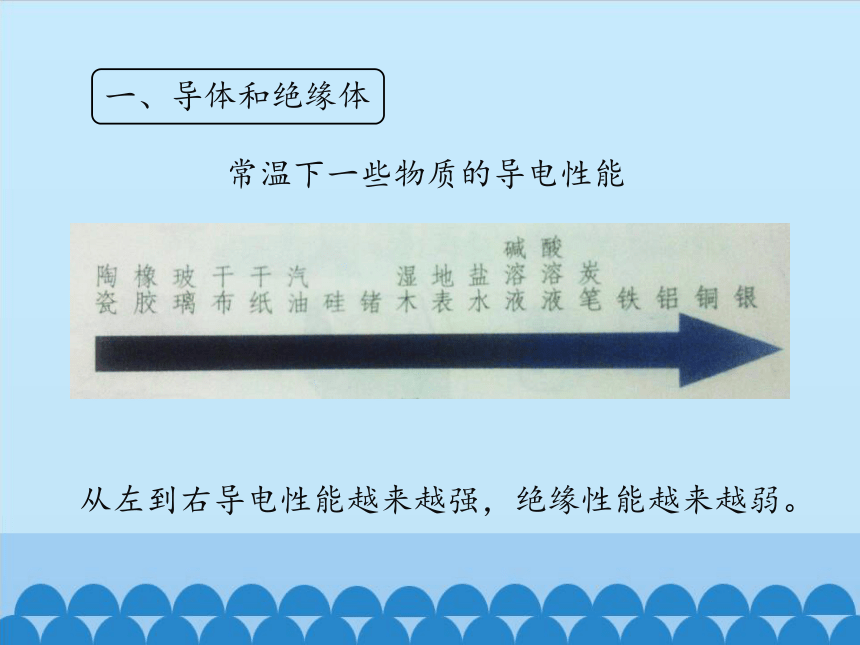

常温下一些物质的导电性能
从左到右导电性能越来越强，绝缘性能越来越弱。
一、导体和绝缘体
科学窗
1.导体容易导电的原因：
导体中有大量的能够自由移动的电荷。
物质的构成知识：
物质 　分子 原子 　
原子核
电子（高速运动）
一、导体和绝缘体
2.绝缘体中，电荷几乎都被束缚在原子的范围内而不能自由移动，自由电荷很少，因此也就不容易导电。
一、导体和绝缘体
常用的电工用品
哪些是导体，哪些是绝缘体？
一、导体和绝缘体
刚才的实验中，在电压相同的情况下，电路接入不同的导体时，电流表的读数一样吗？
. A
. B
A
思考
二、电阻
（1）意义：电阻是表示导体对电流阻碍作用大小的物理量，用符号R表示。电阻是导体本身的一种性质。
（2）单位：欧姆 简称欧，用符号Ω表示。
1kΩ=1000Ω
1MΩ＝103kΩ=106Ω
（3）在电路中的符号是
二、电阻
电阻器
二、电阻
常见的电阻值
人的双手间（干燥）
1000~5000
人的双手间（潮湿）
200~800
照明灯泡（工作时）
100~2000
实验用小灯泡
5~50
实验室用的导线
0.01~0.1
二、电阻
几种长1m、横截面积1mm2的金属导线在20 ℃时的电阻值R/Ω。
银导线
0.016
铜导线
0.017
铝导线
0.027
钨导线
0.052
铁导线
0.096
锰铜合金导线
0.017
镍铬合金导线
0.027
二、电阻
半导体：导电能力介于导体和绝缘体之间的一类物质叫半导体。
常见的半导体材料是锗、硅、砷化镓，
主要应用于电子工业。
科学世界：半导体
不同物质的导电性能
物质的导电性能
导体
容易导电
绝缘体
不容易导电
半导体
没有绝
对界限
电阻
导体容易导电的原因------导体中有大量的能够自由移动的电荷
概念
单位及换算
物理意义
电阻器及符号
本课小结
随堂练习
1.通常情况下，下列物体中属于导体的是（ ）
A.玻璃棒 B.自行车轮胎
C.塑料绳 D.铜线
2.生活中家庭电路中的导线为什么包裹塑料或橡胶？
－为了导线腐蚀、防止触电事故的发生
3.纯净水不导电而普通的水却导电的原因是什么？
－普通水中溶有大量其它的物质
D
