2020浙教版科学暑期培优第13讲：动态电路和故障电路的分析
文档属性
| 名称 | 2020浙教版科学暑期培优第13讲：动态电路和故障电路的分析 |  | |
| 格式 | doc | ||
| 文件大小 | 1018.3KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 浙教版 | ||
| 科目 | 科学 | ||
| 更新时间 | 2020-07-31 21:36:34 | ||
图片预览
文档简介

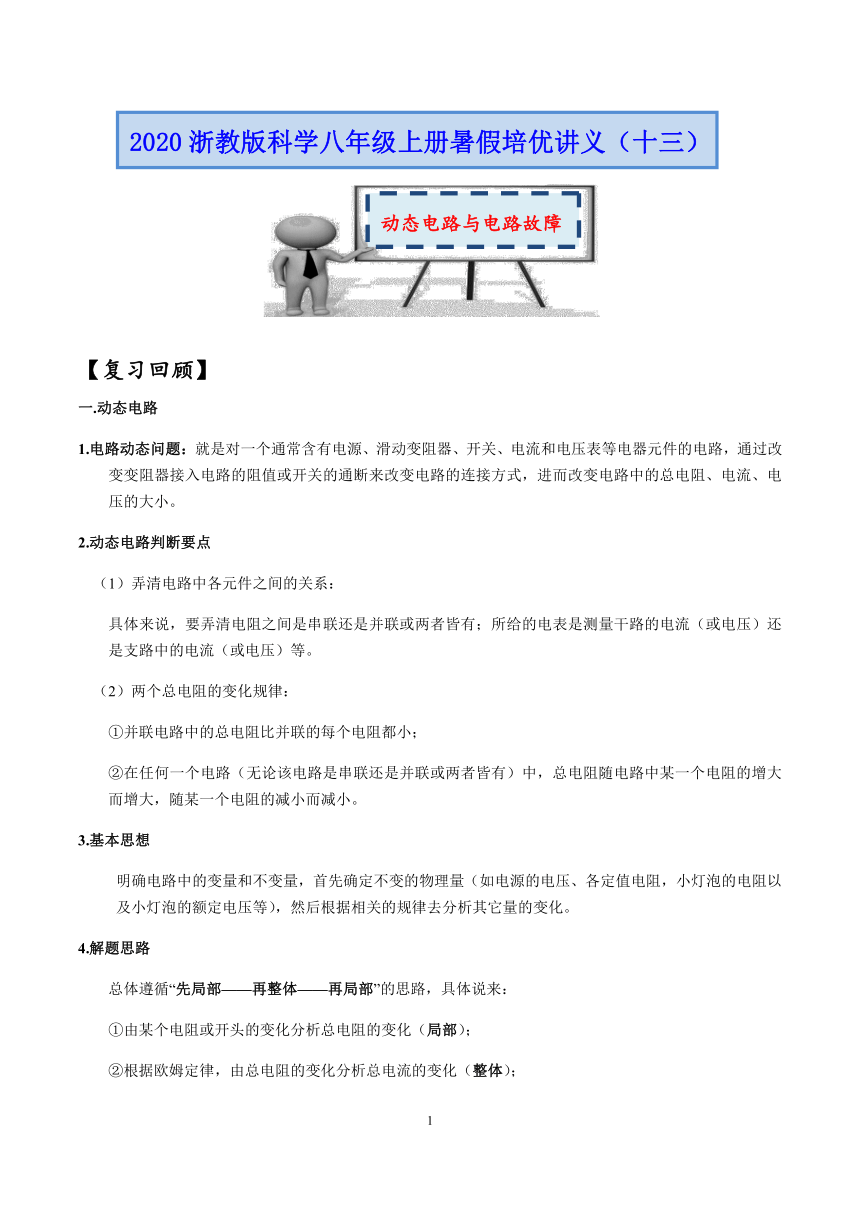

【复习回顾】
一.动态电路
1.电路动态问题：就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。
2.动态电路判断要点
（1）弄清电路中各元件之间的关系：
具体来说，要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。
（2）两个总电阻的变化规律：
①并联电路中的总电阻比并联的每个电阻都小；
②在任何一个电路（无论该电路是串联还是并联或两者皆有）中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。
3.基本思想
明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等），然后根据相关的规律去分析其它量的变化。
4.解题思路
总体遵循“先局部——再整体——再局部”的思路，具体说来：
①由某个电阻或开头的变化分析总电阻的变化（局部）；
②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；

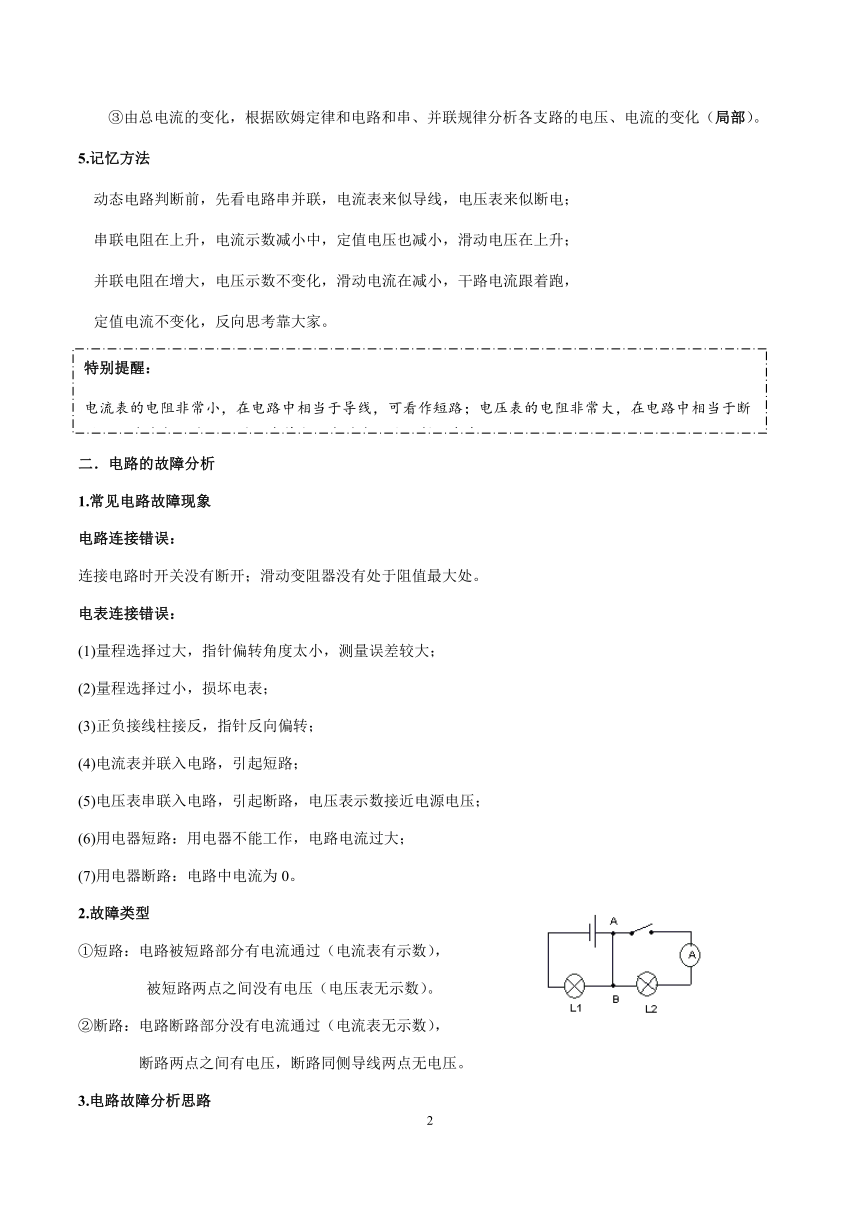

③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。
记忆方法
动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；
串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；
并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，
定值电流不变化，反向思考靠大家。
二．电路的故障分析
1.常见电路故障现象
电路连接错误：
连接电路时开关没有断开；滑动变阻器没有处于阻值最大处。
电表连接错误：
(1)量程选择过大，指针偏转角度太小，测量误差较大；
(2)量程选择过小，损坏电表；
(3)正负接线柱接反，指针反向偏转；
(4)电流表并联入电路，引起短路；
(5)电压表串联入电路，引起断路，电压表示数接近电源电压；
(6)用电器短路：用电器不能工作，电路电流过大；
(7)用电器断路：电路中电流为0。
2.故障类型
①短路：电路被短路部分有电流通过（电流表有示数），
被短路两点之间没有电压（电压表无示数）。
②断路：电路断路部分没有电流通过（电流表无示数），
断路两点之间有电压，断路同侧导线两点无电压。
3.电路故障分析思路

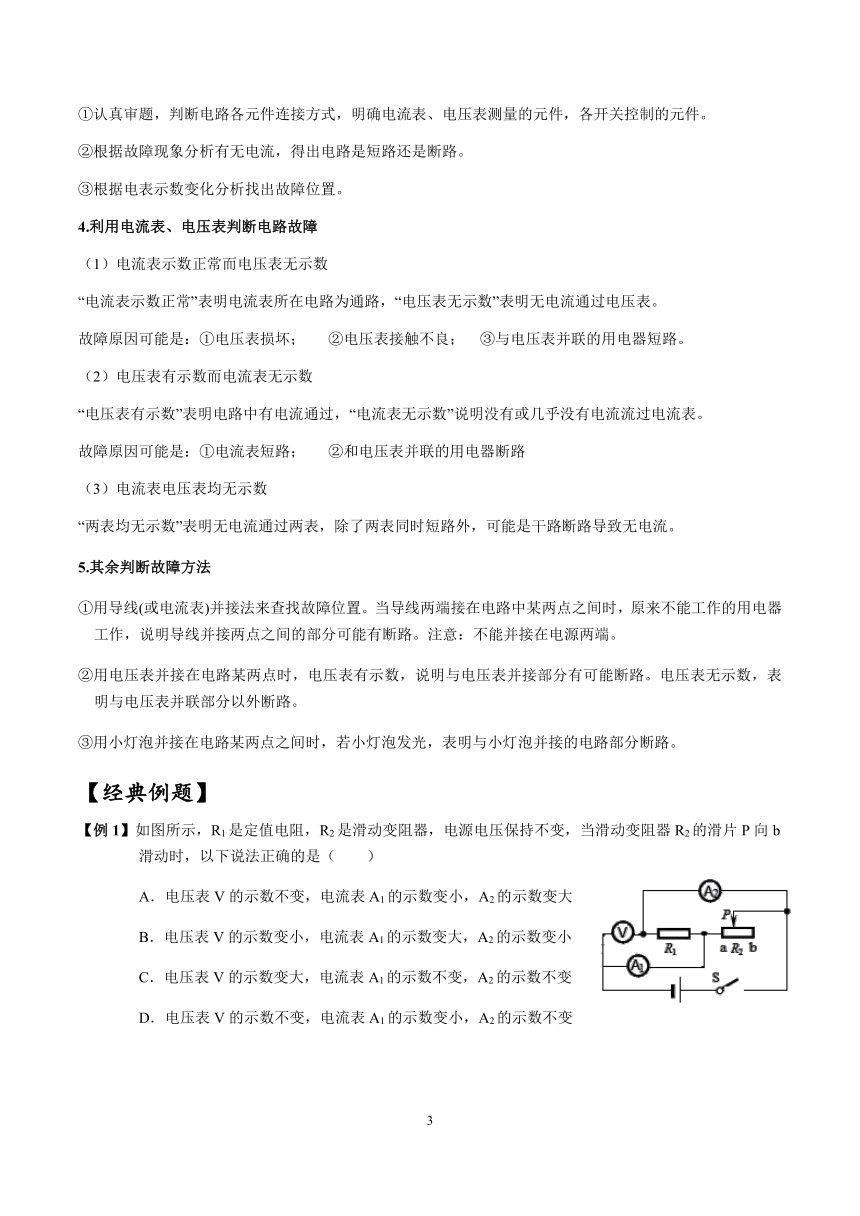

①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。
②根据故障现象分析有无电流，得出电路是短路还是断路。
③根据电表示数变化分析找出故障位置。
4.利用电流表、电压表判断电路故障
（1）电流表示数正常而电压表无示数
“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。
故障原因可能是：①电压表损坏； ②电压表接触不良； ③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路； ②和电压表并联的用电器断路
（3）电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
5.其余判断故障方法
①用导线(或电流表)并接法来查找故障位置。当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路。注意：不能并接在电源两端。
②用电压表并接在电路某两点时，电压表有示数，说明与电压表并接部分有可能断路。电压表无示数，表明与电压表并联部分以外断路。
③用小灯泡并接在电路某两点之间时，若小灯泡发光，表明与小灯泡并接的电路部分断路。
【经典例题】
【例1】如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变

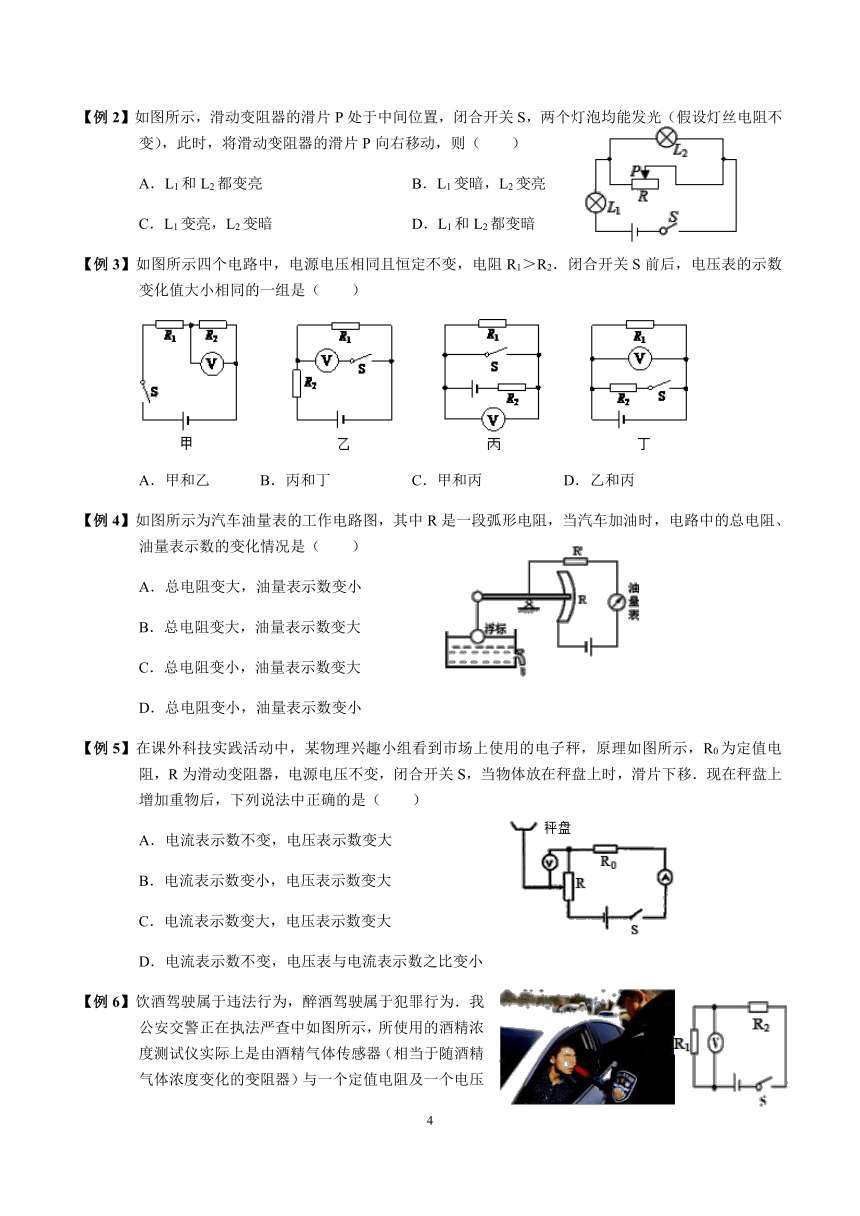

【例2】如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（ ）
A．L1和L2都变亮 B．L1变暗，L2变亮
C．L1变亮，L2变暗 D．L1和L2都变暗
【例3】如图所示四个电路中，电源电压相同且恒定不变，电阻R1＞R2．闭合开关S前后，电压表的示数变化值大小相同的一组是（ ）
A．甲和乙 B．丙和丁 C．甲和丙 D．乙和丙
【例4】如图所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是（ ）
A．总电阻变大，油量表示数变小
B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大
D．总电阻变小，油量表示数变小
【例5】在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤，原理如图所示，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S，当物体放在秤盘上时，滑片下移．现在秤盘上增加重物后，下列说法中正确的是（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变大
D．电流表示数不变，电压表与电流表示数之比变小

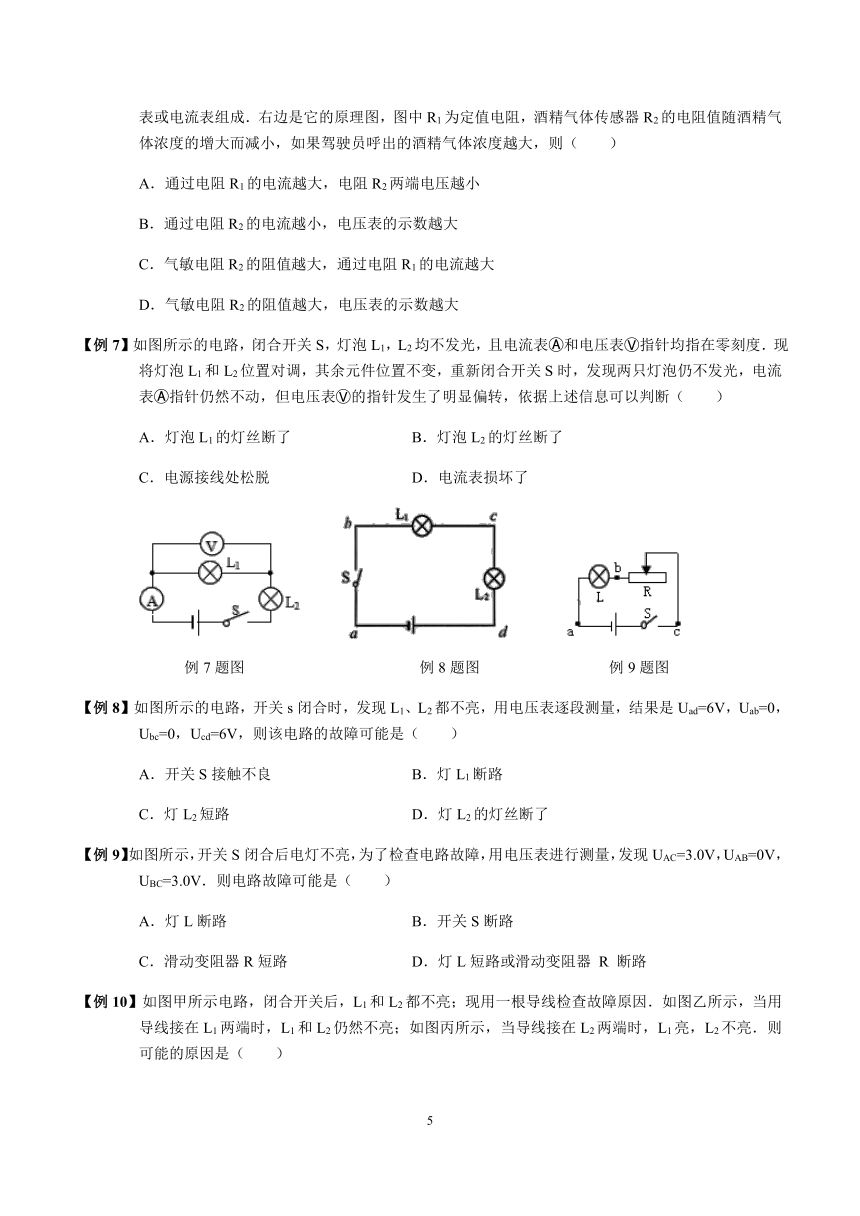

【例6】饮酒驾驶属于违法行为，醉酒驾驶属于犯罪行为．我公安交警正在执法严查中如图所示，所使用的酒精浓度测试仪实际上是由酒精气体传感器（相当于随酒精气体浓度变化的变阻器）与一个定值电阻及一个电压表或电流表组成．右边是它的原理图，图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，则（ ）
A．通过电阻R1的电流越大，电阻R2两端电压越小
B．通过电阻R2的电流越小，电压表的示数越大
C．气敏电阻R2的阻值越大，通过电阻R1的电流越大
D．气敏电阻R2的阻值越大，电压表的示数越大
【例7】如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表?和电压表?指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表?的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
例7题图 例8题图 例9题图
【例8】如图所示的电路，开关s闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6V，Uab=0，Ubc=0，Ucd=6V，则该电路的故障可能是（ ）
A．开关S接触不良 B．灯L1断路
C．灯L2短路 D．灯L2的灯丝断了
【例9】如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现UAC=3.0V，UAB=0V，UBC=3.0V．则电路故障可能是（ ）
A．灯L断路 B．开关S断路
C．滑动变阻器R短路 D．灯L短路或滑动变阻器 R 断路
【例10】如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当导线接在L2两端时，L1亮，L2不亮．则可能的原因是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【例11】小红同学在探究串联电路电流规律的实验中，按图连接好了电路，合上开关S后，则电路的故障判断正确的是（ ）
A．若小灯泡L1、L2都不发光，电流表示数为零，用一个电压表分别接到电流表，灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，L2两端有电压，说明电流表断路了
B．若小灯泡L1、L2都不发光，电流表示数为零，用一个电压表分别接到电流表，灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，L2两端有电压，说明小灯泡L1断路了
C．若就按如图连接电路，小灯泡L1、L2均发光，电流表示数为零，电压表两端有电压，说明电流表断路了
D．若就按如图连接电路，小灯泡L1、L2均发光，电流表示数为零，电压表两端有电压，说明电压表断路了
例11题图 例12题图
【例12】在如图所示的电路中，电源电压保持不变．当电键S闭合后，三个电表示数均未发生变化．若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是（ ）
A．电阻R1一定存在断路故障 B．电阻R2一定存在断路故障
C．电阻R1可能存在短路故障 D．电阻R2可能存在短路故障
【例13】在图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（ ）
A．一定是灯L断路 B．可能是电阻R断路
C．可能是灯L短路 D．一定是电阻R短路
例13题图 例14题图 例15题图
【例14】如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（ ）
A．电源正极与a之间断路 B．a、L1、b之间断路
C．b、L2、c之间断路 D．c与电源负极之间断路
【例15】某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（ ）
A．AB两点间存在短路 B．AB两点间存在断路
C．BC两点间存在短路 D．BC两点间存在断路
【例16】如图是一个点热器电路，电热丝，指示灯，开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到．下表所示的结果，根据表格内容可判断（ ）
校验次数 1 2 3 4 5 6
校验电灯接入点 af ab cd ef ad cf
发光情况 正常
发光 不发
光 亮度
较暗 不发
光 亮度
较暗 正常
发光
指示灯断路，开关短路
B．指示灯断路，电热丝短路
C．电热丝断路，开关短路
D．开关断路，指示灯短路
【例17】在探究串联电路电压特点时，某同学连接的电路如图所示．对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C．开关闭合后，如果电压表示数为零，灯泡L2一定不发光
D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮
【例18】在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表的示数为3V．求：（要有必要的文字描述）
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，分析L1、L2的发光情况以及电压表的示数为多少？
【例19】如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18V保持不变，电压表量程0﹣15V，电流表量程0﹣3A，R0是阻值为10Ω的定值电阻，R1是长20cm、阻值为20Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80cm，底面积为200cm2．当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端．轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度△L始终与受到的拉力F成正比，如图乙所示．
（1）当水位下降时，电路中示数会随之减小的电表是 ．
（2）当水位处于最高处时，电压表的示数为多少？
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为多少？（g取10N/kg）
【例20】某公司新研发了一种压敏电阻，用来制作压力传感器．其采用如图所示方式对新产品进行内部测试．已知电源电压U=24V，电流表量程为0～0.6A．闭合开关S，不断改变样品的质量，发现压力传感器的电阻R随压力F变化的关系如表所示．（g取10N/kg）求：
压力F/N 0 50 100 150 200 250 300 …
压敏电阻R/Ω 50 38 31 24 20 17 15 …
（1）当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为多大？
（2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为多少？
（3）请指出电路中设计的不足之处，并提出改进意见．
【课堂演练】
1．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动时（ ）
A．电流表A示数变大，电压表V1变大
B．电流表A示数变小，电压表V2变大
C．电压表V2示数与电流表A示数比值变小
D．电压表V1示数与电流表A示数比值变大
2．热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）
A． B． C． D．
3．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电压表V1示数变大
B．电压表V2示数变大，灯L的亮度变亮
C．电流表A的示数变大，灯L的亮暗变暗
D．电压表V1与电流表A示数比值变大，灯L的亮度变暗
4．小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示．其中电路图与实验数据不对应的是（ ）
A．小满 B．小希 C．小梦 D．都不对应
5．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电流表的示数增大，电压表的示数增大 B．电流表的示数减小，电压表的示数减小
C．电压表与电流表的示数之比减小 D．增大R0的阻值，可使阻值在更低浓度烟雾下报警
6．如图所示的装置中，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个漂在油面上的浮子．小明想在此装置中接入一块电压表，使油量增加时电压表示数变大．电压表应并连接在图中的（ ）
AC之间 B．CD之间 C．AD之间 D．AO之间
第6题图 第7题图 第8题图
7．如图所示是一种体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重．下列关于这种体重测量仪分析正确的是（ ）
A．体重越大，电流表示数越大，电压表示数越小，体重显示表选用电流表改装更合理
B．体重越大，电流表示数越小，电压表示数越大，体重显示表选用电压表改装更合理
C．体重越小，电流表示数越大，电压表示数越小，体重显示表选用电流表改装更合理
D．体重越小，电流表示数越小，电压表示数越大，体重显示表选用电压表改装更合理
8．计算机鼠标装有传感器来监视鼠标的移动情况，如图是它的工作原理示意图．物体M在轨道上平行移时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离．当物体M向右移动时（ ）
A．电流表示数变小，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表示数变大 D．电流表示数不变，电压表示数变小
9．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中只有一个电表的示数变大，已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）
A．一定是电阻R断路，电压表的示数变大
B．一定是灯L断路，电流表的示数变大
C．可能是电阻R短路，电流表的示数变大
D．可能是灯L短路，电压表的示数变大
10．航航同学按图甲所示的电路进行实验，当开关闭合后，电压表V1和电压表V2的指针均指到如图乙所示的位置，造成这一现象的原因是（ ）
A．可能是 V1和V2所选量程不相同时，灯L2发生了短路
B．可能是 V1和V2所选量程相同时，灯L1发生了短路
C．可能是 V1和V2所选量程不相同时，灯L2发生了开路
D．可能是 V1和V2所选量程相同时，电路各处完好
11．小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表、电流表均无示数；将电压表接到a、d两点，观察电压表有明显示数，若电路中只有一处故障，则下列做法能使电路中有灯亮的是（ ）
A．用导线连接b、c两点 B．用导线连接a、b两点
C．用导线连接b、d两点 D．用导线连接a、c两点
第11题图 第12题图 第13题图
12．在做电学实验时，有时会遇到电路故障，一般要利用电压表来检测故障发生的位置．如图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零．小明同学用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3V，则电路的故障是（ ）
A．电灯L1短路 B．电灯L1断路 C．电灯L2断路 D．电流表A断路
13．在图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．过了一会儿，发现电路中有两个电表的示数突然变大．若故障只出现在R1或R2上，其它元件均完好．则（ ）
A．一定是R1断路 B．可能是R1短路 C．一定是R2短路 D．可能是R2断路
14．小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（ ）
灯L2断路 B．灯L2短路
C．电流表烧坏了 D．灯L1断路
15．如图所示，电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为 0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，则电压表的示数 （变大或变小），电流表的示数变化范围 ．
16．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数 ，油量表示数 （选填“变大”、“变小”或“不变”）．
第16题图 第17题图 第18题图
17．如图所示电路中，电源电压保持不变．闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反．若电路中除了R1、R2外，其它电路元件均完好．
（1）电路中存在的故障可能是 ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是 ．
18．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R1、滑动变阻器R2中仅有一个出现故障．
（1）电路中的故障可能是 ；
（2）接着，移动变阻器R2的滑片P，又观察到两个电表的示数发生了改变，则故障一定是 ．
19．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换R1，再闭合开关：
（1）若此时电流表示数为零、电压表示数不为零，则原来的故障是 ；
（2）若此时电流表示数不为零、电压表示数为零，则原来的故障是 ．
第19题图 第20题图
20．如图所示的电路中，电源电压保持不变．当仅电键S闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R1、变阻器R2中仅有一个出现了故障．
①电路中故障可能发生在 ；（选填“R1”或“R2”）
②接着，向右移动变阻器R2的滑片P，只观察到一个电表的示数发生了变化，则故障的种类是 ．（选填“短路”或“断路”）
21．某玻璃厂要研发一款新型玻璃，要求每平方米能承受5×105N的撞击力．测试时，取一小块玻璃样品（质量可不计），平放在如图甲所示电路中的压力传感器上，闭合开关S，释放重物，经撞击后玻璃仍完好无损，电流表的示数随时间变化的图象如图乙所示（不考虑t0时刻之后的情况）．已知压力传感器的阻值RN随压力F变化的图象如图丙所示；玻璃受到最大撞击力时与重物的接触面积S0=1×10﹣3m2；电源电压U=36V，定值电阻R0=20Ω．则：
（1）从重物开始下落到撞击玻璃样品前这段时间内，电阻R0两端的电压是多少？
（2）玻璃样品受到的最大撞击力多大？
（3）请通过计算说明该样品是否满足设计要求？
22．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲．电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成．已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A．
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹簧限度内， ．
（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=20欧、R3=5欧和R4=1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
【巩固练习】
如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A.电压表V1与电压表V2的示数之和保持不变
B.电压表V2与电流表A的示数之比保持不变
C.电流表A的示数变小，电压表V1的示数变大
D.电流表A的示数变小，电压表V2的示数变大
在如图所示的电路中，电源两端的电压一定，开关S1、S2均闭合。如果使电压表和电流表的示数均减小，则下列操作一定可行的是（ ）
A.滑动变阻器的滑片P向右移
B.滑动变阻器的滑片P不动，断开开关S2
C.滑动变阻器的滑片P向左移
D.滑动变阻器的滑片P不动，断开开关S1
如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A.电流表A示数不变，灯泡L亮度变亮
B.电压表V1示数不变，灯泡L亮度变暗
C.电流表A示数变小，电压表V1示数不变
D.电压表V1示数变小，电压表V2示数变大
如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A.电压表V1示数变小，电压表V2示数变大，灯泡L变亮
B.电压表V1示数变大，电压表V2示数变小，灯泡L变亮
C.电压表V2示数变小，电流表A示数变小，灯泡L变暗
D.电压表V2示数变大，电流表A示数变大，灯泡L变暗
如图所示，电源两端的电压保持不变，灯丝电阻不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则（ ）
A.电流表A1示数变大
B.电流表A2示数变小
C.灯泡L变亮
D.电压表V示数变大
在如图所示的电路中，电源电压为4.5V且保持不变。闭合开关S后，电压表的示数是3V，则（ ）
A.小灯泡两端的电压为3V
B.向右移动滑片P，电压表示数变小
C.向右移动滑片P，电流表示数变小
D.向右移动滑片P，电流表示数变大
如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则（ ）
A.变阻器电阻变大，灯泡亮度变暗
B.变阻器电阻变小，灯泡亮度变亮
C.通过灯L的电流变大，灯泡亮度变暗
D.灯L两端的电压变大，灯泡亮度变亮
如图所示电路，闭合开关，滑动变阻器的滑片P自右向左滑向中点处的过程中，下列判断正确的是（ ）
A.电压表V的示数变小，电流表A2的示数变大
B.灯泡变亮，电流表A2的示数变小
C.电压表V的示数不变，灯泡的亮度不变
D.电流表A1的示数不变，电流表A2的示数变大
如图所示的电路中，闭合开关S后，当滑片P向右移动时，下列判断正确的是（ ）
A.电流表、电压表的示数都变大
B.电流表、电压表的示数都变小
C.电流表的示数变大，电压表的示数变小
D.电流表的示数变小，电压表的示数变大
如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（ ）
A.电流表示数变大
B.电压表示数变大
C.电流表示数变小
D.电压表示数变小
如图所示，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向下滑动时，下列说法正确的是（ ）
A.V1示数减小，V2的示数增大
B.V1示数增大，V2的示数减小
C.V1示数减小，V2的示数减小
D.V1示数增大，V2的示数增大
在如图所示的电路中，电源电压保持不变。闭合开关，有可能使电流表A示数与电流表A1示数的比值不变的是（ ）
A.向右移动R1的滑片
B.用阻值大于R2的电阻替换R2
C.向右移动R1的滑片且用阻值大于R2的电阻替换R2
D.向右移动R1的滑片且用阻值小于R2的电阻替换R2
如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（ ）
A.电压表的示数变大，灯L变亮
B.电压表的示数变大，灯L变暗
C.电压表的示数变小，灯L变暗
D.电压表的示数变小，灯L变亮
如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A.电压表的示数不变，电流表A1的示数变大
B.电压表的示数变大，电流表A1的示数变大
C.电流表A1的示数和电流表A2的示数同时变小
D.电流表A1的示数和电流表A2的示数同时变大
如图所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A.电压表V和电流表A2的示数之比保持不变
B.电流表A1的示数变小，电压表V的示数变大
C.电流表A2的示数不变，电压表V的示数不变
D.电流表A1和电流表A2的示数之和变小
如图所示的电路中，电源电压保持不变且元件完好。只闭合S1，两电表均有示数。再将S2闭合，则下列判断正确的是（ ）
A.电压表示数与电流表示数的比值变小
B.电压表示数与电流表示数的比值不变
C.若向右移动滑片，电流表的示数将变小
D.若向左移动滑片，电压表的示数将变小
如图所示，电源电压不变，R1，R2，R3为定值电阻，开关S1，S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则（ ）
A.电流表A示数变大，电压表V1示数变大
B.电流表A示数变小，电压表V2示数变小
C.电压表V1示数与电流表A示数的比值变大
D.电压表V2示数与电流表A示数的比值变大
如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1，则（ ）
A.灯泡变亮，电流表示数不变
B.灯泡变暗，电流表示数不变
C.灯泡亮度不变，电流表示数增大
D.灯泡亮度不变，电流表示数减小
如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（ ）
A.电压表示数不变，电流表示数变大
B.电压表示数变大，电流表示数变小
C.电压表和电流表的示数的比值不变
D.电压表和电流表的示数的比值变大
在图示电路中，电源电压保持不变。闭合开关S后，若开关S1由断开到闭合，则下列说法正确的是（ ）
A.电流表A1示数不变，电流表A示数变大
B.电流表A1示数不变，电流表A示数变小
C.电流表A1示数变小，电流表A示数也变小
D.电流表A1示数变大，电流表A示数也变大
如图所示，当只有开关S闭合时，电流表A的示数为I，当开关S和S1都闭合时，电流表A1的示数为I1，则下列说法错误的是（ ）
A.当开关S和S1都闭合时，电流表A的示数一定大于电流表A1的示数
B.当开关S和S1都闭合时，通过电阻R2的电流为I﹣I1
C.当开关S和S1都闭合时，电流表A的示数为I+I1
D.当开关S和S1都闭合时，R1两端的电压一定等于R2两端的电压
如图的电路中，电源电压保持不变，闭合开关S1、S2时灯泡L1、L2都发光，当断开S2时，电流表A1、A2示数的变化情况是（ ）
A.电流表A1、A2的示数都不变
B.电流表Al、A2的示数都变小
C.电流表A1的示数不变，电流表A2的示数变大
D.电流表A1的示数不变，电流表A2的示数变小
小丽连接了如图所示的电路。当她闭合开关后，发现两灯都不发光，电流表的指针不动，电压表读数约为3V，可初步判断电路故障是（ ）
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A.灯泡L1灯丝断了
B.灯泡L2灯丝断了
C.灯泡L1短路
D.灯泡L2短路
如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转。则下列判断正确的是（ ）
A.灯泡L1的灯丝断了
B.灯泡L2的灯丝断了
C.电流表内部出现断路
D.电源接线处接触不良
在图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将R、L位置互换后再次闭合开关S，两个电表指针均不动。若电路中只有一处故障，这个故障是（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
在如图所示的电路中，电源电压保持不变。电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（ ）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
如图所示，当开关S闭合后，灯泡L1、L2均正常发光，但过一会儿，两灯均突然熄灭。某同学利用电压表探究电路故障，他用电压表分别接到灯L1、灯L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零，由此可判断电路的故障是（ ）
A.灯L1断路
B.灯L2短路
C.灯L2断路
D.开关S接触不良
某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变。连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得Uab=Ubc=Ucd=0，Uad=3V。为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得Ubc=Ucd=0；再用导线将b、c连接起来，先后测得Uab=0，Ucd近似等于3V；最后用导线将c、d连接起来，先后测得Uab=0，Ubc近似等于3V。则故障原因可能是（ ）
A.灯Ll和灯L2都发生了断路
B.灯L2和开关S都发生了断路
C.灯Ll和开关S都发生了断路
D.灯Ll、灯L2和开关S都发生了断路
如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，电压表的示数突然变小。经检查发现电路中发生断路，且故障发生在灯L1、L2处。若将电压表并联在灯L2两端，则电压表的示数（ ）
A.一定为零
B.可能为零
C.一定为电源电压
D.可能为电源电压的一半
某同学在探究串联电路电流规律的实验中，按如图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是（ ）
A.电流表断路
B.灯L1断路
C.灯L2短路
D.灯L2断路
如图所示电路中，电源电压为6V，闭合开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，若用一块电压表查找故障，闭合开关S后，则下列说法中正确的是（ ）
A.电压表接在b、c两点间，电压表示数约6V
B.电压表接在a、b两点间，电压表示数约6V
C.电压表接在c、d两点间，电压表示数为6V
D.电压表接在a、d两点间，电压表示数为0V
闭合开关后，发现L1和L2均不发光，为了检查电路故障，用电压表进行测量，结果是：Uab=4.5伏，Ubc=0伏，Uac=4.5伏，由此可以判断故障可能是（ ）
A.灯L1和L2同时断路
B.灯L2断路
C.灯L1断路
D.灯L1和L2同时短路
如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作．过了一会儿，电流表A示数变为零。若电路中故障发生在灯L、电阻R上，用一根导线来判断电路故障，则下列判断正确的是（ ）
A.将导线并联在R两端，电流表无示数，一定是L断路
B.将导线并联在L两端，电流表无示数，一定是R断路
C.将导线并联在R两端，电流表有示数，一定是R断路
D.将导线并联在L两端，电流表有示数，一定是L短路
如图所示，电源电压为3V，闭合开关灯泡不亮，电流表示数几乎为零，电压表示数接近3V，出现此现象的原因可能是（ ）
A.电流表断路
B.灯泡短路
C.开关接触不良
D.a﹣b﹣c段有断路
小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是（ ）
A.灯L1断路
B.灯L2短路
C.电流表烧坏了
D.灯L2断路
37．有一种电子秤的原理如图，它主要由三部分构成，踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），定值电阻R0，显示重力大小的仪表（实质是电压表）．其中AO长20cm，BO长5cm，压力传感器R的阻值与所受压力的关系如表所示．
压力F/N 0 50 100 150 200 250 300 …
电阻R/Ω 30 27 24 21 18 15 12 …
踏板和杠杆组件的质量可以忽略不计，电源电压为6伏．
（1）当压力增加时，电压表的示数 ．
（2）电子秤开机后，还没有称量物体时电压表的示数为1V，定值电阻R0的阻值为 Ω．
（3）当将800N的重物放在踏板上时，在A端会能产生 N压力，此时电压表的示数为 V．
（4）电子秤的电池使用较长时间后，电源电压会降低，为了保证秤量准确，如果不变换电池，可以采取两种方法调节：
方法一：保持电子秤结果不变，只将定值电阻R0的阻值 ．
方法二：保持电子秤结果不变，只将踏板触点B向 （选填“左”或“右”）方向移动．
38．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力．电源电压一定时，风力越 （填“大”或“小”），灯泡越亮．
39．如图甲是利用压敏电阻的特性来测算压力大小的电路装置，其构造有托盘、压力传感器R、电流计G（量程0～600mA），托盘质量忽略不计．
（1）该压敏电阻随压力的变化关系式为：R=100﹣20F（F和R的单位分别是N和Ω），当不称重时，电流计示数是60mA，则电源电压是多少？
（2）该电路装置能测量的最大压力是多少？
（3）在电路中串联定值电阻的作用是什么？如图乙．当电阻Rˊ接入后，该装置所测的压力范围将如何变化？
【课后作业】
光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）
A.电流表和电压表示数均变小
B.电流表和电压表示数均变大
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变小
如图所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，当滑动变阻器滑片P由中点向右滑动的过程中，下列判断正确的是（ ）
A.电流表A示数变大，电压表V示数变大
B.电流表A示数变小，电压表V示数变小
C.电流表A示数变小，电压表V示数变大
D.电流表A示数变大，电压表V示数不变
为了了解电阻值随温度的变化情况，小王同学设计了如图所示的电路，图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。小王在连接好电路且闭合开关后往Rt上擦一些酒精，然后观察电表示数的变化情况。他观察到的现象是（ ）
A.电流表和电压表示数均变小
B.电流表示数变大，电压表示数变小
C.电流表示数变小，电压表示数变大
D.电流表和电压表示数均变大
如图所示电路，当滑动变阻器滑片自a向b滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（ ）
A.表l是电流表，示数变大；表2是电压表，示数变大，灯泡变亮
B.表1是电流表，示数变小；表2是电压表，示数变小，灯泡变暗
C.表1是电压表，示数变小；表2是电流表，示数变小，灯泡变亮
D.表1是电压表，示数变大；表2是电流表，示数变大，灯泡变暗
在如图所示的电路中，电源电压不变，当滑动变阻器滑片P向右移动时，电表示数的变化情况是（ ）
A.电流表A1示数增大，电流表A2示数减少，电压表V示数增大
B.电流表A1示数减少，电流表A2示数减少，电压表V示数增大
C.电流表A1示数增大，电流表A2示数增大，电压表V示数减少
D.电流表A1示数减少，电流表A2示数增大，电压表V示数不变
如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。若只断开开关S2，则（ ）
A.电流表和电压表的示数都变大
B.电流表示数变小，电压表示数不变
C.电流表示数变小，电压表示数变大
D.电流表和电压表的示数都变小
在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A.的示数变大，的示数不变，的示数变小
B.的示数变大，的示数变大，的示数变小
C.的示数变小，的示数不变，的示数变大
D.的示数变小，的示数变小，的示数变大
如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则（ ）
A.A1示数变大，A2示数不变
B.A1示数变大，A2示数变大
C.A1示数不变，A2示数不变
D.A1示数不变，A2示数变小
某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（ ）
A.B.C.D.
如图所示电路，开关S闭合后，电流表A1的示数大于A2的示数，下列说法正确的是（ ）
A.若只将R1与R2的位置对调，电流表A1的示数一定不变，A2的示数一定变小
B.若只将R1与R2的位置对调，电流表A1的示数一定变大，A2的示数一定变小
C.若用电压表V1，V2分别替换电流表A1，A2，电压表V1的示数比V2的大
D.若只用电压表V1替换电流表A1，电压表V1无示数，电流表A2的示数变大
如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（ ）
A.电压表V与电流表A2示数之比变大
B.电压表示数变大
C.电流表A1与A2示数之差不变
D.电流表A2示数不变
如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（ ）
A.电流表A的示数变小，电压表Vl的示数变大
B.电压表Vl与电压表V2的示数之和变大
C.电流表A的示数变小，电压表V2的示数不变
D.电压表V2与电流表A的示数之比变小
小明同学在利用如图所示电路进行电学实验时，闭合开关，发现只有一盏灯亮，电流表和电压表均有示数。若电路中只有一处故障，则（ ）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了故障不发光，当开关S闭合时，电流表有示数，电压表无示数，下列判断正确的是（ ）
A.灯泡L1断路
B.灯泡L1短路
C.灯泡L2断路
D.灯泡L2短路
如图所示，电源电压不变。开关S闭合，灯L1和L2都正常发光，一段时间后，其中一灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A.L1短路
B.L2短路
C.L1断路
D.L2断路
将电阻R1和R2分别连入图（a）、（b）所示的电路中，两电路的电源电压相等且保持不变，闭合电键S，发现电流表A1、A2的示数一致，下列关于电阻R1和R2说法中，正确的是（ ）
A.电阻R1和R2均完好
B.电阻R1、R2中只有一个电阻短路
C.电阻R1、R2中只有一个电阻断路
D.电阻R1和R2均断路
电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路．在两电路中，电源、电压表完全相同且完好，三个电阻中至少有一个电阻存在故障。闭合电键S1、S2，如果两电压表V1和V2均有示数且示数相等。则下列判断正确的是（ ）
A.电阻R1一定短路
B.电阻R2可能断路
C.电阻R3可能断路
D.电阻R3一定完好
在如图所示的电路中，电源电压保持不变。已知电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（ ）
A.若灯L不发光，则一定电阻R短路
B.若灯L不发光，则一定电阻R断路
C.若灯L发光，则一定电阻R短路
D.若灯L发光，则一定电阻R断路
在如图所示的电路中，当闭合开关S后，发现只有一盏灯发光，电压表无示数，电流表指针有明显偏转。造成这种情况的原因可能是（ ）
A.灯泡L1开路
B.灯泡L1短路
C.灯泡L2开路
D.灯泡L2短路
如图所示的电路中，电源电压保持不变，闭合电键S后，电路正常工作。过了一会儿，一电表示数变大，一电表示数变小，则下列判断中正确的是（ ）
A.电阻R一定断路
B.灯L可能变亮
C.灯亮度可能不变
D.电阻R一定短路
如图所示电路，电源电压保持不变，灯L、电阻R可能出现了故障，闭合电键S，灯不亮，电压表有示数，则电路的故障情况是（ ）
A.可能是电阻R断路，电流表无示数
B.可能是灯L短路、电阻R断路，电流表无示数
C.可能是电阻R短路，电流表有示数
D.可能是灯L断路、电阻R短路，电流表无示数
如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（ ）
A.灯L短路
B.灯L断路
C.电阻R短路
D.电阻R断路
在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（ ）
A.电压表无示数，灯泡L1不发光
B.电压表有示数，灯泡L2不发光
C.电压表和电流表都没有示数
D.电压表和电流表都有示数
如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。则下列判断正确的是（ ）
A.电阻R断路
B.电阻R短路
C.灯L断路
D.灯L短路
如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（ ）
A.Ll断路
B.L2断路
C.L1短路
D.L2短路
在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了﹣会儿，两只电表的示数均变大，则下列判断中正确的是（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
在如图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（ ）
A.L1断路
B.L2断路
C.L1短路
D.L2短路
如图所示电路中，开关S闭合后，灯L1发光，灯L2不发光，电压表有示数。该同学将电压表改接到BC两点，发现电压表无示数。产生这种现象的原因是（ ）
A.灯L2的灯丝断了
B.开关S处闭合
C.BC段之间发生了短路
D.AB段之间发生了短路
如图所示，电源两极间电压为6V，开关S闭合后，三只灯都不亮。用电压表逐段测量，结果是Uad=6V，Uab=0，Ubc=0，Ucd=6V，由此可判断发生开路部分可能是（ ）
A.电路的aL1b部分
B.电路的bL2c部分
C.电路的dL3c部分
D.电源部分
如图所示电路，闭合开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，用一块电压表查找故障，闭合开关S，下列说法中正确的是（ ）
A.电压表接在b、c两点间，电压表示数接近电源电压
B.电压表接在a、b两点间，电压表示数0V
C.电压表接在c、d两点间，电压表示数为0V
D.电压表接在a、d两点间，电压表示数为0V
小强同学在探究串联电路电流规律的实验中，按如图所示连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是（ ）
A.灯L1断路
B.灯L2断路
C.灯L2短路
D.电流表烧坏了
如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是（ ）
A.电源接触不良
B.开关接触不良
C.乙灯接触不良或灯丝断了
D.甲灯接触不良或灯丝断了
在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（ ）
A.一定是电阻R断路
B.用导线连接电阻R两端，根据灯的亮暗可以检测出故障原因
C.在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因
D.在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因
张楚宁同学按图所示电路图连接好电路，当她闭合开关S时，发现小灯泡不亮，电流表无示数，她从老师处借了一块电压表，逐段排查，结果是Uab=0，Ubc=0，Uad=6V，Udc=6V，请你对故障原因做一个正确判断（ ）
A.小灯泡的灯丝断了
B.小灯泡没拧紧
C.开关处有断路
D.电流表内部断路
如图所示，闭合开关S后两灯都不亮，这时，用电压表测得Uac=Ubc=3V，若故障只有一处，则故障可能是（ ）
A.ab间短路
B.ab间开路
C.bc间短路
D.bc间开路
某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表一端接a点，另一端分别接b、c、d、e点，观察到的情况如表中所示。电路的故障可能是（ ）
电压表另一端接 b c d e
电压表有无示数 无 无 有 有
A.电流表断路 B.灯L1断路 C.灯L2断路 D.开关S断路
如图所示的电路中，闭合电键S，灯L亮，一段时间后灯L熄灭。已知电路中只有一处故障，且只发生在灯L或电阻R上，则下列判断正确的是（ ）
A.将电流表串联在电路中，若电流表无示数，则一定是灯L断路
B.将电流表串联在电路中，若电流表有示数，则一定是灯L短路
C.将电压表并联在灯L两端，若电压表有示数，则一定是电阻R短路
D.将电压表并联在灯L两端，若电压表无示数，则一定是电阻R断路
39．如图是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息试计算：
小聪 小英
A表示数I/A 0.20 0.15
V表示数U/V 2.0 3.0
身高h/m 1.6
（1）电阻棒的总电阻；
（2）小聪的身高；
（3）该测量仪的身高测量范．
40．为防止酒驾事故的出现，酒精测试仪被广泛应用，其重要原件是酒精气体传感器，酒精气体传感器是一种气敏电阻，它的阻值随着接触到的酒精气体浓度变化而变化，某气敏电阻阻值与酒精气体浓度变化关系如图象甲所示．
（1）由图象甲可知，随着酒精气体浓度的增大，这种气敏电阻的阻值会 ．
（2）利用此酒精气体传感器组成图乙所示电路，其中R1与R2是 联的．
（3）酒精气体浓度越大，电流表的示数 ．（选填“越大”或“越小”）
（4）在所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω，当酒精气体的浓度为0时，电流表的示数为 A．
（5）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，交警在对某驾驶员进行呼气测试时，电流表的示数为0.2A，请通过计算判断该驾驶员是否酒驾？
41．为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图是原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．R0为定值电阻，a、b是一根长为6cm的均匀电阻丝．当不拉拉环时，金属滑片P刚好处于a端．
（1）随着将拉环向右拉，P在c点时，电流表、电压表的示数分别为0.4A、4V，P在d点时，电流表、电压表的示数为0.6A、3V，则R0的阻值、电源电压各为多少？
（2）若c、d间的长度为2cm，则R1的最大阻值为多少？
（3）小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的什么位置处？
【参考答案】
经典例题
【例1】D；【例2】B；【例3】D；【例4】C；【例5】A；【例6】A；【例7】B；【例8】D；【例9】D；【例10】D；【例11】B；【例12】B；【例13】C；【例14】C；【例15】B；【例16】D；【例17】D；
【例18】（1）电源电压为9V；
（2）当S1、S3闭合，S2断开时，L1发光，L2不发光，电压表的示数为9V．
【例19】（1）电压表；
（2）当水位处于最高处时，电压表的示数为12V；
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为0.9A．
【例20】（1）当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为10Ω；
（2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为0.8A；
（3）不足之处：电流表量程太小，可能会烧毁电流表；改进意见：换一个大量程电流表．
课堂演练
1．B；2．D；3．D；4．B；5．D；6．B；7．A；8．C；9．C；10．B；11．C；12．B；13．B；14．A；
变大；0.2A～0.3A；
变小；变大；
R1短路或R1断路或R1断路且R2短路；R1短路；
R1断路或R2断路；R1断路；
R1、R2都断路；R1断路、R2短路；
R1；短路；
21．（1）从重物开始下落到撞击玻璃样品前这段时间内，电阻R0两端的电压是4V；
（2）玻璃样品受到的最大撞击力600N；
（3）该样品满足设计要求．
22．（1）定值电阻R0=60Ω；
（2）弹簧的长度与受到的力的关系是：在弹簧限度内，弹簧受到的压力越大，弹簧长度越短．
（3）最大载重时，该模拟电路的电流表示数为0.11A．
（4）应选择定值电阻R3，替换R0，替换后，最大称量时，电流表示数0.47A．
巩固练习
1-5DBDCB 6-10CACBD 11-15BCBCD 16-20BDCCA 21-25BDABB 26-30ACCBB 31-36DBCCDD
37．（1）变大；（2）6；（3）200；1.5；（4）变大；左．
38．滑动变阻器；亮暗程度；大．
39．（1）电源电压是6V；
（2）该电路装置能测量的最大压力是4.5N；
（3）在电路中串联定值电阻的作用是保护电路；当电阻R′接入后，该装置所测的压力范围将变大．
课后作业
1-5DCABA 6-10BAABC 11-15ABDBC 16-20DBCDB 21-25DDCAD 26-30BBACC 31-35CBCCC 36-38DCB
39．（1）电阻棒的总电阻40Ω；
（2）小聪的身高1.5m；
（3）该测量仪的身高测量范1.4m～1.8m．
40．（1）变小；（2）串联；（3）越大；（4）0.1；（5）该驾驶员为酒驾．
41．（1）R0的阻值、电源电压分别为5Ω和6V；
（2）若c、d间的长度为2cm，则R1的最大阻值为15Ω；
（3）小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的0.3A处．
一.动态电路
1.电路动态问题：就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。
2.动态电路判断要点
（1）弄清电路中各元件之间的关系：
具体来说，要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。
（2）两个总电阻的变化规律：
①并联电路中的总电阻比并联的每个电阻都小；
②在任何一个电路（无论该电路是串联还是并联或两者皆有）中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。
3.基本思想
明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等），然后根据相关的规律去分析其它量的变化。
4.解题思路
总体遵循“先局部——再整体——再局部”的思路，具体说来：
①由某个电阻或开头的变化分析总电阻的变化（局部）；
②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；
③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。
记忆方法
动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；
串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；
并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，
定值电流不变化，反向思考靠大家。
二．电路的故障分析
1.常见电路故障现象
电路连接错误：
连接电路时开关没有断开；滑动变阻器没有处于阻值最大处。
电表连接错误：
(1)量程选择过大，指针偏转角度太小，测量误差较大；
(2)量程选择过小，损坏电表；
(3)正负接线柱接反，指针反向偏转；
(4)电流表并联入电路，引起短路；
(5)电压表串联入电路，引起断路，电压表示数接近电源电压；
(6)用电器短路：用电器不能工作，电路电流过大；
(7)用电器断路：电路中电流为0。
2.故障类型
①短路：电路被短路部分有电流通过（电流表有示数），
被短路两点之间没有电压（电压表无示数）。
②断路：电路断路部分没有电流通过（电流表无示数），
断路两点之间有电压，断路同侧导线两点无电压。
3.电路故障分析思路
①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。
②根据故障现象分析有无电流，得出电路是短路还是断路。
③根据电表示数变化分析找出故障位置。
4.利用电流表、电压表判断电路故障
（1）电流表示数正常而电压表无示数
“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。
故障原因可能是：①电压表损坏； ②电压表接触不良； ③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路； ②和电压表并联的用电器断路
（3）电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
5.其余判断故障方法
①用导线(或电流表)并接法来查找故障位置。当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路。注意：不能并接在电源两端。
②用电压表并接在电路某两点时，电压表有示数，说明与电压表并接部分有可能断路。电压表无示数，表明与电压表并联部分以外断路。
③用小灯泡并接在电路某两点之间时，若小灯泡发光，表明与小灯泡并接的电路部分断路。
【经典例题】
【例1】如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
【例2】如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（ ）
A．L1和L2都变亮 B．L1变暗，L2变亮
C．L1变亮，L2变暗 D．L1和L2都变暗
【例3】如图所示四个电路中，电源电压相同且恒定不变，电阻R1＞R2．闭合开关S前后，电压表的示数变化值大小相同的一组是（ ）
A．甲和乙 B．丙和丁 C．甲和丙 D．乙和丙
【例4】如图所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是（ ）
A．总电阻变大，油量表示数变小
B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大
D．总电阻变小，油量表示数变小
【例5】在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤，原理如图所示，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S，当物体放在秤盘上时，滑片下移．现在秤盘上增加重物后，下列说法中正确的是（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变大
D．电流表示数不变，电压表与电流表示数之比变小
【例6】饮酒驾驶属于违法行为，醉酒驾驶属于犯罪行为．我公安交警正在执法严查中如图所示，所使用的酒精浓度测试仪实际上是由酒精气体传感器（相当于随酒精气体浓度变化的变阻器）与一个定值电阻及一个电压表或电流表组成．右边是它的原理图，图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，则（ ）
A．通过电阻R1的电流越大，电阻R2两端电压越小
B．通过电阻R2的电流越小，电压表的示数越大
C．气敏电阻R2的阻值越大，通过电阻R1的电流越大
D．气敏电阻R2的阻值越大，电压表的示数越大
【例7】如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表?和电压表?指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表?的指针发生了明显偏转，依据上述信息可以判断（ ）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
例7题图 例8题图 例9题图
【例8】如图所示的电路，开关s闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6V，Uab=0，Ubc=0，Ucd=6V，则该电路的故障可能是（ ）
A．开关S接触不良 B．灯L1断路
C．灯L2短路 D．灯L2的灯丝断了
【例9】如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现UAC=3.0V，UAB=0V，UBC=3.0V．则电路故障可能是（ ）
A．灯L断路 B．开关S断路
C．滑动变阻器R短路 D．灯L短路或滑动变阻器 R 断路
【例10】如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当导线接在L2两端时，L1亮，L2不亮．则可能的原因是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【例11】小红同学在探究串联电路电流规律的实验中，按图连接好了电路，合上开关S后，则电路的故障判断正确的是（ ）
A．若小灯泡L1、L2都不发光，电流表示数为零，用一个电压表分别接到电流表，灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，L2两端有电压，说明电流表断路了
B．若小灯泡L1、L2都不发光，电流表示数为零，用一个电压表分别接到电流表，灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，L2两端有电压，说明小灯泡L1断路了
C．若就按如图连接电路，小灯泡L1、L2均发光，电流表示数为零，电压表两端有电压，说明电流表断路了
D．若就按如图连接电路，小灯泡L1、L2均发光，电流表示数为零，电压表两端有电压，说明电压表断路了
例11题图 例12题图
【例12】在如图所示的电路中，电源电压保持不变．当电键S闭合后，三个电表示数均未发生变化．若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是（ ）
A．电阻R1一定存在断路故障 B．电阻R2一定存在断路故障
C．电阻R1可能存在短路故障 D．电阻R2可能存在短路故障
【例13】在图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（ ）
A．一定是灯L断路 B．可能是电阻R断路
C．可能是灯L短路 D．一定是电阻R短路
例13题图 例14题图 例15题图
【例14】如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（ ）
A．电源正极与a之间断路 B．a、L1、b之间断路
C．b、L2、c之间断路 D．c与电源负极之间断路
【例15】某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（ ）
A．AB两点间存在短路 B．AB两点间存在断路
C．BC两点间存在短路 D．BC两点间存在断路
【例16】如图是一个点热器电路，电热丝，指示灯，开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到．下表所示的结果，根据表格内容可判断（ ）
校验次数 1 2 3 4 5 6
校验电灯接入点 af ab cd ef ad cf
发光情况 正常
发光 不发
光 亮度
较暗 不发
光 亮度
较暗 正常
发光
指示灯断路，开关短路
B．指示灯断路，电热丝短路
C．电热丝断路，开关短路
D．开关断路，指示灯短路
【例17】在探究串联电路电压特点时，某同学连接的电路如图所示．对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C．开关闭合后，如果电压表示数为零，灯泡L2一定不发光
D．如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮
【例18】在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表的示数为3V．求：（要有必要的文字描述）
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，分析L1、L2的发光情况以及电压表的示数为多少？
【例19】如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18V保持不变，电压表量程0﹣15V，电流表量程0﹣3A，R0是阻值为10Ω的定值电阻，R1是长20cm、阻值为20Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80cm，底面积为200cm2．当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端．轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度△L始终与受到的拉力F成正比，如图乙所示．
（1）当水位下降时，电路中示数会随之减小的电表是 ．
（2）当水位处于最高处时，电压表的示数为多少？
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为多少？（g取10N/kg）
【例20】某公司新研发了一种压敏电阻，用来制作压力传感器．其采用如图所示方式对新产品进行内部测试．已知电源电压U=24V，电流表量程为0～0.6A．闭合开关S，不断改变样品的质量，发现压力传感器的电阻R随压力F变化的关系如表所示．（g取10N/kg）求：
压力F/N 0 50 100 150 200 250 300 …
压敏电阻R/Ω 50 38 31 24 20 17 15 …
（1）当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为多大？
（2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为多少？
（3）请指出电路中设计的不足之处，并提出改进意见．
【课堂演练】
1．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动时（ ）
A．电流表A示数变大，电压表V1变大
B．电流表A示数变小，电压表V2变大
C．电压表V2示数与电流表A示数比值变小
D．电压表V1示数与电流表A示数比值变大
2．热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）
A． B． C． D．
3．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电压表V1示数变大
B．电压表V2示数变大，灯L的亮度变亮
C．电流表A的示数变大，灯L的亮暗变暗
D．电压表V1与电流表A示数比值变大，灯L的亮度变暗
4．小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示．其中电路图与实验数据不对应的是（ ）
A．小满 B．小希 C．小梦 D．都不对应
5．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．电流表的示数增大，电压表的示数增大 B．电流表的示数减小，电压表的示数减小
C．电压表与电流表的示数之比减小 D．增大R0的阻值，可使阻值在更低浓度烟雾下报警
6．如图所示的装置中，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个漂在油面上的浮子．小明想在此装置中接入一块电压表，使油量增加时电压表示数变大．电压表应并连接在图中的（ ）
AC之间 B．CD之间 C．AD之间 D．AO之间
第6题图 第7题图 第8题图
7．如图所示是一种体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重．下列关于这种体重测量仪分析正确的是（ ）
A．体重越大，电流表示数越大，电压表示数越小，体重显示表选用电流表改装更合理
B．体重越大，电流表示数越小，电压表示数越大，体重显示表选用电压表改装更合理
C．体重越小，电流表示数越大，电压表示数越小，体重显示表选用电流表改装更合理
D．体重越小，电流表示数越小，电压表示数越大，体重显示表选用电压表改装更合理
8．计算机鼠标装有传感器来监视鼠标的移动情况，如图是它的工作原理示意图．物体M在轨道上平行移时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离．当物体M向右移动时（ ）
A．电流表示数变小，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表示数不变，电压表示数变大 D．电流表示数不变，电压表示数变小
9．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中只有一个电表的示数变大，已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）
A．一定是电阻R断路，电压表的示数变大
B．一定是灯L断路，电流表的示数变大
C．可能是电阻R短路，电流表的示数变大
D．可能是灯L短路，电压表的示数变大
10．航航同学按图甲所示的电路进行实验，当开关闭合后，电压表V1和电压表V2的指针均指到如图乙所示的位置，造成这一现象的原因是（ ）
A．可能是 V1和V2所选量程不相同时，灯L2发生了短路
B．可能是 V1和V2所选量程相同时，灯L1发生了短路
C．可能是 V1和V2所选量程不相同时，灯L2发生了开路
D．可能是 V1和V2所选量程相同时，电路各处完好
11．小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表、电流表均无示数；将电压表接到a、d两点，观察电压表有明显示数，若电路中只有一处故障，则下列做法能使电路中有灯亮的是（ ）
A．用导线连接b、c两点 B．用导线连接a、b两点
C．用导线连接b、d两点 D．用导线连接a、c两点
第11题图 第12题图 第13题图
12．在做电学实验时，有时会遇到电路故障，一般要利用电压表来检测故障发生的位置．如图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零．小明同学用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3V，则电路的故障是（ ）
A．电灯L1短路 B．电灯L1断路 C．电灯L2断路 D．电流表A断路
13．在图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．过了一会儿，发现电路中有两个电表的示数突然变大．若故障只出现在R1或R2上，其它元件均完好．则（ ）
A．一定是R1断路 B．可能是R1短路 C．一定是R2短路 D．可能是R2断路
14．小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（ ）
灯L2断路 B．灯L2短路
C．电流表烧坏了 D．灯L1断路
15．如图所示，电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为 0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，则电压表的示数 （变大或变小），电流表的示数变化范围 ．
16．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数 ，油量表示数 （选填“变大”、“变小”或“不变”）．
第16题图 第17题图 第18题图
17．如图所示电路中，电源电压保持不变．闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反．若电路中除了R1、R2外，其它电路元件均完好．
（1）电路中存在的故障可能是 ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是 ．
18．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R1、滑动变阻器R2中仅有一个出现故障．
（1）电路中的故障可能是 ；
（2）接着，移动变阻器R2的滑片P，又观察到两个电表的示数发生了改变，则故障一定是 ．
19．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换R1，再闭合开关：
（1）若此时电流表示数为零、电压表示数不为零，则原来的故障是 ；
（2）若此时电流表示数不为零、电压表示数为零，则原来的故障是 ．
第19题图 第20题图
20．如图所示的电路中，电源电压保持不变．当仅电键S闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R1、变阻器R2中仅有一个出现了故障．
①电路中故障可能发生在 ；（选填“R1”或“R2”）
②接着，向右移动变阻器R2的滑片P，只观察到一个电表的示数发生了变化，则故障的种类是 ．（选填“短路”或“断路”）
21．某玻璃厂要研发一款新型玻璃，要求每平方米能承受5×105N的撞击力．测试时，取一小块玻璃样品（质量可不计），平放在如图甲所示电路中的压力传感器上，闭合开关S，释放重物，经撞击后玻璃仍完好无损，电流表的示数随时间变化的图象如图乙所示（不考虑t0时刻之后的情况）．已知压力传感器的阻值RN随压力F变化的图象如图丙所示；玻璃受到最大撞击力时与重物的接触面积S0=1×10﹣3m2；电源电压U=36V，定值电阻R0=20Ω．则：
（1）从重物开始下落到撞击玻璃样品前这段时间内，电阻R0两端的电压是多少？
（2）玻璃样品受到的最大撞击力多大？
（3）请通过计算说明该样品是否满足设计要求？
22．小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲．电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成．已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A．
（1）定值电阻R0多大？
（2）弹簧的长度与受到的力的关系是：在弹簧限度内， ．
（3）最大载重时，该模拟电路的电流表示数多大？
（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=20欧、R3=5欧和R4=1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？
【巩固练习】
如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A.电压表V1与电压表V2的示数之和保持不变
B.电压表V2与电流表A的示数之比保持不变
C.电流表A的示数变小，电压表V1的示数变大
D.电流表A的示数变小，电压表V2的示数变大
在如图所示的电路中，电源两端的电压一定，开关S1、S2均闭合。如果使电压表和电流表的示数均减小，则下列操作一定可行的是（ ）
A.滑动变阻器的滑片P向右移
B.滑动变阻器的滑片P不动，断开开关S2
C.滑动变阻器的滑片P向左移
D.滑动变阻器的滑片P不动，断开开关S1
如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）
A.电流表A示数不变，灯泡L亮度变亮
B.电压表V1示数不变，灯泡L亮度变暗
C.电流表A示数变小，电压表V1示数不变
D.电压表V1示数变小，电压表V2示数变大
如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A.电压表V1示数变小，电压表V2示数变大，灯泡L变亮
B.电压表V1示数变大，电压表V2示数变小，灯泡L变亮
C.电压表V2示数变小，电流表A示数变小，灯泡L变暗
D.电压表V2示数变大，电流表A示数变大，灯泡L变暗
如图所示，电源两端的电压保持不变，灯丝电阻不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则（ ）
A.电流表A1示数变大
B.电流表A2示数变小
C.灯泡L变亮
D.电压表V示数变大
在如图所示的电路中，电源电压为4.5V且保持不变。闭合开关S后，电压表的示数是3V，则（ ）
A.小灯泡两端的电压为3V
B.向右移动滑片P，电压表示数变小
C.向右移动滑片P，电流表示数变小
D.向右移动滑片P，电流表示数变大
如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则（ ）
A.变阻器电阻变大，灯泡亮度变暗
B.变阻器电阻变小，灯泡亮度变亮
C.通过灯L的电流变大，灯泡亮度变暗
D.灯L两端的电压变大，灯泡亮度变亮
如图所示电路，闭合开关，滑动变阻器的滑片P自右向左滑向中点处的过程中，下列判断正确的是（ ）
A.电压表V的示数变小，电流表A2的示数变大
B.灯泡变亮，电流表A2的示数变小
C.电压表V的示数不变，灯泡的亮度不变
D.电流表A1的示数不变，电流表A2的示数变大
如图所示的电路中，闭合开关S后，当滑片P向右移动时，下列判断正确的是（ ）
A.电流表、电压表的示数都变大
B.电流表、电压表的示数都变小
C.电流表的示数变大，电压表的示数变小
D.电流表的示数变小，电压表的示数变大
如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（ ）
A.电流表示数变大
B.电压表示数变大
C.电流表示数变小
D.电压表示数变小
如图所示，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向下滑动时，下列说法正确的是（ ）
A.V1示数减小，V2的示数增大
B.V1示数增大，V2的示数减小
C.V1示数减小，V2的示数减小
D.V1示数增大，V2的示数增大
在如图所示的电路中，电源电压保持不变。闭合开关，有可能使电流表A示数与电流表A1示数的比值不变的是（ ）
A.向右移动R1的滑片
B.用阻值大于R2的电阻替换R2
C.向右移动R1的滑片且用阻值大于R2的电阻替换R2
D.向右移动R1的滑片且用阻值小于R2的电阻替换R2
如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（ ）
A.电压表的示数变大，灯L变亮
B.电压表的示数变大，灯L变暗
C.电压表的示数变小，灯L变暗
D.电压表的示数变小，灯L变亮
如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A.电压表的示数不变，电流表A1的示数变大
B.电压表的示数变大，电流表A1的示数变大
C.电流表A1的示数和电流表A2的示数同时变小
D.电流表A1的示数和电流表A2的示数同时变大
如图所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A.电压表V和电流表A2的示数之比保持不变
B.电流表A1的示数变小，电压表V的示数变大
C.电流表A2的示数不变，电压表V的示数不变
D.电流表A1和电流表A2的示数之和变小
如图所示的电路中，电源电压保持不变且元件完好。只闭合S1，两电表均有示数。再将S2闭合，则下列判断正确的是（ ）
A.电压表示数与电流表示数的比值变小
B.电压表示数与电流表示数的比值不变
C.若向右移动滑片，电流表的示数将变小
D.若向左移动滑片，电压表的示数将变小
如图所示，电源电压不变，R1，R2，R3为定值电阻，开关S1，S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则（ ）
A.电流表A示数变大，电压表V1示数变大
B.电流表A示数变小，电压表V2示数变小
C.电压表V1示数与电流表A示数的比值变大
D.电压表V2示数与电流表A示数的比值变大
如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1，则（ ）
A.灯泡变亮，电流表示数不变
B.灯泡变暗，电流表示数不变
C.灯泡亮度不变，电流表示数增大
D.灯泡亮度不变，电流表示数减小
如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（ ）
A.电压表示数不变，电流表示数变大
B.电压表示数变大，电流表示数变小
C.电压表和电流表的示数的比值不变
D.电压表和电流表的示数的比值变大
在图示电路中，电源电压保持不变。闭合开关S后，若开关S1由断开到闭合，则下列说法正确的是（ ）
A.电流表A1示数不变，电流表A示数变大
B.电流表A1示数不变，电流表A示数变小
C.电流表A1示数变小，电流表A示数也变小
D.电流表A1示数变大，电流表A示数也变大
如图所示，当只有开关S闭合时，电流表A的示数为I，当开关S和S1都闭合时，电流表A1的示数为I1，则下列说法错误的是（ ）
A.当开关S和S1都闭合时，电流表A的示数一定大于电流表A1的示数
B.当开关S和S1都闭合时，通过电阻R2的电流为I﹣I1
C.当开关S和S1都闭合时，电流表A的示数为I+I1
D.当开关S和S1都闭合时，R1两端的电压一定等于R2两端的电压
如图的电路中，电源电压保持不变，闭合开关S1、S2时灯泡L1、L2都发光，当断开S2时，电流表A1、A2示数的变化情况是（ ）
A.电流表A1、A2的示数都不变
B.电流表Al、A2的示数都变小
C.电流表A1的示数不变，电流表A2的示数变大
D.电流表A1的示数不变，电流表A2的示数变小
小丽连接了如图所示的电路。当她闭合开关后，发现两灯都不发光，电流表的指针不动，电压表读数约为3V，可初步判断电路故障是（ ）
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
如图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（ ）
A.灯泡L1灯丝断了
B.灯泡L2灯丝断了
C.灯泡L1短路
D.灯泡L2短路
如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转。则下列判断正确的是（ ）
A.灯泡L1的灯丝断了
B.灯泡L2的灯丝断了
C.电流表内部出现断路
D.电源接线处接触不良
在图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将R、L位置互换后再次闭合开关S，两个电表指针均不动。若电路中只有一处故障，这个故障是（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
在如图所示的电路中，电源电压保持不变。电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（ ）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
如图所示，当开关S闭合后，灯泡L1、L2均正常发光，但过一会儿，两灯均突然熄灭。某同学利用电压表探究电路故障，他用电压表分别接到灯L1、灯L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零，由此可判断电路的故障是（ ）
A.灯L1断路
B.灯L2短路
C.灯L2断路
D.开关S接触不良
某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变。连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得Uab=Ubc=Ucd=0，Uad=3V。为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得Ubc=Ucd=0；再用导线将b、c连接起来，先后测得Uab=0，Ucd近似等于3V；最后用导线将c、d连接起来，先后测得Uab=0，Ubc近似等于3V。则故障原因可能是（ ）
A.灯Ll和灯L2都发生了断路
B.灯L2和开关S都发生了断路
C.灯Ll和开关S都发生了断路
D.灯Ll、灯L2和开关S都发生了断路
如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，电压表的示数突然变小。经检查发现电路中发生断路，且故障发生在灯L1、L2处。若将电压表并联在灯L2两端，则电压表的示数（ ）
A.一定为零
B.可能为零
C.一定为电源电压
D.可能为电源电压的一半
某同学在探究串联电路电流规律的实验中，按如图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是（ ）
A.电流表断路
B.灯L1断路
C.灯L2短路
D.灯L2断路
如图所示电路中，电源电压为6V，闭合开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，若用一块电压表查找故障，闭合开关S后，则下列说法中正确的是（ ）
A.电压表接在b、c两点间，电压表示数约6V
B.电压表接在a、b两点间，电压表示数约6V
C.电压表接在c、d两点间，电压表示数为6V
D.电压表接在a、d两点间，电压表示数为0V
闭合开关后，发现L1和L2均不发光，为了检查电路故障，用电压表进行测量，结果是：Uab=4.5伏，Ubc=0伏，Uac=4.5伏，由此可以判断故障可能是（ ）
A.灯L1和L2同时断路
B.灯L2断路
C.灯L1断路
D.灯L1和L2同时短路
如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作．过了一会儿，电流表A示数变为零。若电路中故障发生在灯L、电阻R上，用一根导线来判断电路故障，则下列判断正确的是（ ）
A.将导线并联在R两端，电流表无示数，一定是L断路
B.将导线并联在L两端，电流表无示数，一定是R断路
C.将导线并联在R两端，电流表有示数，一定是R断路
D.将导线并联在L两端，电流表有示数，一定是L短路
如图所示，电源电压为3V，闭合开关灯泡不亮，电流表示数几乎为零，电压表示数接近3V，出现此现象的原因可能是（ ）
A.电流表断路
B.灯泡短路
C.开关接触不良
D.a﹣b﹣c段有断路
小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是（ ）
A.灯L1断路
B.灯L2短路
C.电流表烧坏了
D.灯L2断路
37．有一种电子秤的原理如图，它主要由三部分构成，踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），定值电阻R0，显示重力大小的仪表（实质是电压表）．其中AO长20cm，BO长5cm，压力传感器R的阻值与所受压力的关系如表所示．
压力F/N 0 50 100 150 200 250 300 …
电阻R/Ω 30 27 24 21 18 15 12 …
踏板和杠杆组件的质量可以忽略不计，电源电压为6伏．
（1）当压力增加时，电压表的示数 ．
（2）电子秤开机后，还没有称量物体时电压表的示数为1V，定值电阻R0的阻值为 Ω．
（3）当将800N的重物放在踏板上时，在A端会能产生 N压力，此时电压表的示数为 V．
（4）电子秤的电池使用较长时间后，电源电压会降低，为了保证秤量准确，如果不变换电池，可以采取两种方法调节：
方法一：保持电子秤结果不变，只将定值电阻R0的阻值 ．
方法二：保持电子秤结果不变，只将踏板触点B向 （选填“左”或“右”）方向移动．
38．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力．电源电压一定时，风力越 （填“大”或“小”），灯泡越亮．
39．如图甲是利用压敏电阻的特性来测算压力大小的电路装置，其构造有托盘、压力传感器R、电流计G（量程0～600mA），托盘质量忽略不计．
（1）该压敏电阻随压力的变化关系式为：R=100﹣20F（F和R的单位分别是N和Ω），当不称重时，电流计示数是60mA，则电源电压是多少？
（2）该电路装置能测量的最大压力是多少？
（3）在电路中串联定值电阻的作用是什么？如图乙．当电阻Rˊ接入后，该装置所测的压力范围将如何变化？
【课后作业】
光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）
A.电流表和电压表示数均变小
B.电流表和电压表示数均变大
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变小
如图所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，当滑动变阻器滑片P由中点向右滑动的过程中，下列判断正确的是（ ）
A.电流表A示数变大，电压表V示数变大
B.电流表A示数变小，电压表V示数变小
C.电流表A示数变小，电压表V示数变大
D.电流表A示数变大，电压表V示数不变
为了了解电阻值随温度的变化情况，小王同学设计了如图所示的电路，图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。小王在连接好电路且闭合开关后往Rt上擦一些酒精，然后观察电表示数的变化情况。他观察到的现象是（ ）
A.电流表和电压表示数均变小
B.电流表示数变大，电压表示数变小
C.电流表示数变小，电压表示数变大
D.电流表和电压表示数均变大
如图所示电路，当滑动变阻器滑片自a向b滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（ ）
A.表l是电流表，示数变大；表2是电压表，示数变大，灯泡变亮
B.表1是电流表，示数变小；表2是电压表，示数变小，灯泡变暗
C.表1是电压表，示数变小；表2是电流表，示数变小，灯泡变亮
D.表1是电压表，示数变大；表2是电流表，示数变大，灯泡变暗
在如图所示的电路中，电源电压不变，当滑动变阻器滑片P向右移动时，电表示数的变化情况是（ ）
A.电流表A1示数增大，电流表A2示数减少，电压表V示数增大
B.电流表A1示数减少，电流表A2示数减少，电压表V示数增大
C.电流表A1示数增大，电流表A2示数增大，电压表V示数减少
D.电流表A1示数减少，电流表A2示数增大，电压表V示数不变
如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。若只断开开关S2，则（ ）
A.电流表和电压表的示数都变大
B.电流表示数变小，电压表示数不变
C.电流表示数变小，电压表示数变大
D.电流表和电压表的示数都变小
在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A.的示数变大，的示数不变，的示数变小
B.的示数变大，的示数变大，的示数变小
C.的示数变小，的示数不变，的示数变大
D.的示数变小，的示数变小，的示数变大
如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则（ ）
A.A1示数变大，A2示数不变
B.A1示数变大，A2示数变大
C.A1示数不变，A2示数不变
D.A1示数不变，A2示数变小
某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（ ）
A.B.C.D.
如图所示电路，开关S闭合后，电流表A1的示数大于A2的示数，下列说法正确的是（ ）
A.若只将R1与R2的位置对调，电流表A1的示数一定不变，A2的示数一定变小
B.若只将R1与R2的位置对调，电流表A1的示数一定变大，A2的示数一定变小
C.若用电压表V1，V2分别替换电流表A1，A2，电压表V1的示数比V2的大
D.若只用电压表V1替换电流表A1，电压表V1无示数，电流表A2的示数变大
如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（ ）
A.电压表V与电流表A2示数之比变大
B.电压表示数变大
C.电流表A1与A2示数之差不变
D.电流表A2示数不变
如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（ ）
A.电流表A的示数变小，电压表Vl的示数变大
B.电压表Vl与电压表V2的示数之和变大
C.电流表A的示数变小，电压表V2的示数不变
D.电压表V2与电流表A的示数之比变小
小明同学在利用如图所示电路进行电学实验时，闭合开关，发现只有一盏灯亮，电流表和电压表均有示数。若电路中只有一处故障，则（ ）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了故障不发光，当开关S闭合时，电流表有示数，电压表无示数，下列判断正确的是（ ）
A.灯泡L1断路
B.灯泡L1短路
C.灯泡L2断路
D.灯泡L2短路
如图所示，电源电压不变。开关S闭合，灯L1和L2都正常发光，一段时间后，其中一灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A.L1短路
B.L2短路
C.L1断路
D.L2断路
将电阻R1和R2分别连入图（a）、（b）所示的电路中，两电路的电源电压相等且保持不变，闭合电键S，发现电流表A1、A2的示数一致，下列关于电阻R1和R2说法中，正确的是（ ）
A.电阻R1和R2均完好
B.电阻R1、R2中只有一个电阻短路
C.电阻R1、R2中只有一个电阻断路
D.电阻R1和R2均断路
电阻R1、R2、R3以不同的方式组成如图（a）、（b）所示的电路．在两电路中，电源、电压表完全相同且完好，三个电阻中至少有一个电阻存在故障。闭合电键S1、S2，如果两电压表V1和V2均有示数且示数相等。则下列判断正确的是（ ）
A.电阻R1一定短路
B.电阻R2可能断路
C.电阻R3可能断路
D.电阻R3一定完好
在如图所示的电路中，电源电压保持不变。已知电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（ ）
A.若灯L不发光，则一定电阻R短路
B.若灯L不发光，则一定电阻R断路
C.若灯L发光，则一定电阻R短路
D.若灯L发光，则一定电阻R断路
在如图所示的电路中，当闭合开关S后，发现只有一盏灯发光，电压表无示数，电流表指针有明显偏转。造成这种情况的原因可能是（ ）
A.灯泡L1开路
B.灯泡L1短路
C.灯泡L2开路
D.灯泡L2短路
如图所示的电路中，电源电压保持不变，闭合电键S后，电路正常工作。过了一会儿，一电表示数变大，一电表示数变小，则下列判断中正确的是（ ）
A.电阻R一定断路
B.灯L可能变亮
C.灯亮度可能不变
D.电阻R一定短路
如图所示电路，电源电压保持不变，灯L、电阻R可能出现了故障，闭合电键S，灯不亮，电压表有示数，则电路的故障情况是（ ）
A.可能是电阻R断路，电流表无示数
B.可能是灯L短路、电阻R断路，电流表无示数
C.可能是电阻R短路，电流表有示数
D.可能是灯L断路、电阻R短路，电流表无示数
如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（ ）
A.灯L短路
B.灯L断路
C.电阻R短路
D.电阻R断路
在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（ ）
A.电压表无示数，灯泡L1不发光
B.电压表有示数，灯泡L2不发光
C.电压表和电流表都没有示数
D.电压表和电流表都有示数
如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。则下列判断正确的是（ ）
A.电阻R断路
B.电阻R短路
C.灯L断路
D.灯L短路
如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（ ）
A.Ll断路
B.L2断路
C.L1短路
D.L2短路
在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了﹣会儿，两只电表的示数均变大，则下列判断中正确的是（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
在如图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（ ）
A.L1断路
B.L2断路
C.L1短路
D.L2短路
如图所示电路中，开关S闭合后，灯L1发光，灯L2不发光，电压表有示数。该同学将电压表改接到BC两点，发现电压表无示数。产生这种现象的原因是（ ）
A.灯L2的灯丝断了
B.开关S处闭合
C.BC段之间发生了短路
D.AB段之间发生了短路
如图所示，电源两极间电压为6V，开关S闭合后，三只灯都不亮。用电压表逐段测量，结果是Uad=6V，Uab=0，Ubc=0，Ucd=6V，由此可判断发生开路部分可能是（ ）
A.电路的aL1b部分
B.电路的bL2c部分
C.电路的dL3c部分
D.电源部分
如图所示电路，闭合开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，用一块电压表查找故障，闭合开关S，下列说法中正确的是（ ）
A.电压表接在b、c两点间，电压表示数接近电源电压
B.电压表接在a、b两点间，电压表示数0V
C.电压表接在c、d两点间，电压表示数为0V
D.电压表接在a、d两点间，电压表示数为0V
小强同学在探究串联电路电流规律的实验中，按如图所示连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是（ ）
A.灯L1断路
B.灯L2断路
C.灯L2短路
D.电流表烧坏了
如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是（ ）
A.电源接触不良
B.开关接触不良
C.乙灯接触不良或灯丝断了
D.甲灯接触不良或灯丝断了
在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（ ）
A.一定是电阻R断路
B.用导线连接电阻R两端，根据灯的亮暗可以检测出故障原因
C.在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因
D.在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因
张楚宁同学按图所示电路图连接好电路，当她闭合开关S时，发现小灯泡不亮，电流表无示数，她从老师处借了一块电压表，逐段排查，结果是Uab=0，Ubc=0，Uad=6V，Udc=6V，请你对故障原因做一个正确判断（ ）
A.小灯泡的灯丝断了
B.小灯泡没拧紧
C.开关处有断路
D.电流表内部断路
如图所示，闭合开关S后两灯都不亮，这时，用电压表测得Uac=Ubc=3V，若故障只有一处，则故障可能是（ ）
A.ab间短路
B.ab间开路
C.bc间短路
D.bc间开路
某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表一端接a点，另一端分别接b、c、d、e点，观察到的情况如表中所示。电路的故障可能是（ ）
电压表另一端接 b c d e
电压表有无示数 无 无 有 有
A.电流表断路 B.灯L1断路 C.灯L2断路 D.开关S断路
如图所示的电路中，闭合电键S，灯L亮，一段时间后灯L熄灭。已知电路中只有一处故障，且只发生在灯L或电阻R上，则下列判断正确的是（ ）
A.将电流表串联在电路中，若电流表无示数，则一定是灯L断路
B.将电流表串联在电路中，若电流表有示数，则一定是灯L短路
C.将电压表并联在灯L两端，若电压表有示数，则一定是电阻R短路
D.将电压表并联在灯L两端，若电压表无示数，则一定是电阻R断路
39．如图是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息试计算：
小聪 小英
A表示数I/A 0.20 0.15
V表示数U/V 2.0 3.0
身高h/m 1.6
（1）电阻棒的总电阻；
（2）小聪的身高；
（3）该测量仪的身高测量范．
40．为防止酒驾事故的出现，酒精测试仪被广泛应用，其重要原件是酒精气体传感器，酒精气体传感器是一种气敏电阻，它的阻值随着接触到的酒精气体浓度变化而变化，某气敏电阻阻值与酒精气体浓度变化关系如图象甲所示．
（1）由图象甲可知，随着酒精气体浓度的增大，这种气敏电阻的阻值会 ．
（2）利用此酒精气体传感器组成图乙所示电路，其中R1与R2是 联的．
（3）酒精气体浓度越大，电流表的示数 ．（选填“越大”或“越小”）
（4）在所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω，当酒精气体的浓度为0时，电流表的示数为 A．
（5）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，交警在对某驾驶员进行呼气测试时，电流表的示数为0.2A，请通过计算判断该驾驶员是否酒驾？
41．为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图是原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．R0为定值电阻，a、b是一根长为6cm的均匀电阻丝．当不拉拉环时，金属滑片P刚好处于a端．
（1）随着将拉环向右拉，P在c点时，电流表、电压表的示数分别为0.4A、4V，P在d点时，电流表、电压表的示数为0.6A、3V，则R0的阻值、电源电压各为多少？
（2）若c、d间的长度为2cm，则R1的最大阻值为多少？
（3）小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的什么位置处？
【参考答案】
经典例题
【例1】D；【例2】B；【例3】D；【例4】C；【例5】A；【例6】A；【例7】B；【例8】D；【例9】D；【例10】D；【例11】B；【例12】B；【例13】C；【例14】C；【例15】B；【例16】D；【例17】D；
【例18】（1）电源电压为9V；
（2）当S1、S3闭合，S2断开时，L1发光，L2不发光，电压表的示数为9V．
【例19】（1）电压表；
（2）当水位处于最高处时，电压表的示数为12V；
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为0.9A．
【例20】（1）当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为10Ω；
（2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为0.8A；
（3）不足之处：电流表量程太小，可能会烧毁电流表；改进意见：换一个大量程电流表．
课堂演练
1．B；2．D；3．D；4．B；5．D；6．B；7．A；8．C；9．C；10．B；11．C；12．B；13．B；14．A；
变大；0.2A～0.3A；
变小；变大；
R1短路或R1断路或R1断路且R2短路；R1短路；
R1断路或R2断路；R1断路；
R1、R2都断路；R1断路、R2短路；
R1；短路；
21．（1）从重物开始下落到撞击玻璃样品前这段时间内，电阻R0两端的电压是4V；
（2）玻璃样品受到的最大撞击力600N；
（3）该样品满足设计要求．
22．（1）定值电阻R0=60Ω；
（2）弹簧的长度与受到的力的关系是：在弹簧限度内，弹簧受到的压力越大，弹簧长度越短．
（3）最大载重时，该模拟电路的电流表示数为0.11A．
（4）应选择定值电阻R3，替换R0，替换后，最大称量时，电流表示数0.47A．
巩固练习
1-5DBDCB 6-10CACBD 11-15BCBCD 16-20BDCCA 21-25BDABB 26-30ACCBB 31-36DBCCDD
37．（1）变大；（2）6；（3）200；1.5；（4）变大；左．
38．滑动变阻器；亮暗程度；大．
39．（1）电源电压是6V；
（2）该电路装置能测量的最大压力是4.5N；
（3）在电路中串联定值电阻的作用是保护电路；当电阻R′接入后，该装置所测的压力范围将变大．
课后作业
1-5DCABA 6-10BAABC 11-15ABDBC 16-20DBCDB 21-25DDCAD 26-30BBACC 31-35CBCCC 36-38DCB
39．（1）电阻棒的总电阻40Ω；
（2）小聪的身高1.5m；
（3）该测量仪的身高测量范1.4m～1.8m．
40．（1）变小；（2）串联；（3）越大；（4）0.1；（5）该驾驶员为酒驾．
41．（1）R0的阻值、电源电压分别为5Ω和6V；
（2）若c、d间的长度为2cm，则R1的最大阻值为15Ω；
（3）小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的0.3A处．
同课章节目录
