15.4 电流的测量—2020秋人教版九年级物理全册教学课件 素材(共14张PPT)

(共14张PPT)
第十五章
电流和电路
第4节
电流的测量
?九年级
物理
上册
人教版
☆课前导入
水流有大小,强弱之分
我们常拿电流与水流做类比，它是否也和水流一样，有强弱之分呢？
☆课堂探究
知识点一
电流的强弱

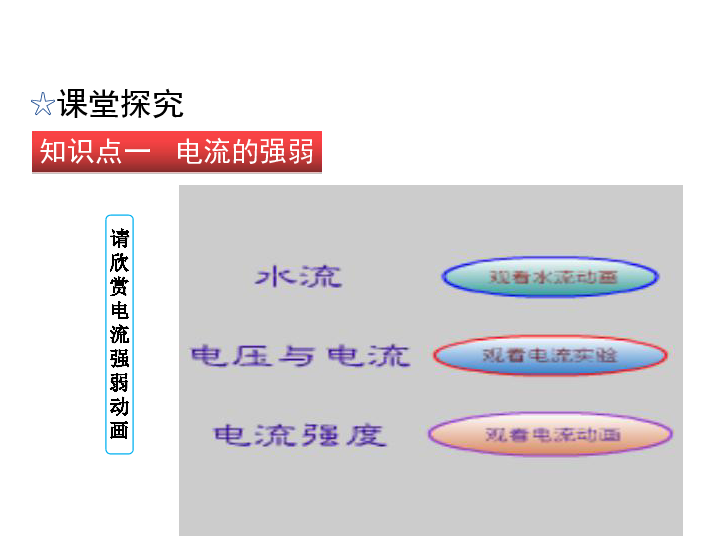

请欣赏电流强弱动画
☆课堂探究
电流：表示电流强弱的物理量；
符号：I
单位：
安培
简称：安
符号：A
常用单位：毫安（mA）、微安（μA）
单位换算：
1A=103mA
1mA=103μA
1A=106μA
安培，法国物理学家，在电磁作用方面的研究成就卓著，对数学和化学也有贡献。

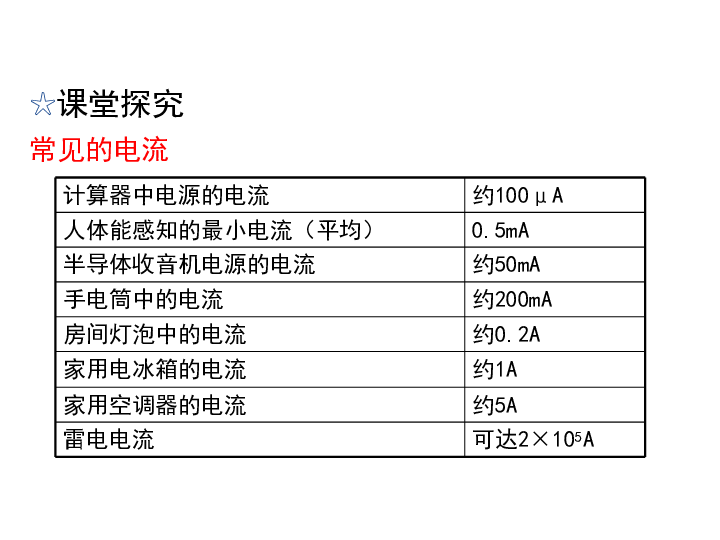

计算器中电源的电流
约100μA
人体能感知的最小电流（平均）
0.5mA
半导体收音机电源的电流
约50mA
手电筒中的电流
约200mA
房间灯泡中的电流
约0.2A
家用电冰箱的电流
约1A
家用空调器的电流
约5A
雷电电流
可达2×105A
常见的电流
☆课堂探究
知识点二
电流的测量
☆课堂探究
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6
A
量程为0～3
A
电流表
A
+
－
符号
电流
测量工具
电流表的结构：
电流表有两个量程:0.6A和3A,到底什么时候用哪个量程呢?
?被测电流小于0.6A,就要选用“0.6”和“-”接线柱；
?被测电流大于0.6A,就要选用“3”和“-”接线柱；
练习电流表的读值：认识量程和分度值
电流表读数：=
用偏转格数×分度值
明确所选电流表的量程；
确定电流表的分度值；
由指针位置读出示数。
0~0.6
A
0~3
A
0.02
A
0.1
A
量程
分度值
电流表的读数
☆课堂探究
电流表的连接
☆课堂探究
电流表的使用
电流表必须和被测的用电器串联。
电流必须从正接线柱流入，从负接线柱流出。
必须正确选择量程。
不允许把电流表直接连
到电源的两极！
☆课堂探究
找一找：下面四幅图的连接有问题吗？
不要把电流表直接连到电源的两极上．
电流表与被测用电器要串联；
电流要从电流表的“+”接线柱进，“-”接线柱出
不要超过电流表的量程；
☆课堂探究
电流
定义：
表示电流强弱的物理量，用I表示
安培，简称安，用A表示
单位：
仪器：
连接方法
电流正入负出
串联在电路中
使用
A
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA
）
概念
测量
符号
电流表
☆课堂小结
3.如图所示是测量通过小灯泡的四个电路图，其中接法正确的是（
）。
A
A
A
A
A
B
C
D
C
☆课堂作业
谢
谢
观
赏
