16.3 电阻—2020秋人教版九年级物理全册教学课件 素材（18张）

(共18张PPT)
第十六章
电压电阻
第3节
电
阻
?九年级
物理
上册
人教版
☆课前导入
　　

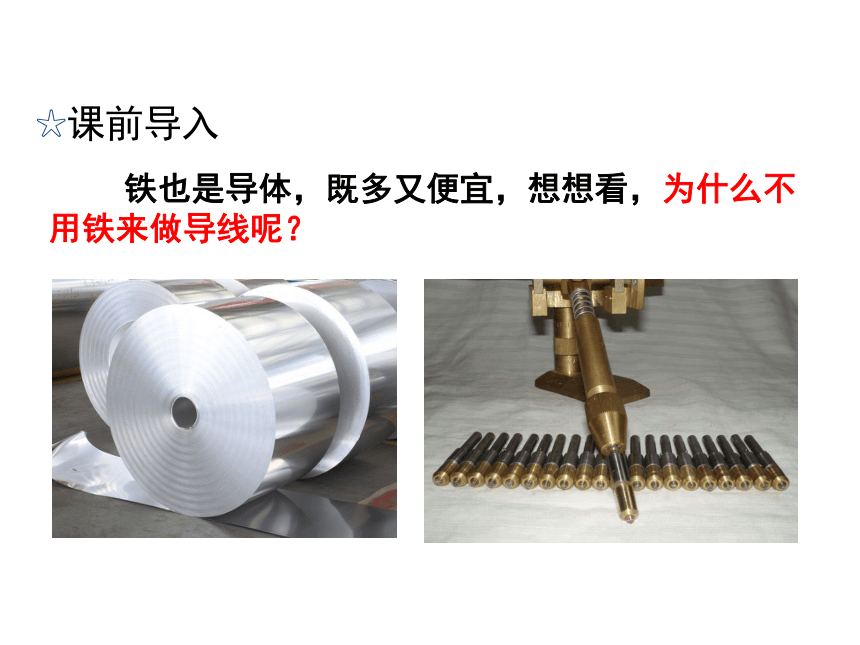

铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？

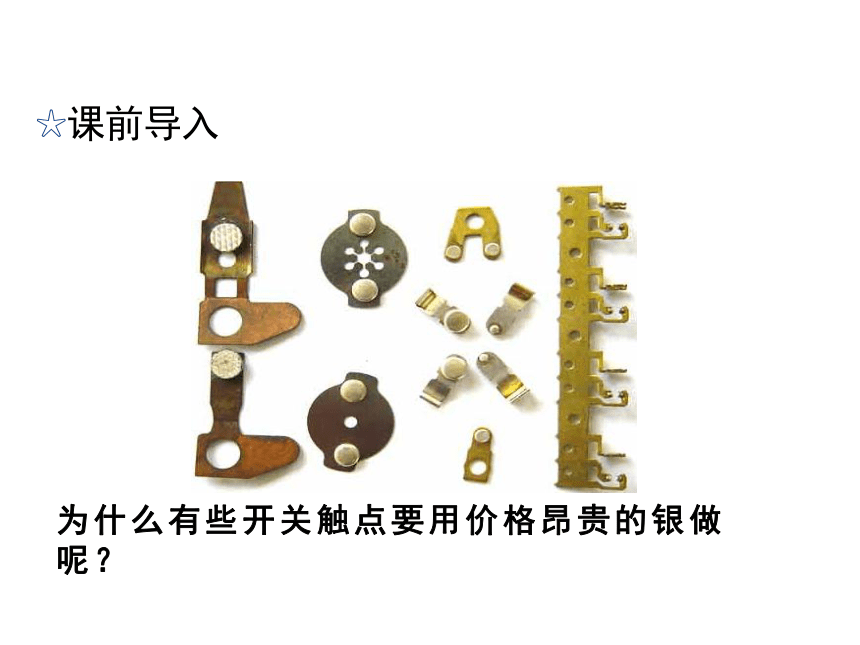

为什么有些开关触点要用价格昂贵的银做呢？
☆课前导入
☆课前导入

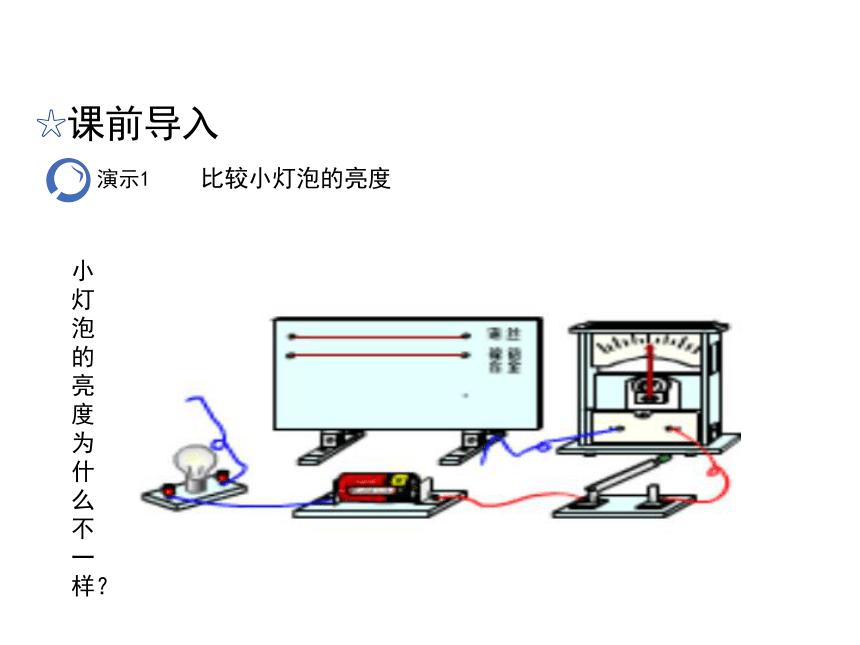

演示1
比较小灯泡的亮度
小灯泡的亮度为什么不一样？
☆课堂探究
知识点一
电
阻
物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。
导体的电阻通常用字母R
表示。
单位：欧姆（ohm），简称欧，符号Ω。
电阻的单位还有：兆欧（MΩ）
、千欧（kΩ）
换算关系：1kΩ
=
103Ω
1MΩ
=106Ω
☆课堂探究
欧姆简介
欧姆，德国物理学家。欧姆定律及其公式的发现，给电学的计算,带来了很大的方便。人们为了纪念他，将电阻的单位定为欧姆,简称“欧”

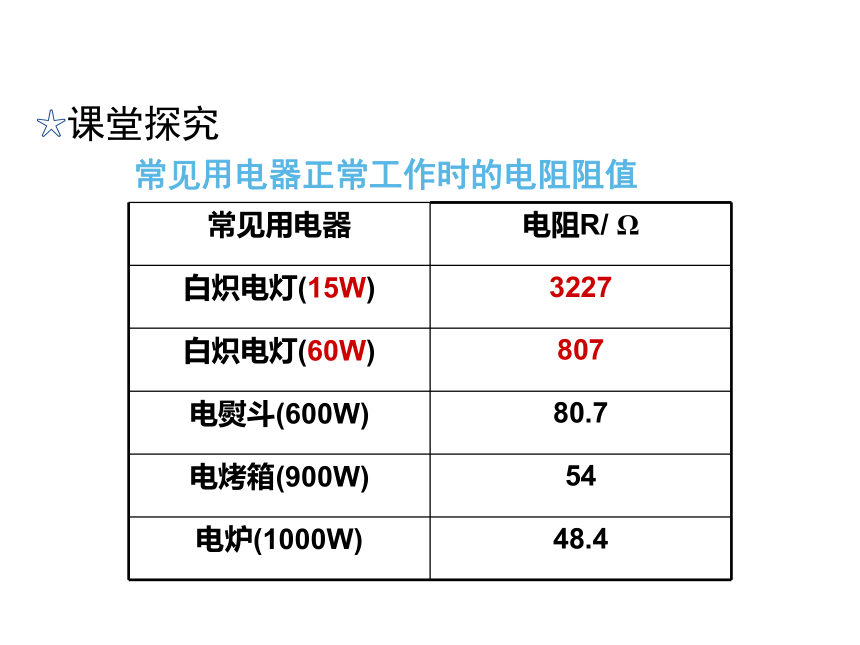

常见用电器
电阻R/
Ω
白炽电灯(15W)
3227
白炽电灯(60W)
807
电熨斗(600W)
80.7
电烤箱(900W)
54
电炉(1000W)
48.4
常见用电器正常工作时的电阻阻值
☆课堂探究
几种长1m、横截面积1mm2的金属导线在20℃时的电阻值
导线
电阻R/
Ω
银
0.016
铜
0.017
铝
0.027
铁
0.096
钨
0.052
锰铜
0.44
镍铬合金
1.1
1.
为什么不用又多又便宜的钢铁来做导线？
2.
通常情况下用什么材料来做导线？
3.
高压输电线用什么材料来做导线？
相同规格下，钢铁导线的电阻大，如果用钢铁做导线，将有大量的电能损耗在导线上。
铜、铝
高压输电线用横截面积较大的铝线进行输送电能的
【想想议议】
☆课堂探究
在电子技术中，要经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用
表示。
☆课堂探究
符号
☆课堂探究
知识点二
影响电阻大小的因素
演示2
请欣赏模拟实验
视频
◆材料、横截面积相同时，长度越长，电阻越大；
◆材料、长度相同时，横截面积越大，电阻越小；
◆导体的电阻与材料有关；
导体的电阻与导体的材料、长度、横截面积等有关。
导体的电阻是导体本身的一种性质。
一段导体不论是否接入电路，都有电阻，且电阻大小不变。
实验结论
导体电阻还跟温度有关。对大多数导体来说，温度越高，导体电阻越大。但也有少数导体，电阻随温度的升高而减小。
某些材料的温度降低到一定程度时,电阻会突然消失，这就是超导现象。具有超导现象的导体叫做超导体。
实验结论
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
铜、铝、橡胶、陶瓷都是良好的电工材料。
介于中间的锗、硅是常用的半导体材料。
☆课堂探究
几种长1m、横截面积1mm2的金属导线在20℃时的电阻值：
导线
电阻R/
Ω
银
0.016
铜
0.017
铝
0.027
铁
0.096
钨
0.052
锰铜（铜、锰、镍的合金）
0.44
镍铬合金（镍、铬、锰的合金）
1.1
☆课堂探究
物理量
字母表示
单位
其他单位
换算
电流
I
安培
(A)
毫安(mA)、微安(μA)
1A=1000mA;
1mA=1000μA
电压
U
伏特（V）
千伏(KV)、毫伏(mV)
1KV=1000V;
1V=1000mV
电阻
R
欧姆（Ω）
兆欧(MΩ)、千欧(KΩ)
1MΩ=1000KΩ;
1KΩ=1000Ω
电阻(Ｒ)
(1)定义:
(2)单位:
(3)影响因素:
——用来表示导体对电流阻碍作用的大小
欧姆，简称欧，符号Ω
材料、长度、
横截面积和温度
☆课堂小结
有两条粗细相同、材料相同的导线，一条长20
cm,另一条长1.3m，哪条导线电阻大，为什么？
在相同的电压下，通过导线1的电流较大，说明导线1对电流的阻碍作用小，它的电阻比较小；通过导线2的电流较小，说明导线2对电流的阻碍作用大，它的电阻比较大。
☆课堂练习
