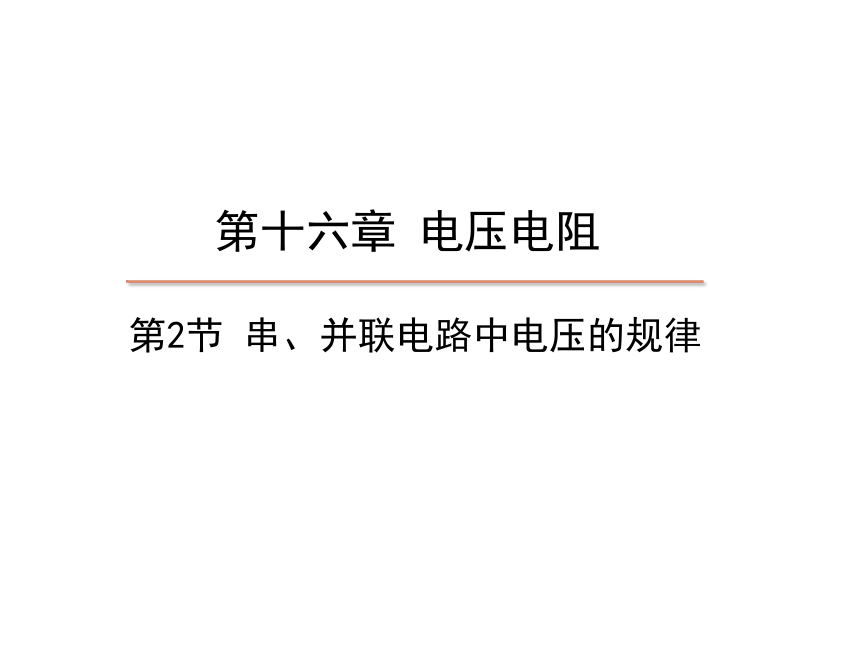

第十六章
电压电阻
第2节
串、并联电路中电压的规律
?九年级
物理
上册
人教版

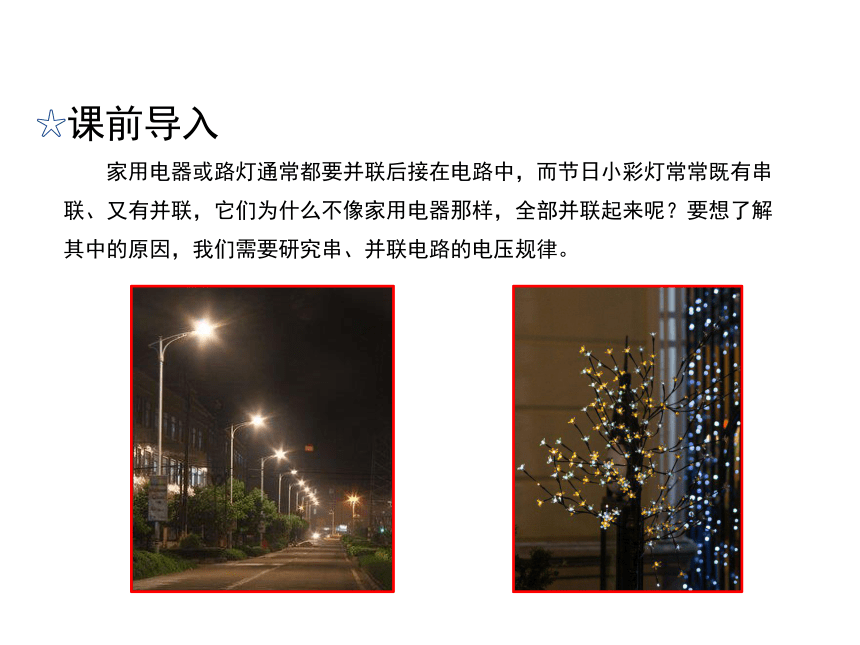

☆课前导入
家用电器或路灯通常都要并联后接在电路中，而节日小彩灯常常既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？要想了解其中的原因，我们需要研究串、并联电路的电压规律。

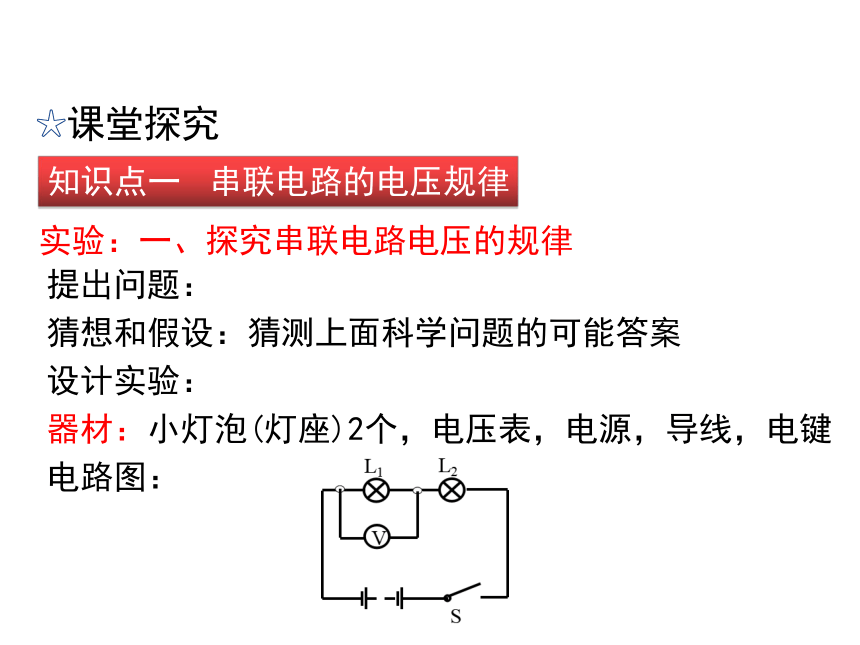

实验：一、探究串联电路电压的规律
提出问题：
猜想和假设：猜测上面科学问题的可能答案
设计实验：
器材：小灯泡(灯座)2个，电压表，电源，导线，电键
电路图：
☆课堂探究
知识点一
串联电路的电压规律
实验步骤：
1.按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1
L1
L2
V
L2
L1
S
A
B
☆课堂探究

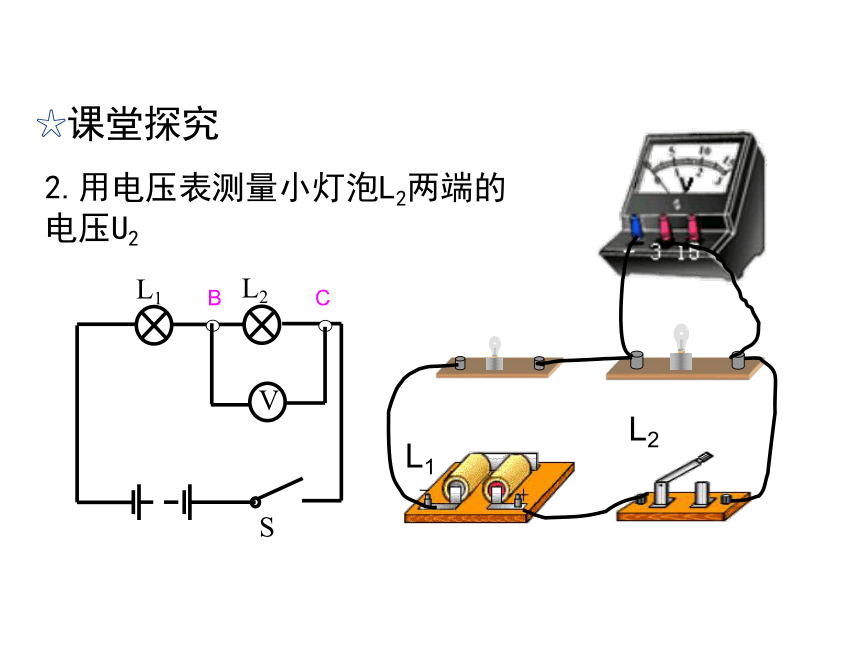

2.用电压表测量小灯泡L2两端的电压U2
L1
L2
V
L2
L1
S
C
B
☆课堂探究

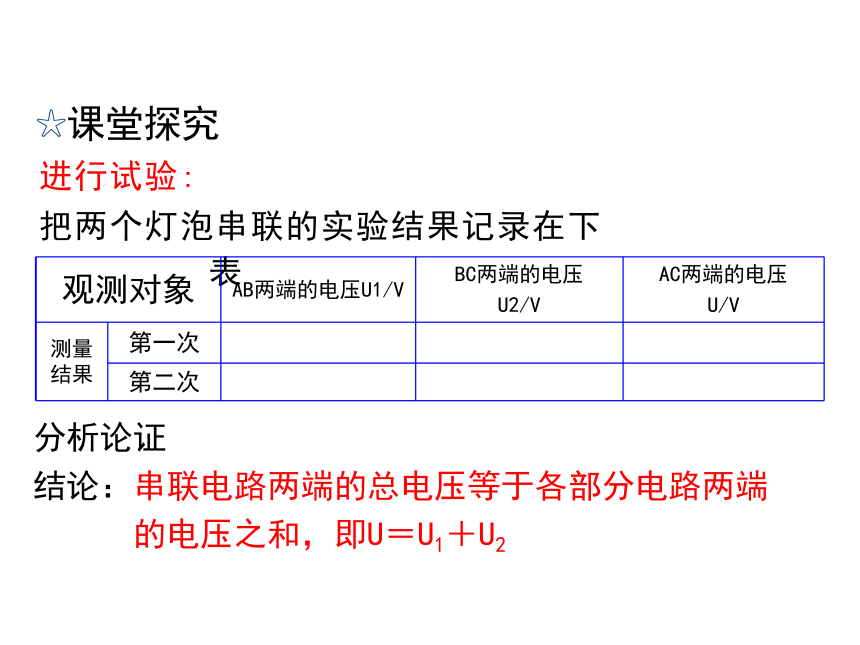

进行试验:
把两个灯泡串联的实验结果记录在下表
观测对象
AB两端的电压U1/V
BC两端的电压
U2/V
AC两端的电压
U/V
测量结果
第一次
第二次
分析论证
结论：串联电路两端的总电压等于各部分电路两端
的电压之和，即U＝U1＋U2
☆课堂探究

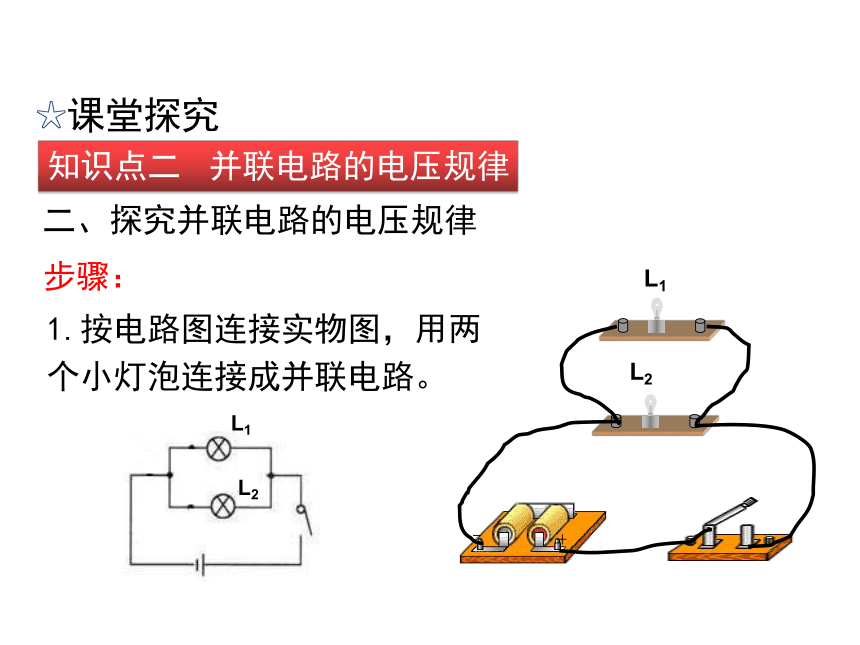

二、探究并联电路的电压规律
步骤：
1.按电路图连接实物图，用两个小灯泡连接成并联电路。
L1
L2
L1
L2
☆课堂探究
知识点二
并联电路的电压规律
2.按电路图连接实物图，用电压表测量小灯泡L1两端的电压U1。
L1
L2
☆课堂探究
3.按电路图连接实物图，用电压表测量小灯泡L2两端的电压U2。
L1
L2
☆课堂探究
4.按电路图连接实物电路，用电压表测量干路两端的电压U。
L1
L2
U
☆课堂探究
进行试验
把两个灯泡并联的实验结果记录在下表
观测对象
L1两端的电压U1/V
L2两端的电压U2/V
电路两端的电压U/V
测量结果
第一次
第二次
分析论证
结论：并联电路两端的总电压等于各各支路两端的电
压之和，即U=U1=U2
☆课堂探究
实验中注意事项
正确选择电压表的量程，电压表正负接线柱连接正确。
01
03
04
05
每次测量后先断开开关，再拆改电路。
检查电压表的零点。
电路连接后，先检查电路，然后进行试触。
02
连接过程中，开关断开。
☆课堂探究
☆课堂小结
串联电路
并联电路
电压规律
表达式
串联电路中电源电压等于各用电器两端电压之和
并联电路中电源两端电压与各支路用电器两端的电压相等
U=U1+U2+……
U=U1=U2=……
1.如图所示，电源电压为6V，电压表的示数为2V，则灯泡L1和L2两端的电压分别为（
）。
A.4V、2V
B.2V、4V
C.2V、2V
D.4V、4V
A
☆课堂练习
2.有关6节干电池的说法中，正确的是（
）。
A.每一节干电池的电压都与电池组总电压相同
B.6节干电池都串联时，总电压跟任何一节电池电压一样大。
C.6节干电池串联联时，总电压等于6节电池的和
D.这6节干电池可组成6V的电源
C
☆课堂练习
3.小方将规格不同的灯L1、L2并联在电路中实验，用电流表测得通过灯L1电流为0.1A，灯L2电流0.12A，则两灯的干路电流为_
___A；
4.小方接着更换两个规格相同的灯泡并联重做实验，用电流表测得两灯干路电流为0.32A，通过灯L1电流0.16A，则通过灯L2电流为_____A。
0.22
0.16
☆课堂练习
5.指出电路中的电压表测量的是谁的电压值？
电压表V测量L2的两端电压
电压表V1测量L2的两端电压，V2测量L1的两端电压
电压表V1测量L1的两端电压，V2测量L2的两端电压
☆课堂练习
6.下列电路图中正确的是（
）。
D
☆课堂练习
