第十八章
电功率
第3节
测量小灯泡的电功率

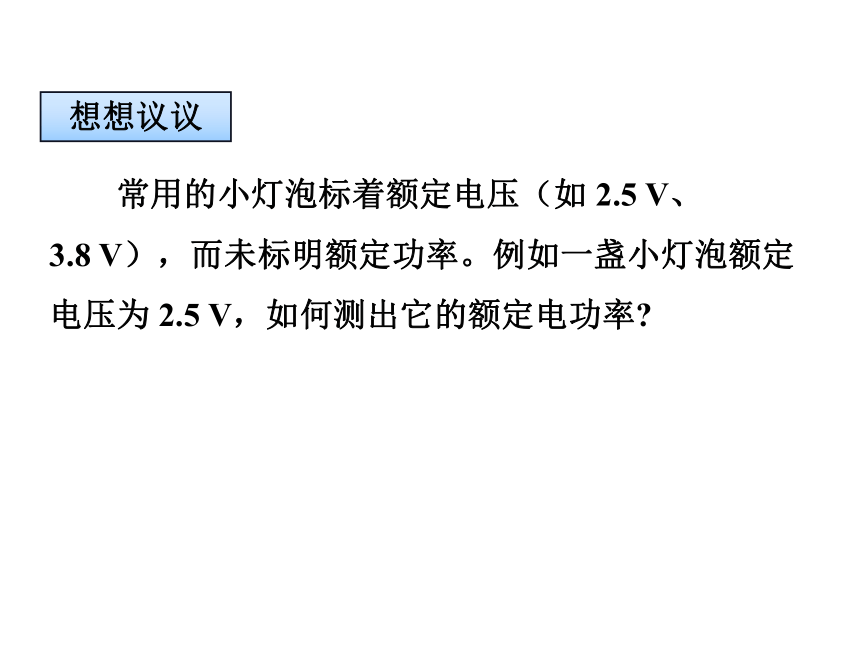

　　常用的小灯泡标着额定电压（如
2.5
V、
3.8
V），而未标明额定功率。例如一盏小灯泡额定电压为
2.5
V，如何测出它的额定电功率?
想想议议

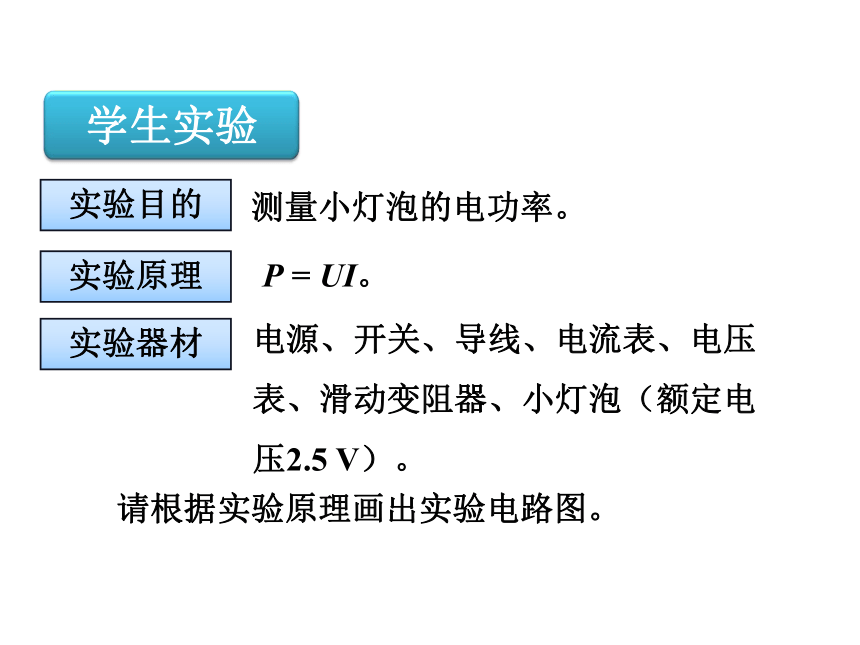

　　　　　　测量小灯泡的电功率。
P
=
UI。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5
V）。
实验目的
实验原理
实验器材
　　请根据实验原理画出实验电路图。
　　实验电路图：
　　（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约
1.2U额）
。
　　（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
实验要求
　　提示：注意电流表与电压表的量程、滑动变阻器的使用方法。
　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5
V、2
V和3
V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；
　　（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
实验步骤

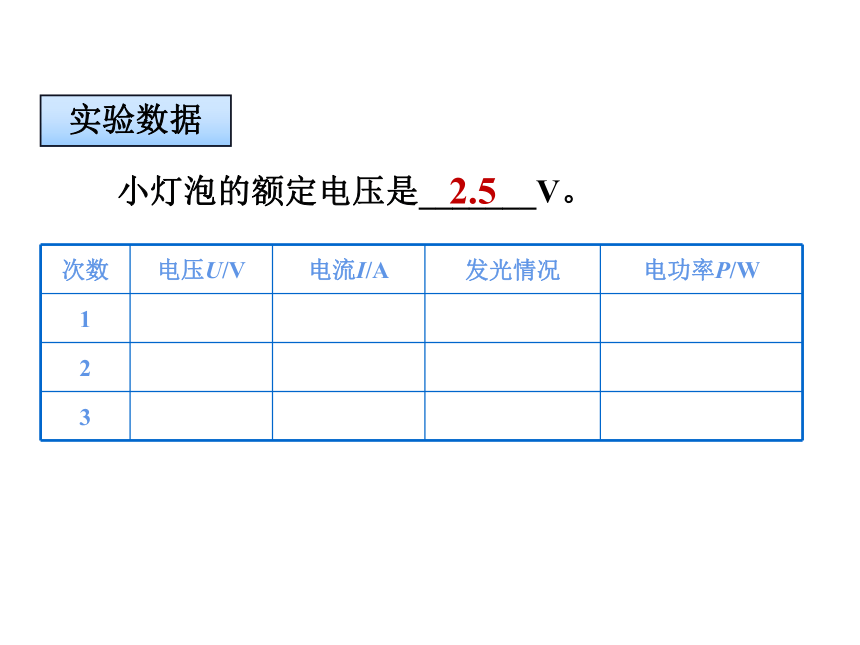

　　小灯泡的额定电压是_______V。
2.5
实验数据
次数
电压U/V
电流I/A
发光情况
电功率P/W
1
2
3
＜
＞
暗
亮
烧毁
　　根据实验结果回答问题：
U实
=
U额
P实
=P额
灯正常发光
U实＜U额
P实
P额
灯比正常发光_____
U实＞U额
P实
P额
灯比正常发光_____
灯有可能被______
　　甲灯标有“PZ
220
V
40
W”，乙灯标有“PZ
220
V
100
W”，将两盏灯并联接在220
V
电路中，比较两灯的亮度。
灯亮度的比较
　　演示实验1：
　　结论：U实
=
U额
时，P额
大的灯泡亮。
　　将上述两灯串联接在
220
V电路中，比较两灯的亮度。
　　比较两盏灯的亮度，应比较它们的实际功率，实际功率大的灯泡亮。
　　演示实验2：
　　结论：U实
≠
U额
时，P额
小的灯泡亮。
　　1．利用如图所示的器材，测量小灯泡的电功率。
　　（1）
在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。
大
左
练一练
　　（2）
闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。
灯泡断路
练一练
　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2
V
时，电流表的示数如图所示，此时电流为____A，小灯泡的功率为___W。
0.3
0.6
练一练
　　2．小灯泡上标有“6
V
3
W”字样，将这盏灯接到3
V电压下，它比正常发光时___（选填“亮”
或“暗”），这时它的实际功率为_____W。
暗
0.75
练一练
实验目的：测量小灯泡的电功率；理解额定功率和实际功率
的关系；
实验原理：P=IU；
实验器材：电源、开关、导线、小灯泡、电压表、电流表、
滑动变阻器；
实验电路图：
课堂小结
实验步骤：（1）按照电路图连接实物图。
（2）闭合开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，并记录电压表电流表示数。
（3）调节滑动变阻器，使小灯泡两端电压为其额定电压的1.2倍，观察小灯泡发光情况，并记录电压表、电流表示数。调节滑动变阻器，使小灯泡两端电压低于额定电压，观察小灯泡发光情况，并记录电压表、电流表示数。
（4）根据P=IU得出小灯泡电功率。
