20.3 电磁铁 电磁继电器—2020秋人教版九年级物理全册教学课件(共17张PPT)

(共17张PPT)

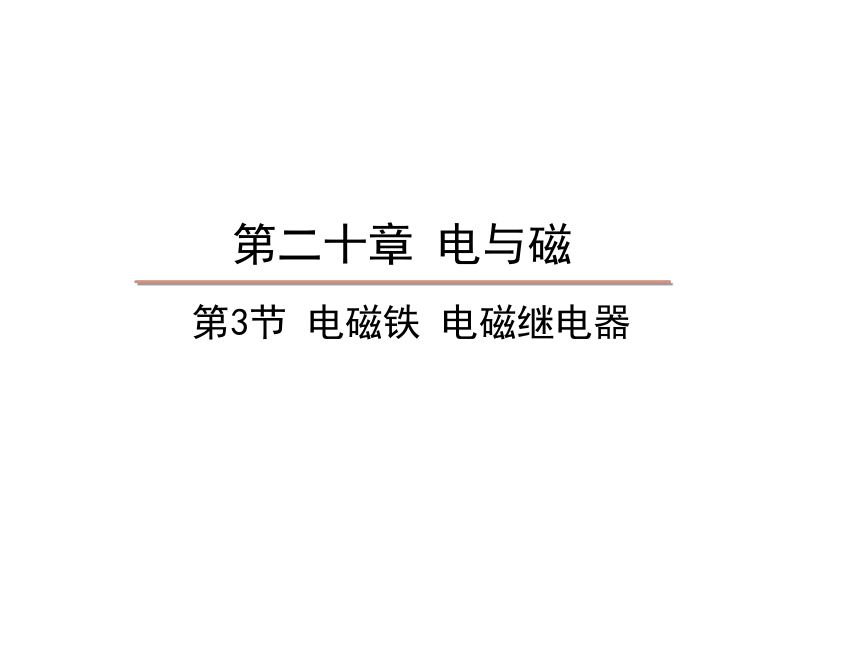

第二十章
电与磁
第3节
电磁铁
电磁继电器
电磁铁起重机

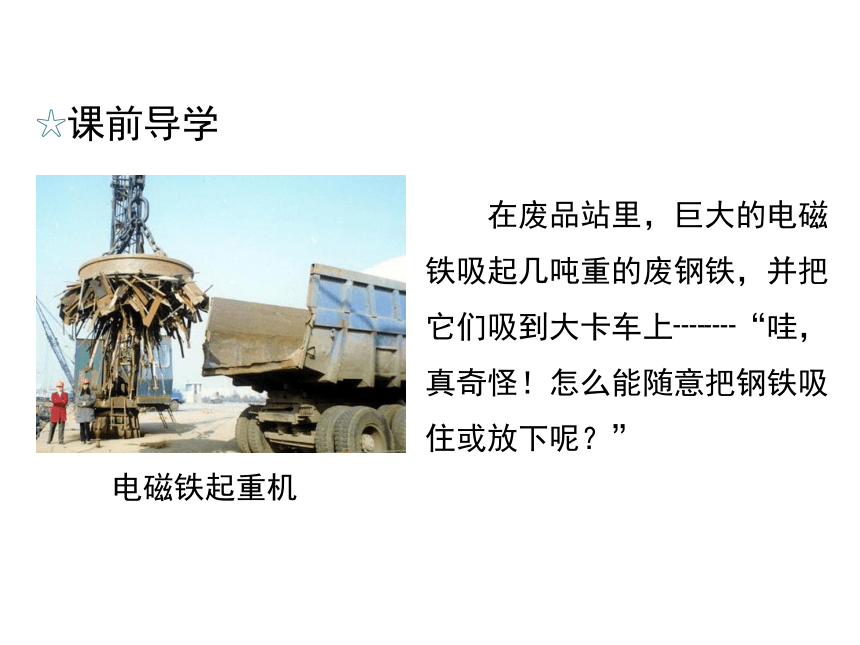

在废品站里，巨大的电磁铁吸起几吨重的废钢铁，并把它们吸到大卡车上┈┈“哇，真奇怪！怎么能随意把钢铁吸住或放下呢？”
☆课前导学

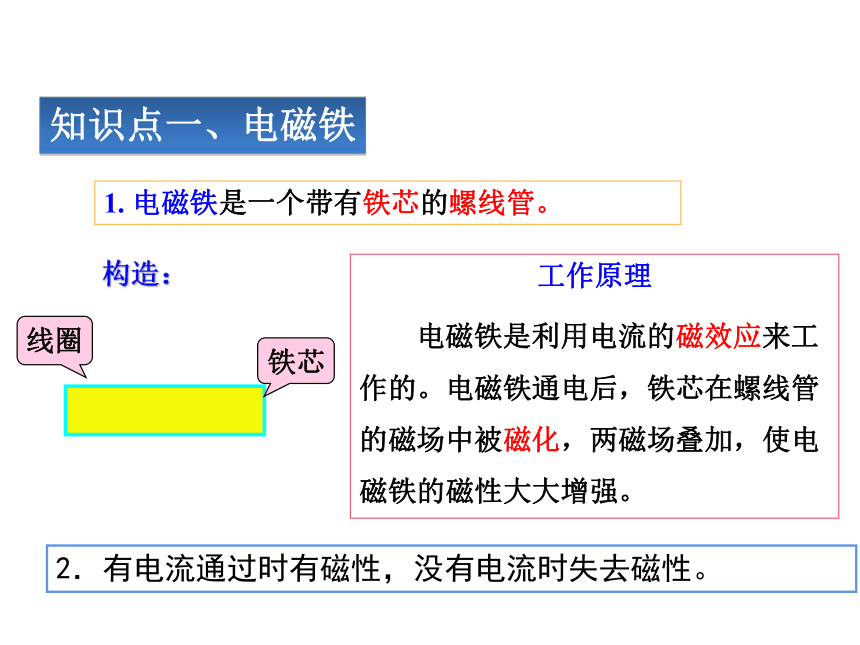

知识点一、电磁铁
构造：
1.
电磁铁是一个带有铁芯的螺线管。
工作原理
电磁铁是利用电流的磁效应来工作的。电磁铁通电后，铁芯在螺线管的磁场中被磁化，两磁场叠加，使电磁铁的磁性大大增强。
2．有电流通过时有磁性，没有电流时失去磁性。

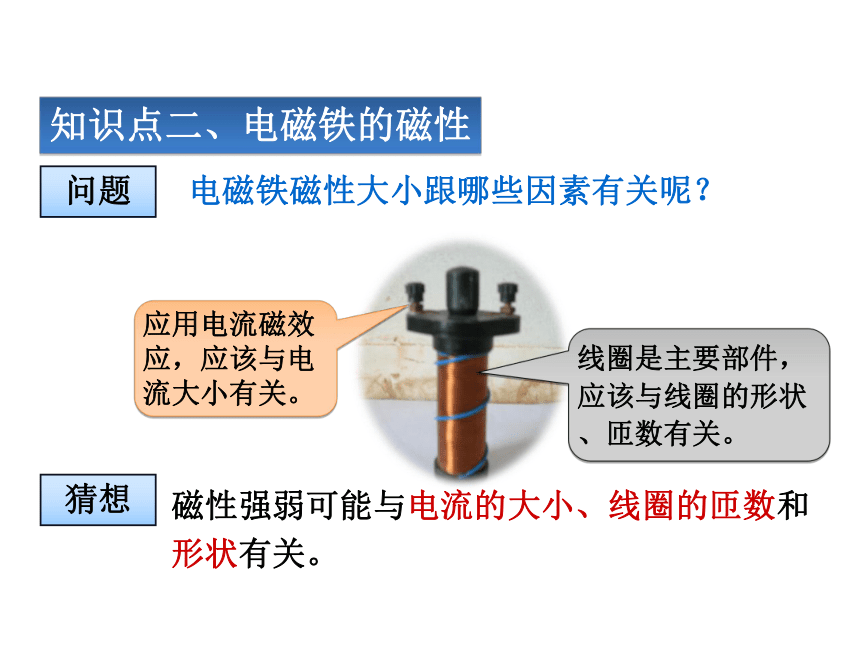

知识点二、电磁铁的磁性
电磁铁磁性大小跟哪些因素有关呢？
磁性强弱可能与电流的大小、线圈的匝数和形状有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
问题
猜想
影响电磁铁磁性强弱的因素

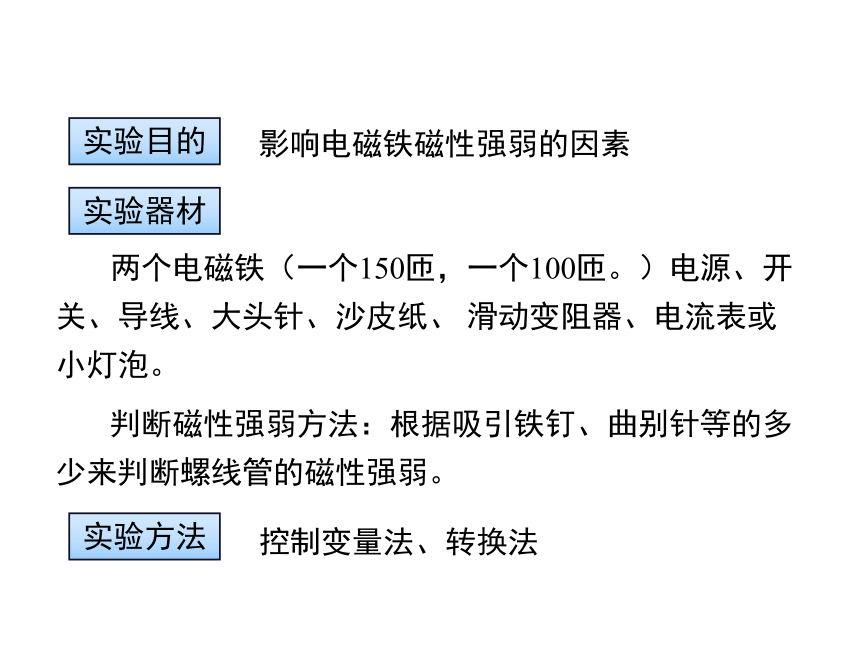

两个电磁铁（一个150匝，一个100匝。）电源、开关、导线、大头针、沙皮纸、
滑动变阻器、电流表或小灯泡。
控制变量法、转换法
判断磁性强弱方法：根据吸引铁钉、曲别针等的多少来判断螺线管的磁性强弱。
实验目的
实验器材
实验方法
改变线圈匝数
当电流一定时，电磁铁线圈的匝数______，磁性______。
越多
越强

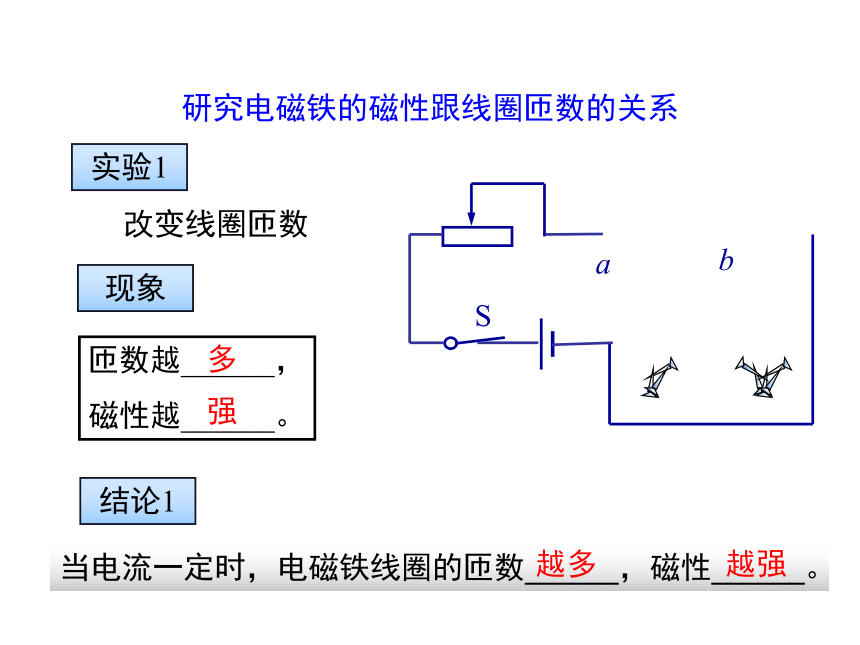

研究电磁铁的磁性跟线圈匝数的关系
多
强
匝数越______，
磁性越______。
现象
结论1
实验1

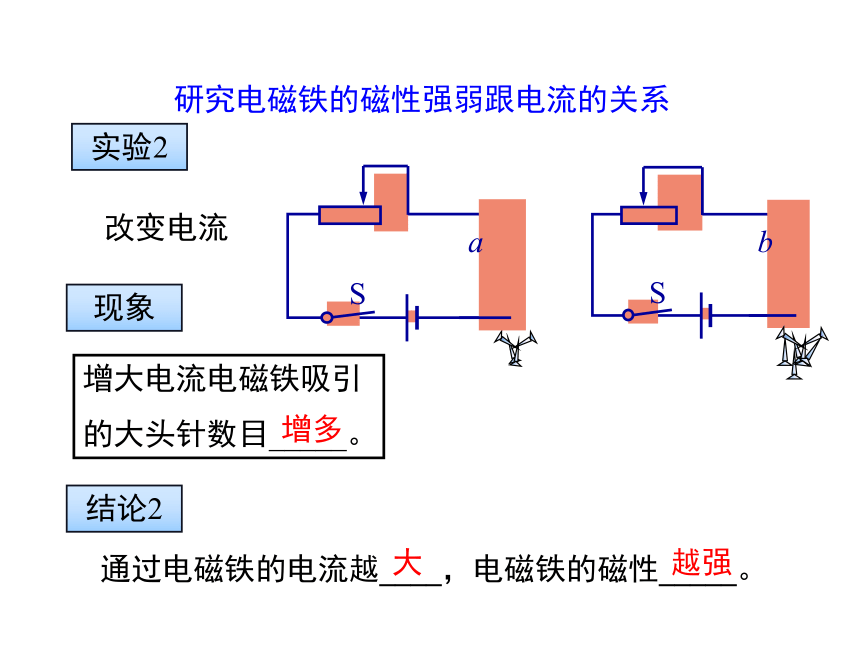

研究电磁铁的磁性强弱跟电流的关系
改变电流
通过电磁铁的电流越____，电磁铁的磁性_____。
增大电流电磁铁吸引
的大头针数目_____。
越强
大
增多
现象
结论2
实验2
探究有无铁芯对电磁铁磁性的影响
当电磁铁的匝数和通过电流一定时，有铁心，电磁铁的磁性大大增强。
保证线圈匝数和电流大小不变，使电磁铁有无铁芯，观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱。
结论3
实验3
知识点三、电磁铁的应用
　　磁浮列车所用的磁体大多是通有强大电流的电磁铁，是靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁浮列车的最高速度可超过每小时500
km。
2003年，上海浦东机场到市区的磁浮铁路成为我国第一条正式投入运营的磁浮铁路。
知识点三、电磁继电器
　　在生活中，我们经常看到一些大型机器在工作（如大型吊
车），而它们的电流可达几十安、上百安，直接控制或操作是
很危险的，那怎么才能控
制这些强大的电流？
1.继电器是利用一个回路的电流控制另一个回路中电流的装置。
电磁铁：
衔铁：
弹簧：
触点：
2.常用电磁继电器的结构和电路
A
C
B
通电时产生磁性，吸下衔铁
带动动触点上下运动
电磁铁无磁性时，带动衔铁离开电磁铁
相当于被控制电路的开关
3.电磁继电器的工作原理
作用：用控制
电压
电流电路的通断来间接控制
电压
电流电路的通断。
实质：电磁继电器的实质就是一种利用
来控制工作电路通断的
。
低
弱
高
强
电磁铁
开关
4.电磁继电器的作用及实质
课内小结
结构：内部插有铁芯的螺线管。
工作原理：利用电流的磁效应来工作。
电磁铁的优点
电磁铁
影响电磁铁磁性大小的因素
磁性有无可以通过通断电来控制。
磁性强弱可以通过改变电流的大小和线圈的匝数来控制。
它的磁极可以通过改变电流的方向来控制。
应用
电流大小
线圈匝数
实质：利用电磁铁来控制工作电路的开关。
应用
电磁继电器
（1）
用低电压、弱电流控制高电压、强电流。
（2）
实现自动控制。
（3）
实现远距离控制。
课内小结
