20.5 磁生电—2020秋人教版九年级物理全册教学课件(共15张PPT)

(共15张PPT)
第二十章
电与磁
第五节
磁生电

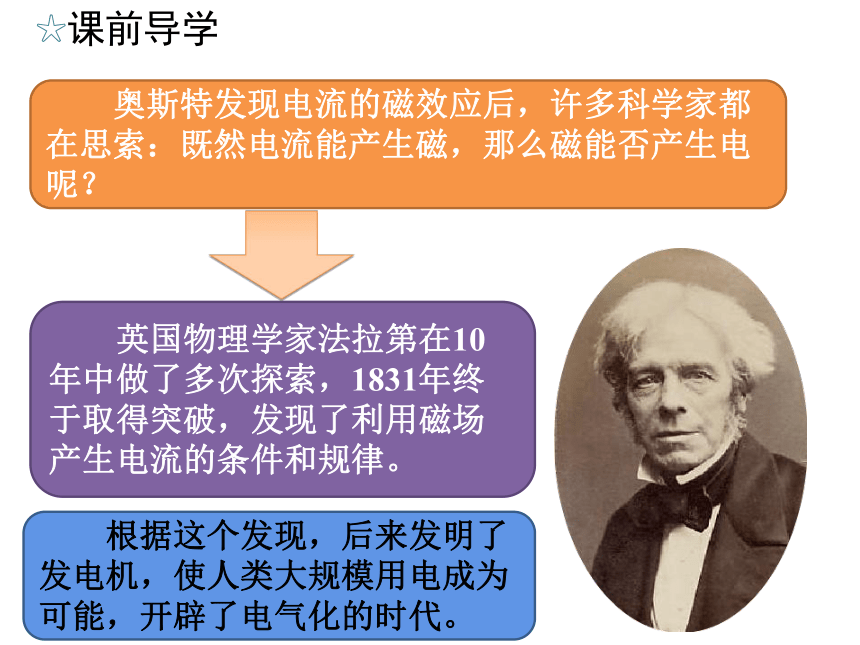

　　奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？
　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。
　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。
☆课前导学

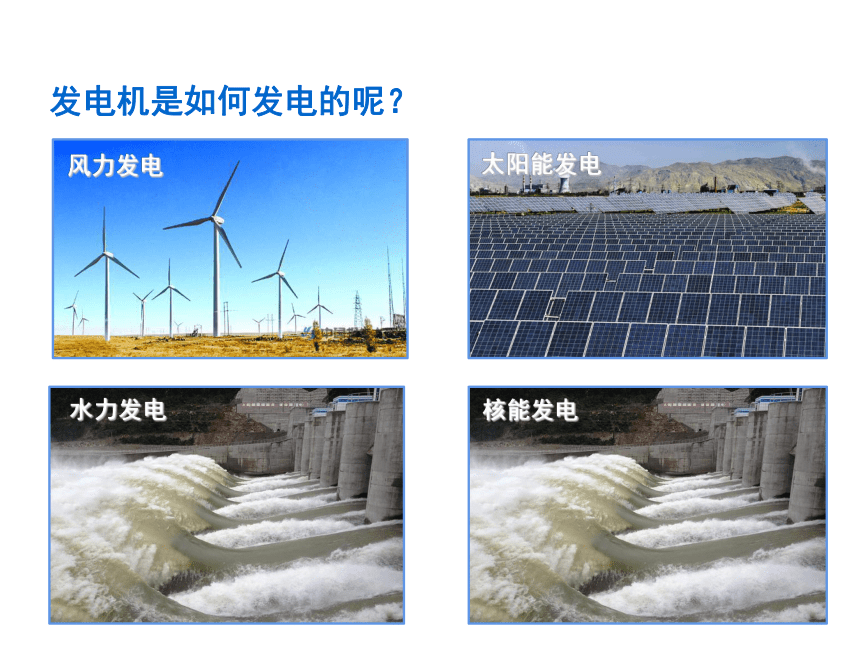

发电机是如何发电的呢？
水力发电
核能发电

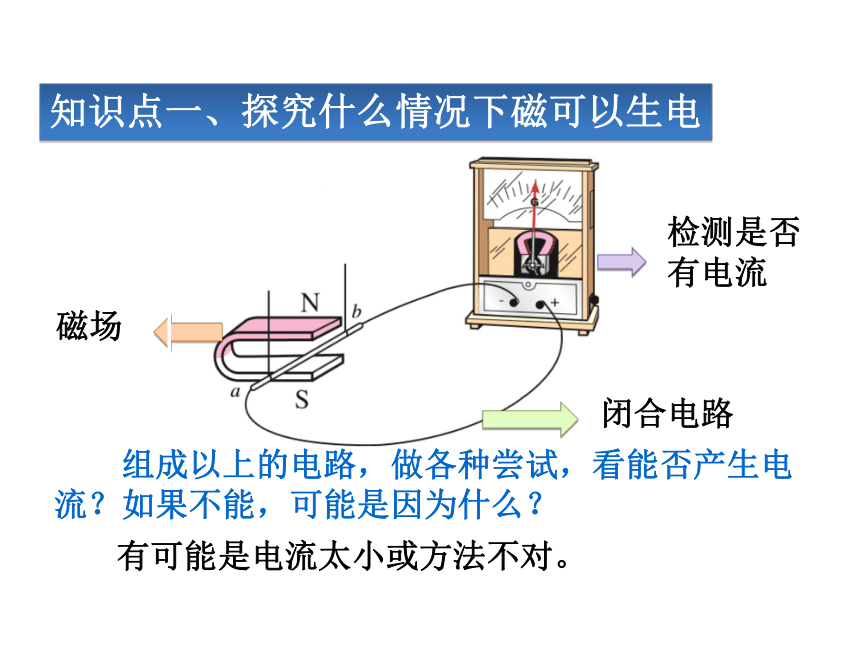

磁场
检测是否有电流
闭合电路
　　组成以上的电路，做各种尝试，看能否产生电流？如果不能，可能是因为什么？
　　有可能是电流太小或方法不对。
知识点一、探究什么情况下磁可以生电

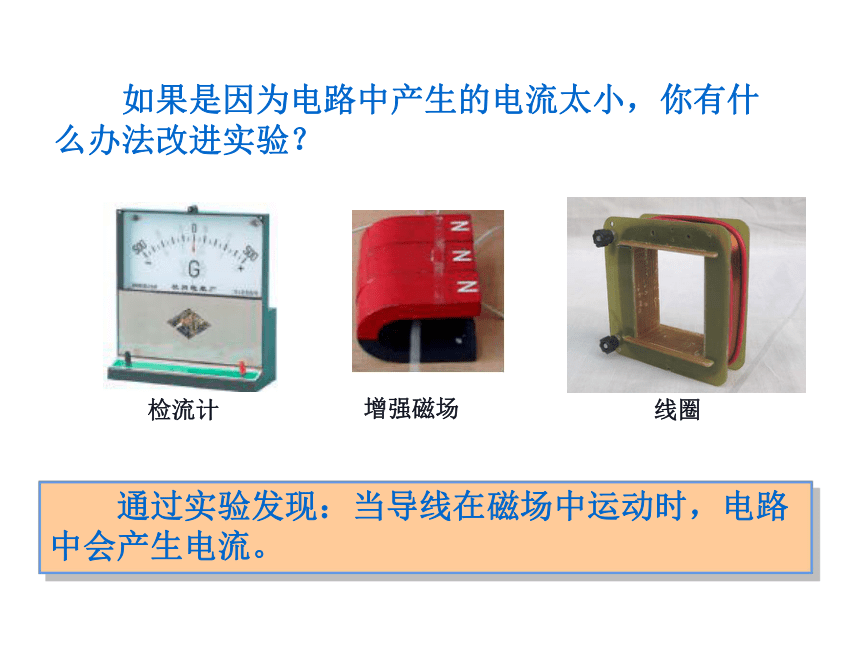

检流计
增强磁场
线圈
　　如果是因为电路中产生的电流太小，你有什么办法改进实验？
　　通过实验发现：当导线在磁场中运动时，电路中会产生电流。
　　

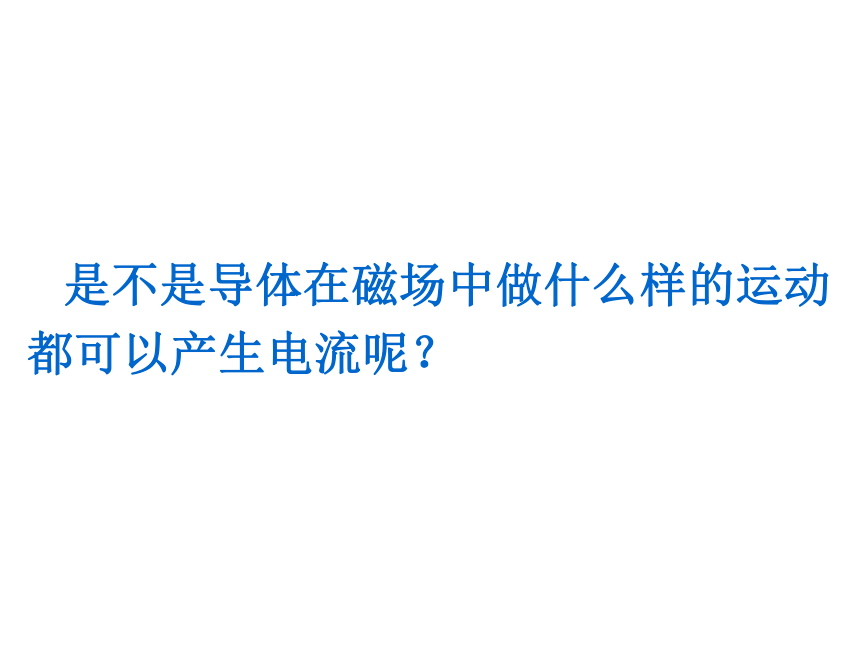

是不是导体在磁场中做什么样的运动都可以产生电流呢？

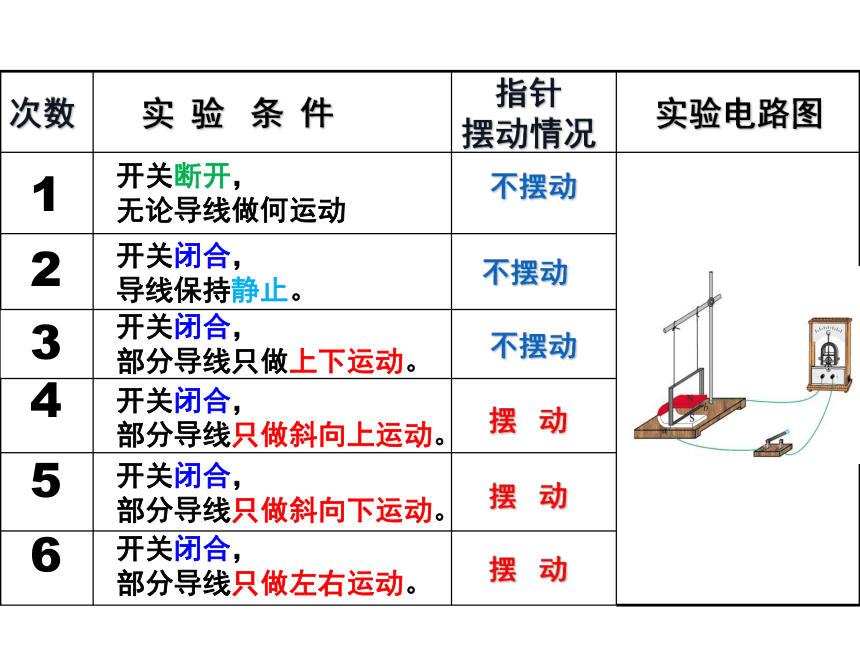

次数
实
验
条
件
指针
摆动情况
实验电路图
1
开关断开，
无论导线做何运动
不摆动
2
3
4
开关闭合，
导线保持静止。
不摆动
开关闭合，
部分导线只做上下运动。
不摆动
开关闭合，
部分导线只做斜向上运动。
摆
动
5
6
开关闭合，
部分导线只做斜向下运动。
摆
动
开关闭合，
部分导线只做左右运动。
摆
动
　　把磁感线想象成一根根线，导线想象成一把刀。
　　1．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这是一种电磁感应现象。
　　2．电路中产生的电流叫做感应电流。
电磁感应现象
3．电磁感应现象的应用
变压器
不用电手电筒
　　（1）观察手摇发电机的构造；
　　（2）观察发电机对小灯泡亮度的影响。
　　1．发电机发出的电流的大小和方向是变化的。
知识点二、发电机
　　小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。
　　（3）检验手摇发电机电流方向的变化。
　　二极管交替发光，说明产生的电流方向不停在改变。
2．交变电流
　　交流发电机产生的电流是交变电流，简称交流。
　　在交变电流中，电流在每秒内周期性变化的次数叫做频率。
　　我国电网以交流供电，频率50赫兹。
　　（1）发电机的构造
　　发电机由转子和定子两部分组成。
　　大型发电机一般采用磁极旋转的方式来发电。
大型发电机安装转子
3．发电机工作原理
　　（2）工作原理
　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
铜环
电刷
　　（3）发电机发电的过程是其他形式能转化为电能的过程。
课堂小结
电磁感应
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫做电磁感应，产生的电流叫做感应电流。
磁生电
发电机
组成
能量转化：机械能转化为电能。
原理
转子
定子
种类
交流发电机
直流发电机
