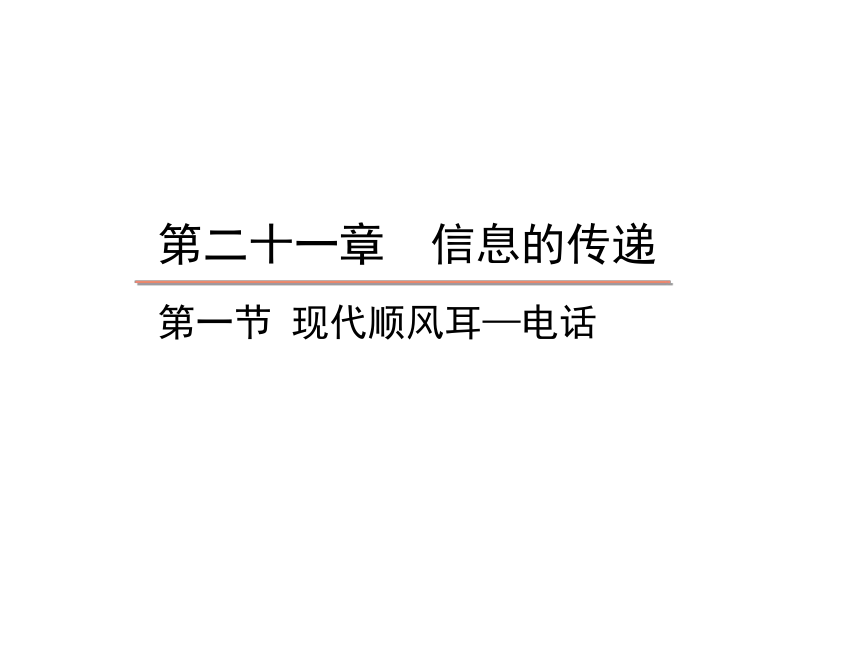

第二十一章
信息的传递
第一节
现代顺风耳—电话
从古到今人们是怎样传递信息的？
古代方法有：
狼烟报警、
飞鸽传书、
快马传书、
旗语等。
政府配置的驿站、民间代捎书信；以特殊声音，如钟声、鼓声、鞭炮声等传递信息；以灯光、火光，如孔明灯、烽火等传递信息。

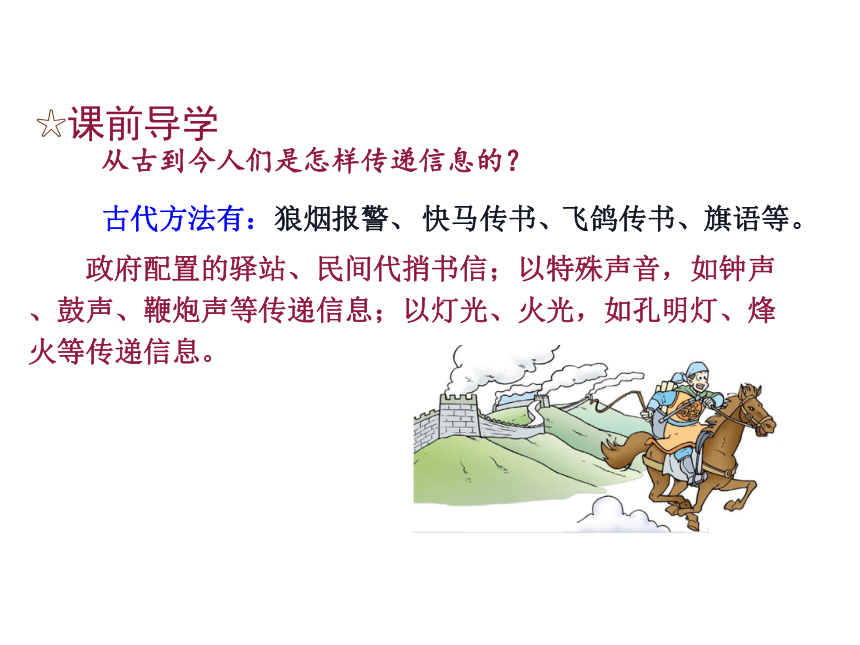

☆课前导学
从古到今人们是怎样传递信息的？
古代通信方法有：
飞鸽传书
水兵旗语
狼烟报警
快马传书
现代通信方法有：
电
话
电
脑
快递
传真机
1892年纽约芝加哥的电话线路开通。电话发明人贝尔第一个试音：“喂，芝加哥”，这一历史性声音被记录下来。
　　女孩说话的声音是如何传到男孩耳朵中的？

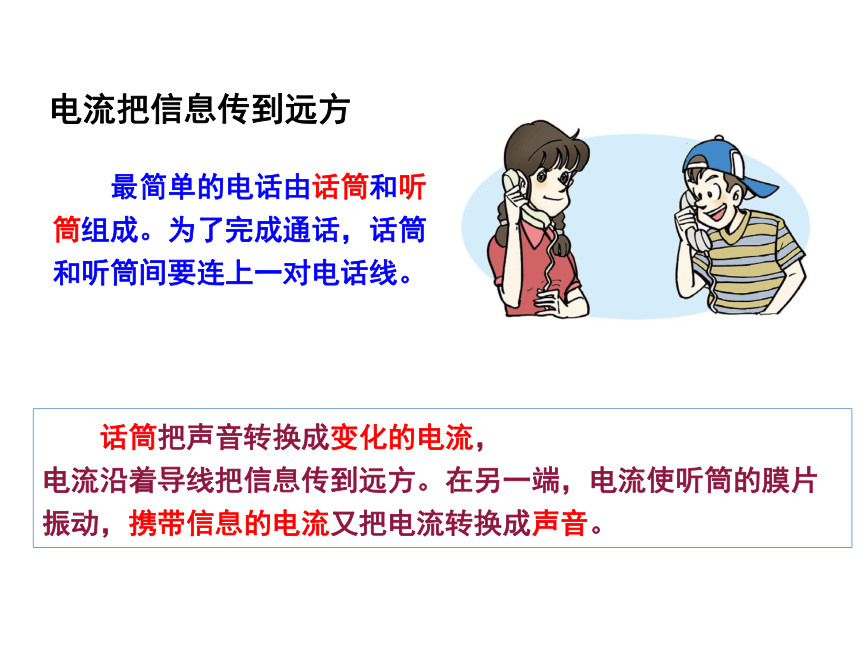

最简单的电话由话筒和听筒组成。为了完成通话，话筒和听筒间要连上一对电话线。
话筒把声音转换成变化的电流，
电流沿着导线把信息传到远方。在另一端，电流使听筒的膜片振动，携带信息的电流又把电流转换成声音。
电流把信息传到远方

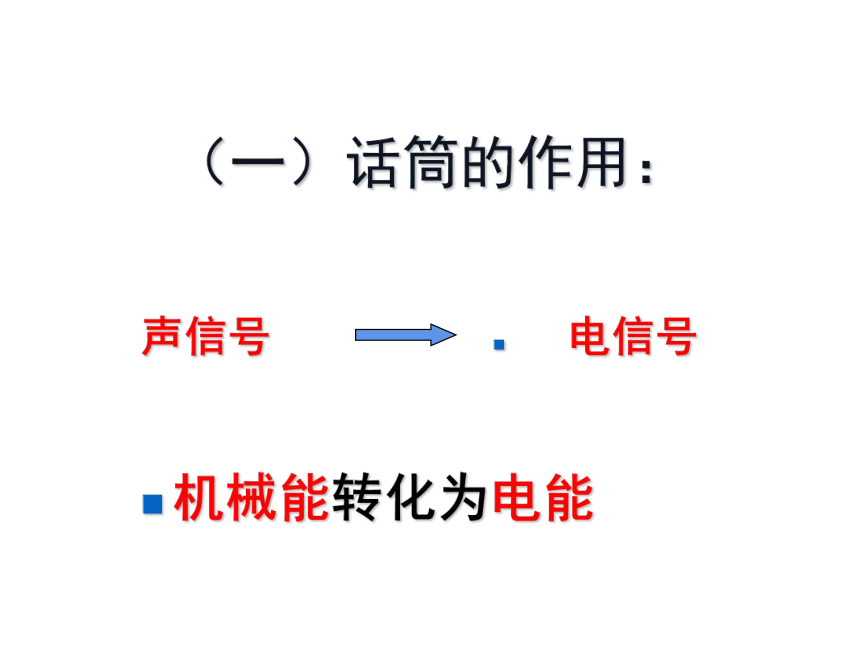

（一）话筒的作用：
声信号
机械能转化为电能
电信号

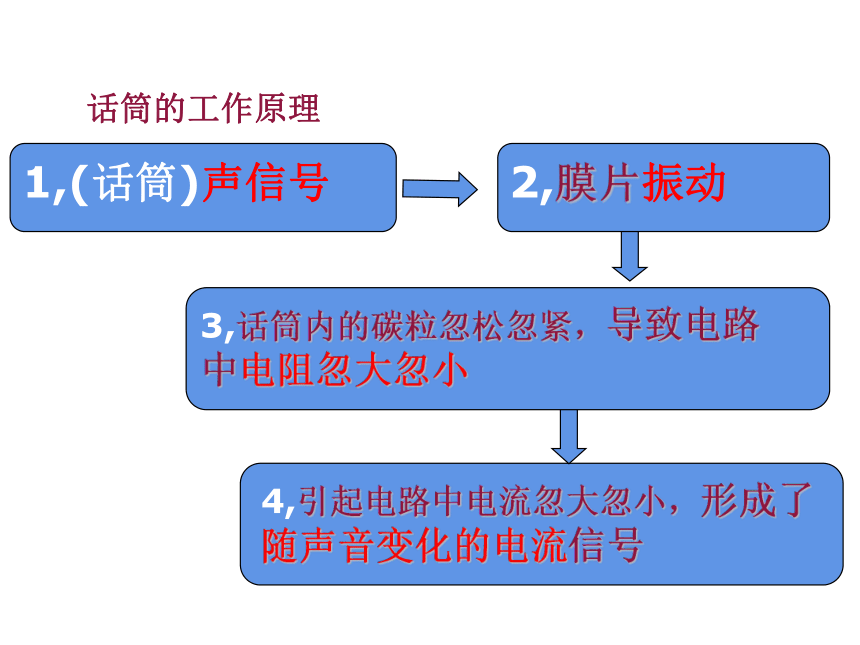

　　话筒的工作原理
听筒的作用：
电信号
电能转化为机械能
声信号
（二）听筒的工作原理:
电话是如何将信息传到远方的？（即基本工作原理？）
声信号
电信号
声信号
话筒
对方听筒
（通过导线传输）
电话是通过电流传递信息
（三)、实际的电话机
1、实际的电话机除听筒、话筒外，还有电铃，拔号设备等.
2、现代的电话有：无线电话，可视电话、录音电话等等.
问题：五台电话，要求每一台电话都可以与其他电话通话，如何连线，而且连接用的导线最少
现在的手机越来越小，功能越来越多
1969年，可视电话
1949年，“500”台式电话
美国电报电话公司的手表式电话
电话博物馆
早期的人工电话交换机。它能为50家电话用户提供服务
程控交换机
电话交换机
原理：一个地区的电话都接到了同一台交换机上，每部电话都编上号码（即电话号码）接到交换机上使用时，交欢机把通话的两部电话接通，通话完毕将线路断开。
如果在一台交换机与另一台交换机之间连接上若干对电话线，则两个不同的交换机的用户也就能互相通话了。
作用：提高线路利用率
我们在打电话时经常遇到
“占线”是因为什么原因而引起的呢?
?
对方没扣好；
?对方正在通话；
?电话交换机忙；
模拟信号和数字信号
电话信号分为模拟信号和数字信号两种。
（1）模拟信号：
以电话信号为例，在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样。这种电流传递的信号叫做模拟信号。
模拟通信:
使用模拟信号的通信方式。
　（2）数字信号
　　以电报信号为例，用点“
·
”和画“—”
的组合代表各种数字，一定的数字组合代表一个汉字。
1
·－－－－
A
·－
2
··－－－
B
－···
3
···－－
C
－·－·
4
····－
D
－··
5
·····
E
·
……
……
　　发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。
模拟信号和数字信号的传输
模拟通信的缺点：
　　易受干扰
　　放大失真
　　形成噪音
数字通信的优点：
　　信号失真小
　　便于存储
　　传输数据处理简便
（2）数字信号通信除了传输语音信号，还能传输文字、图片（2G信号）。
　　（1）模拟信号通信只能用来传输语音信号（1G信号）。
利用电报传递信息,事先要约定信号所代表的意义.美国画家缪尔?莫尔斯在1837年发明电报后,又发明了一套电报的约定关系,这套系统被称为莫尔斯电码，在莫尔斯电码中有个表示紧急援助的信号．例如，海上船只遇到紧急情况需要援助，除了用无线电报发SOS信号，也可以用灯光发出三短三长三短的信号，周围船只见到后会立即赶去援助，
SOS信号也可以用敲击物体发出三短三长三短的声音的方法来表示，1906年在柏林召开的国际会议上正式把SOS规定为国际统一的呼救信号．
　　知道SOS信号的意义和发送SOS信号的方式后，我们就可以在需要的时候使用它，例如，我们一旦遇到紧急情况就可以用三短三长三短的声音或灯光向他人求助；或者，如果我们听到或看到三短三长三短的信号，那就应该想到有人在紧急求助，应当一方面立即向有关部门报告，一方面尽自己的能力给予帮助．
莫尔斯
莫尔斯电码中的“求助信号”
1.
现用两位数表示26个英文字母，方法如下：01表示“A”；02表示“B”；03表示“C”；······25表示“Y”；26表示“Z”；00表示“空格”；27表示
“，”；28表示“！”。试试看，将下面的密码破译出来，并翻译成汉语。密码：
141500160109141927141500070109141928
游戏
内容：设计一种数字通信的方法，进行信息传递
２、下表的字用两个数字来表示，用数据写一句话。
16
52
31
23
33
53
11
22
数字信号手机
模拟通信的缺点：
只能用来传输语音信号
易受干扰
放大失真
形成噪音
数字通信的优点：
传输语音信号，还能传输文字、图片
信号失真小
便于存储
传输数据处理简便
数字通信是当今通信发展的主要方向
3G、4G数字网络（已普及）
5G数字网络（高速的发展）
现代顺风耳
——电话
电话的组成
电话交换机的作用
模拟通信和数字通信
模拟信号
数字信号
话筒
听筒
小结
